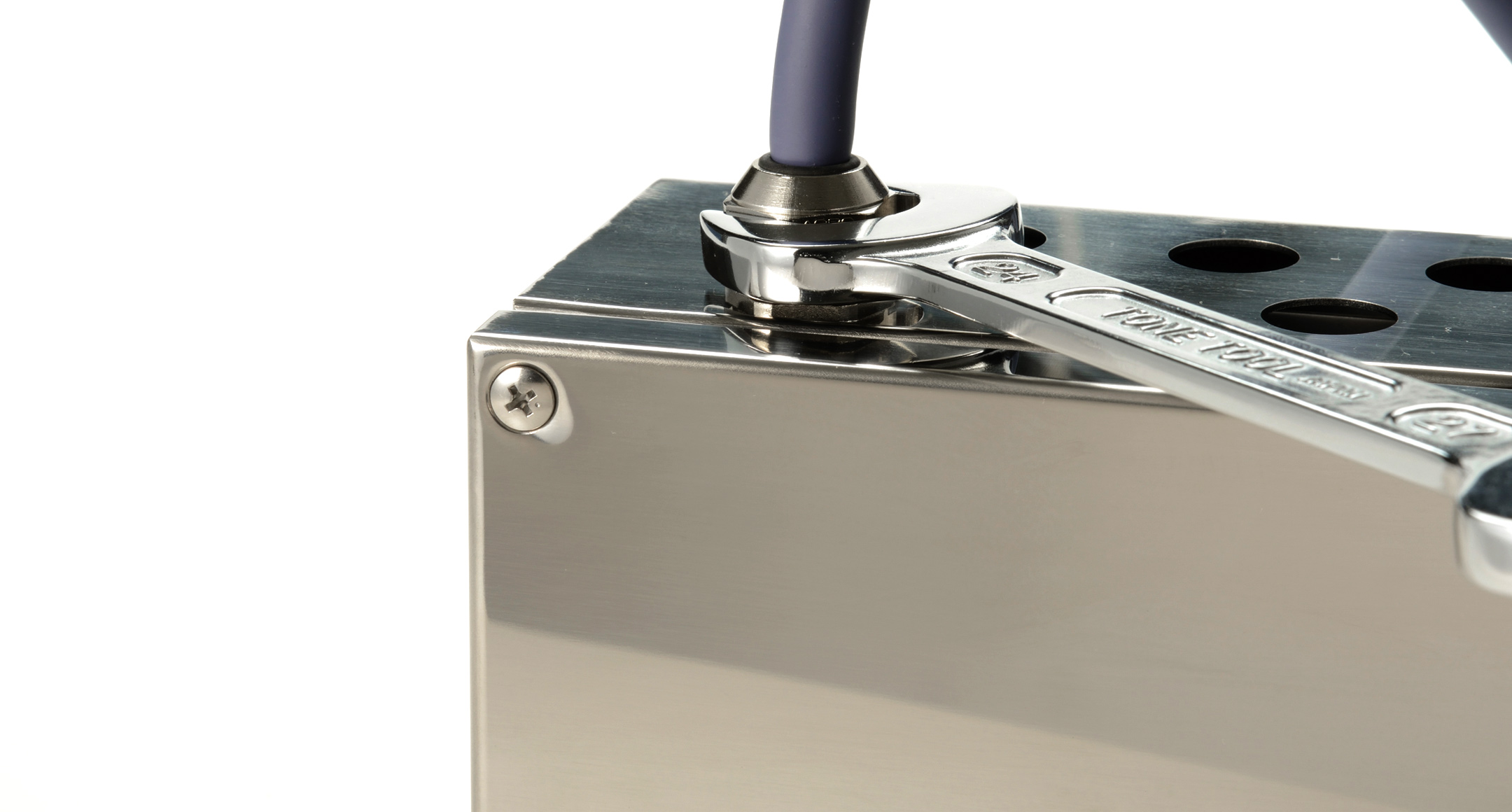

メタルケーブルグランド高防水タイプ AGMシリ-ズの画像
メタルケーブルグランド高防水タイプ AGMシリ-ズの画像
メタルケーブルグランド高防水タイプ AGMシリ-ズの画像
メタルケーブルグランド高防水タイプ AGMシリ-ズの画像
メタルケーブルグランド高防水タイプ AGMシリ-ズの画像
メタルケーブルグランド高防水タイプ AGMシリ-ズの画像
メタルケーブルグランド高防水タイプ AGMシリ-ズの画像
メタルケーブルグランド高防水タイプ AGMシリ-ズの画像
メタルケーブルグランド高防水タイプ AGMシリ-ズの画像
メタルケーブルグランド高防水タイプ AGMシリ-ズの画像
メタルケーブルグランド高防水タイプ AGMシリ-ズの画像
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
保護等級IP68の高防水型金属製ケーブルグランド。
ネジサイズはM6~M50・PG7~PG16、対応ケーブル外径はφ2mm~φ42mmまで幅広いサイズを揃えています。

保護等級 : IP68 1bar/30min(水深10mに30分相当の防水)
使用温度範囲 : -40℃~+100℃
EN50262 Var.Aに準拠

【主な材質/表面処理】
キャップ・コネクタ本体・ナット=真鍮/ニッケルメッキ
ゴムブッシュ=TPE
Oリング=NBR

型番・寸法・標準価格

型番 ネジ規格 取付穴径 適合ケーブル径mm 販売単位 標準価格 PDF図 DXF図 DWG図
AGM6-2.5 M6×1.0 φ6.2 2.0~2.5 1個 340 PDF DXF DWG
AGM6-3 M6×1.0 φ6.2 2.5~3.0 1個 340 PDF DXF DWG
AGM6-3.5 M6×1.0 φ6.2 3.0~3.5 1個 340 PDF DXF DWG
AGM8-5 M8×1.25 φ8.2 3.5~4.7 1個 350 PDF DXF DWG
AGM10-6 M10×1.5 φ10.2 4.0~6.0 1個 380 PDF DXF DWG
AGM12-8 M12×1.5 φ12.2 6.5~8.0 1個 400 PDF DXF DWG
AGM16-10.5 M16×1.5 φ16.2 8.0~10.5 1個 510 PDF DXF DWG
AGM20-15 M20×1.5 φ20.2 11.0~15.0 1個 650 PDF DXF DWG
AGM25-20 M25×1.5 φ25.2 16.0~20.0 1個 1090 PDF DXF DWG
AGM32-25.5 M32×1.5 φ32.3 21.0~25.5 1個 1660 PDF DXF DWG
AGM40-28.5 M40×1.5 φ40.3 24.0~28.5 1個 2900 PDF DXF DWG
AGM40-33 M40×1.5 φ40.3 28.5~33.0 1個 2900 PDF DXF DWG
AGM50-37 M50×1.5 φ50.4 33.0~37.0 1個 5260 PDF DXF DWG
AGM50-42 M50×1.5 φ50.4 37.0~42.0 1個 5260 PDF DXF DWG
AGM7PG-5 PG7 (ネジ外形12.5mm) φ12.7 3.5~5.0 1個 400 PDF DXF DWG
AGM9PG-6 PG9 (ネジ外形15.2mm) φ15.4 4.5~6.0 1個 500 PDF DXF DWG
AGM11PG-8.5 PG11 (ネジ外形18.6mm) φ18.8 5.5~8.5 1個 550 PDF DXF DWG
AGM13PG-11 PG13 (ネジ外形20.4mm) φ20.6 8.0~11.0 1個 650 PDF DXF DWG
AGM16PG-14.5 PG16 (ネジ外形22.5mm) φ22.7 11.0~14.5 1個 700 PDF DXF DWG
