防水アルミダイキャストボックス ALCシリーズ

ALCシリーズ PDFカタログ

カテゴリ:防水・防塵アルミダイキャストボックス、ダイキャストボックス、ダイカストボックス、アルミ鋳造ボックス、アルミコントロールボックス

防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像
防水アルミダイキャストボックス ALCシリーズの画像

型番・寸法・標準価格※標準価格は目安の販売価格となります。

型番 外寸 内寸 IP(防水保護等級) 自重(g) 販売状況 標準価格(税別) PDF図 DXF図 DWG図
W H D w h d
ALC8-5-3 75 33 50 42.3 26 38.3 IP67 145 販売終了 3090 PDF DXF DWG
ALC10-5-3 100 33 50 67.3 26 38.3 IP67 175 4750 PDF DXF DWG
ALC10-7-5 100 50 70 61.8 26 56.6 IP67 340 5870 PDF DXF DWG
ALC12-9-6 120 60 90 78.5 35 76.5 IP67 560 6530 PDF DXF DWG
ALC14-7-5 140 50 70 101.8 26.1 56.6 IP67 430 販売終了 6160 PDF DXF DWG
ALC14-11-6 140 60 110 98.5 35 96.5 IP67 685 9520 PDF DXF DWG
ALC16-9-6 160 60 90 118.5 35 76.5 IP67 660 販売終了 6700 PDF DXF DWG
ALC16-13-7 160 70 130 118.5 45 116.5 IP67 890 販売終了 10100 PDF DXF DWG
ALC18-7-5 180 70 50 141.8 26 56.6 IP67 510 販売終了 7200 PDF DXF DWG
ALC18-15-6 180 150 60.5 136.5 35.2 134.5 IP67 1000 販売終了 15200 PDF DXF DWG
ALC18-15-9 180 90 150 136.5 65 134.5 IP67 1200 12600 PDF DXF DWG
ALC20-11-6 200 60 110 158.5 35 94.5 IP67 860 10360 PDF DXF DWG
ALC20-17-6 200 60 170 156.3 35 154.5 IP67 1160 13180 PDF DXF DWG
ALC20-17-9 200 90 170 158.5 65 154.5 IP67 1380 13960 PDF DXF DWG
ALC22-13-7 220 70 130 178.5 45 114.5 IP67 1105 販売終了 11220 PDF DXF DWG
ALC23-20-12 230 120 200 186.3 95 184.3 IP65 2050 28870 PDF DXF DWG
ALC25-9-6 250 60 90 206.5 35 74.5 IP65 905 11670 PDF DXF DWG
ALC26-15-6 260 60 150 216.5 35 134.5 IP65 1240 販売終了 11220 PDF DXF DWG
ALC26-15-9 260 90 150 216.5 65 67.2 IP65 1530 販売終了 11670 PDF DXF DWG
ALC28-17-6 280 60 170 236.5 35 154.5 IP65 1470 14730 PDF DXF DWG
ALC28-17-9 280 90 170 236.5 65 154.5 IP65 1770 15240 PDF DXF DWG
ALC28-25-12 280 120 250 236.3 95 232.4 IP65 2990 36160 PDF DXF DWG
ALC33-20-12 330 120 200 286.2 95 184.3 IP65 2600 35410 PDF DXF DWG
ALC33-30-12 331 120 301 336.3 95 232.4 IP65 3700 46870 PDF DXF DWG
ALC38-25-12 380 120 250 286.3 95 282.4 IP65 3890 37030 PDF DXF DWG
ALC43-30-12 430 120 300 386.3 95 282.4 IP65 4700 60930 PDF DXF DWG
取付ベース(別売) 標準価格(税別) PDF図 DXF図 DWG図
FTB6-4 450 PDF DXF DWG
FTB9-4 480 PDF DXF DWG
FTB9-6 510 PDF DXF DWG
FTB10-7 620 PDF DXF DWG
FTB13-6 610 PDF DXF DWG
FTB12-9 680 PDF DXF DWG
FTB14-7 670 PDF DXF DWG
FTB14-11 720 PDF DXF DWG
FTB17-6 630 PDF DXF DWG
FTB16-13 910 PDF DXF DWG
FTB16-13 910 PDF DXF DWG
FTB18-9 760 PDF DXF DWG
FTB18-15 990 PDF DXF DWG
FTB18-15 990 PDF DXF DWG
FTB20-11 900 PDF DXF DWG
FTB21-18 1160 PDF DXF DWG
FTB23-7 870 PDF DXF DWG
FTB24-13 1060 PDF DXF DWG
FTB24-13 1060 PDF DXF DWG
FTB26-15 1240 PDF DXF DWG
FTB26-15 1240 PDF DXF DWG
FTB26-23 1750 PDF DXF DWG
FTB31-18 1780 PDF DXF DWG
FTB31-28 2880 PDF DXF DWG
FTB36-23 2220 PDF DXF DWG
FTB41-28 3410 PDF DXF DWG

オプション品

スライド1
ALC用取付ベース FTBシリーズ
詳細を見る
スライド1

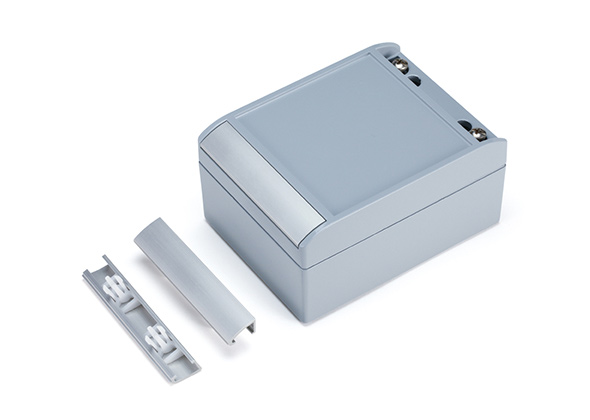

ALC用アルミ製クリップオンカバー
