DINモジュールボックス H53シリーズ

H53シリーズ PDFカタログ

カテゴリ：DINレールボックス、DINレールケース、DINレールマウントボックス

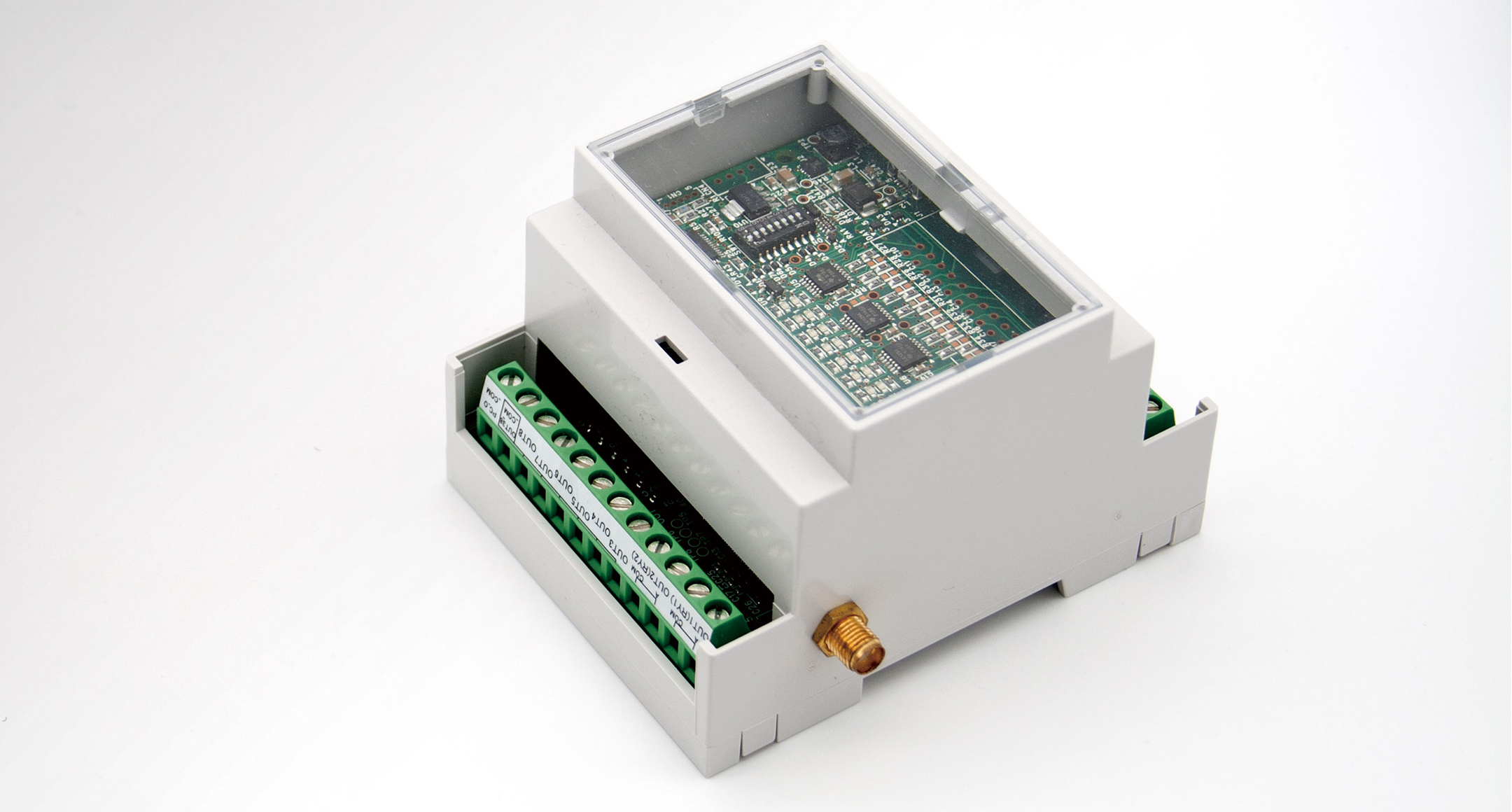

DINモジュールボックス H53シリーズの画像
DINモジュールボックス H53シリーズの画像
DINモジュールボックス H53シリーズの画像
DINモジュールボックス H53シリーズの画像
DINモジュールボックス H53シリーズの画像
DINモジュールボックス H53シリーズの画像
DINモジュールボックス H53シリーズの画像
DINモジュールボックス H53シリーズの画像
DINモジュールボックス H53シリーズの画像
DINモジュールボックス H53シリーズの画像
DINモジュールボックス H53シリーズの画像
DINモジュールボックス H53シリーズの画像
DINモジュールボックス H53シリーズの画像
DINモジュールボックス H53シリーズの画像
DINモジュールボックス H53シリーズの画像
DINモジュールボックス H53シリーズの画像
DINモジュールボックス H53シリーズの画像
DINモジュールボックス H53シリーズの画像
DINレール(35mm)取付専用ボックスです。
はめ込み構造でビスを使用しないで組立が出来ます。

ラインナップ：6サイズ

材質：PPO樹脂 UL94V-0
色：グレー / RAL 7035近似色
H53シリーズ 組立説明図 

型番・寸法・標準価格※標準価格は目安の販売価格となります。

型番 外寸 内寸 自重（g） 前面パネル色 販売状況 標準価格(税別) PDF図 DXF図 DWG図
W H D w h d
H53-1MG-G 17.5 89.6 58 12 58 45.5 26.6 グレー 1450 PDF DXF DWG
H53-2MG-G 35.8 89.6 58 28 59 45.5 40.4 グレー 1710 PDF DXF DWG
H53-3MG-G 52.8 89.6 58 45 59 45.5 51.7 グレー 1860 PDF DXF DWG
H53-4MG-G 71 89.6 58 63 59 45.5 62.1 グレー 1960 PDF DXF DWG
H53-6MG-G 106 89.6 58 98 59 45.5 85.5 グレー 2440 PDF DXF DWG
H53-9MG-G 159.5 89.6 58 150 59 45.5 126.6 グレー 3360 PDF DXF DWG
H53-1MG-C 17.5 89.6 58 12 58 45.5 26.6 クリアー 販売終了 1270 PDF DXF DWG
H53-2MG-C 35.8 89.6 58 28 59 45.5 40.4 クリアー 販売終了 1560 PDF DXF DWG
H53-3MG-C 52.8 89.6 58 45 59 45.5 51.7 クリアー 販売終了 1680 PDF DXF DWG
H53-4MG-C 71 89.6 58 63 59 45.5 62.1 クリアー 販売終了 1780 PDF DXF DWG
H53-6MG-C 106 89.6 58 98 59 45.5 85.5 クリアー 販売終了 2160 PDF DXF DWG
H53-9MG-C 159.5 89.6 58 150 59 45.5 126.6 クリアー 販売終了 2690 PDF DXF DWG
