シールド ハンドタイプケース LCEシリーズ

LCEシリーズ PDFカタログ

カテゴリ:シールドプラスチックケース、電磁シールドケース、EMCシールドケース、EMIシールドケース、ハンドヘルドケース、ハンディータイプケース、ハンドヘルド測定器ケース

シールド ハンドタイプケース LCEシリーズの画像
シールド ハンドタイプケース LCEシリーズの画像
シールド ハンドタイプケース LCEシリーズの画像
シールド ハンドタイプケース LCEシリーズの画像
シールド ハンドタイプケース LCEシリーズの画像
シールド ハンドタイプケース LCEシリーズの画像
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
LCシリーズのケース内側に導電性塗料ドータイト(ニッケルフィラーを混入したアクリル樹脂)を塗装した電磁シールドケースです。
手に持ちやすいサイズのハンディー型プラスチックケースです。
携帯型計測器・検査器・通信機器・データロガー・コントローラー・医療機器など、様々な産業用のハンドヘルド機器にご利用頂けます。

ラインナップ : 5サイズ
主な材質 : ケース=難燃性ABS樹脂(UL94V-0)、導電性塗料=ニッケルフィラー混入アクリル樹脂

型番・寸法・標準価格

型番 外寸 内寸 自重(g) 標準価格 PDF図 DXF図 DWG図
W H D w h d
LCE115-N-D 69 19.5 115 61.5 9.5 86.5 72.5 1310 PDF DXF DWG
LCE115H-N-D 69 28 115 60.9 18 86.5 84 1520 PDF DXF DWG
LCE135-N-D 76 27 135 68.2 16 107 97 1650 PDF DXF DWG
LCE145H-N-D 96 35 145 87.2 24.5 112.9 137 1920 PDF DXF DWG
LCE165H-N-D 80 35 165 71.7 24 137 139 1990 PDF DXF DWG
3D CAD図面依頼フォーム

3D CAD図面が必要な方はこちらのフォームにてご依頼下さい。

オプション品

スライド1
耐衝撃シリコンカバー LCTPシリーズ
詳細を見る
スライド1
シリコンカバー LCSCシリーズ
詳細を見る
スライド1
基板固定用タッピングビス EMシリーズ
詳細を見る
スライド1
タッピングスペーサー TPSシリーズ
詳細を見る
スライド1
ヘクサロビュラタッピングビス MRシリーズ
詳細を見る
スライド1
フック付ストラップ STPシリーズ
詳細を見る
スライド1
壁掛ブラケット WMシリーズ
詳細を見る
スライド1
ベルトクリップ GDHシリーズ
詳細を見る

類似製品

スライド1
シールドプラスチックケース PFEシリーズ
詳細を見る
スライド1
EMCシールド コーナーガード付ケース EXPEシリーズ
詳細を見る
スライド1
ハンドタイプ プラスチックケース LCシリーズ
詳細を見る
スライド1
ネットワークケース PFシリーズ
詳細を見る
スライド1
IP67 防水ハンドヘルドケース WHシリーズ
詳細を見る
スライド1
汎用プラスチックケース TWシリーズ
詳細を見る

カスタム加工動画・製品説明動画

高速マシニングセンタによる加工

詳細を見る

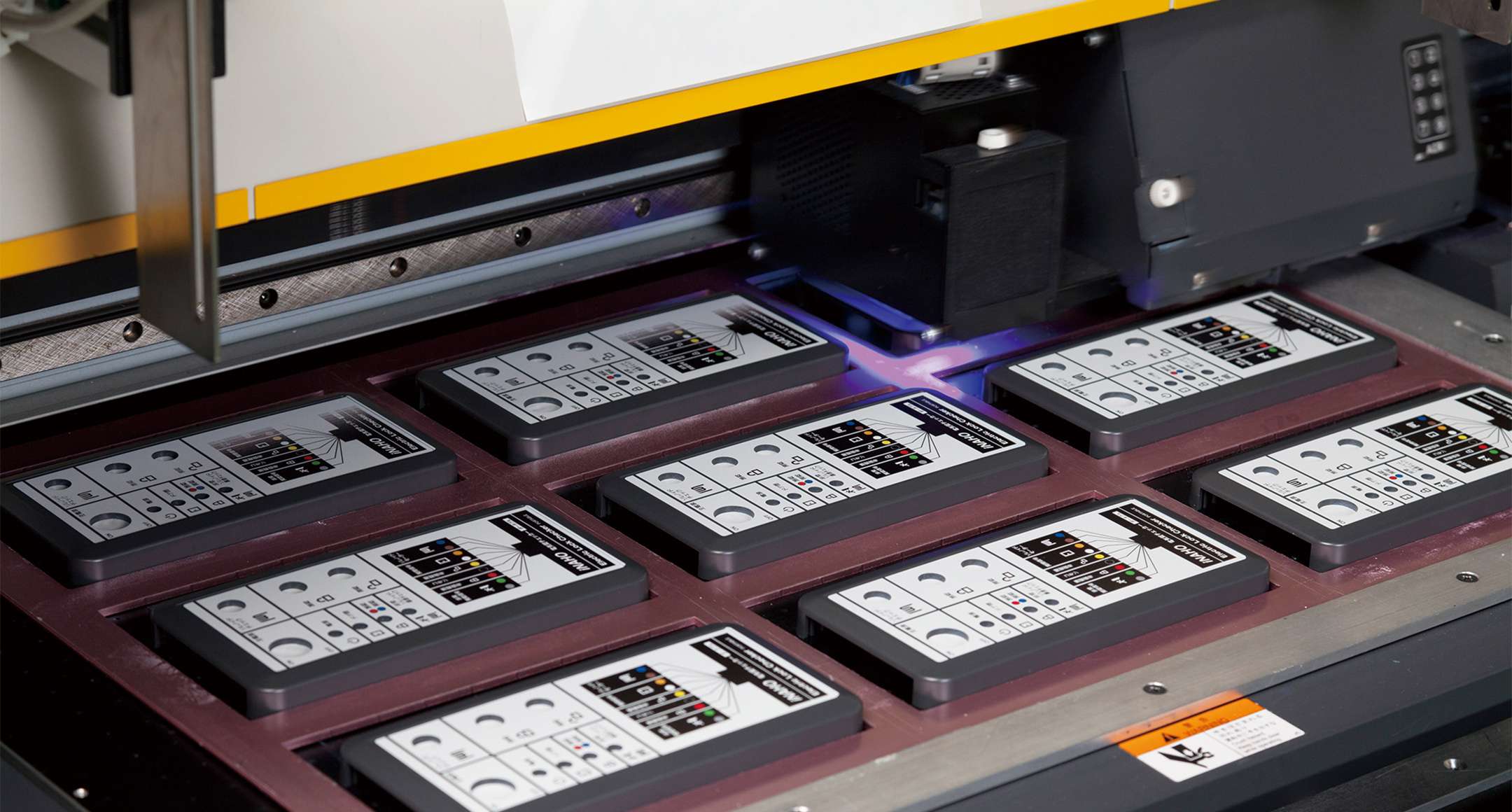

インクジェット印刷
