スチール製ラックマウントアングル RSEシリーズ

RSEシリーズ PDFカタログ

カテゴリ：ラックマウントアングル、19インチラックマウントアングル、自作ラック用マウントアングル、木工ラック用取付金具

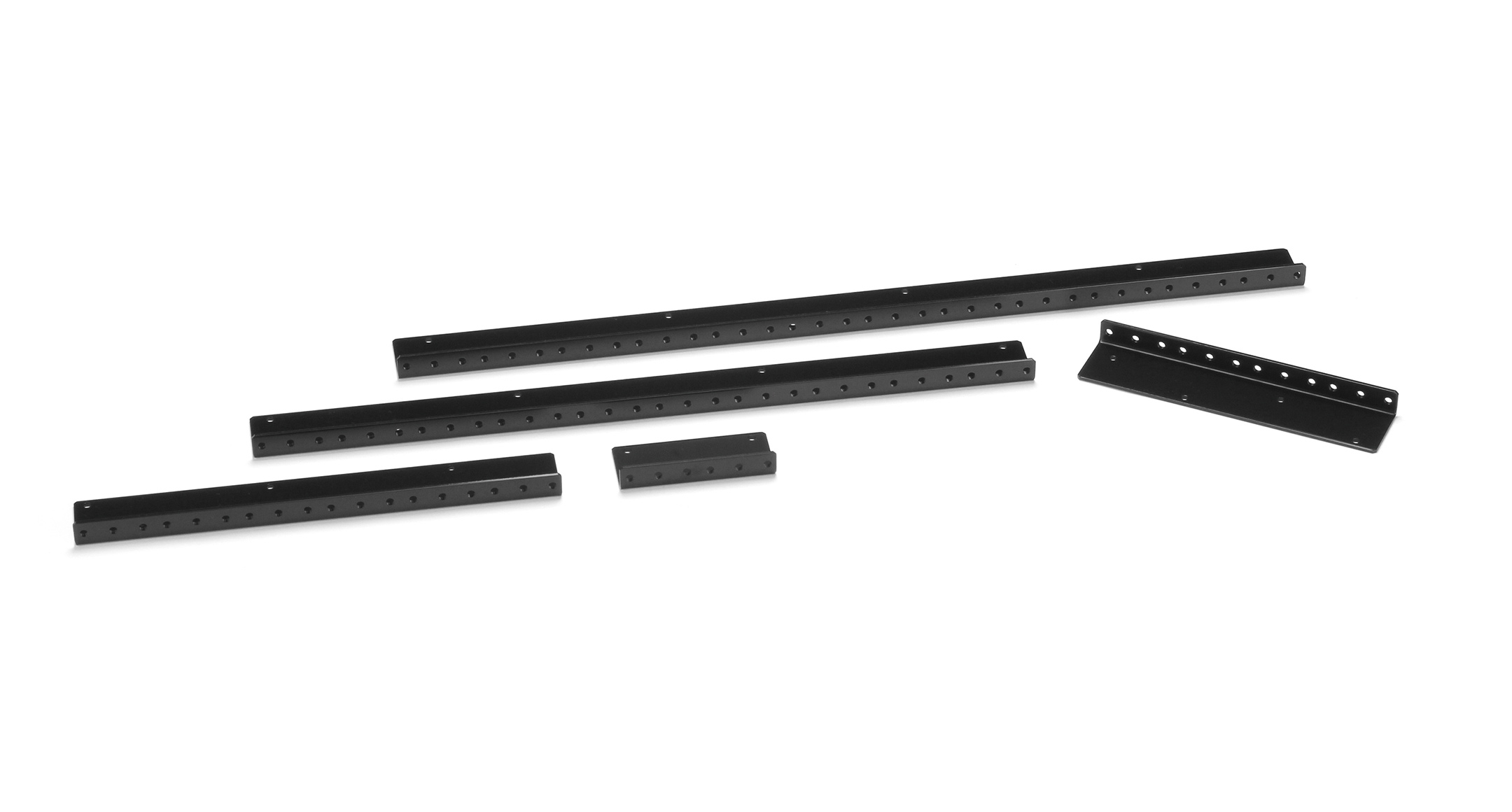

スチール製ラックマウントアングル RSEシリーズの画像
スチール製ラックマウントアングル RSEシリーズの画像
19インチラック用のスチール製ラックマウントアングルです。
自作の板金で製作したラックや、木工ラックの取付金具としてご利用頂けます。
組合せで様々なL寸に対応できます。
取付ピッチはEIA規格寸法ですので、当社だけでなく、他社のEIA規格のラック収納棚・ラックパネル、ラックケケースの取付が可能です。

ラインナップ：1U(42.5mm)～18U(799mm)までの11サイズ

型番・寸法・標準価格※標準価格は目安の販売価格となります。

型番 長さmm 自重（g） 販売単位 標準価格(税別) PDF図 DXF図 DWG図
RSE-1U 42.5 38 1本 990 PDF DXF DWG
RSE-2U 87 78 1本 1050 PDF DXF DWG
RSE-3U 131.5 120 1本 1190 PDF DXF DWG
RSE-4U 176 170 1本 1440 PDF DXF DWG
RSE-5U 220.5 210 1本 1640 PDF DXF DWG
RSE-6U 265 250 1本 2070 PDF DXF DWG
RSE-8U 354 340 1本 2470 PDF DXF DWG
RSE-10U 443 408 1本 3140 PDF DXF DWG
RSE-12U 532 510 1本 3370 PDF DXF DWG
RSE-14U 621 590 1本 4000 PDF DXF DWG
RSE-18U 799 760 1本 5390 PDF DXF DWG
