パネルマウント型マイクロ防水コネクタ THB381Eシリーズ

THB381Eシリーズ PDFカタログ

カテゴリ：パネルマウント型防水中継コネクタ、パネル取付型コネクタ、マイクロ防水中継コネクタ、小型防水コネクタ、IP68防水コネクタ、産業用コネクタ、屋外LED照明コネクタ、防水コネクター

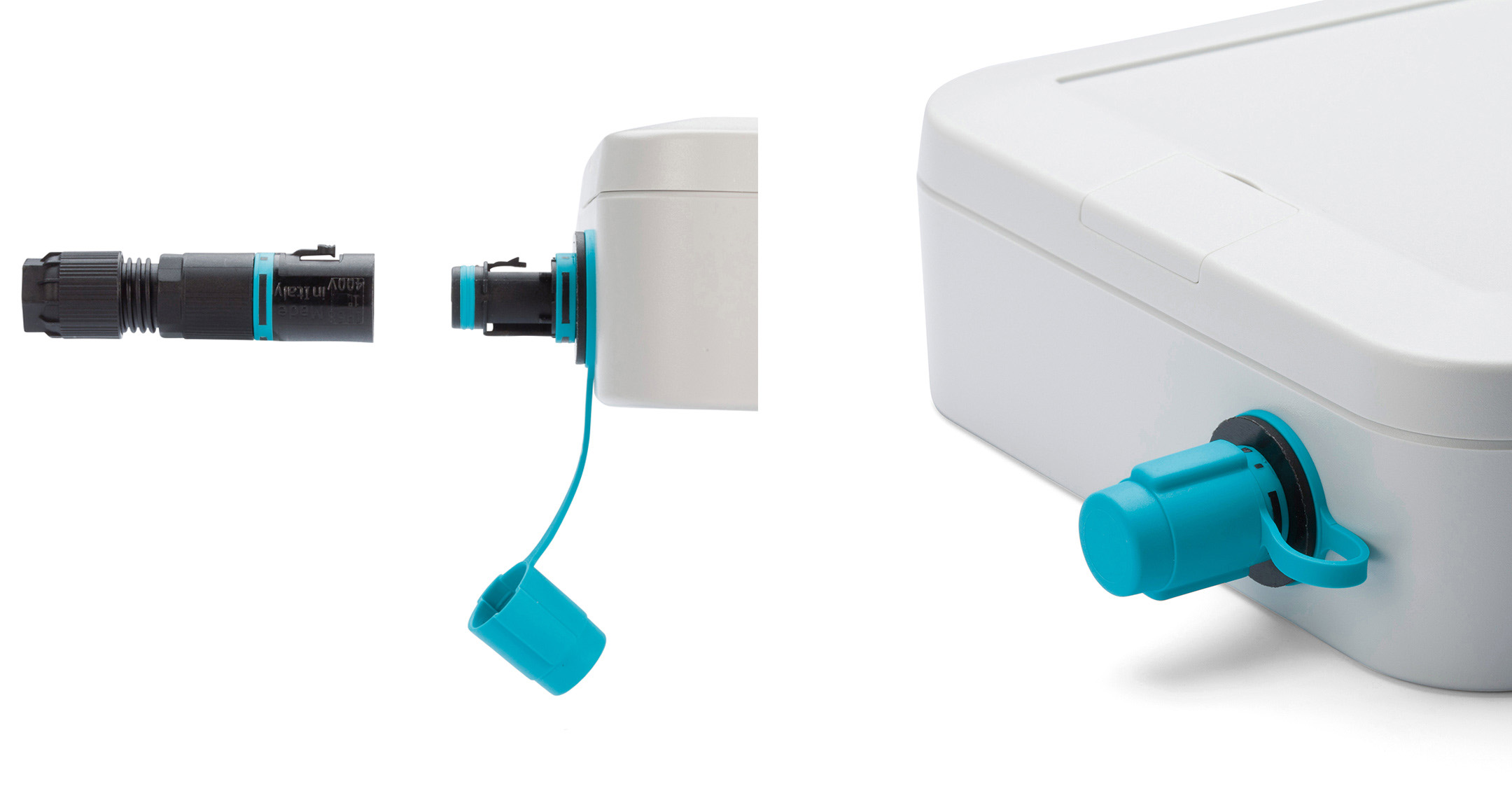

φ14mm、全長57.5mmのコンパクトサイズのパネルマウント型防水コネクタです。
指で押すだけで簡単に接続・切離しが可能で作業性が良いコネクタです。
屋外用LED照明、地下配線、工作機械、屋外用通信機器、船舶などの電力・モーター・センサーの中継接続にご利用頂けます。

【スペック】
保護等級 : IP68 3bar/1h（水深30mに1時間相当の防水試験クリア）
保護等級 : IP69K（スチームジェット80～100バレル/温度80℃±5℃を30秒間噴射を5回くり返し、有害な影響を受けない。）
使用温度範囲 : -40℃～＋125℃
EN61984に準拠

【【定格・仕様】
型番：THB381E-2P-7・THB381E-2P-8
定格電圧：400V AC（12V～60V　DC）　
定格電流：10A AC/DC　
適合電線：より線0.25m㎡～1.0m㎡
インパルス耐電圧：2.5kV
挿抜回数：100回

型番：THB381E-3P-7・THB381E-3P-8
定格電圧：500V AC　
定格電流：10A AC　
適合電線：より線0.25m㎡～1.0m㎡
インパルス耐電圧：2.5kV
挿抜回数：100回

取扱説明書

型番・寸法・標準価格※標準価格は目安の販売価格となります。

型番	コネクタ外形寸法	適合ケーブル外径	端子極数	定格電圧	定格電流	適合接続電線	取付可能板厚	自重（g）	標準価格(税別)	PDF図	DXF図	DWG図
THB381E-2P-7	φ21×57.5mm	φ5.5～7	2P	400V AC（12V～60V DC）	10A AC/DC	0.25～1.0m㎡（より線）	最大7.0mm	15.5	1660	PDF	DXF	DWG
THB381E-3P-7	φ21×57.5mm	φ5.5～7	3P	500V AC	10A AC	0.25～1.0m㎡（より線）	最大7.0mm	16	1720	PDF	DXF	DWG
THB381E-2P-8	φ21×57.5mm	φ7～8	2P	400V AC（12V～60V DC）	10A AC/DC	0.25～1.0m㎡（より線）	最大7.0mm	15.1	1660	PDF	DXF	DWG
THB381E-3P-8	φ21×57.5mm	φ7～8	3P	500V AC	10A AC	0.25～1.0m㎡（より線）	最大7.0mm	16	1720	PDF	DXF	DWG
