Y分岐型 防水中継コネクタ THB399Yシリーズ

THB399Yシリーズ PDFカタログ

カテゴリ:Y分岐型防水中継コネクタ、Y字型防水コネクタ、3方向分岐型コネクタ、IP68防水コネクタ、三方コネクター、防水コネクター、屋外LED照明コネクタ

Y分岐型 防水中継コネクタ THB399Yシリーズの画像
Y分岐型 防水中継コネクタ THB399Yシリーズの画像
Y分岐型 防水中継コネクタ THB399Yシリーズの画像
Y分岐型 防水中継コネクタ THB399Yシリーズの画像
Y分岐型 防水中継コネクタ THB399Yシリーズの画像
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
Y字型に3方向に分岐した形状のIP68防水中継コネクタです。
ケーブルを分岐させたい時の配線に便利です。結線方式はネジ式で手軽に作業ができます。
端子部は3P・6P・3WPの3タイプから選択可能です。

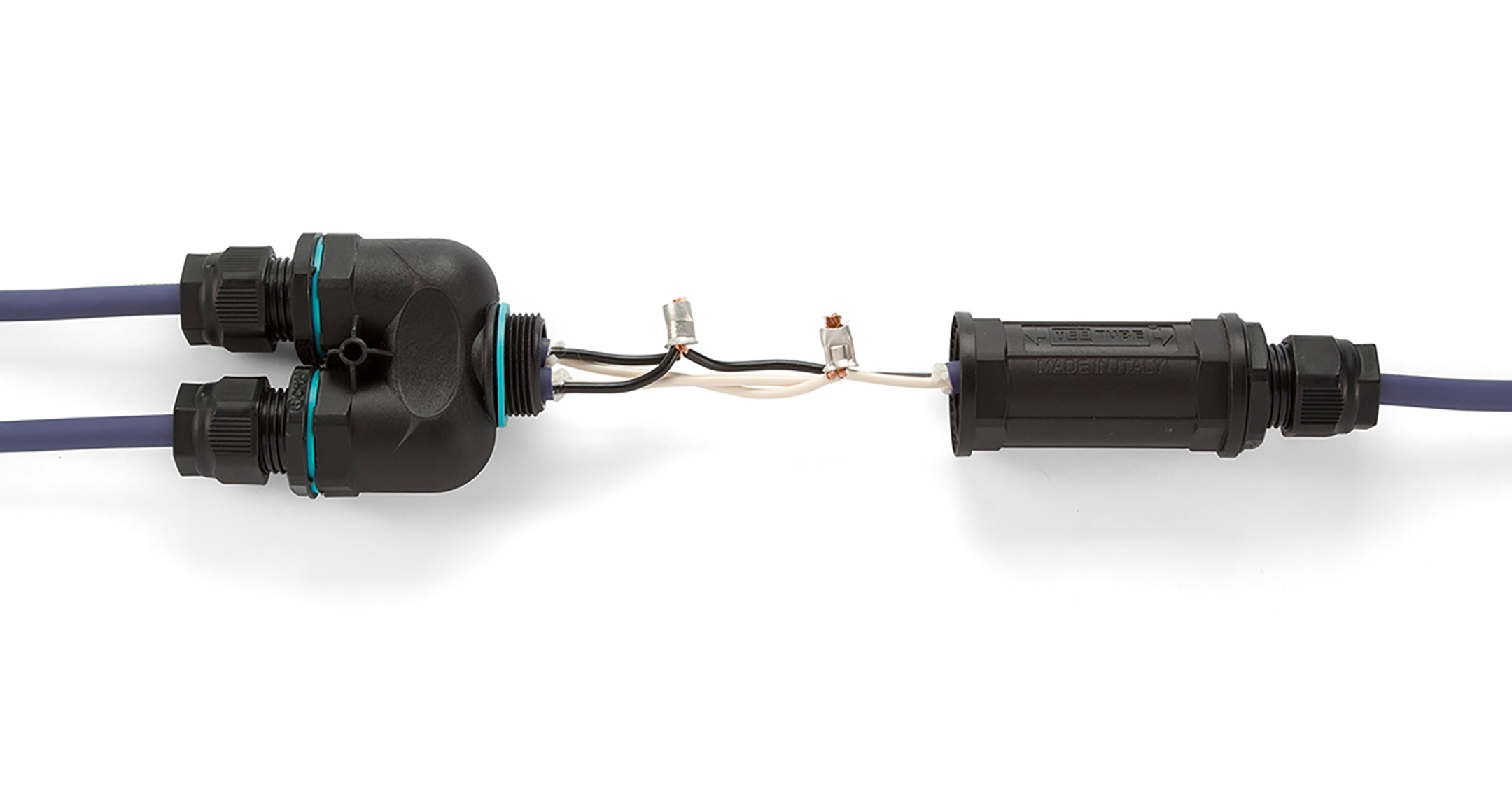

端子台無しのタイプは空中配線・ギボシ端子接続の防水保護などにご利用下さい。
オプション部品のゴムブッシュを使用して、さまざまな線径のケーブルに対応できます。
屋外用LED照明、地下配線、工作機械、プラント、船舶、農業などの電力・モーター・センサーの中継接続にご利用頂けます。

【スペック】
保護等級 : IP68 2bar/1h(水深20mに1時間相当の防水試験クリア)
使用温度範囲 : -40℃~+125℃
EN60529 EN60998 に準拠

【定格・仕様】
3P・6P端子台
定格電圧:AC/DC250V
定格電流:24A
適合電線:より線0.5㎟~2.5㎟

3WP端子台 ※2極が3つに分かれた端子です。(各々がコモンになっています。)
定格電圧:AC/DC250V
定格電流:32A
適合電線:より線0.5㎟~4.0㎟

型番・寸法・標準価格

型番 コネクタ外形寸法 適合ケーブル外径 端子極数 定格電圧 定格電流 適合接続電線 標準価格 PDF図 DXF図 DWG図
THB399Y-3P φ32×133×65mm φ7~13.5 3P AC250V 24A 0.5~2.5m㎡(より線) 1530 PDF DXF DWG
THB399Y-6P φ32×176×65mm φ7~13.5 6P AC250V 24A 0.5~2.5m㎡(より線) 2140 PDF DXF DWG
THB399Y-3WP φ32×176×65mm φ7~13.5 3P(コモン端子) AC250V 32A 0.5~4.0m㎡(より線) 2180 PDF DXF DWG
THB399Y-N φ32×176×65mm φ7~13.5 端子台無し - - - 1590 PDF DXF DWG
