防水中継コネクタ THB390・400シリーズ

THB400シリーズ PDFカタログ

カテゴリ:防水コネクタ、防水コネクター、IP68防水コネクタ、中継コネクタ、屋外LED照明コネクタ、LED防水コネクター、絶縁キャップ

防水中継コネクタ THB390・400シリーズの画像
防水中継コネクタ THB390・400シリーズの画像
防水中継コネクタ THB390・400シリーズの画像
防水中継コネクタ THB390・400シリーズの画像
防水中継コネクタ THB390・400シリーズの画像
防水中継コネクタ THB390・400シリーズの画像
防水中継コネクタ THB390・400シリーズの画像
防水中継コネクタ THB390・400シリーズの画像
防水中継コネクタ THB390・400シリーズの画像
防水中継コネクタ THB390・400シリーズの画像
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
結線方式がネジ式で、手軽に作業ができる防水コネクタです。
端子部は3P、4P、6P、2WP、3WP、端子台無しの6タイプから選択可能です。
端子台無しのタイプは空中配線・ギボシ端子接続の防水保護などにご利用下さい。
オプション部品のゴムブッシュを使用して、さまざまな線径のケーブルに対応できます。

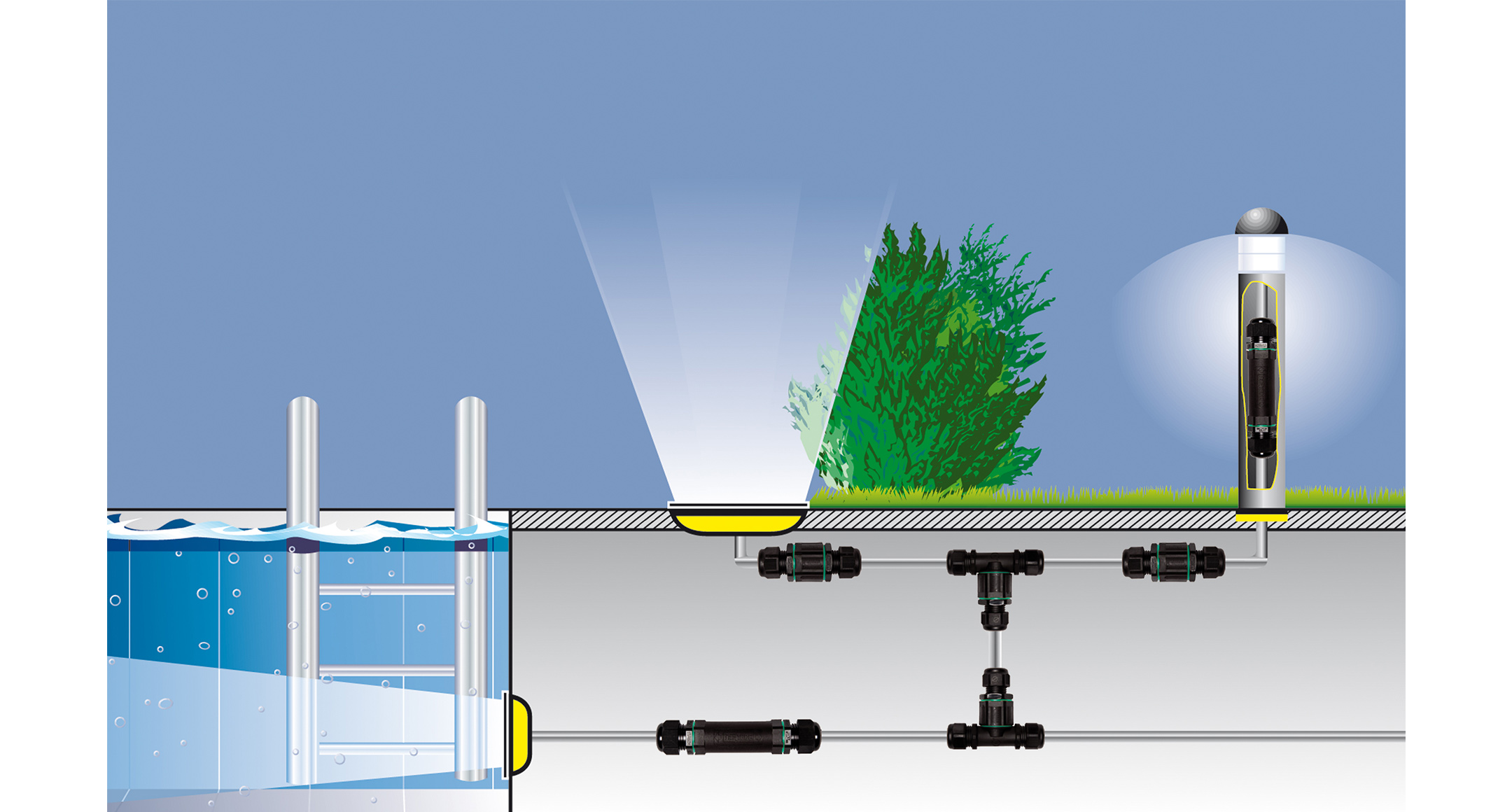

屋外用LED照明、地下配線、工作機械、プラント、船舶、農業などの電力・モーター・センサーの中継接続にご利用頂けます。

【スペック】
保護等級 : IP68 5bar/1h(水深50mに1時間相当の防水試験クリア)
使用温度範囲 : -40℃~+125℃
EN60529 EN60998 に準拠

【定格・仕様】
3P・4P・6P端子台
定格電圧:AC/DC450V
定格電流:24A
適合電線:より線0.5㎟~2.5㎟

2WP・3WP端子台 ※各々の極がコモンになっている端子台です。
定格電圧:AC/DC250V
定格電流:32A
適合電線:より線0.5㎟~4.0㎟

D4P端子台
定格電圧:AC/DC750V
定格電流:41A
適合電線:より線2.5㎟~6.0㎟

型番・寸法・標準価格

型番 コネクタ外形寸法 適合ケーブル外径 端子極数 定格電圧 定格電流 適合接続電線 標準価格 PDF図 DXF図 DWG図
THB390-3P-13 φ32×90mm φ7~13.5 3P AC450V 24A 0.5~2.5m㎡(より線) 970 PDF DXF DWG
THB400-N-13 φ35×134mm φ7~13.5 端子台無し - - - 860 PDF DXF DWG
THB400-4P-13 φ35×134mm φ7~13.5 4P AC450V 24A 0.5~2.5m㎡(より線) 1520 PDF DXF DWG
THB400-6P-13 φ35×134mm φ7~13.5 6P AC450V 24A 0.5~2.5m㎡(より線) 1550 PDF DXF DWG
THB400-2WP-13 φ35×134mm φ7~13.5 2WP AC250V 32A 0.5~4.0m㎡(より線) 1980 PDF DXF DWG
THB400-3WP-13 φ35×134mm φ7~13.5 3WP AC250V 32A 0.5~4.0m㎡(より線) 2320 PDF DXF DWG
THB400-D4P-13 φ35×134mm φ7~13.5 4P AC750V 41A 2.5~6.0m㎡(より線) 1530 PDF DXF DWG
THB400-D4P-15 φ37×134mm φ7~15.5 4P AC750V 41A 2.5~6.0m㎡(より線) 1650 PDF DXF DWG
THB400-N-17 φ35×137mm φ8~17 端子台無し - - - 1120 PDF DXF DWG
THB400-4P-17 φ35×137mm φ8~17 4P AC450V 24A 0.5~2.5m㎡(より線) 1760 PDF DXF DWG
THB400-6P-17 φ35×137mm φ8~17 6P AC450V 24A 0.5~2.5m㎡(より線) 1790 PDF DXF DWG
THB400-N-20 φ37×134mm φ16~20 端子台無し - - - 1320 PDF DXF DWG
THB400-D4P-20 φ37×134mm φ16~20 4P AC750V 41A 2.5~6.0m㎡(より線) 1700 PDF DXF DWG
