マイクロ防水コネクタ THB381シリーズ
THB381シリーズ PDFカタログカテゴリ：マイクロ防水中継コネクタ、小型防水コネクタ、コンパクト防水コネクタ、IP68防水コネクタ、丸形防水コネクタ、防水コネクター、LED照明コネクタ、屋外用コネクタ

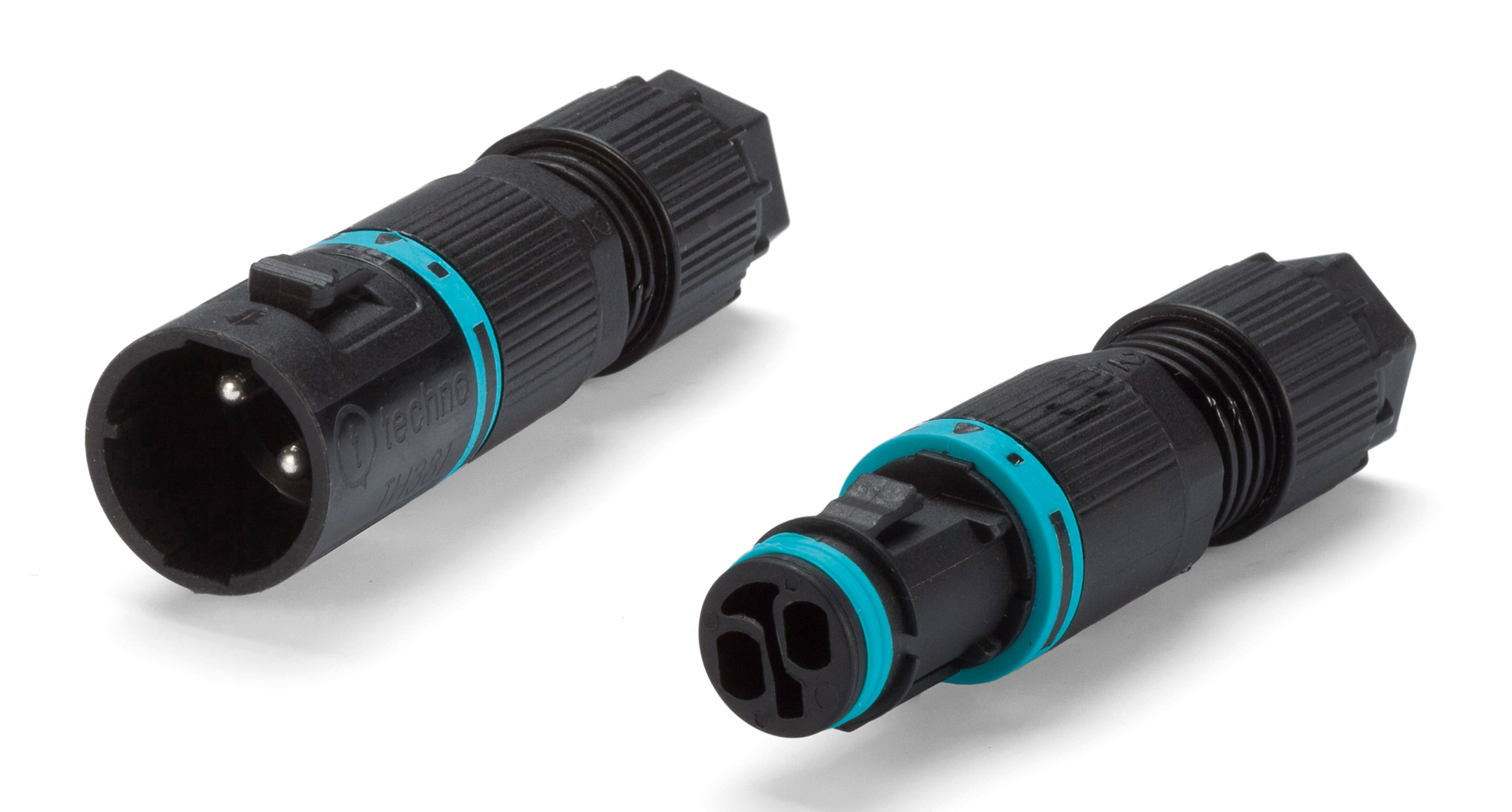

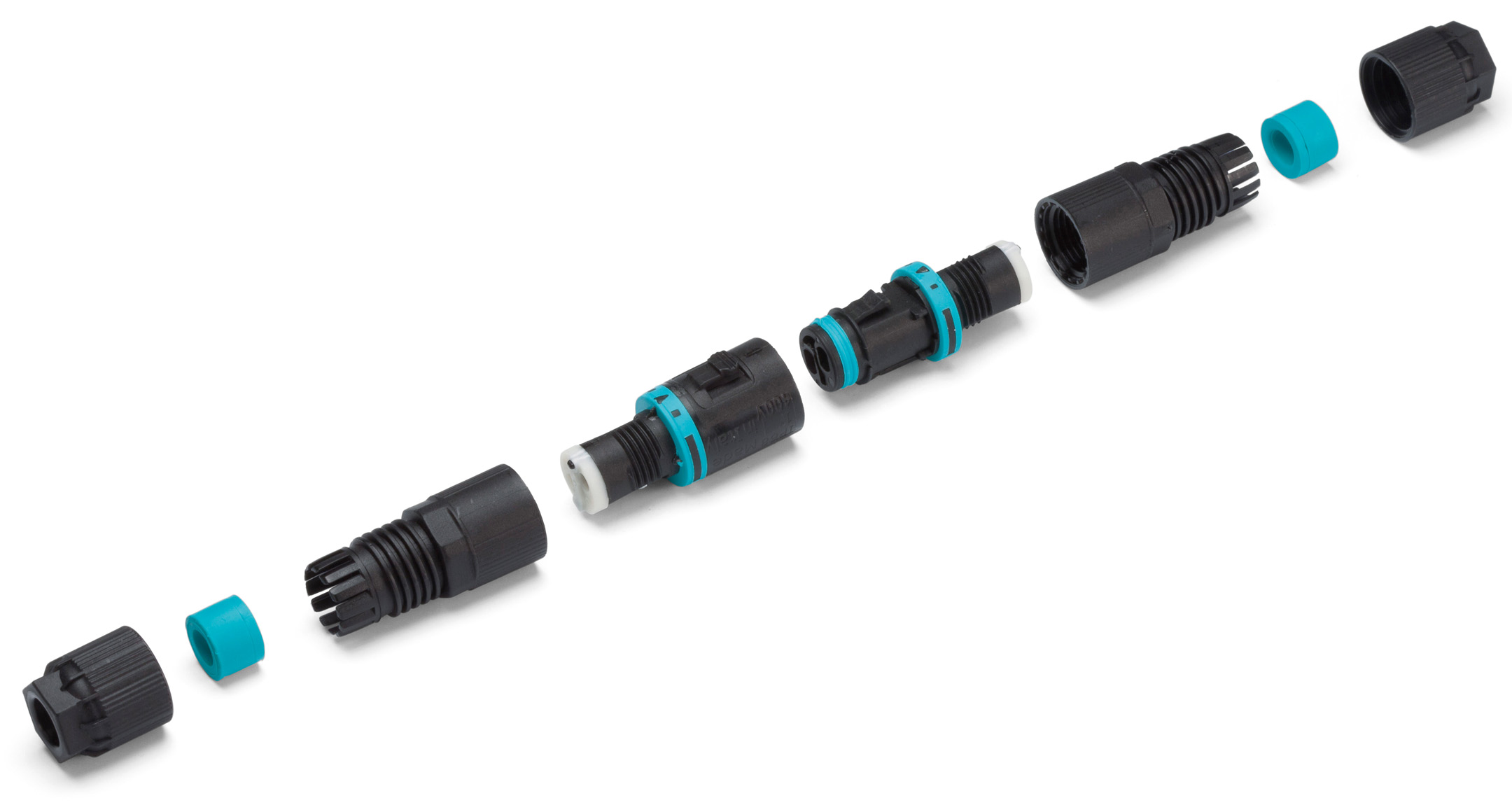

φ14mm、全長90mmのコンパクトサイズの防水コネクタです。

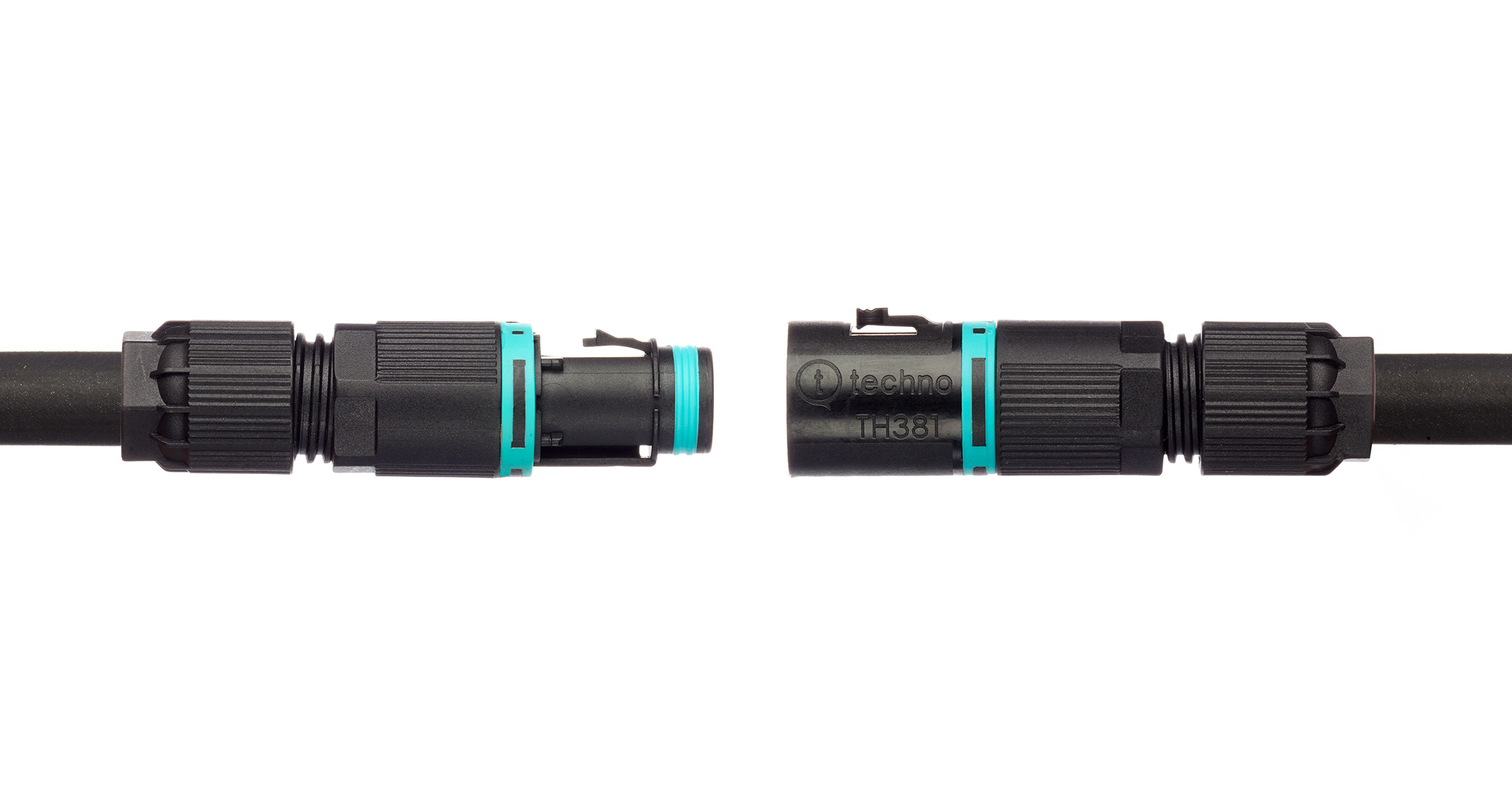

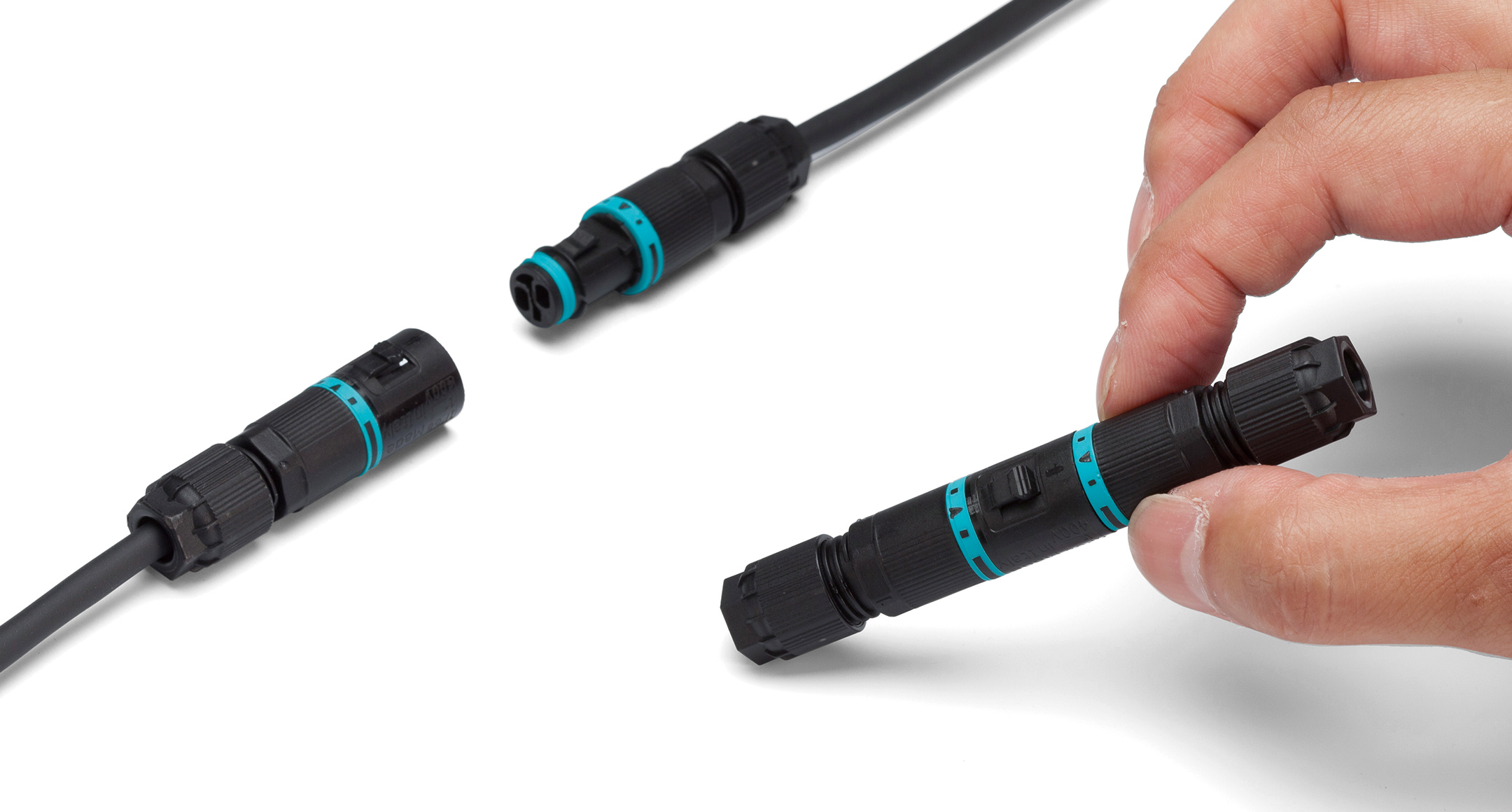

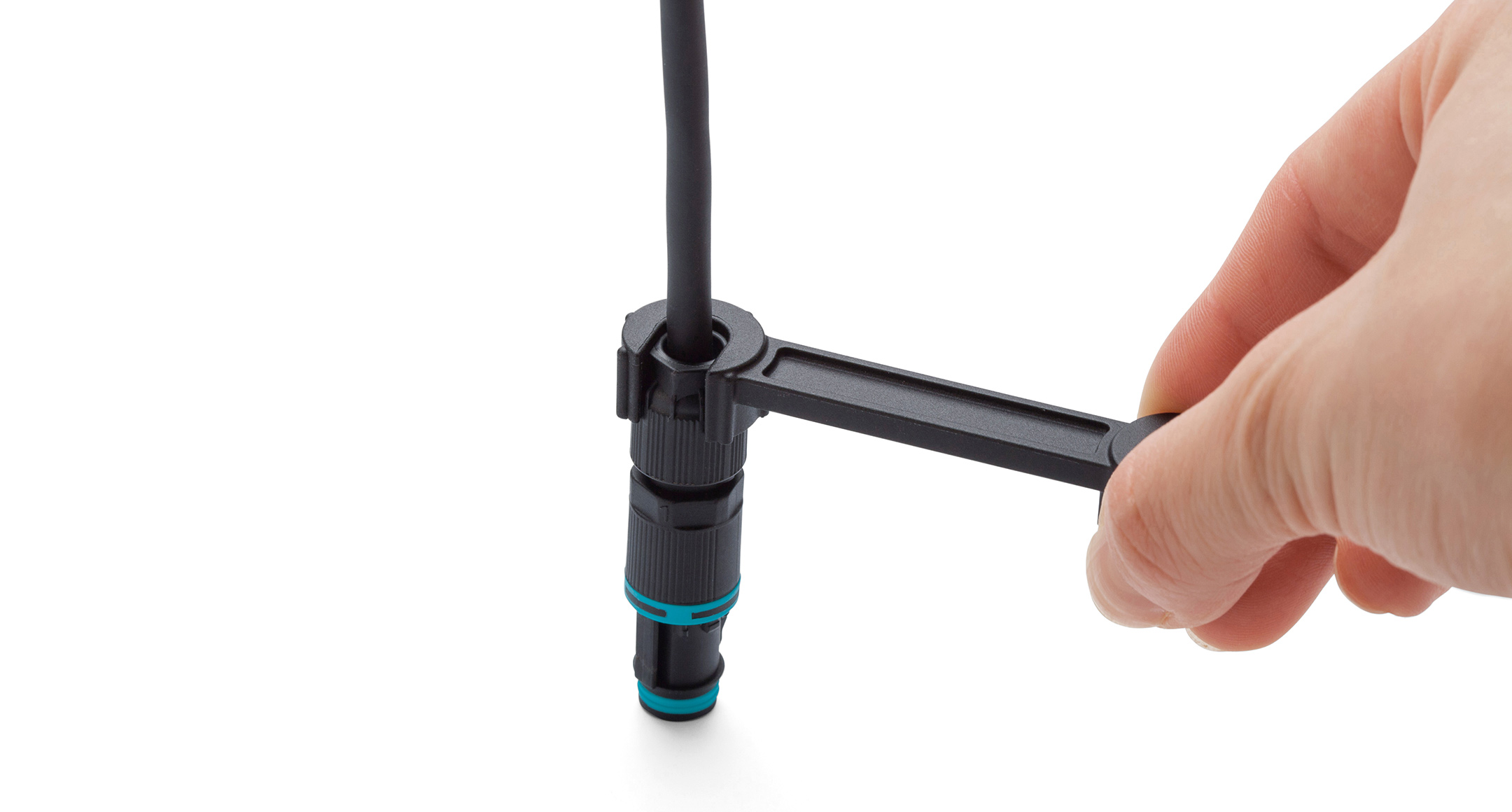

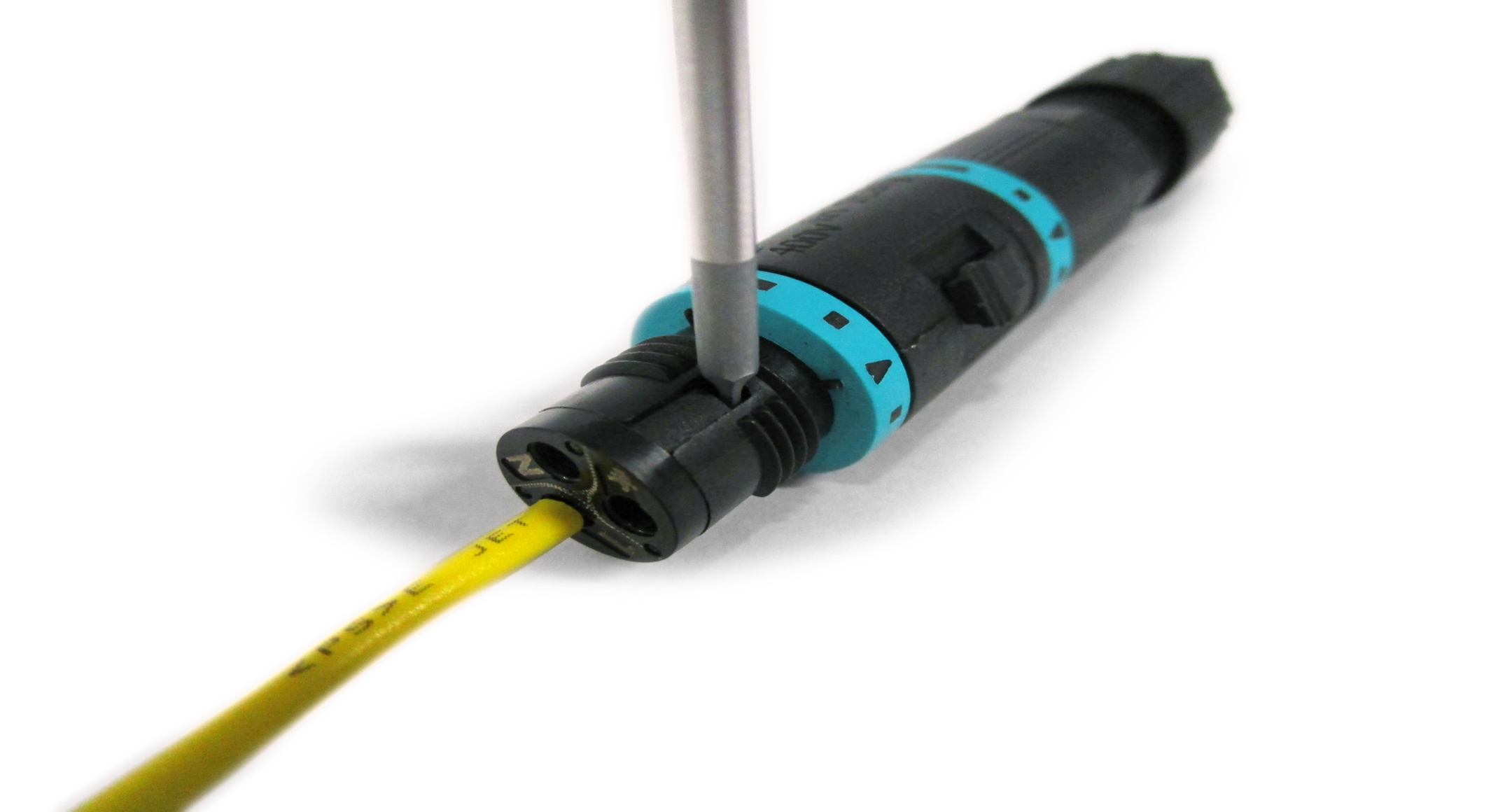

指で押すだけで簡単に接続・切離しが可能で作業性が良いコネクタです。

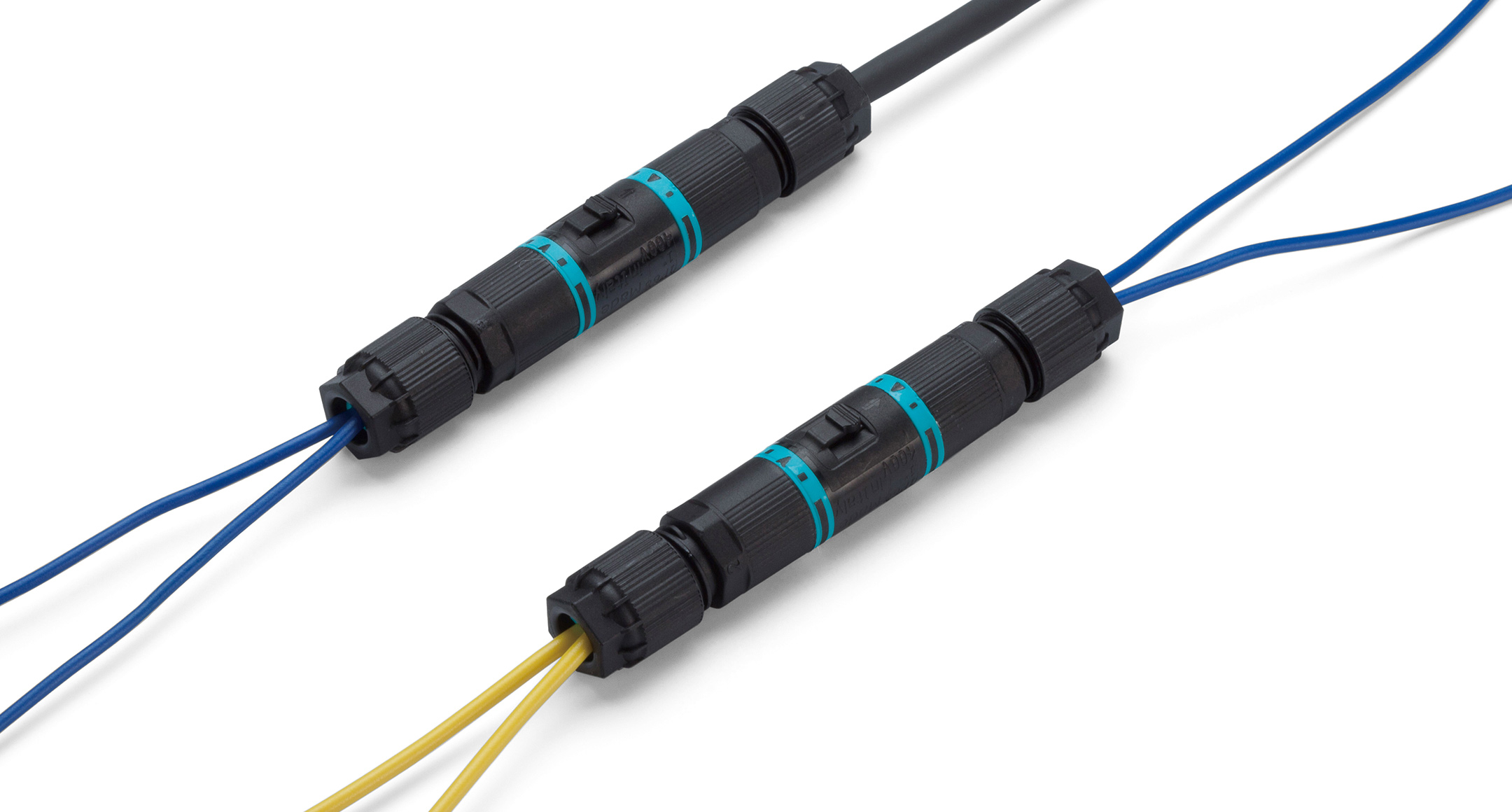

屋外用LED照明、地下配線、工作機械、FA機器、船舶などの電力・モーター・センサーの中継接続にご利用頂けます。
【スペック】

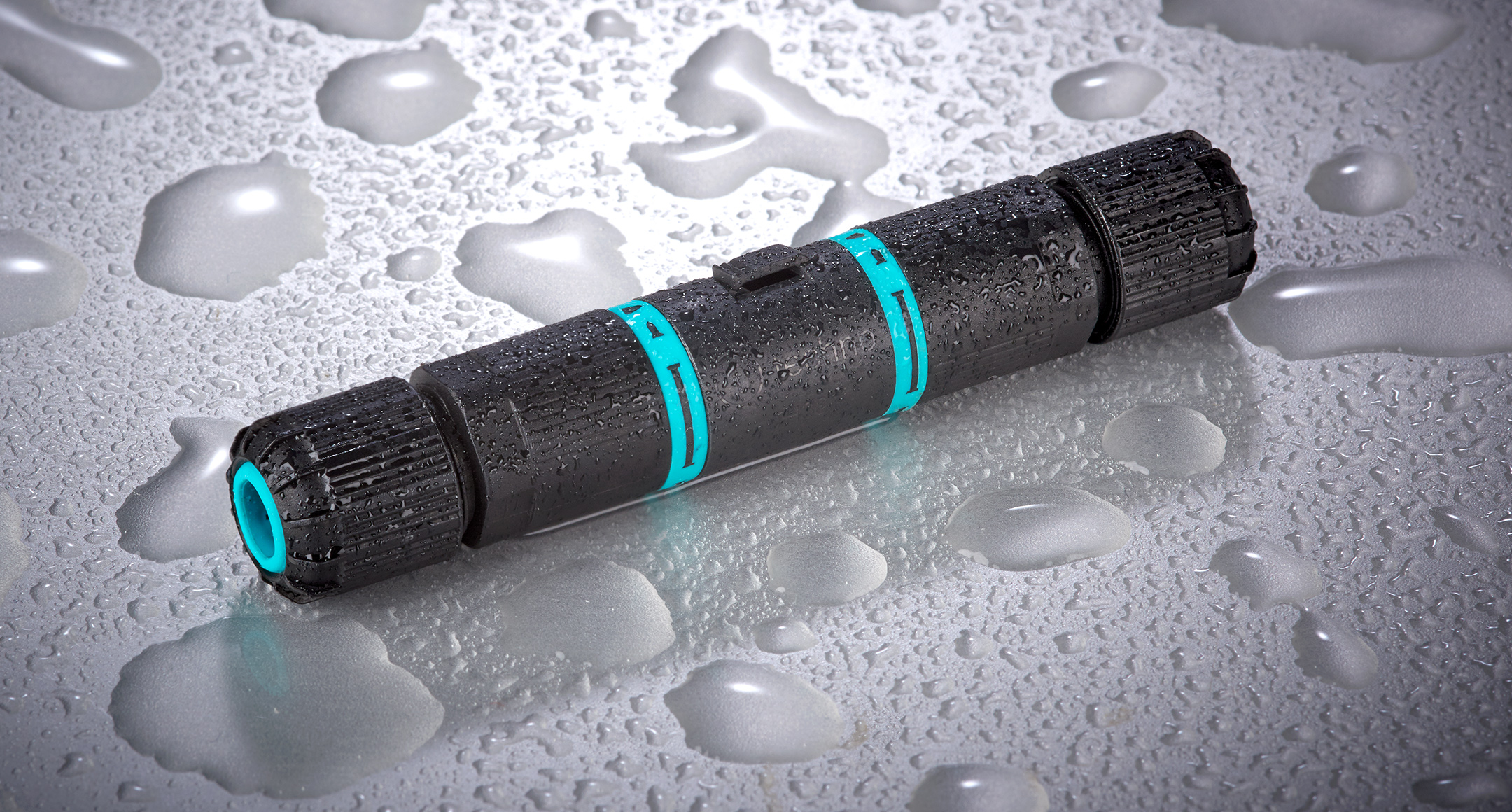

保護等級 : IP68 3bar/1h（水深30mに1時間相当の防水試験クリア）
保護等級 : IP69K（スチームジェット80～100バレル/温度80℃±5℃を30秒間噴射を5回くり返し、有害な影響を受けない。）
使用温度範囲 : -40℃～＋125℃
EN61984に準拠
【定格・仕様】
型番：THB381-2P-7・THB381-2P-8
定格電圧：400V AC（12V～60V DC）
定格電流：10A AC/DC
適合電線：より線0.25m㎡～1.0m㎡
インパルス耐電圧：2.5kV
挿抜回数：100回
型番：THB381-3P-7・THB381-3P-8
定格電圧：500V AC
定格電流：10A AC
適合電線：より線0.25m㎡～1.0m㎡
インパルス耐電圧：2.5kV
挿抜回数：100回
指で押すだけで簡単に接続・切離しが可能で作業性が良いコネクタです。
屋外用LED照明、地下配線、工作機械、FA機器、船舶などの電力・モーター・センサーの中継接続にご利用頂けます。
【スペック】
保護等級 : IP68 3bar/1h（水深30mに1時間相当の防水試験クリア）
保護等級 : IP69K（スチームジェット80～100バレル/温度80℃±5℃を30秒間噴射を5回くり返し、有害な影響を受けない。）
使用温度範囲 : -40℃～＋125℃
EN61984に準拠
【定格・仕様】
型番：THB381-2P-7・THB381-2P-8
定格電圧：400V AC（12V～60V DC）
定格電流：10A AC/DC
適合電線：より線0.25m㎡～1.0m㎡
インパルス耐電圧：2.5kV
挿抜回数：100回
型番：THB381-3P-7・THB381-3P-8
定格電圧：500V AC
定格電流：10A AC
適合電線：より線0.25m㎡～1.0m㎡
インパルス耐電圧：2.5kV
挿抜回数：100回
型番・寸法・標準価格※標準価格は目安の販売価格となります。
| 型番 | コネクタ外形寸法 | 適合ケーブル外径 | 端子極数 | 定格電圧 | 定格電流 | 適合接続電線 | 自重（g） | 標準価格(税別) | PDF図 | DXF図 | DWG図 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| THB381-2P-7 | φ14×90mm | φ5.5～7 | 2P | 400V AC | 10A AC/DC | 0.25～1.0m㎡（より線） | 15.1 | 1980 | DXF | DWG | |
| THB381-3P-7 | φ14×90mm | φ5.5～7 | 3P | 500V AC | 10A AC | 0.25～1.0m㎡（より線） | 16 | 2020 | DXF | DWG | |
| THB381-2P-8 | φ14×90mm | φ7～8 | 2P | 400V AC | 10A AC/DC | 0.25～1.0m㎡（より線） | 14.4 | 1980 | DXF | DWG | |
| THB381-3P-8 | φ14×90mm | φ7～8 | 3P | 500V AC | 10A AC | 0.25～1.0m㎡（より線） | 15 | 2020 | DXF | DWG |
