CS・CSSシリーズ用基板 CSPB

CSPBシリーズ PDFカタログ

カテゴリ:CS・CSSシリーズ用基板、ガラスエポキシ製両面スルーホール基板

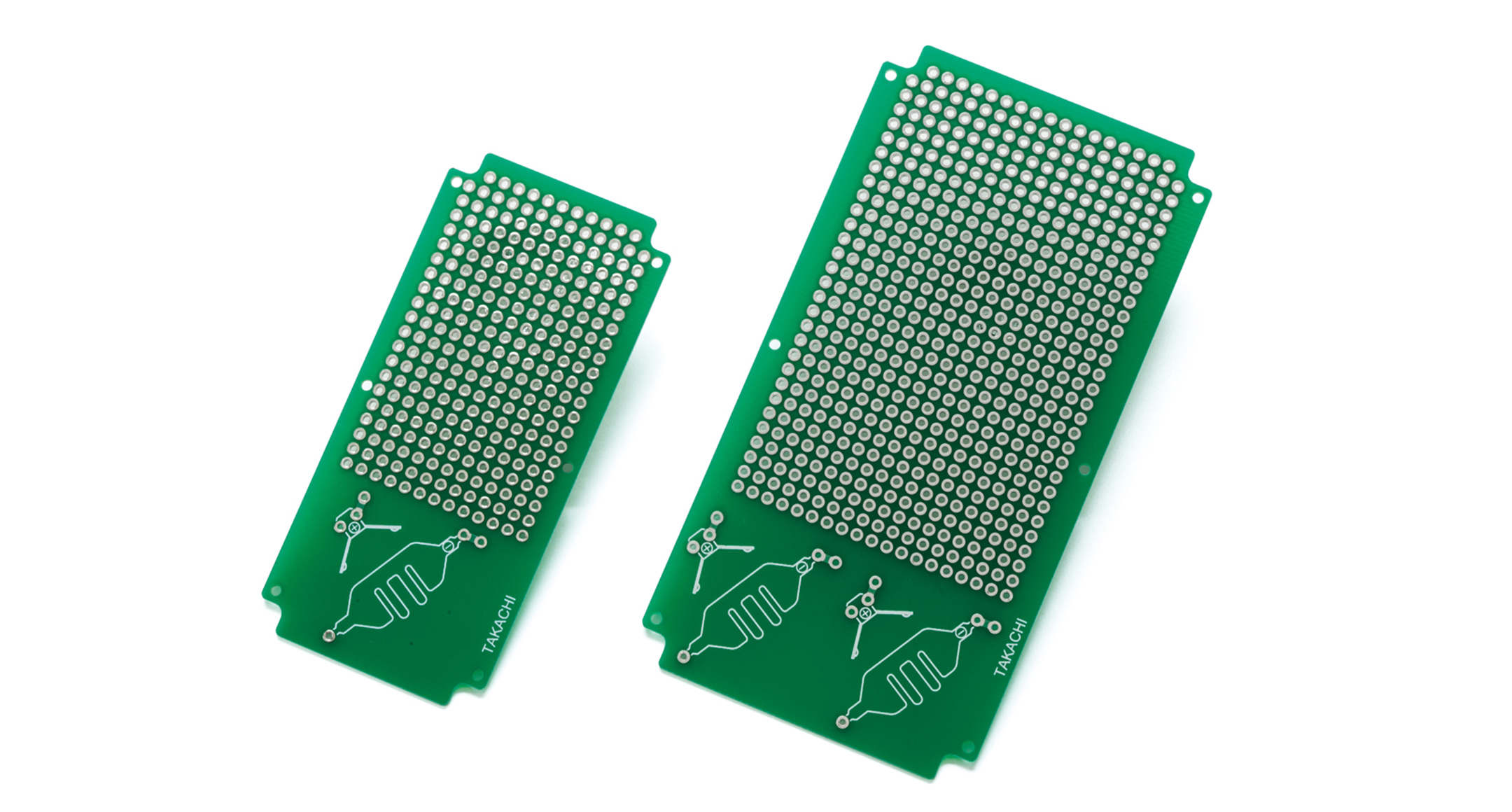

CS・CSSシリーズ用基板 CSPBの画像
CS・CSSシリーズ用基板 CSPBの画像
CS・CSSシリーズ用基板 CSPBの画像
CS・CSSシリーズ用基板 CSPBの画像
CS・CSSシリーズシリーズに実装できる専用の基板です。
試作や小ロット製作の際にご利用下さい。
材質はガラスエポキシ(FR-4)で両面スルーホール、2.54mmピッチの基板です。
CS・CSSシリーズに付属している電池端子を差し込むための穴があります。
端子の向きを正しくセットするためのシルク印刷付です。

型番・寸法・標準価格※標準価格は目安の販売価格となります。

型番 適合電池端子 自重(g) 標準価格(税別) PDF図 DXF図 DWG図 3D CAD
CSPB-75 CR2032×1 4.3 320 PDF DXF DWG
CSPB-90 CR2032×1 6.6 370 PDF DXF DWG
CSPB-100 CR2450×1/CR2477×1 7.7 510 PDF DXF DWG
CSPB-115 CR2032×2 12.9 540 PDF DXF DWG
サンプル依頼フォーム

こちらの製品は無償サンプルの提供が可能です。
