ナット入り貼付型スペーサー ASTシリーズ

ASTシリーズ PDFカタログ

カテゴリ:接着テープ付スペーサー、貼付ボス、基板スペーサー、PCBサポート、M2.5スペーサー、M3スペーサー、M4スペーサー

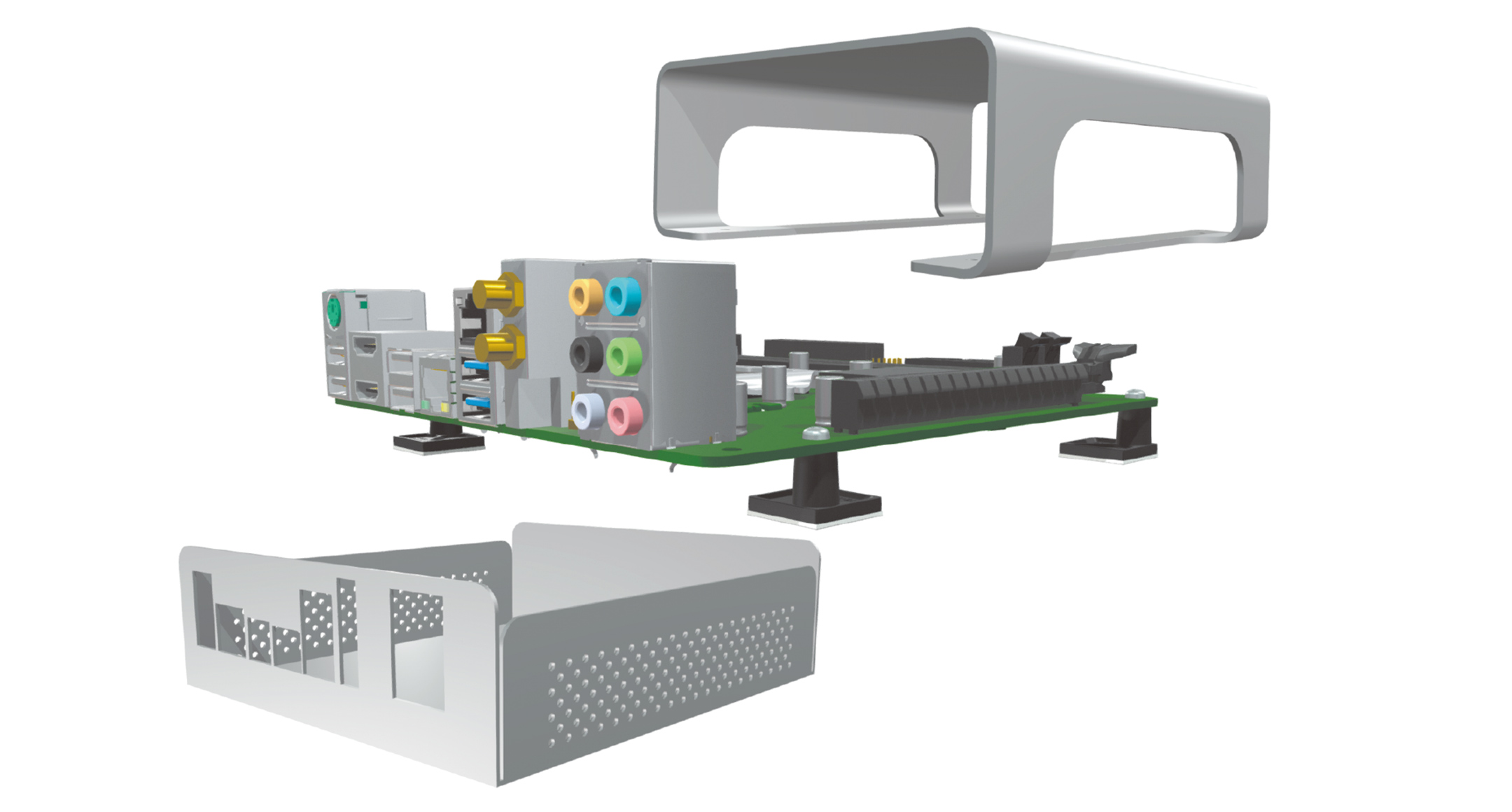

ナット入り貼付型スペーサー ASTシリーズの画像
ナット入り貼付型スペーサー ASTシリーズの画像
ナット入り貼付型スペーサー ASTシリーズの画像
ナット入り貼付型スペーサー ASTシリーズの画像

型番・寸法・標準価格

型番 ナット ネジサイズ 高さ (H寸法) 自重g (1個当たり) 付属ビス 販売単位 標準価格(税別) PDF図 DXF図 DWG図 3D CAD
AST2.5-5B M2.5 5 0.6 ナベM2.5×5 1袋=4個 220 PDF DXF DWG
AST2.5-10B M2.5 10 0.8 ナベM2.5×5 1袋=4個 220 PDF DXF DWG
AST3-6B M3 6 1.5 ナベM3×6 1袋=4個 240 PDF DXF DWG
AST3-10B M3 10 1.6 ナベM3×6 1袋=4個 250 PDF DXF DWG
AST3-15B M3 15 1.8 ナベM3×6 1袋=4個 270 PDF DXF DWG
AST3-20B M3 20 2.1 ナベM3×6 1袋=4個 280 PDF DXF DWG
AST4-10.5B M4 10.5 2.6 ナベM4×8 1袋=4個 280 PDF DXF DWG
AST4-20B M4 20 3.2 ナベM4×8 1袋=4個 300 PDF DXF DWG
AST2.5-5B-P M2.5 5 0.6 無し 1袋=100個 3830 PDF DXF DWG
AST2.5-10B-P M2.5 10 0.8 無し 1袋=100個 3830 PDF DXF DWG
AST3-6B-P M3 6 1.5 無し 1袋=100個 4210 PDF DXF DWG
AST3-10B-P M3 10 1.6 無し 1袋=100個 4380 PDF DXF DWG
AST3-15B-P M3 15 1.8 無し 1袋=100個 4590 PDF DXF DWG
AST3-20B-P M3 20 2.1 無し 1袋=100個 4980 PDF DXF DWG
AST4-10.5B-P M4 10.5 2.6 無し 1袋=50個 2540 PDF DXF DWG
AST4-20B-P M4 20 3.2 無し 1袋=50個 2560 PDF DXF DWG
サンプル依頼フォーム

こちらの製品は無償サンプルの提供が可能です。
