鉛フリーユニバーサル基板 TNFシリーズ

TNFシリーズ PDFカタログ

カテゴリ:ユニバーサル基板、両面スルーホール基板、両面ユニバーサル基板、2.54㎜ピッチ基板、鉛フリー基板、汎用プリント基板、電子工作用基板

鉛フリーユニバーサル基板 TNFシリーズの画像
鉛フリーユニバーサル基板 TNFシリーズの画像
鉛フリーユニバーサル基板 TNFシリーズの画像
鉛フリーユニバーサル基板 TNFシリーズの画像
鉛フリーユニバーサル基板 TNFシリーズの画像
鉛フリーユニバーサル基板 TNFシリーズの画像
環境対策を考慮して鉛フリーはんだを使用したユニバーサル基板です。
低価格な価格設定で、全25サイズから選択可能です。
材質はガラスエポキシ(FR-4)t1.6を使用し両面スルーホール、2.54㎜ピッチのユニバーサル基板です。

プラスチックケースSW・SS・SY・TWシリーズのサイズにピッタリ合った寸法を用意しています。
汎用のユニバーサル基板ですので、プラスチックケース以外にもサイズの合う金属ケースや、小ロットの基板製作、試作、電子工作にご利用頂けます。

型番・寸法・標準価格※標準価格は目安の販売価格となります。

型番 寸法(幅×長さ×板厚) 適合プラスチックケース 自重(g) 販売単位 標準価格(税別) PDF図 DXF図 DWG図
TNF11-16 10.7×15.8×1.6 SW-20 0.5 1枚 130 PDF DXF DWG
TNF15-25 15×25×1.6 SW-30 1 1枚 150 PDF DXF DWG
TNF25-35 25×35×1.6 SW-40 2.5 1枚 170 PDF DXF DWG
TNF29-32 29.5×32.5×1.6 TW・TWN4-2-5 2.5 1枚 180 PDF DXF DWG
TNF29-42 29.5×42.5×1.6 TW・TWN4-2-6 3.5 1枚 180 PDF DXF DWG
TNF29-44 29×44×1.6 SW-50・53 4 1枚 180 PDF DXF DWG
TNF34-49 34×49×1.6 SW-55 5 1枚 190 PDF DXF DWG
TNF34-62 34.5×62.5×1.6 TW・TWN4-2-8 6.5 1枚 250 PDF DXF DWG
TNF34-124 34×124×1.6 SW-130 13 1枚 350 PDF DXF DWG
TNF39-59 39×59×1.6 SW-65 6.5 1枚 240 PDF DXF DWG
TNF39-70 39.5×70×1.6 TW・TWN5-3-9 8 1枚 290 PDF DXF DWG
TNF43-66 43×66×1.6 SS-90 8.5 1枚 250 PDF DXF DWG
TNF43-79 43.5×79.5×1.6 TW5-3-10 9.5 1枚 320 PDF DXF DWG
TNF44-69 44×69×1.6 SW-75 9 1枚 260 PDF DXF DWG
TNF52-89 52×89×1.6 SW-95 13 1枚 340 PDF DXF DWG
TNF53-79 53×79×1.6 SW-85・TW・TWN7-〇-11 12 1枚 320 PDF DXF DWG
TNF53-114 53×114×1.6 SW-120 16 1枚 420 PDF DXF DWG
TNF59-94 59×94×1.6 SW-100 16 1枚 380 PDF DXF DWG
TNF63-119 63×119×1.6 SW-125 21 1枚 490 PDF DXF DWG
TNF69-101 69×101×1.6 SS-125 19 1枚 460 PDF DXF DWG
TNF89-136 89×136×1.6 SS-160 33 1枚 740 PDF DXF DWG
TNF96-98 96×98×1.6 SY-110 26 1枚 600 PDF DXF DWG
TNF122-99 122×99×1.6 35 1枚 770 PDF DXF DWG
TNF128-136 136×128×1.6 SY・SYH-150 51 1枚 890 PDF DXF DWG
TNF160-240 160×240×1.6 114 1枚 1980 PDF DXF DWG

オプション品

スライド1
ナット入り貼付型スペーサー ASTシリーズ
詳細を見る
スライド1
貼付型スペーサー ASRシリーズ
詳細を見る
スライド1

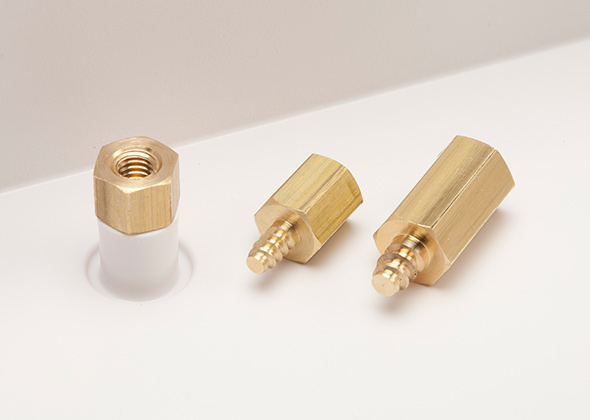

タッピングスペーサー TPSシリーズ
詳細を見る
スライド1
六角ジュラコンスペーサー DSシリーズ
詳細を見る
スライド1
中空POMスペーサー DCシリーズ
詳細を見る
スライド1
基板固定用タッピングビス EMシリーズ
詳細を見る
スライド1
取付ビス・取付ネジ MTシリーズ
詳細を見る

類似製品

スライド1
ユニバーサル基板 低価格型 PCBシリーズ
詳細を見る
スライド1

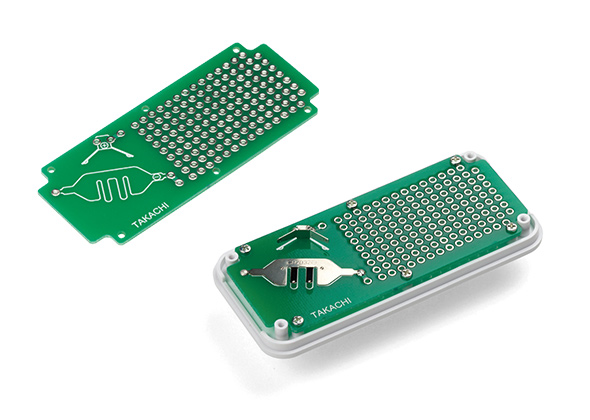

CS・CSSシリーズ用基板 CSPB
