DINレール取付板 DRAシリーズ

DRAシリーズ PDFカタログ

カテゴリ:DINレール取付プレート、DINレール取付ベース、DINレール取付具、DINレールホルダー

DINレール取付板 DRAシリーズの画像
DINレール取付板 DRAシリーズの画像
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1

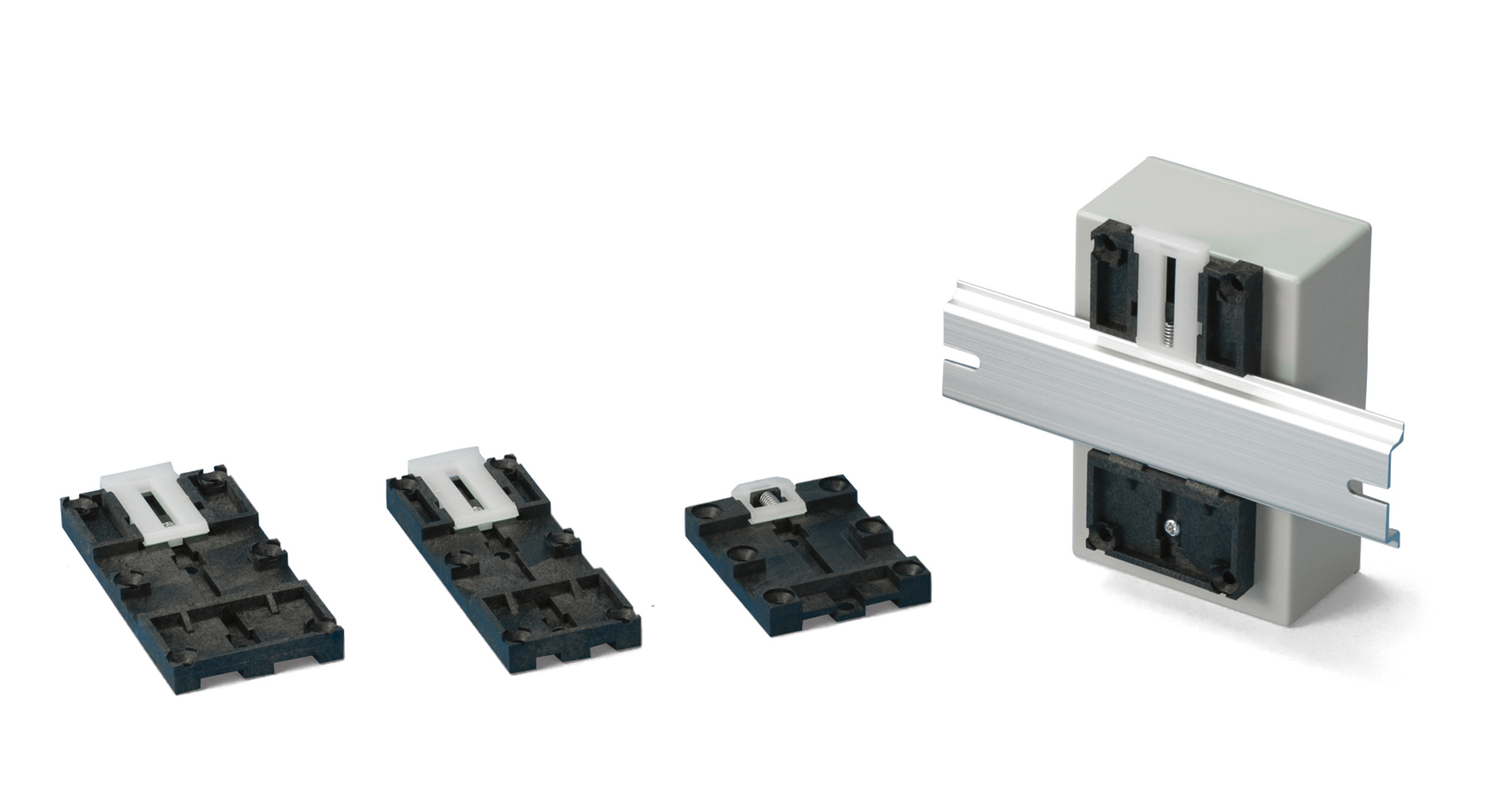

DINレール(35mm)にケース・モジュール・部品等を取付ける為の取付板です。
下部のレバーを引きながら簡単に取付け・取外しが出来ます。
3サイズより選択頂けます。

【材質】
本体ベース:PPE/SB(グラスファイバー入り、UL94V-1)
レバー:ナイロン66(UL94V-2)

型番・寸法・標準価格

型番 取付板 幅×高さ 自重(g) 標準価格 PDF図 DXF図 DWG図
DRA-1 44×90mm 16.5 400 PDF DXF DWG
DRA-2 35×90mm 14 380 PDF DXF DWG
DRA-3 44×55.5mm 10 380 PDF DXF DWG
