AD用 DINレール FDRシリーズ
FDR_ADシリーズ PDFカタログカテゴリ:DINレール、35mmDINレール、ディンレール

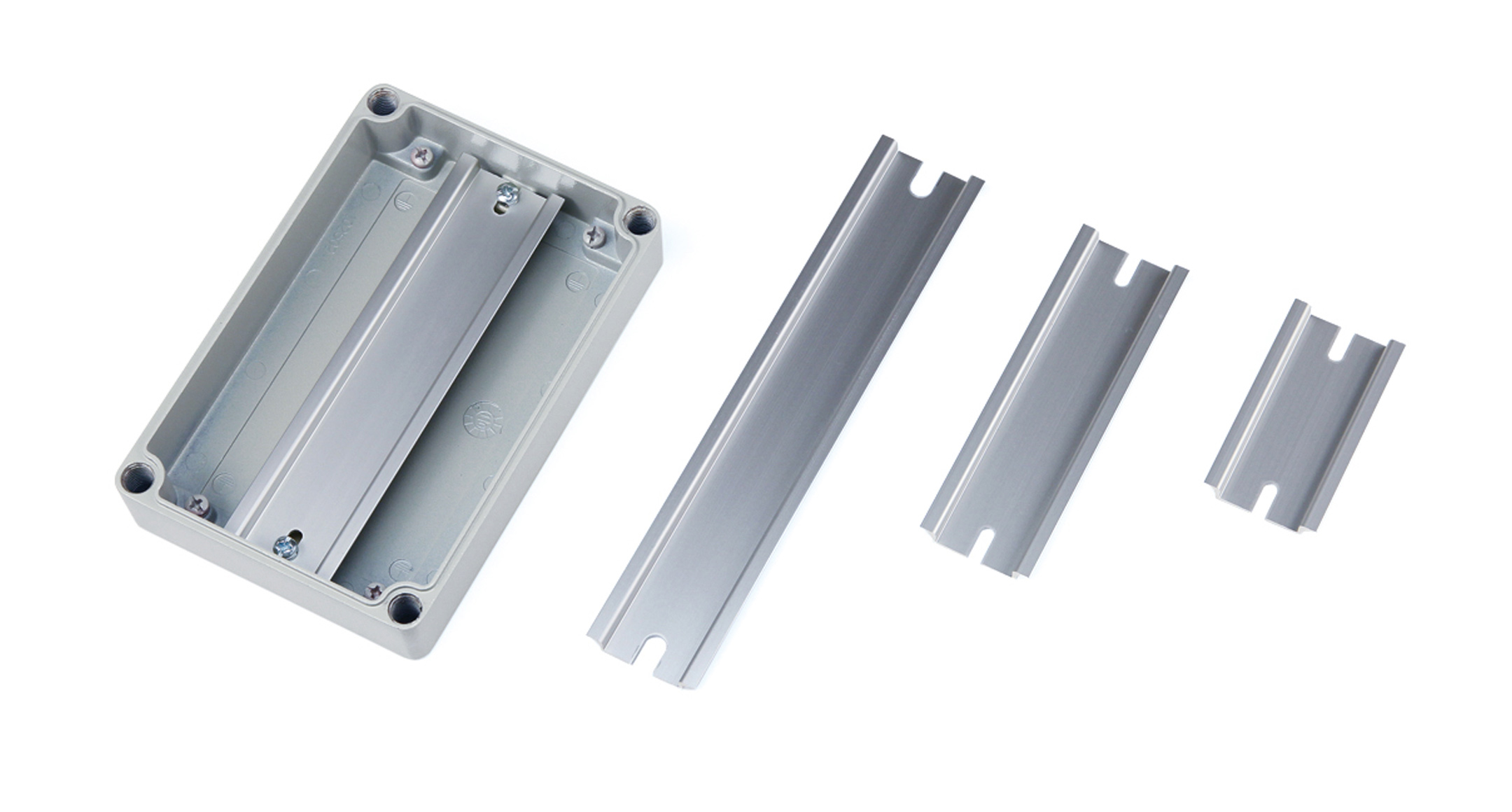

ボックス内部に端子台やリレー・スイッチ等を取付るための35mmDINレールです。
長尺のFDR-1000を任意のサイズに切断してご利用する事も可能です。
※タカチでは、顧客様の指定寸法に切断・加工をして販売も対応しております。
長尺のFDR-1000を任意のサイズに切断してご利用する事も可能です。
※タカチでは、顧客様の指定寸法に切断・加工をして販売も対応しております。
型番・寸法・標準価格※標準価格は目安の販売価格となります。
型番 | 適合ボックス | 長さ寸法(mm) | 自重(g) | 価格改定 | 標準価格(税別)25/6/1~ | 標準価格(税別) | PDF図 | DXF図 | DWG図 |
---|---|---|---|---|---|---|---|---|---|
FDR-57, | AD7-7-4 | 57 | 9.5 | ▲ | 300 | 150 | DXF | DWG | |
FDR-66, | AD8-8-6 | 66 | 10 | ▲ | 300 | 150 | DXF | DWG | |
FDR-92, | AD10-7-4 | 92 | 15 | ▲ | 310 | 160 | DXF | DWG | |
FDR-87, | AD10-10-8 | 87 | 14 | ▲ | 310 | 160 | DXF | DWG | |
FDR-106, | AD12-8-4・AD12-8-6 | 106 | 19 | ▲ | 310 | 200 | DXF | DWG | |
FDR-B106, | AD12-12-10 | 106 | 17.5 | 310 | 310 | ||||
FDR-142, | AD15-7-4 | 142 | 25 | ▲ | 330 | 200 | DXF | DWG | |
FDR-137, | AD15-10-5・15-10-8 | 137 | 24 | ▲ | 330 | 200 | DXF | DWG | |
FDR-146, | AD16-8-6 | 149 | 26 | ▲ | 340 | 200 | DXF | DWG | |
FDR-B142, | AD16-16-10 | 142 | 24 | ▲ | 330 | 230 | DXF | DWG | |
FDR-B165, | AD18-12-10 | 165 | 28 | ▲ | 340 | 230 | DXF | DWG | |
FDR-186, | AD20-10-8 | 186 | 32 | ▲ | 350 | 240 | DXF | DWG | |
FDR-B183, | AD20-20-12 | 183 | 30 | ▲ | 340 | 230 | DXF | DWG | |
FDR-B223, | AD24-12-10・24-16-10・24-24-12 | 223 | 37 | ▲ | 380 | 260 | DXF | DWG | |
FDR-B303, | AD32-16-10・32-32-12 | 303 | 52 | ▲ | 410 | 300 | DXF | DWG | |
FDR-B338, | AD36-24-12 | 338 | 57 | ▲ | 440 | 350 | DXF | DWG | |
FDR-B383, | AD40-20-12 | 383 | 65 | ▲ | 460 | 390 | DXF | DWG | |
FDR-B463, | AD48-32-12 | 463 | 87 | ▲ | 510 | 440 | DXF | DWG |
