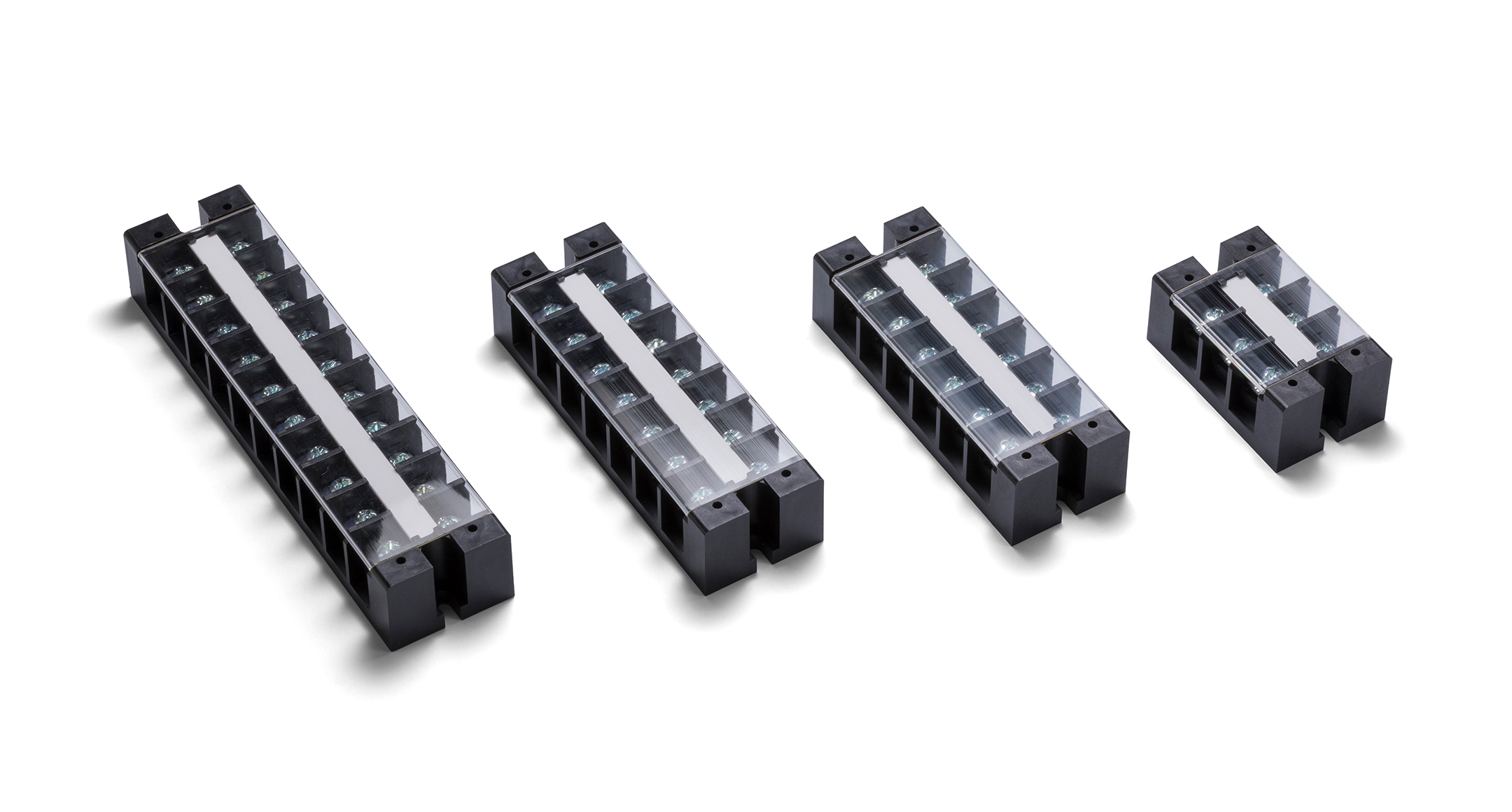

中継端子台 WTBシリーズ

工業用・電気用ケース・ボックス・筐体の製造メーカー

アルミケース・プラスチックケース・プラボックス・防水ボックス・電池ボックス 27,000点以上を常時在庫

WTBシリーズ PDFカタログ

カテゴリ：WG・WGVシリーズ用中継端子台、ネジ式端子台、ターミナルブロック

WG・WGVシリーズに取付可能な端子台です。
WG・WGVシリーズのボスにネジ止めで取付頂けます。
その他、汎用の中継端子台としてもご利用頂けます。

【スペック】
定格 600V ・ 35A
絶縁抵抗 DC500V　1000MΩ以上
耐電圧 AC2500V　1分間異常ナシ
上昇温度 30℃以下
使用温度範囲 -40℃～＋90℃
保存温度範囲 -40℃～＋90℃

【ラインナップ】
端子極数3P~12Pまで、合計5種類

型番・寸法・標準価格※標準価格は目安の販売価格となります。

型番	端子極数	適合ボックス	販売単位	自重（g）	標準価格(税別)	PDF図	DXF図	DWG図
WTB-240-3P-FB	3	WG・WGV10-15-□（W方向）	1個	55	460	PDF	DXF	DWG
WTB-240-6P-FB	6	WG・WGV15-16-□、WG・WGV15-21-□（W方向）	1個	95	790	PDF	DXF	DWG
WTB-240-7P-FB	7	WG・WGV10-15-□、WG・WGV15-16-□（Ｄ方向）、WG・WGV17-25-□（W方向）	1個	109	810	PDF	DXF	DWG
WTB-240-10P-FB	10	WG・WGV15-21-□（D方向）、WG・WGV23-25-□（W方向）	1個	148	1050	PDF	DXF	DWG
WTB-240-12P-FB	12	WG・WGV17-25-□、WG・WGV23-25-□（D方向）	1個	175	1370	PDF	DXF	DWG
