中継端子台 STBシリーズ

STBシリーズ PDFカタログ

カテゴリ:SPCM・SPCMシリーズ用 中継端子台、ネジ式端子台、ターミナルブロック

中継端子台 STBシリーズの画像
中継端子台 STBシリーズの画像
中継端子台 STBシリーズの画像
中継端子台 STBシリーズの画像
SPCM・SPCPシリーズに取付可能な中継端子台です。
SPCM・SPCPシリーズのボスにネジ止めで取付頂けます。
その他、汎用の中継端子台としてもご利用頂けます。

【スペック】
定格 300V 30A(STB815シリーズは600V 30A JIS IECにも準拠)
絶縁抵抗 DC500V 1000MΩ以上
耐電圧 AC2500V 1分間異常ナシ
使用温度範囲 -25℃~+80℃
保存温度範囲 -25℃~+80℃

【ラインナップ】
端子極数2P~10Pまで、合計12種類

型番・寸法・標準価格※標準価格は目安の販売価格となります。

型番 端子極数 対応 SPCM・SPCP W×Dサイズ 自重(g) 販売単位 標準価格(税別) PDF図 DXF図 DWG図
STB814-3P 3 75×125 23 1個 670 PDF DXF DWG
STB814-4P 4 100×100 27 1個 680 PDF DXF DWG
STB814-6P 6 175×175 38 1個 840 PDF DXF DWG
STB814-7P 7 100×100 43 1個 850 PDF DXF DWG
STB814-8P 8 75×125、125×125 48 1個 930 PDF DXF DWG
STB814-9P 9 125×125、125×175、175×250 53 1個 1160 PDF DXF DWG
STB814-10P 10 125×175、175×250 58 1個 1240 PDF DXF DWG
STB815-2P 2 75×125 35 1個 400 PDF DXF DWG
STB815-3P 3 100×100 46 1個 860 PDF DXF DWG
STB815-4P 4 125×125 58 1個 860 PDF DXF DWG
STB815-6P 6 125×125、125×175、175×250 82 1個 1240 PDF DXF DWG
STB815-10P 10 175×175、175×250 130 1個 1480 PDF DXF DWG

オプション品

スライド1

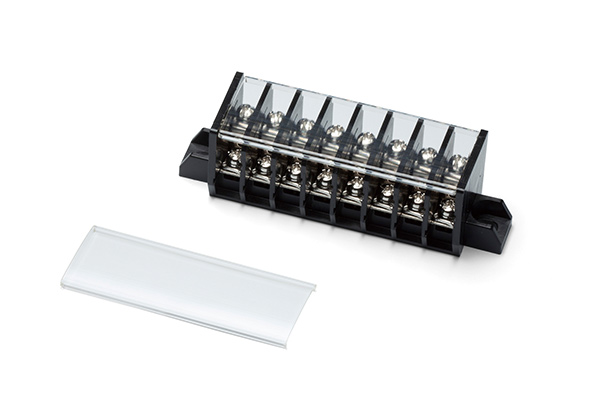

端子台カバー STCシリーズ
