UL認証 防水中継コネクタ THB387Lシリーズ
THB387Lシリーズ PDFカタログカテゴリ：UL認証コネクタ、防水コネクタ、防水コネクター、プラグ式防水中継コネクタ、IP68防水コネクタ、丸形防水コネクタ、産業用コネクタ、LED防水コネクター、屋外用コネクタ
UL2238 / C22.2 No.182.3認証の防水コネクタ。

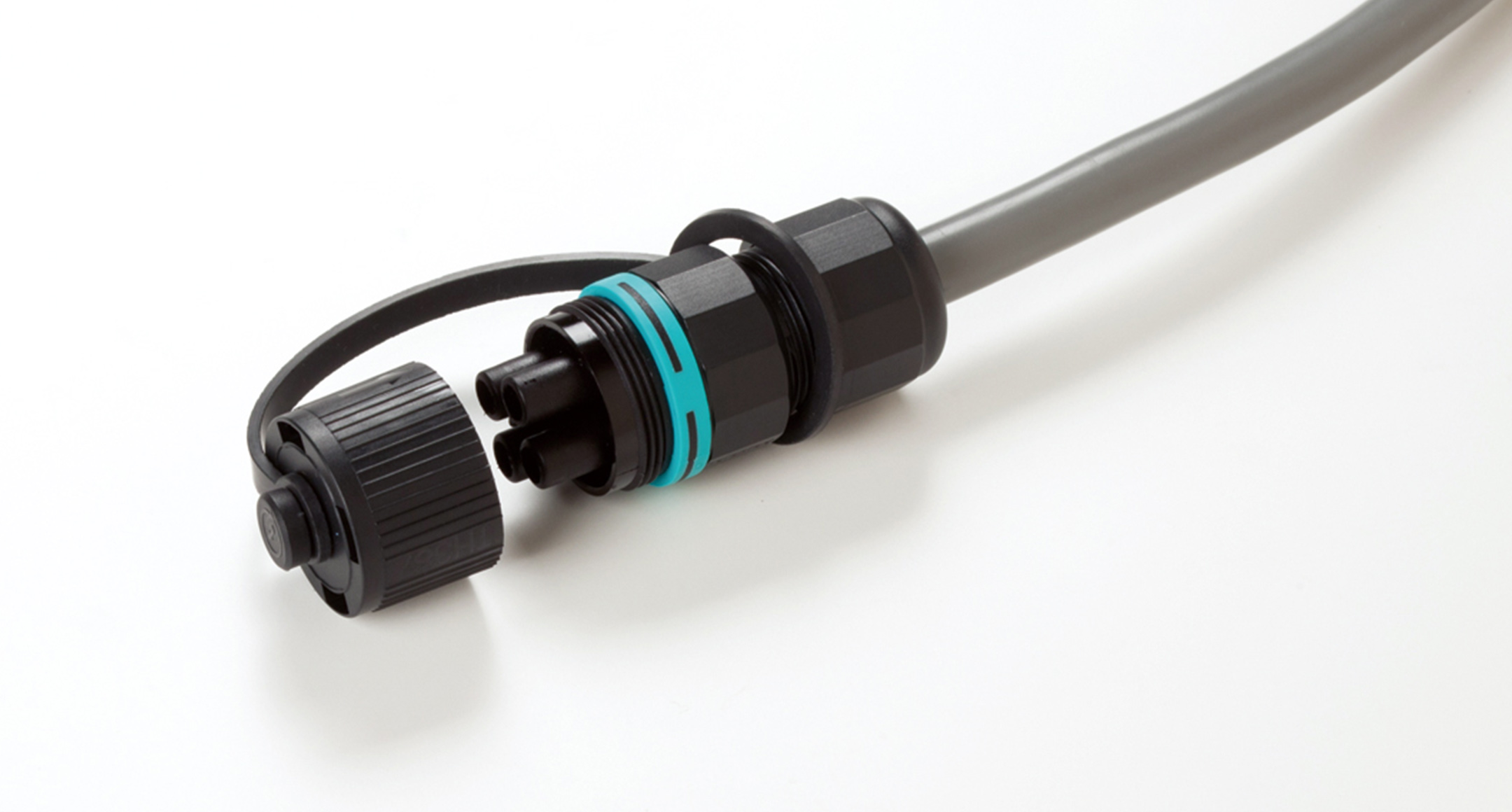

プラグ側（オス）とソケット側（メス）がセットになっている防水型の中継コネクタです。
結線方式はネジ式で手軽に作業ができます。
端子数は3P・4P・5Pから選択可能です。
接続時は安全性の面から、1次側をメス（ソケット側）、2次側をオス（プラグ側）になるようコネクタを配置してください。
屋外用LED照明、地下配線、工作機械、プラント、船舶、農業などの電力・モーター・センサーの中継接続にご利用頂けます。
【スペック】
保護等級 : IP68 3bar/3h（水深30mに3時間相当の防水試験クリア）
使用温度範囲 : -40℃～＋125℃
適合ケーブル径：φ7～φ13.5
EN61984に準拠
【定格・仕様】
定格電圧：最大AC500V
定格電流：4P=17.5A
適合電線：3P・4P端子=より線0.5m㎡～4.0m㎡、 5P端子=より線0.25m㎡～1.5m㎡
インパルス耐電圧：4kV
プラグ側（オス）とソケット側（メス）がセットになっている防水型の中継コネクタです。
結線方式はネジ式で手軽に作業ができます。
端子数は3P・4P・5Pから選択可能です。
接続時は安全性の面から、1次側をメス（ソケット側）、2次側をオス（プラグ側）になるようコネクタを配置してください。
屋外用LED照明、地下配線、工作機械、プラント、船舶、農業などの電力・モーター・センサーの中継接続にご利用頂けます。
【スペック】
保護等級 : IP68 3bar/3h（水深30mに3時間相当の防水試験クリア）
使用温度範囲 : -40℃～＋125℃
適合ケーブル径：φ7～φ13.5
EN61984に準拠
【定格・仕様】
定格電圧：最大AC500V
定格電流：4P=17.5A
適合電線：3P・4P端子=より線0.5m㎡～4.0m㎡、 5P端子=より線0.25m㎡～1.5m㎡
インパルス耐電圧：4kV
型番・寸法・標準価格※標準価格は目安の販売価格となります。
| 型番 | コネクタ外形寸法 | 適合ケーブル外径 | 端子極数 | 定格電圧 | 定格電流 | 適合接続電線 | 自重（g） | 標準価格(税別) | PDF図 | DXF図 | DWG図 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| THB387L-3P | φ23×118mm | φ7～13.5 | 3P | 最大AC500V | 最大17.5A | 0.5～4.0m㎡（より線） | 42.7 | 2230 | DXF | DWG | |
| THB387L-4P | φ23×118mm | φ7～13.5 | 4P | 最大AC500V | 最大17.5A | 0.5～4.0m㎡（より線） | 46 | 2350 | DXF | DWG | |
| THB387L-5P | φ23×118mm | φ7～13.5 | 5P | 最大AC500V | 最大17.5A | 0.25～1.5m㎡（より線） | 43.5 | 2620 | DXF | DWG |
