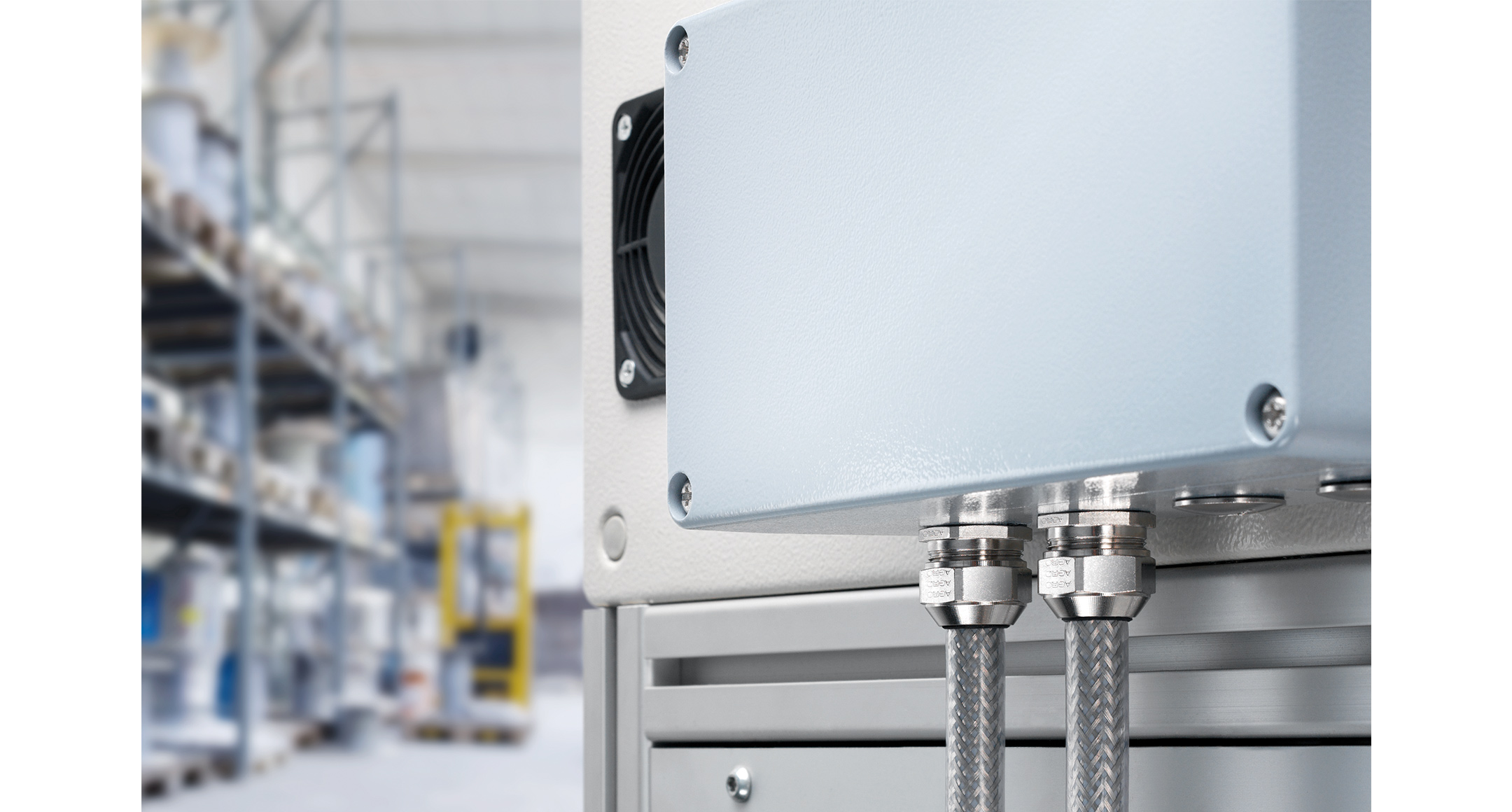

EMCシールドケーブルグランド AGEシリ－ズ
AGEシリーズ PDFカタログカテゴリ：EMCメタルケーブルグランド、EMC対策型ケーブルグランド、金属製ケーブルグランド、貫通金物、ボックスコネクタ
シールド用コンタクトスプリングによりEMCシールドとグランドを取ることが出来ます。
爪付のナットにより表面処理された筐体にも導通を取ることが出来ます。
コンタクトスプリングはケーブルを通した後で付け外しが可能なので、作業性に優れています。
ゴムブッシュが分割する構造で広い適合ケーブル範囲に対応できます。（M12サイズは分割できません）
ラインナップ：ネジサイズM12～M32、対応ケーブル径φ3.5mm～φ25mm、合計6種類
保護等級 : IP68 2bar/30min(水深20mに30分相当の防水性)、IP69K(スチームジェット噴射に対し有害な影響を受けない)
使用温度範囲 : -60℃～＋100℃
IEC62444 Var.Aに準拠
【主な材質/表面処理】
キャップ・コネクタ本体・ナット=真鍮/ニッケルメッキ
コンタクトスプリング=ステンレス
ゴムブッシュ=TPE
Oリング=NBR
爪付のナットにより表面処理された筐体にも導通を取ることが出来ます。
コンタクトスプリングはケーブルを通した後で付け外しが可能なので、作業性に優れています。
ゴムブッシュが分割する構造で広い適合ケーブル範囲に対応できます。（M12サイズは分割できません）
ラインナップ：ネジサイズM12～M32、対応ケーブル径φ3.5mm～φ25mm、合計6種類
保護等級 : IP68 2bar/30min(水深20mに30分相当の防水性)、IP69K(スチームジェット噴射に対し有害な影響を受けない)
使用温度範囲 : -60℃～＋100℃
IEC62444 Var.Aに準拠
【主な材質/表面処理】
キャップ・コネクタ本体・ナット=真鍮/ニッケルメッキ
コンタクトスプリング=ステンレス
ゴムブッシュ=TPE
Oリング=NBR
型番・寸法・標準価格※標準価格は目安の販売価格となります。
| 型番 | ネジ規格 | 取付穴径 | 適合ケーブル径mm | 自重（g） | 販売単位 | 標準価格(税別) | PDF図 | DXF図 | DWG図 |
|---|---|---|---|---|---|---|---|---|---|
| AGE12-5 | M12×1.5 | φ12.2 | 3.5～5.0 | 19.8 | 1個 | 1770 | DXF | DWG | |
| AGE12-6.5 | M12×1.5 | φ12.2 | 5.0～6.5 | 19.2 | 1個 | 1770 | DXF | DWG | |
| AGE16-10.5 | M16×1.5 | φ16.2 | 6.0～10.5 | 29.1 | 1個 | 1860 | DXF | DWG | |
| AGE20-15 | M20×1.5 | φ20.2 | 8.0～15.0 | 47.5 | 1個 | 2110 | DXF | DWG | |
| AGE25-20 | M25×1.5 | φ25.2 | 12.5～20.0 | 79.8 | 1個 | 2880 | DXF | DWG | |
| AGE32-25 | M32×1.5 | φ32.3 | 17.0～25.0 | 129.8 | 1個 | 4370 | DXF | DWG |
