分岐型 防水中継ボックス THA209シリーズ

THA209シリーズ PDFカタログ

カテゴリ:分岐型中継ボックス、防水中継ボックス、ジャンクションボックス、端子ボックス、端子箱、接続箱、ボックスターミナル、BOXターミナル、ターミナルボックス

分岐型 防水中継ボックス THA209シリーズの画像
分岐型 防水中継ボックス THA209シリーズの画像
分岐型 防水中継ボックス THA209シリーズの画像
分岐型 防水中継ボックス THA209シリーズの画像
分岐型 防水中継ボックス THA209シリーズの画像
分岐型 防水中継ボックス THA209シリーズの画像
分岐型 防水中継ボックス THA209シリーズの画像
分岐型 防水中継ボックス THA209シリーズの画像
分岐型 防水中継ボックス THA209シリーズの画像
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1

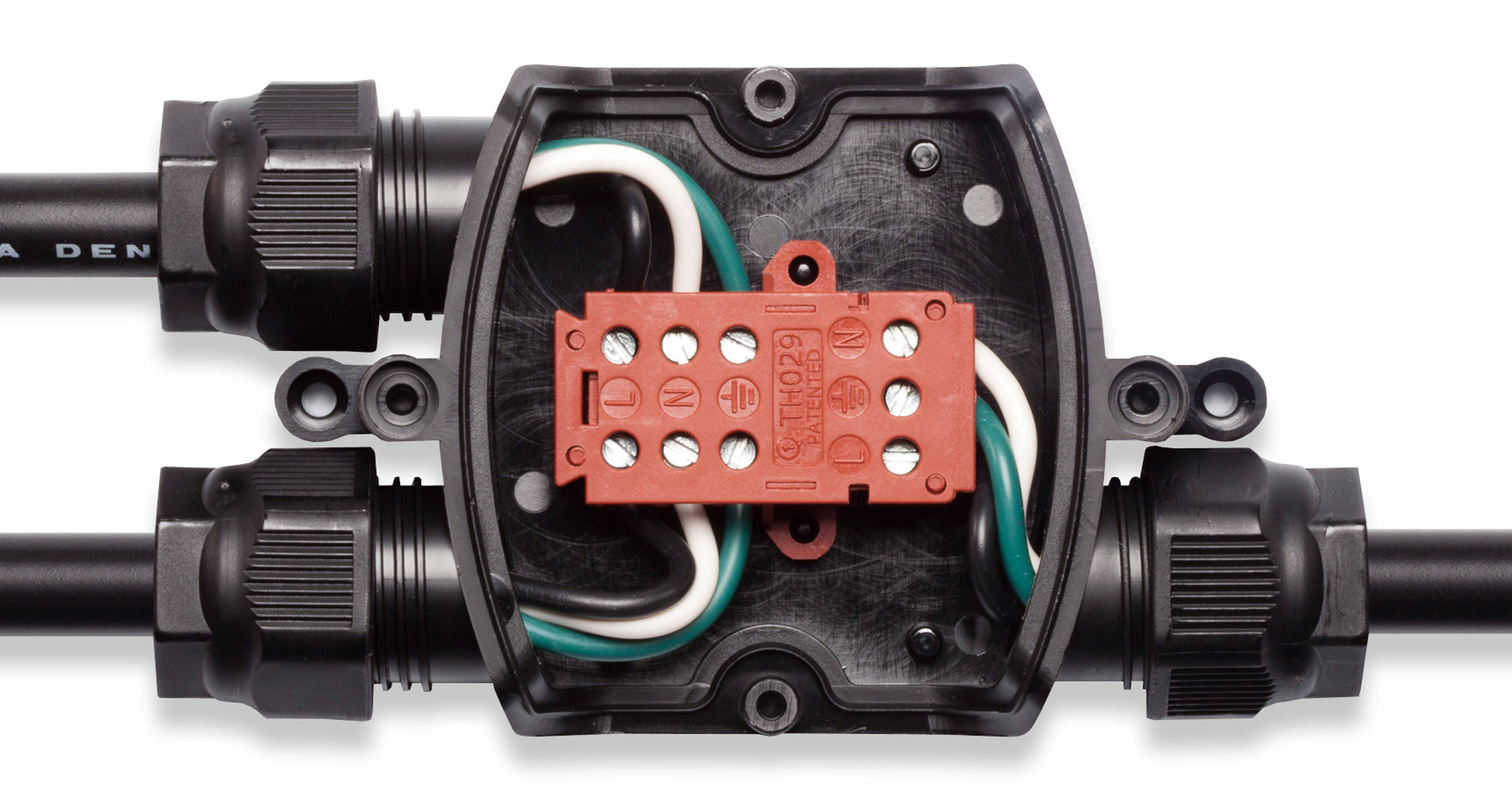

ケーブルグランドとボディーが一体構造の防水中継ボックスです。3分岐タイプと4分岐タイプがあります。
保護等級IP68の高い防水性のジャンクションボックスです。
端子台は取外し可能で、結線方式はネジ式ですので手軽に作業ができます。
端子部は端子台無し、3P、5P、8P、3WP、4WP、3LPの7タイプから選択可能です。
オプション部品のゴムブッシュを使用して、さまざまな線径のケーブルに対応できます。

【ボックス スペック】
保護等級 : IP68相当 0.5bar/3h(水深5mに3時間 試験クリア)
使用温度範囲 : -40℃~+125℃
EN60529 : 1991+A1:2000、EN60998-1 : 2004規格準拠

【端子台 スペック】
3P・5P・8P端子台 結線ネジ:M3マイナス
定格:AC450V 24A
適合電線:より線0.5m㎡~2.5m㎡

3WP・4WP端子台 結線ネジ:M3マイナス
定格:AC450V 32A
適合電線:最大4.0m㎡(より線)

3LP端子台  結線ネジ:M3.5プラス
定格:AC450V 41A
適合電線:最大6.0m㎡(より線)

型番・寸法・標準価格

型番 外寸 分岐数 端子台極数 定格 適合電線 自重(g) 標準価格 PDF図 DXF図 DWG図
W H D
THA209A-N 120 28 65 3分岐 端子台無し - - 61.6 1660 PDF DXF DWG
THA209A-3P 120 28 65 3分岐 3P AC450V 24A 0.5~2.5m㎡(より線) 74.7 2240 PDF DXF DWG
THA209A-5P 120 28 65 3分岐 5P AC450V 24A 0.5~2.5m㎡(より線) 79.2 2410 PDF DXF DWG
THA209A-8P 120 28 65 3分岐 8P AC450V 24A 0.5~2.5m㎡(より線) 87.9 2860 PDF DXF DWG
THA209A-3LP 120 28 65 3分岐 3P AC450V 41A 最大6.0m㎡(より線) 94.9 2510 PDF DXF DWG
THA209A-3WP 120 28 65 3分岐 3WP(コモン端子台) AC450V 32A 最大4.0m㎡(より線) 82.1 2530 PDF DXF DWG
THA209A-4WP 120 28 65 3分岐 4WP(コモン端子台) AC450V 32A 最大4.0m㎡(より線) 89.6 2960 PDF DXF DWG
THA209B-N 120 28 65 4分岐 端子台無し - - 70 1700 PDF DXF DWG
THA209B-3P 120 28 65 4分岐 3P AC450V 24A 0.5~2.5m㎡(より線) 82.7 2280 PDF DXF DWG
THA209B-5P 120 28 65 4分岐 5P AC450V 24A 0.5~2.5m㎡(より線) 86.8 2440 PDF DXF DWG
THA209B-8P 120 28 65 4分岐 8P AC450V 24A 0.5~2.5m㎡(より線) 95.7 2880 PDF DXF DWG
THA209B-3LP 120 28 65 4分岐 3P AC450V 41A 最大6.0m㎡(より線) 103.1 2540 PDF DXF DWG
THA209B-3WP 120 28 65 4分岐 3WP(コモン端子台) AC450V 32A 最大4.0m㎡(より線) 90.1 2560 PDF DXF DWG
THA209B-4WP 120 28 65 4分岐 4WP(コモン端子台) AC450V 32A 最大4.0m㎡(より線) 97.6 2990 PDF DXF DWG
