シームレス型ケーブルグランド THA45シリーズ

THA45シリーズ PDFカタログ

カテゴリ：IP68ケーブルグランド、ゴムブッシュ一体型ケーブルグランド、Mネジケーブルグランド、ケーブルクランプ、キャプコン、シールコネクタ

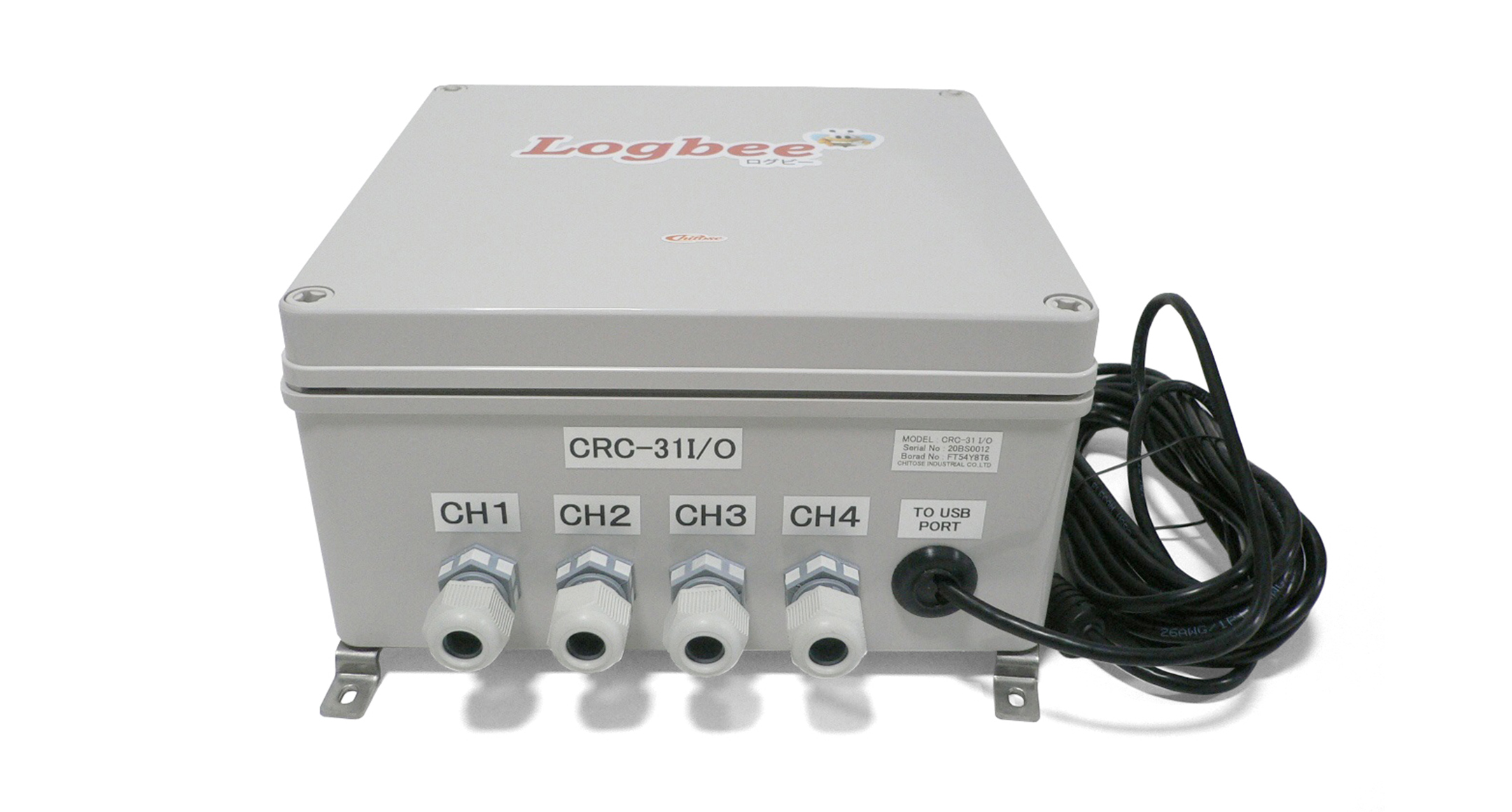

本体とゴムブッシュが一体成型され、隙間のない構造の高防水型ケーブルグランドです。
水深50mに1時間相当防水のIP68ケーブルグランドで、耐熱温度も高く過酷な環境でも使用可能です。

【ラインナップ】
サイズ：ネジサイズM16～M25、対応ケーブル径φ5mm～φ17mm、φ6×2穴タイプ、合計5タイプ
色タイプ : ライトグレー/グレー、ブラック/グレー、ブラック/グリーンの3タイプが選択可能

【スペック】
保護等級 : IP68 5bar/1h（水深50mに1時間相当の防水）
使用温度範囲 : -40℃～＋125℃
EN50262 Var.Aに準拠

【主な材質】
キャップ=グラスファイバー入りポリアミド(PA66GF)
コネクタ本体=ポリアミド(PA66)・TPE
ナット=ポリアミド(PA66)

締付トルク値参考資料

型番・寸法・標準価格※標準価格は目安の販売価格となります。

型番	ネジ規格	取付穴径	適合ケーブル径mm	色	自重（g）	販売単位	標準価格(税別)	PDF図	DXF図	DWG図
THA450-16SB	M16×1.5	φ15.7	5～7.5	ブラック/グレー	8.1	1個	220	PDF	DXF	DWG
THA450-16SG	M16×1.5	φ15.7	5～7.5	ブラック/グリーン	8.1	1個	220	PDF	DXF	DWG
THA450-16SL	M16×1.5	φ15.7	5～7.5	ライトグレー/グレー	8.1	1個	220	PDF	DXF	DWG
THA450-16LB	M16×1.5	φ15.7	7.5～9.5	ブラック/グレー	8	1個	220	PDF	DXF	DWG
THA450-16LG	M16×1.5	φ15.7	7.5～9.5	ブラック/グリーン	8	1個	220	PDF	DXF	DWG
THA450-16LL	M16×1.5	φ15.7	7.5～9.5	ライトグレー/グレー	8	1個	220	PDF	DXF	DWG
THA451-20B	M20×1.5	φ20.2	10.5～14	ブラック/グレー	11.4	1個	250	PDF	DXF	DWG
THA451-20G	M20×1.5	φ20.2	10.5～14	ブラック/グリーン	11.4	1個	250	PDF	DXF	DWG
THA451-20L	M20×1.5	φ20.2	10.5～14	ライトグレー/グレー	11.4	1個	250	PDF	DXF	DWG
THA451-20-2B	M20×1.5	φ20.2	φ6×2	ブラック/グレー	11.9	1個	250	PDF	DXF	DWG
THA451-20-2G	M20×1.5	φ20.2	φ6×2	ブラック/グリーン	11.9	1個	250	PDF	DXF	DWG
THA451-20-2L	M20×1.5	φ20.2	φ6×2	ライトグレー/グレー	11.9	1個	250	PDF	DXF	DWG
THA452-25B	M25×1.5	φ25.2	14～17	ブラック/グレー	19.4	1個	310	PDF	DXF	DWG
THA452-25G	M25×1.5	φ25.2	14～17	ブラック/グリーン	19.4	1個	310	PDF	DXF	DWG
THA452-25L	M25×1.5	φ25.2	14～17	ライトグレー/グレー	19.4	1個	310	PDF	DXF	DWG
