パネルマウント防水コネクタ THB406シリーズ

THB406シリーズ PDFカタログ

カテゴリ:パネルマウント防水コネクタ、パネル取付型コネクタ、防水コネクター、防水中継コネクタ、IP68防水コネクタ、産業用コネクタ、屋外LED照明コネクタ、屋外用コネクタ

パネルマウント防水コネクタ THB406シリーズの画像
パネルマウント防水コネクタ THB406シリーズの画像
パネルマウント防水コネクタ THB406シリーズの画像
パネルマウント防水コネクタ THB406シリーズの画像
パネルマウント防水コネクタ THB406シリーズの画像
パネルマウント防水コネクタ THB406シリーズの画像
パネルマウント防水コネクタ THB406シリーズの画像
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1

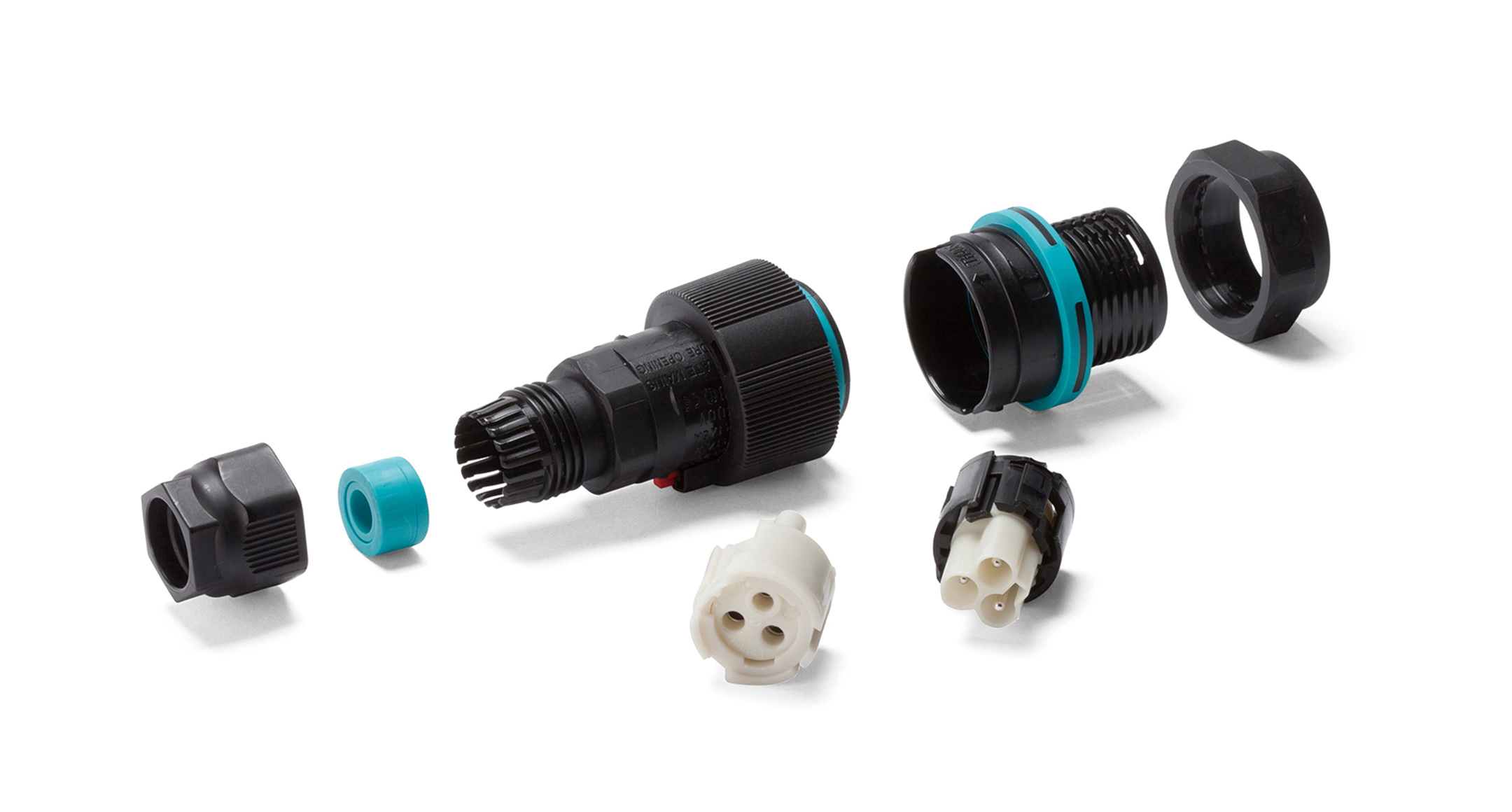

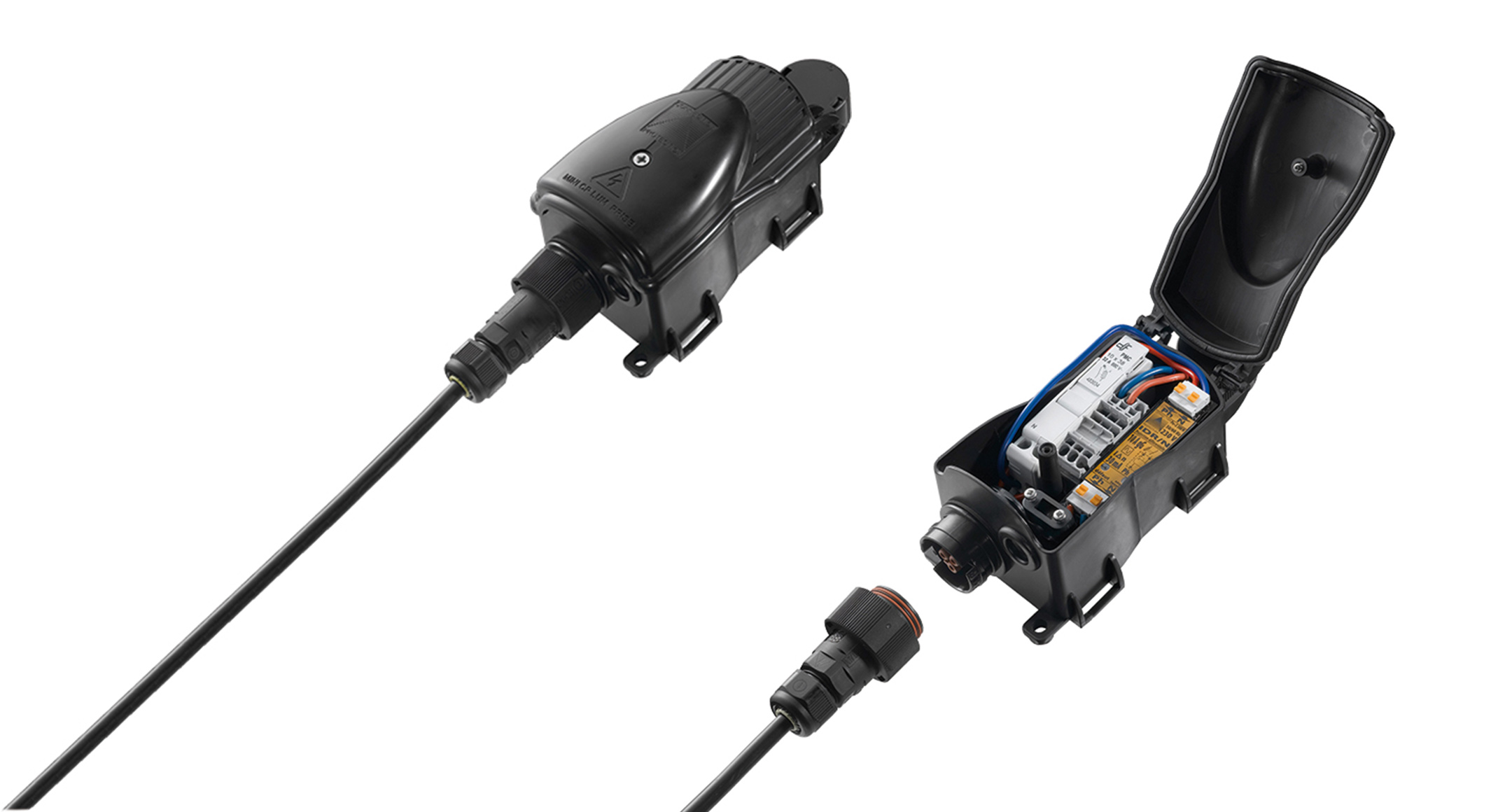

パネルや筐体に取付けて挿抜が出来る防水中継コネクタです。
プラグ側(オス)とソケット側(メス)がセットになっています。
結線方式はネジ式で手軽に作業ができます。
端子部は3P、6Pの2タイプから選択可能です。
屋外用LED照明、地下配線、工作機械、プラント、船舶、農業などの電力・モーター・センサーの中継接続にご利用頂けます。

【スペック】
保護等級 : IP68 0.5bar/1h(水深5mに1時間相当の防水試験クリア)
使用温度範囲 : -40℃~+125℃
適合ケーブル径:φ7~φ13.5
EN61984に準拠

【定格・仕様】
定格電圧:AC400V
定格電流:25A(3P)、17.5A(6P)
適合電線:より線0.5㎟~4.0㎟
接触抵抗:5mΩ以下
インパルス耐電圧:4kV(3P)、6kV(6P)

型番・寸法・標準価格

型番 露出部コネクタ外形寸法 適合ケーブル外径 端子極数 定格電圧 定格電流 適合接続電線 取付可能板厚 標準価格 PDF図 DXF図 DWG図
THB406-3P φ38×82mm φ7~13.5 3P AC400V 25A 0.5~4.0m㎡(より線) 最大10.0mm 2270 PDF DXF DWG
THB406-6P φ38×82mm φ7~13.5 6P AC400V 17.5A 0.5~4.0m㎡(より線) 最大10.0mm 2760 PDF DXF DWG
