パネルマウント防水中継コネクタ THB406シリーズ
THB406シリーズ PDFカタログカテゴリ：パネルマウント防水コネクタ、パネル取付型コネクタ、防水コネクター、防水中継コネクタ、IP68防水コネクタ、産業用コネクタ、屋外LED照明コネクタ、屋外用コネクタ
パネルや筐体に取付けて挿抜が出来る防水中継コネクタです。
プラグ側(オス)とソケット側(メス)がセットになっています。
結線方式はネジ式で手軽に作業ができます。
端子部は3P、6P、8Pから選択可能です。
THB406-3PはUL2238 / C22.2 No.182.3認証製品です。
接続時は安全性の面から、1次側をメス（ソケット側）、2次側をオス（プラグ側）になるよう
コネクタを配置してください。

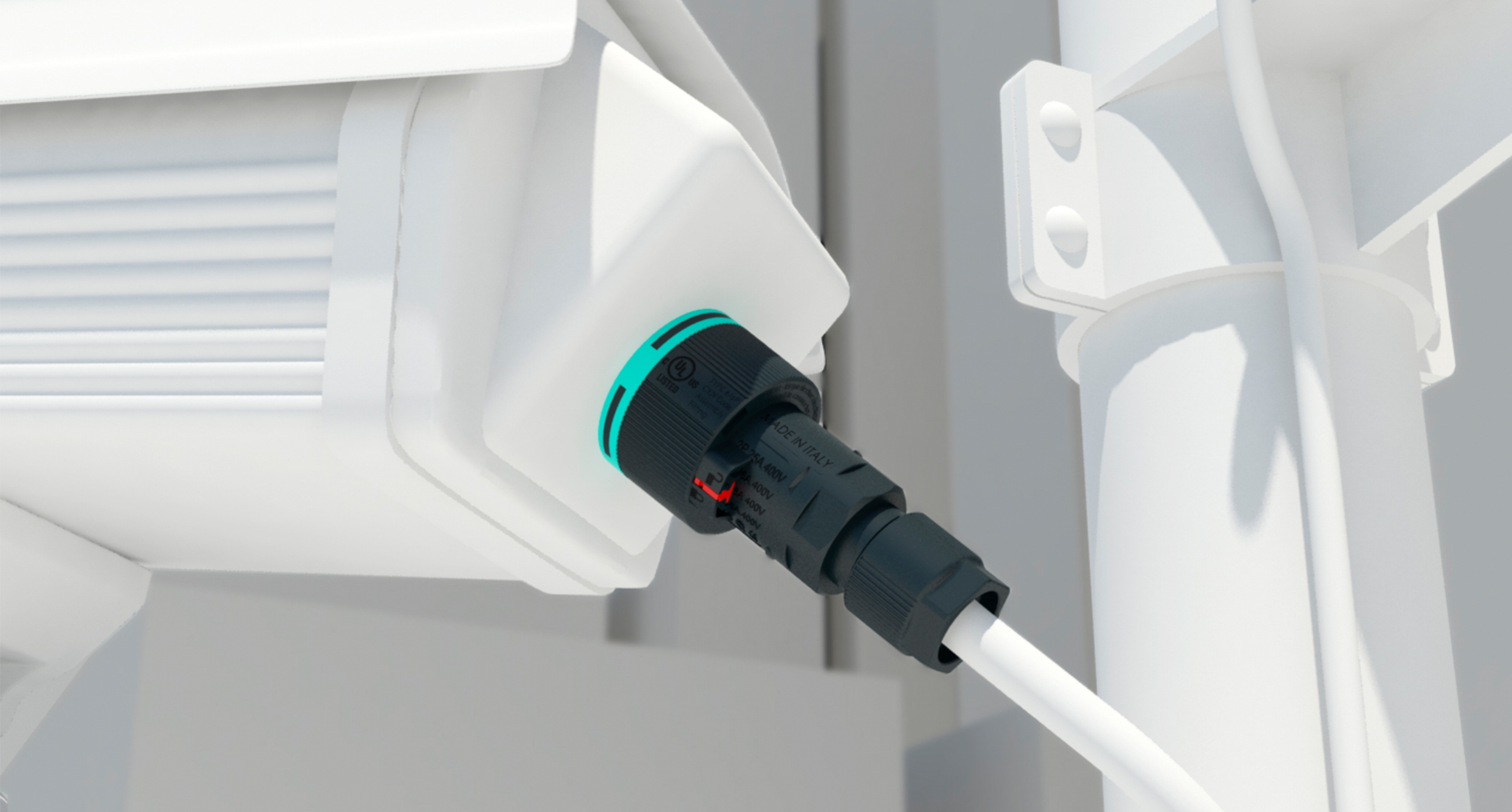

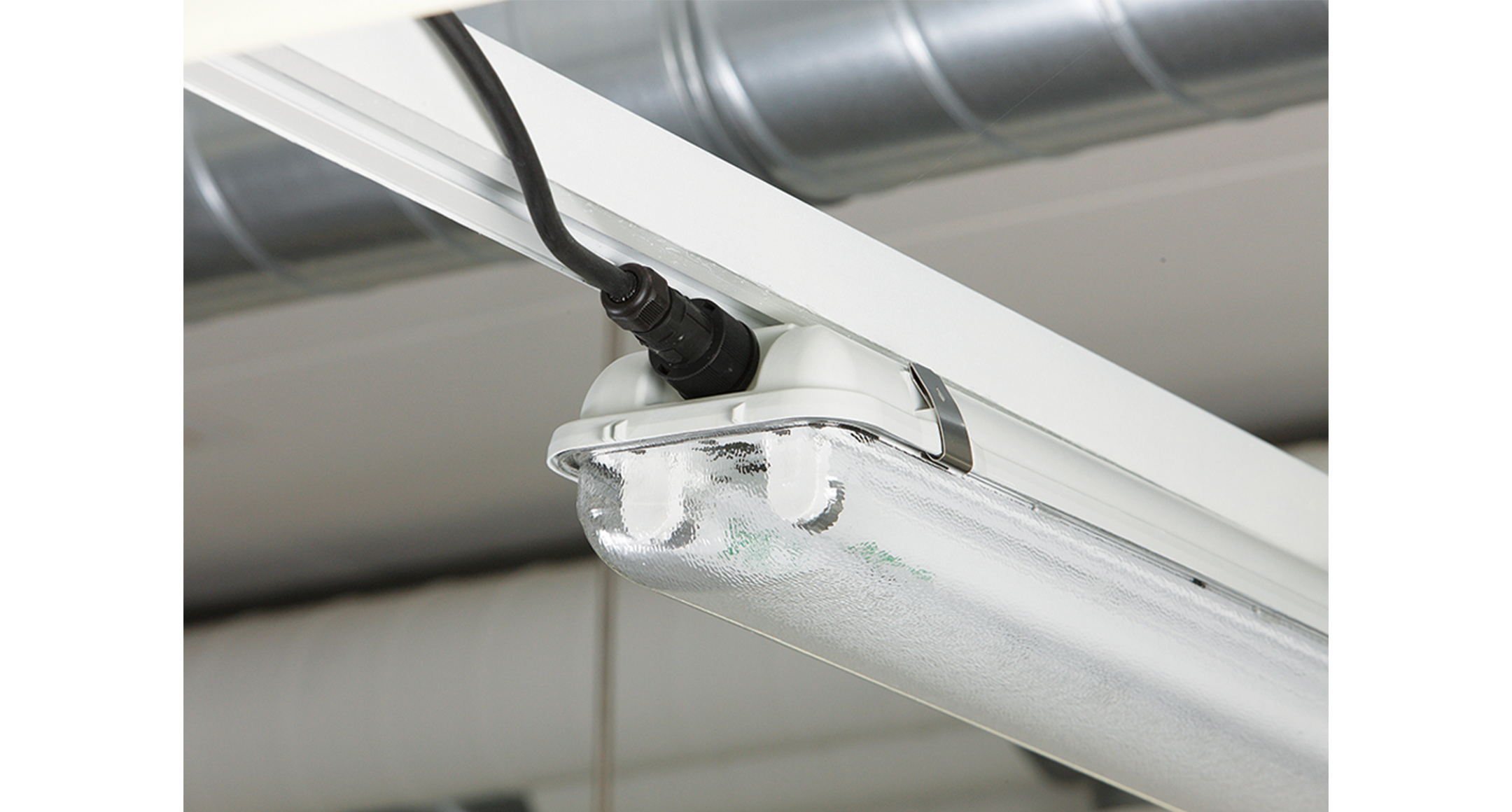

屋外用LED照明、地下配線、工作機械、プラント、船舶、農業などの電力・モーター・センサーの中継接続にご利用頂けます。
【スペック】
保護等級 : IP68 1bar/1h（水深10mに1時間の防水試験クリア）
使用温度範囲 : -40℃～＋125℃
適合ケーブル径：φ7～φ13.5
EN61984に準拠
【定格・仕様】
型番：THB406-3P
定格電圧：最大AC400V
定格電流：最大25A（EN61984）/最大20A（UL2238/C22.2No.182.3）
適合電線：より線0.5m㎡～4.0m㎡
インパルス耐電圧：4kV
挿抜回数：1000回
型番：THB406-6P
定格電圧：最大AC400V
定格電流：最大17.5A
適合電線：より線0.5m㎡～4.0m㎡
インパルス耐電圧：6kV
挿抜回数：1000回
型番：THB406-8P
定格電圧：最大AC400V （DC60V）
定格電流：最大10A AC/DC
適合電線：より線0.25m㎡～1.0m㎡
インパルス耐電圧：2.5kV
挿抜回数：1000回
プラグ側(オス)とソケット側(メス)がセットになっています。
結線方式はネジ式で手軽に作業ができます。
端子部は3P、6P、8Pから選択可能です。
THB406-3PはUL2238 / C22.2 No.182.3認証製品です。
接続時は安全性の面から、1次側をメス（ソケット側）、2次側をオス（プラグ側）になるよう
コネクタを配置してください。
屋外用LED照明、地下配線、工作機械、プラント、船舶、農業などの電力・モーター・センサーの中継接続にご利用頂けます。
【スペック】
保護等級 : IP68 1bar/1h（水深10mに1時間の防水試験クリア）
使用温度範囲 : -40℃～＋125℃
適合ケーブル径：φ7～φ13.5
EN61984に準拠
【定格・仕様】
型番：THB406-3P
定格電圧：最大AC400V
定格電流：最大25A（EN61984）/最大20A（UL2238/C22.2No.182.3）
適合電線：より線0.5m㎡～4.0m㎡
インパルス耐電圧：4kV
挿抜回数：1000回
型番：THB406-6P
定格電圧：最大AC400V
定格電流：最大17.5A
適合電線：より線0.5m㎡～4.0m㎡
インパルス耐電圧：6kV
挿抜回数：1000回
型番：THB406-8P
定格電圧：最大AC400V （DC60V）
定格電流：最大10A AC/DC
適合電線：より線0.25m㎡～1.0m㎡
インパルス耐電圧：2.5kV
挿抜回数：1000回
型番・寸法・標準価格※標準価格は目安の販売価格となります。
| 型番 | 露出部コネクタ外形寸法 | 適合ケーブル外径 | 端子極数 | 定格電圧 | 定格電流 | 適合接続電線 | 取付可能板厚 | 自重（g） | 標準価格(税別) | PDF図 | DXF図 | DWG図 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| THB406-3P | φ38×82mm | φ7～13.5 | 3P | 最大AC400V | 最大25A | 0.5～4.0m㎡（より線） | 最大10.0mm | 50.1 | 2440 | DXF | DWG | |
| THB406-6P | φ38×82mm | φ7～13.5 | 6P | 最大AC400V | 最大17.5A | 0.5～4.0m㎡（より線） | 最大10.0mm | 32.3 | 2880 | DXF | DWG | |
| THB406-8P | φ38×82mm | φ7～13.5 | 8P | 最大AC400V（DC60V） | 最大10A AC/DC | 0.25～1.0m㎡（より線） | 最大10.0mm | 72.5 | 3720 | DXF | DWG |
