取手付EIAラックケース YERHシリーズ

TOP
>
製品情報
>
ラックマウントケース・ラックマウントシャーシ
>
取手付EIAラックケース YERHシリーズ

カテゴリ：取手付ラックケース、ハンドル付EIAラックケース、19インチラックマウントケース、ラックマウントシャーシ

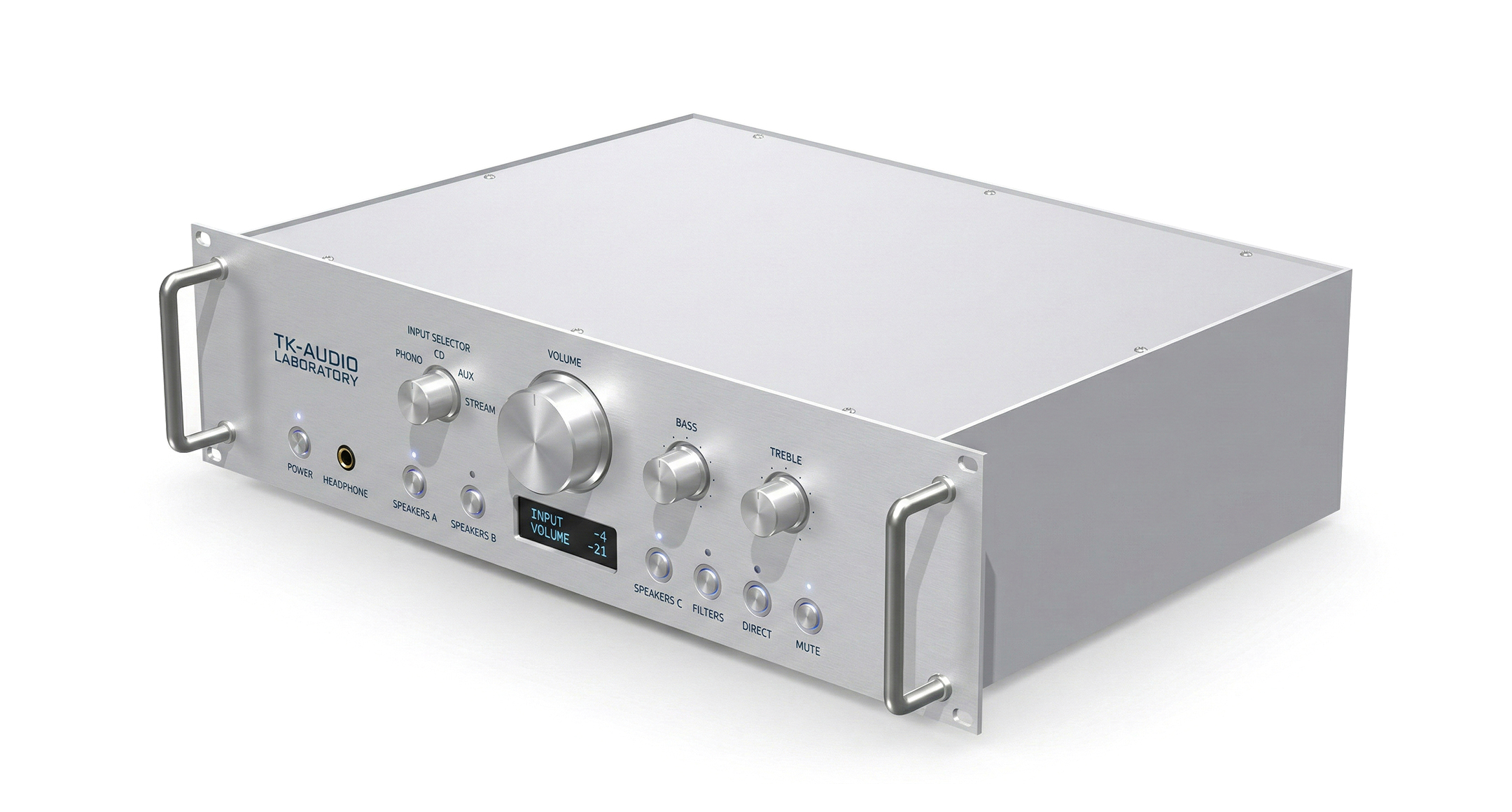

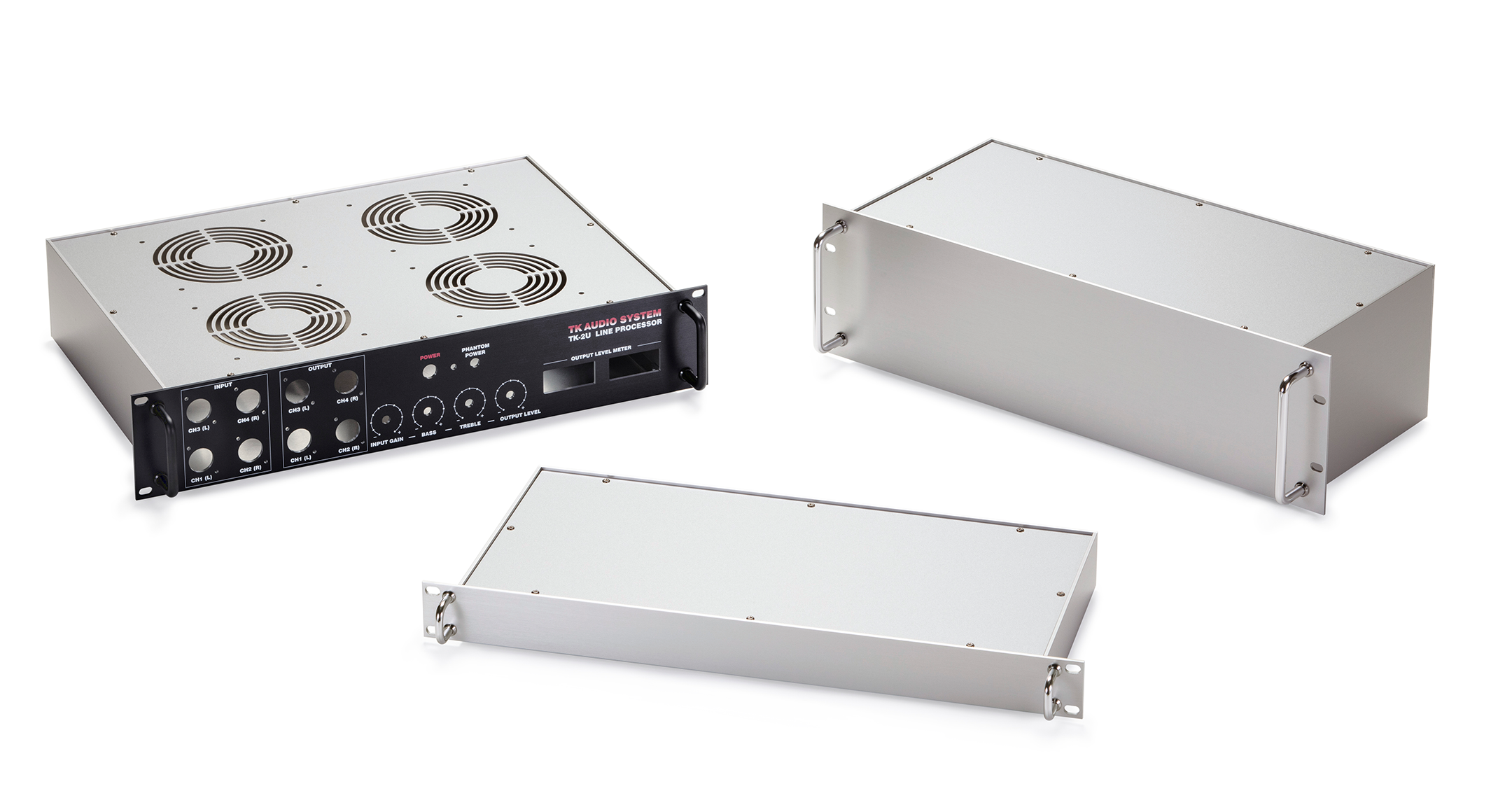

取手付のEIA規格19インチラックマウントケースです。
外枠4面がアルミ押出材で構成され、有効幅が424mmと内部有効面積が広い構造です。

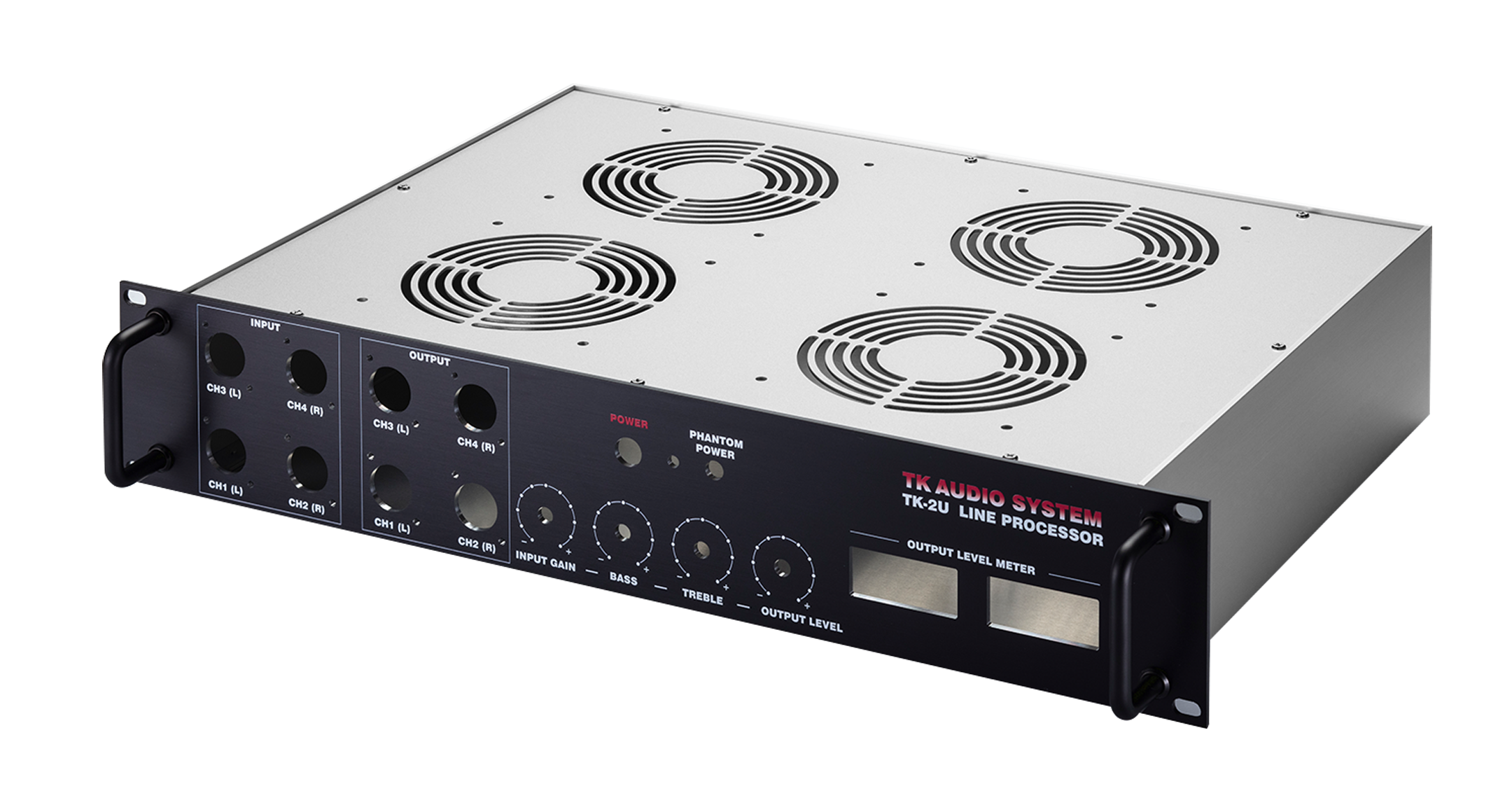

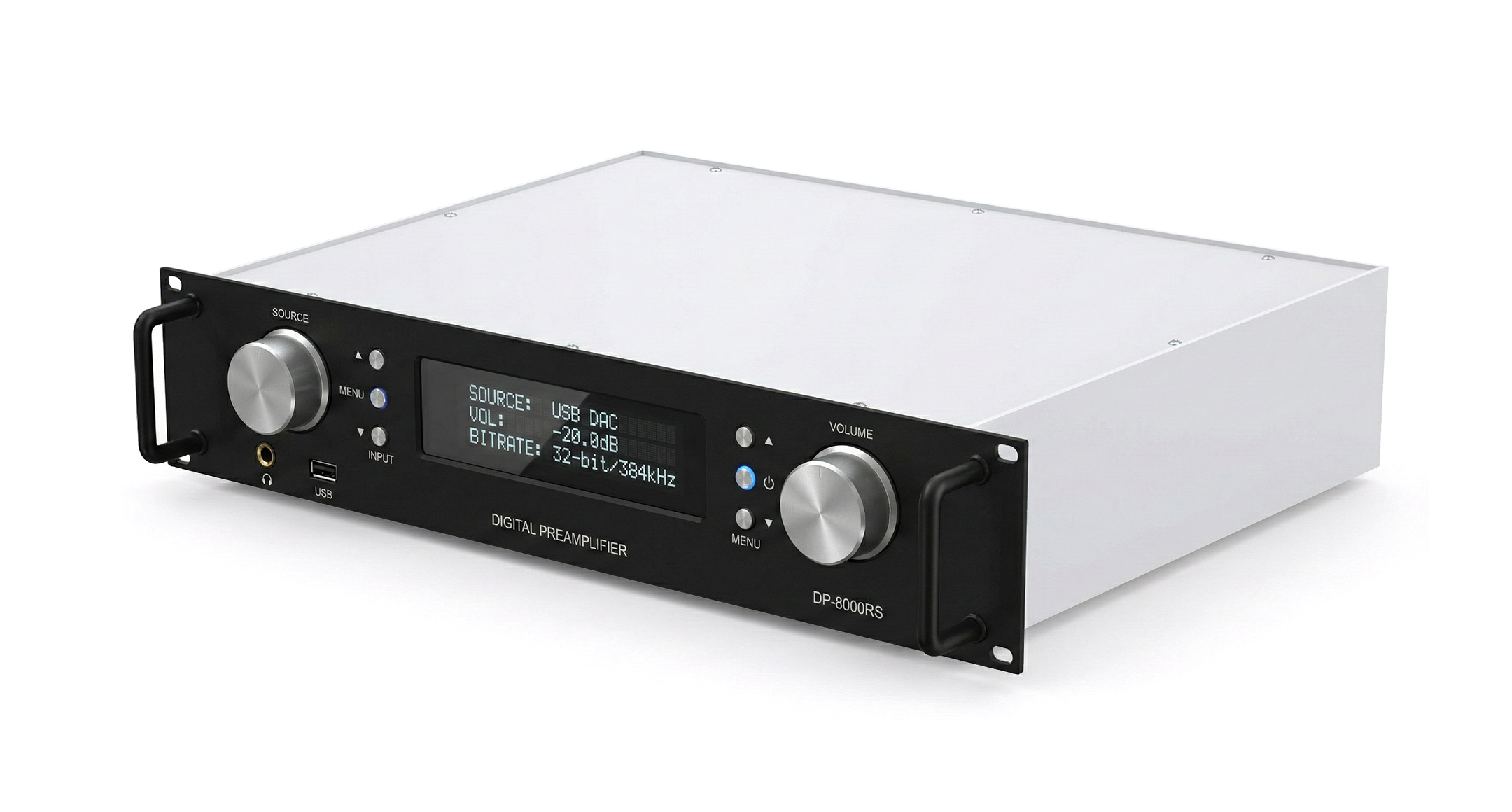

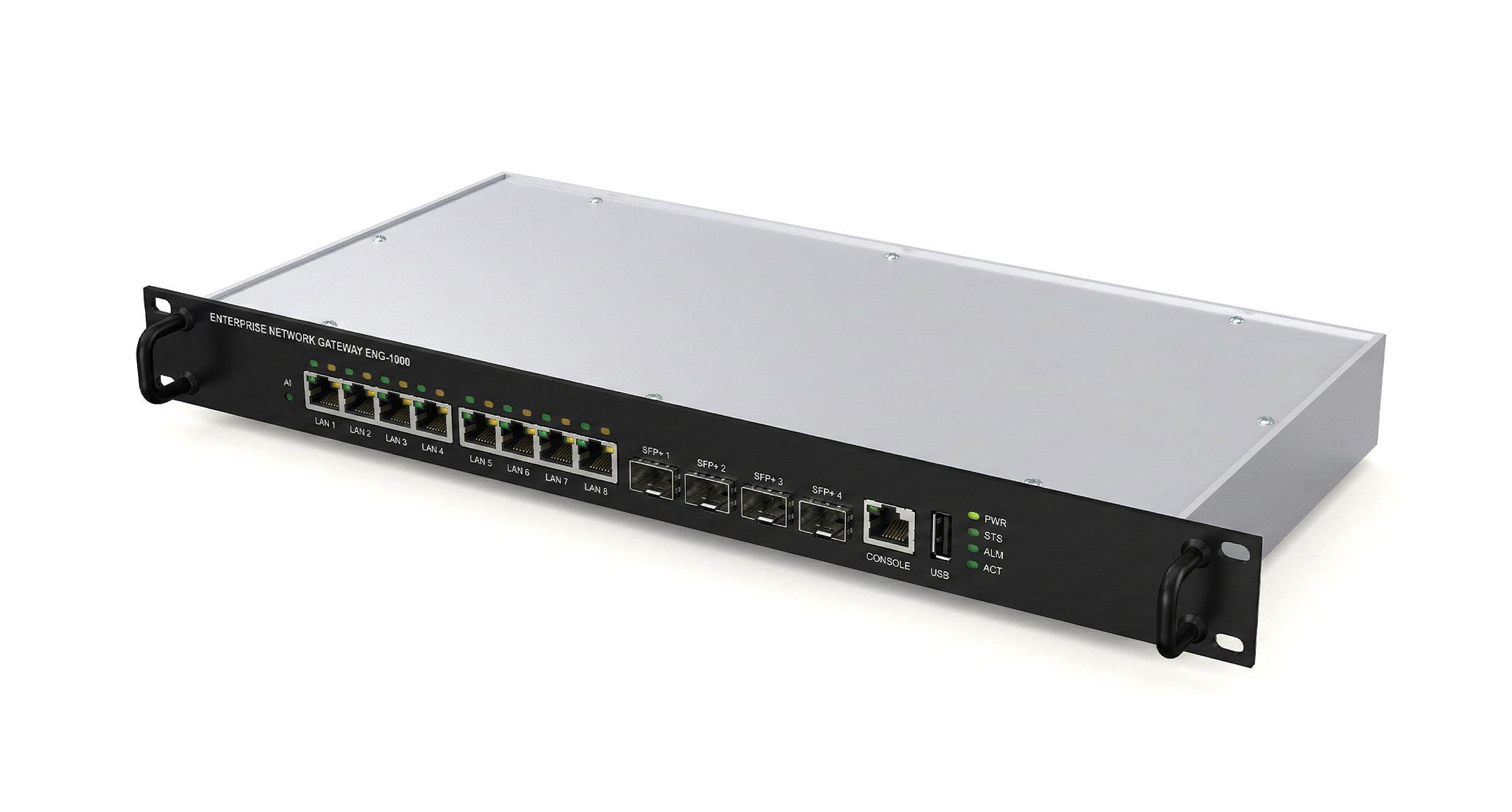

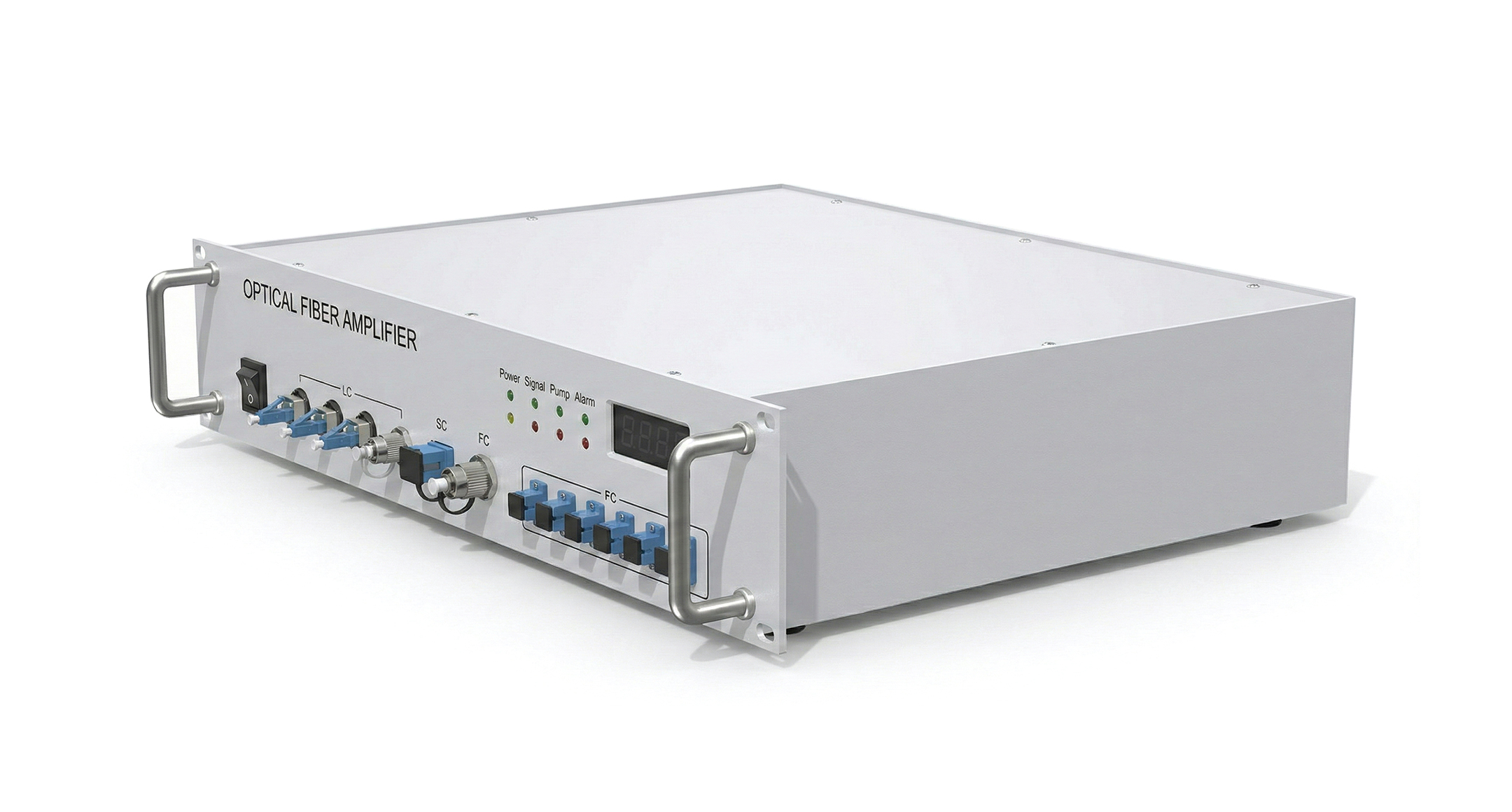

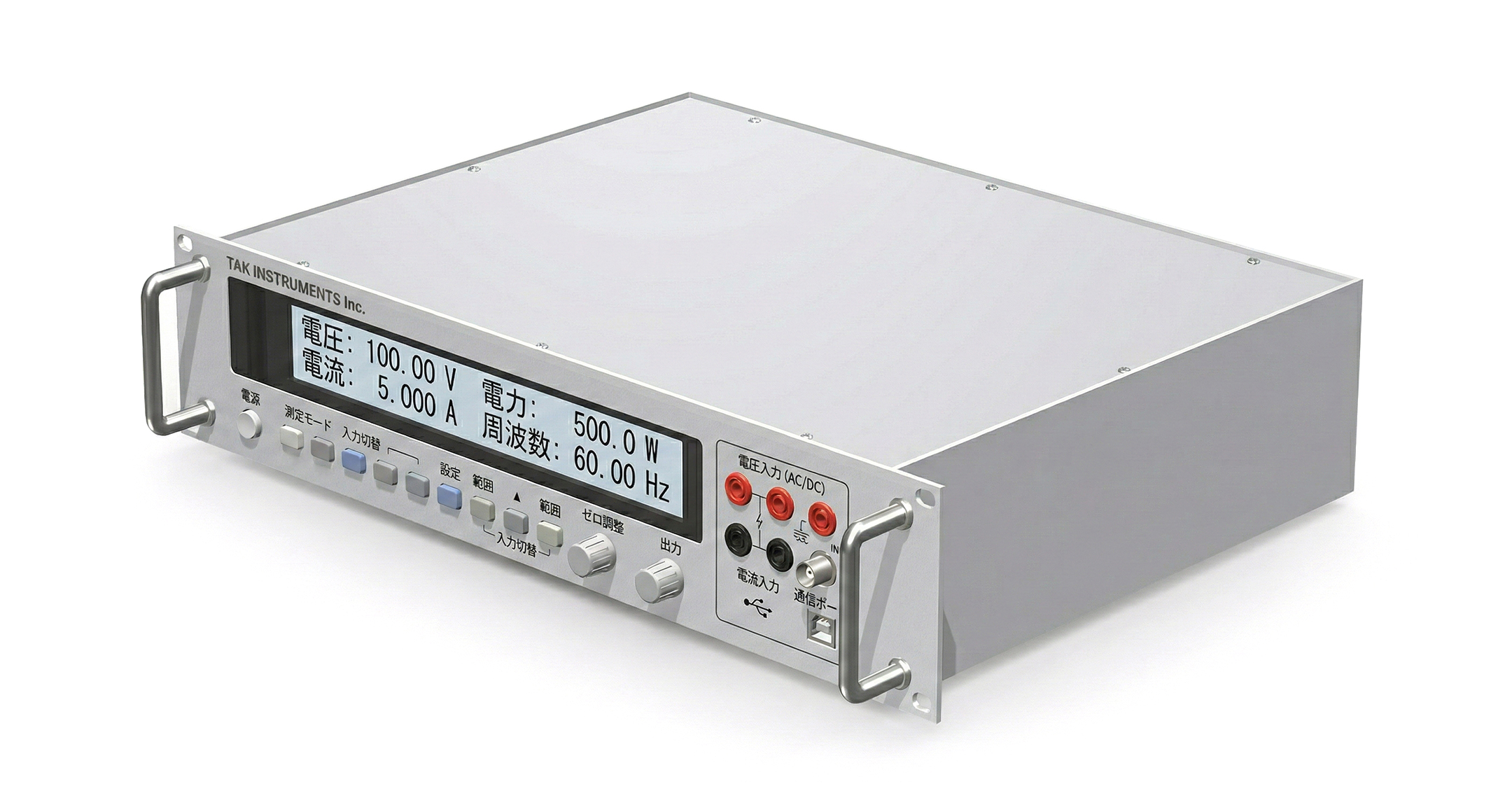

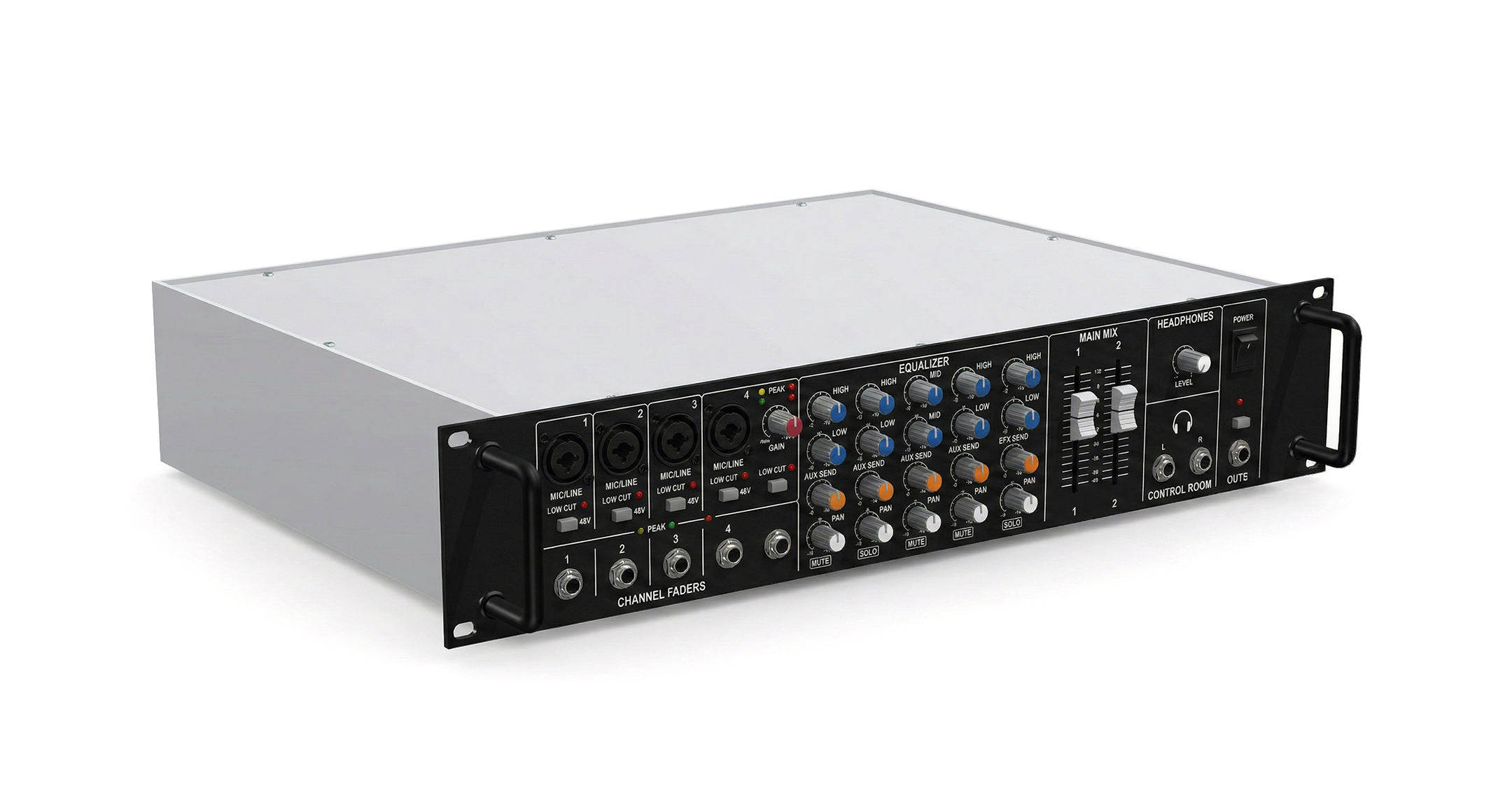

フロントパネルはシルバー、ブラックの2色があります。
パネル・側板・天底板はアルミ製で、組立式ですので、加工・インクジェット印刷・塗装が大変しやすいEIA規格のラックケースです。

【ラインナップ】
サイズ：高さが3種類、奥行が3種類の合計9サイズ。
フロントパネル色仕様：シルバー(Sタイプ)とブラック(Bタイプ)が選択可能。

※ 発売予定日：26年1月中旬

YERHシリーズ組立説明図

型番・寸法・標準価格※標準価格は目安の販売価格となります。▶︎ カスタム加工図面の描き方

型番	外寸			内寸			フロントパネル表面処理	自重(g)	標準価格(税別)	PDF図	DXF図	DWG図	3D CAD
型番	W	H	D	w	h	d	フロントパネル表面処理	自重(g)	標準価格(税別)	PDF図	DXF図	DWG図	3D CAD
YERH44-20B	482.6	44	200	424	36	194	ブラックアルマイト	1390	13450
YERH44-20S	482.6	44	200	424	36	194	シルバーアルマイト	1390	13450
YERH44-32B	482.6	44	320	424	36	314	ブラックアルマイト	1950	15680
YERH44-32S	482.6	44	320	424	36	314	シルバーアルマイト	1950	15680
YERH44-43B	482.6	44	430	424	36	424	ブラックアルマイト	2390	18680
YERH44-43S	482.6	44	430	424	36	424	シルバーアルマイト	2390	18680
YERH88-20B	482.6	88	200	424	80	194	ブラックアルマイト	1890	16690
YERH88-20S	482.6	88	200	424	80	194	シルバーアルマイト	1890	16690
YERH88-32B	482.6	88	320	424	80	314	ブラックアルマイト	2530	19100
YERH88-32S	482.6	88	320	424	80	314	シルバーアルマイト	2530	19100
YERH88-43B	482.6	88	430	424	80	424	ブラックアルマイト	3020	22770
YERH88-43S	482.6	88	430	424	80	424	シルバーアルマイト	3020	22770
YERH133-20B	482.6	132.5	200	424	124.5	194	ブラックアルマイト	2270	19260
YERH133-20S	482.6	132.5	200	424	124.5	194	シルバーアルマイト	2270	19260
YERH133-32B	482.6	132.5	320	424	124.5	314	ブラックアルマイト	2970	21810
YERH133-32S	482.6	132.5	320	424	124.5	314	シルバーアルマイト	2970	21810
YERH133-43B	482.6	132.5	430	424	124.5	424	ブラックアルマイト	3630	25750
YERH133-43S	482.6	132.5	430	424	124.5	424	シルバーアルマイト	3630	25750
