放熱型 フリーサイズアルミケース AWASシリーズ
AWASシリーズ PDFカタログカテゴリ：フリーサイズケース、ヒートシンクケース、熱対策型アルミケース、放熱フィン付ケース、ファンレスPCケース、組込みPCケース、オーディオアンプケース
サイドに放熱フィンが付いた熱対策型アルミケースです。
WH(幅・高さ)寸法が8サイズ、D(奥行)寸法が50～700mmまで0.1mm単位で指定できるフリーサイズケースです。
フロント/リアパネルのエッジ部はアルミ削り出し加工により高級感のある仕上がりなので、産業機器はもちろんオーディオ機器にも利用可能です。
内部は導通している為、シールド効果があります。
ボディーフレーム内部には差込溝が付いており、基板やシャーシをスライドさせ入れる事が出来ます。

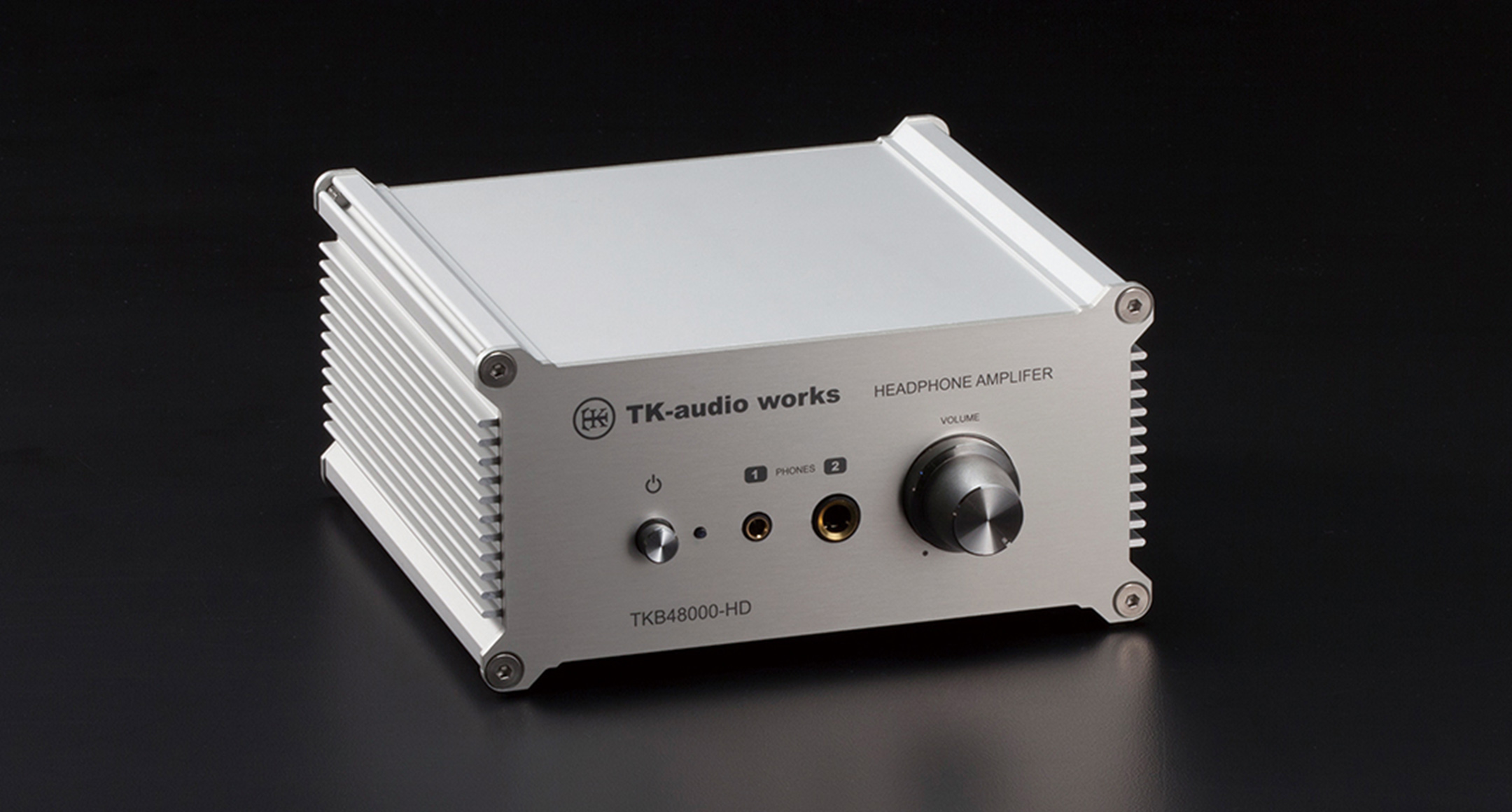

産業用ファンレスコンピューター、測定器、電源措置、デジタルオーディオアンプ、ヘッドフォンアンプ等のご利用に最適です。
サイズ指定範囲：WH(幅・高さ)寸法が8サイズ、D(奥行)寸法が50～700mmまで0.1mm単位
製作納期：受注確認後、実働2日目発送
※1台から製作いたします。
※ダウンロード頂けるCAD図は代表図となります。
お客様の希望寸法に合わせてD寸法を変更してご利用下さい。
価格は数量によって変動します。
↓こちらの「フリーサイズWEB見積ページ」で価格をご確認下さい。
WH(幅・高さ)寸法が8サイズ、D(奥行)寸法が50～700mmまで0.1mm単位で指定できるフリーサイズケースです。
フロント/リアパネルのエッジ部はアルミ削り出し加工により高級感のある仕上がりなので、産業機器はもちろんオーディオ機器にも利用可能です。
内部は導通している為、シールド効果があります。
ボディーフレーム内部には差込溝が付いており、基板やシャーシをスライドさせ入れる事が出来ます。
産業用ファンレスコンピューター、測定器、電源措置、デジタルオーディオアンプ、ヘッドフォンアンプ等のご利用に最適です。
サイズ指定範囲：WH(幅・高さ)寸法が8サイズ、D(奥行)寸法が50～700mmまで0.1mm単位
製作納期：受注確認後、実働2日目発送
※1台から製作いたします。
※ダウンロード頂けるCAD図は代表図となります。
お客様の希望寸法に合わせてD寸法を変更してご利用下さい。
価格は数量によって変動します。
↓こちらの「フリーサイズWEB見積ページ」で価格をご確認下さい。
型番・寸法・標準価格※標準価格は目安の販売価格となります。▶︎ カスタム加工図面の描き方
| 型番 | 外寸 | 内寸 | 標準価格(税別) | PDF図 | DXF図 | DWG図 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| W | H | D | w | h | d | |||||
| AWAS52-32-□SS | 52 | 32 | フリーサイズ指定 | 36 | 16.4 | 指定D寸法－4mm | フリーサイズWEB見積ページでご確認頂けます | DXF | DWG | |
| AWAS61-61-□SS | 61 | 61 | フリーサイズ指定 | 43 | 46 | 指定D寸法－4mm | フリーサイズWEB見積ページでご確認頂けます | DXF | DWG | |
| AWAS76-41-□SS | 76 | 41 | フリーサイズ指定 | 58 | 26 | 指定D寸法－4mm | フリーサイズWEB見積ページでご確認頂けます | DXF | DWG | |
| AWAS82-82-□SS | 82 | 82 | フリーサイズ指定 | 62.5 | 61.5 | 指定D寸法－5mm | フリーサイズWEB見積ページでご確認頂けます | DXF | DWG | |
| AWAS102-52-□SS | 102 | 52 | フリーサイズ指定 | 82.5 | 31.5 | 指定D寸法－5mm | フリーサイズWEB見積ページでご確認頂けます | DXF | DWG | |
| AWAS116-67-□SS | 115.7 | 67 | フリーサイズ指定 | 96.7 | 46 | 指定D寸法－5mm | フリーサイズWEB見積ページでご確認頂けます | DXF | DWG | |
| AWAS152-77-□SS | 152 | 77 | フリーサイズ指定 | 133 | 56 | 指定D寸法－5mm | フリーサイズWEB見積ページでご確認頂けます | DXF | DWG | |
| AWAS202-77-□SS | 202.4 | 77 | フリーサイズ指定 | 183 | 53.5 | 指定D寸法－6mm | フリーサイズWEB見積ページでご確認頂けます | DXF | DWG | |
