エルボ型ケーブルグランド RELシリーズ
RELシリーズ PDFカタログカテゴリ：エルボ型ケーブルグランド、IP67ケーブルグランド、Mネジケーブルグランド、ナイロンケーブルグランド、ケーブルクランプ、キャプコン、L型ケーブルグランド、ボックスコネクタ
ネジ部がMネジ規格の汎用L型ケーブルグランドです。
IP67の防水性となっています。
電線を垂直に配線できます。
ネジサイズM16～M32、 対応ケーブル外径はφ5mm～φ22mmまでです。
ゴムブッシュは耐油性の高いNBRゴムを使用しています。
ラインナップ : ネジサイズM16～M32、対応ケーブル径φ5mm～φ22mm、合計7サイズ
色タイプ : ブラック / RAL 9005近似色
保護等級 : IP67相当（水深1mに30分間相当の防水）
使用温度範囲 : -20℃～＋80℃

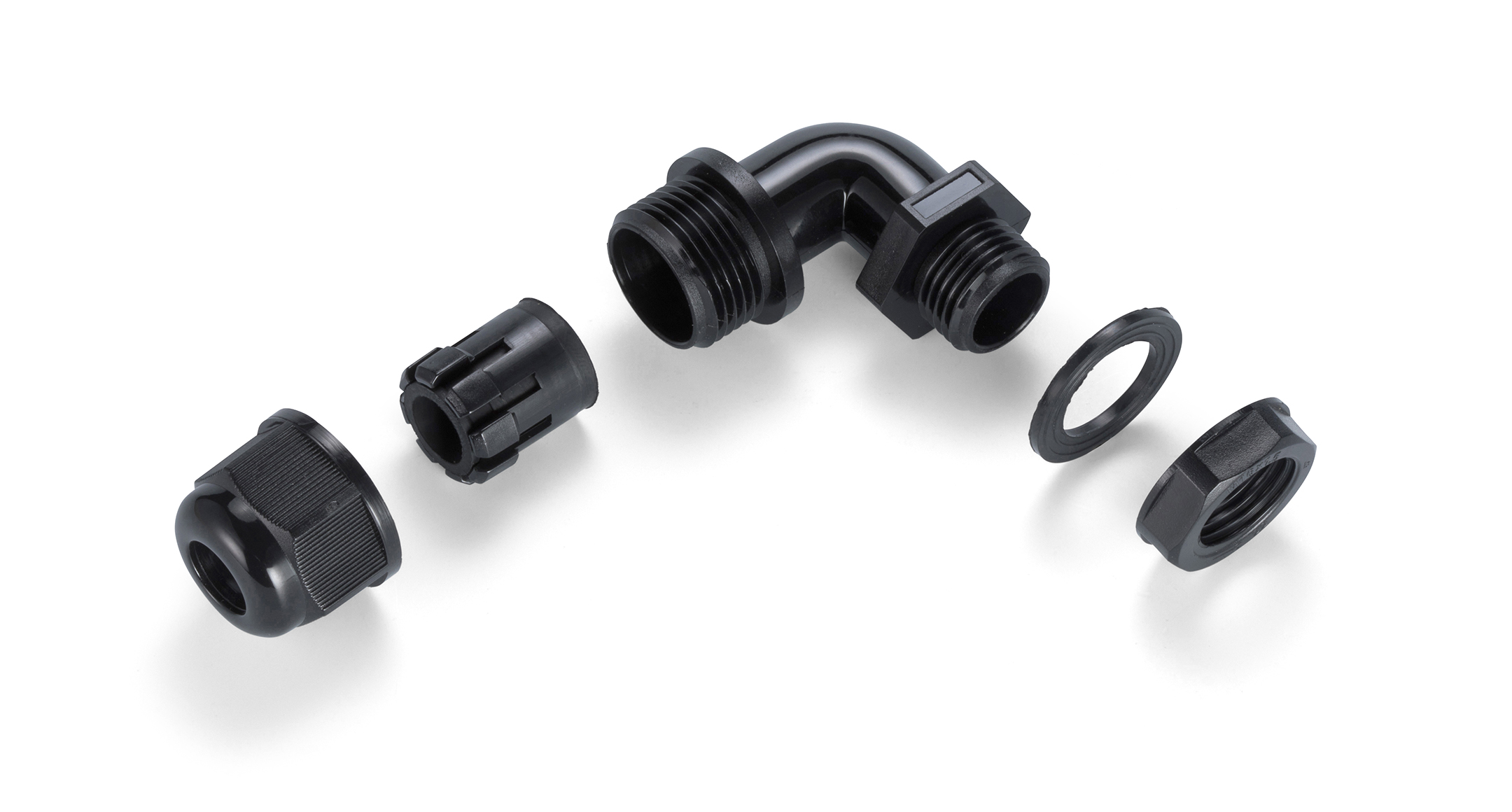

主な材質：キャップ・コネクタ本体・ナット=ポリアミドPA66(UL94V-2)、シールワッシャー=NBR、ゴムブッシュ=NBR/PA66
IP67の防水性となっています。
電線を垂直に配線できます。
ネジサイズM16～M32、 対応ケーブル外径はφ5mm～φ22mmまでです。
ゴムブッシュは耐油性の高いNBRゴムを使用しています。
ラインナップ : ネジサイズM16～M32、対応ケーブル径φ5mm～φ22mm、合計7サイズ
色タイプ : ブラック / RAL 9005近似色
保護等級 : IP67相当（水深1mに30分間相当の防水）
使用温度範囲 : -20℃～＋80℃
主な材質：キャップ・コネクタ本体・ナット=ポリアミドPA66(UL94V-2)、シールワッシャー=NBR、ゴムブッシュ=NBR/PA66
型番・寸法・標準価格※標準価格は目安の販売価格となります。
| 型番 | ネジ規格 | 取付穴径 | 適合ケーブル径mm | 自重（g） | 販売単位 | 標準価格(税別) | PDF図 | DXF図 | DWG図 |
|---|---|---|---|---|---|---|---|---|---|
| REL16-7B | M16×1.5 | φ16.1 | 5～7 | 16 | 1個 | 250 | DXF | DWG | |
| REL16-10B | M16×1.5 | φ16.1 | 8～10 | 15 | 1個 | 260 | DXF | DWG | |
| REL20-11B | M20×1.5 | φ20.1 | 7～11 | 26.5 | 1個 | 420 | DXF | DWG | |
| REL20-14B | M20×1.5 | φ20.1 | 11～14 | 26 | 1個 | 380 | DXF | DWG | |
| REL25-16B | M25×1.5 | φ25.1 | 12～16 | 39.5 | 1個 | 670 | DXF | DWG | |
| REL25-18B | M25×1.5 | φ25.1 | 15～18 | 38.5 | 1個 | 600 | DXF | DWG | |
| REL32-22B | M32×1.5 | φ32.1 | 18～22 | 59.5 | 1個 | 1020 | DXF | DWG |
サンプル依頼フォーム
こちらの製品は無償サンプルの提供が可能です。
