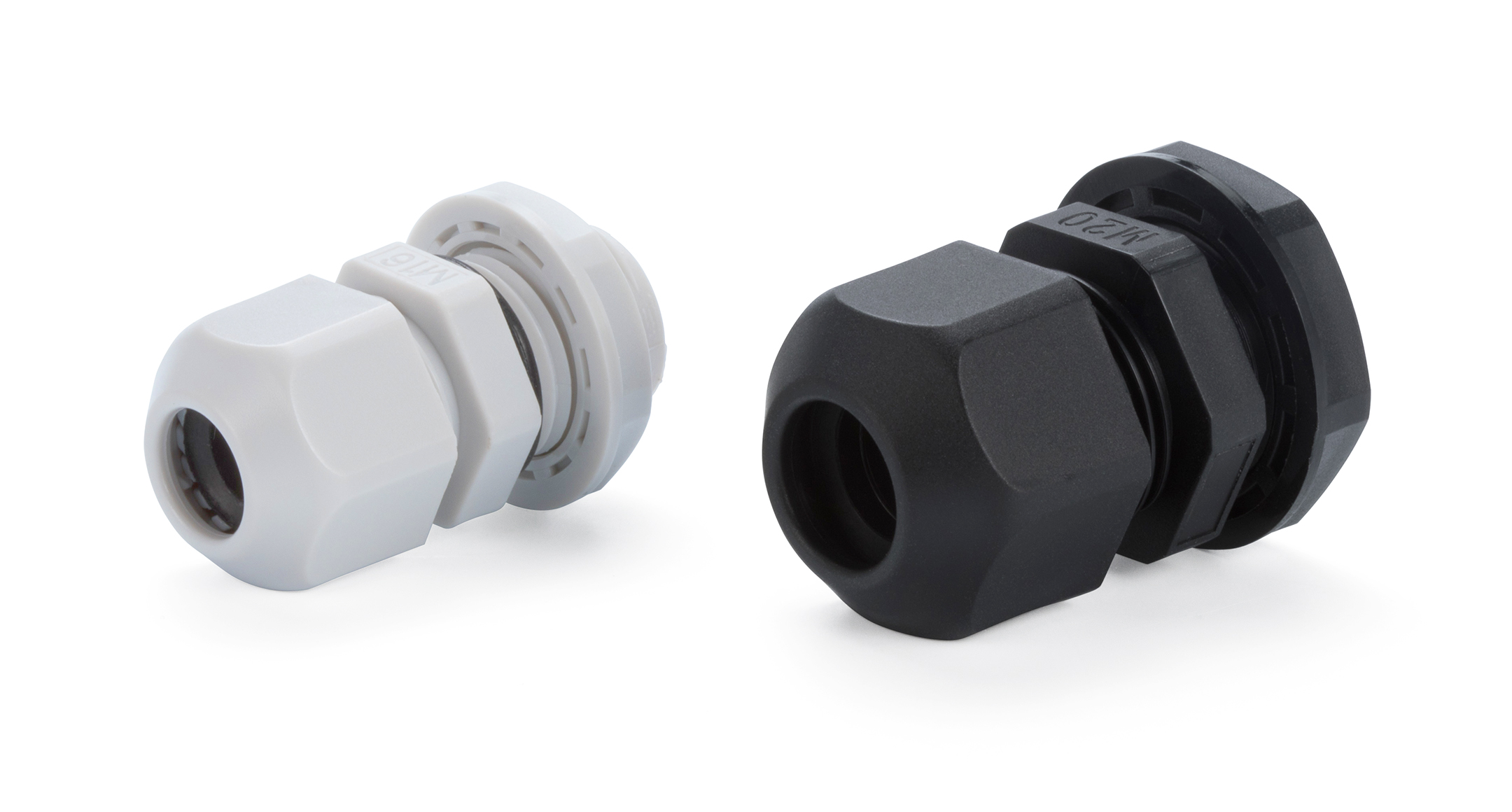

低価格型 Mネジケーブルグランド RMシリーズ

RMシリーズ PDFカタログ

カテゴリ：低価格型ケーブルグランド、IP67ケーブルグランド、Mネジケーブルグランド、ナイロンケーブルグランド、ケーブルクランプ、キャプコン、シールコネクタ、ボックスコネクタ

ネジ部がMネジ規格の汎用ケーブルグランドです。
IP67の防水性かつ、低価格となっています。
ネジサイズM8～M63、対応ケーブル外径はφ1mm～φ44mmまでの幅広いラインナップです。
ゴムブッシュは耐油性の高いNBRゴムを使用しています。
座面部にOリングが付いてますので、ある程度凹凸のある壁面に使用しても防水可能です。

販売単位：1個から販売、100個パック売り(Pタイプ)を購入いただくと大幅に単価が安くなります。

ラインナップ : ネジサイズM8～M63、対応ケーブル径φ1.0mm～φ44mm、合計17サイズ
※RM-8S-2.5、8S-4、10S-6にはナットが付属していません。取付けの際は、相手側にネジ穴加工をして取付下さい。
色タイプ : ライトグレー・ブラックの2色
保護等級 : IP67（水深1mに30分間相当の防水）
使用温度範囲 : -20℃～＋80℃
主な材質：キャップ・コネクタ本体・ナット=ポリアミドPA66(UL94V-2)、ゴムブッシュ・Oリング=NBR

締付トルク値参考資料

型番・寸法・標準価格※標準価格は目安の販売価格となります。

型番	ネジ規格	取付穴径	適合ケーブル径mm	色 / 近似色	自重（g）	販売単位	販売状況	標準価格(税別)	PDF図	DXF図	DWG図
RM8L-2.5B	M8×1.25	φ8.2	1～2.5	ブラック/ RAL9005	2.7	1個		100	PDF	DXF	DWG
RM8L-2.5S	M8×1.25	φ8.2	1～2.5	ライトグレー/ RAL7035	2.7	1個		100	PDF	DXF	DWG
RM8S-2.5B	M8×1.25	ナット無し・M8ネジ穴	1～2.5	ブラック/ RAL9005	2	1個		90	PDF	DXF	DWG
RM8S-2.5S	M8×1.25	ナット無し・M8ネジ穴	1～2.5	ライトグレー/ RAL7035	2	1個		90	PDF	DXF	DWG
RM8L-4B	M8×1.25	φ8.2	2.5～4	ブラック/ RAL9005	2.5	1個		100	PDF	DXF	DWG
RM8L-4S	M8×1.25	φ8.2	2.5～4	ライトグレー/ RAL7035	2.5	1個		100	PDF	DXF	DWG
RM8S-4B	M8×1.25	ナット無し・M8ネジ穴	2.5～4	ブラック/ RAL9005	2.1	1個		90	PDF	DXF	DWG
RM8S-4S	M8×1.25	ナット無し・M8ネジ穴	2.5～4	ライトグレー/ RAL7035	2.1	1個		90	PDF	DXF	DWG
RM10L-6B	M10×1.5	φ10.2	3～6	ブラック/ RAL9005	3	1個		100	PDF	DXF	DWG
RM10L-6S	M10×1.5	φ10.2	3～6	ライトグレー/ RAL7035	3	1個		100	PDF	DXF	DWG
RM10S-6B	M10×1.5	ナット無し・M10ネジ穴	3～6	ブラック/ RAL9005	2.4	1個		90	PDF	DXF	DWG
RM10S-6S	M10×1.5	ナット無し・M10ネジ穴	3～6	ライトグレー/ RAL7035	2.4	1個		90	PDF	DXF	DWG
RM12L-7B	M12×1.5	φ12.2	3.5～7	ブラック/ RAL9005	4.5	1個		100	PDF	DXF	DWG
RM12L-7S	M12×1.5	φ12.2	3.5～7	ライトグレー/ RAL7035	4.5	1個		100	PDF	DXF	DWG
RM12S-7B	M12×1.5	φ12.2	3.5～7	ブラック/ RAL9005	4.2	1個		90	PDF	DXF	DWG
RM12S-7S	M12×1.5	φ12.2	3.5～7	ライトグレー/ RAL7035	4.2	1個		90	PDF	DXF	DWG
RM16L-8B	M16×1.5	φ16.2	4～8	ブラック/ RAL9005	7	1個		110	PDF	DXF	DWG
RM16L-8S	M16×1.5	φ16.2	4～8	ライトグレー/ RAL7035	7	1個		110	PDF	DXF	DWG
RM16S-8B	M16×1.5	φ16.2	4～8	ブラック/ RAL9005	6.7	1個		100	PDF	DXF	DWG
RM16S-8S	M16×1.5	φ16.2	4～8	ライトグレー/ RAL7035	6.7	1個		100	PDF	DXF	DWG
RM20L-12B	M20×1.5	φ20.2	6～12	ブラック/ RAL9005	11.9	1個		120	PDF	DXF	DWG
RM20L-12S	M20×1.5	φ20.2	6～12	ライトグレー/ RAL7035	11.9	1個		120	PDF	DXF	DWG
RM20S-12B	M20×1.5	φ20.2	6～12	ブラック/ RAL9005	11.5	1個		110	PDF	DXF	DWG
RM20S-12S	M20×1.5	φ20.2	6～12	ライトグレー/ RAL7035	11.5	1個		110	PDF	DXF	DWG
RM25L-17B	M25×1.5	φ25.2	11～17	ブラック/ RAL9005	25.5	1個		190	PDF	DXF	DWG
RM25L-17S	M25×1.5	φ25.2	11～17	ライトグレー/ RAL7035	25.5	1個		190	PDF	DXF	DWG
RM32L-21B	M32×1.5	φ32.3	13～21	ブラック/ RAL9005	31.6	1個		260	PDF	DXF	DWG
RM32L-21S	M32×1.5	φ32.3	13～21	ライトグレー/ RAL7035	31.6	1個		260	PDF	DXF	DWG
RM40L-27B	M40×1.5	φ40.3	18～27	ブラック/ RAL9005	56.2	1個		450	PDF	DXF	DWG
RM40L-27S	M40×1.5	φ40.3	18～27	ライトグレー/ RAL7035	56.2	1個		450	PDF	DXF	DWG
RM50L-38B	M50×1.5	φ50.4	27～38	ブラック/ RAL9005	107.7	1個		800	PDF	DXF	DWG
RM50L-38S	M50×1.5	φ50.4	27～38	ライトグレー/ RAL7035	107.7	1個		800	PDF	DXF	DWG
RM63L-44B	M63×1.5	φ63.4	37～44	ブラック/ RAL9005	136.2	1個		1070	PDF	DXF	DWG
RM63L-44S	M63×1.5	φ63.4	37～44	ライトグレー/ RAL7035	136.2	1個		1070	PDF	DXF	DWG
RM8L-2.5B-P	M8×1.25	φ8.2	1～2.5	ブラック/ RAL9005	-	1袋=100個	販売終了	6840	PDF	DXF	DWG
RM8L-2.5S-P	M8×1.25	φ8.2	1～2.5	ライトグレー/ RAL7035	-	1袋=100個	販売終了	6840	PDF	DXF	DWG
RM8L-4B-P	M8×1.25	φ8.2	2.5～4	ブラック/ RAL9005	-	1袋=100個	販売終了	6840	PDF	DXF	DWG
RM8L-4S-P	M8×1.25	φ8.2	2.5～4	ライトグレー/ RAL7035	-	1袋=100個	販売終了	6840	PDF	DXF	DWG
RM10L-6B-P	M10×1.5	φ10.2	3～6	ブラック/ RAL9005	-	1袋=100個		6840	PDF	DXF	DWG
RM10L-6S-P	M10×1.5	φ10.2	3～6	ライトグレー/ RAL7035	-	1袋=100個		6840	PDF	DXF	DWG
RM12L-7B-P	M12×1.5	φ12.2	3.5～7	ブラック/ RAL9005	-	1袋=100個		6100	PDF	DXF	DWG
RM12L-7S-P	M12×1.5	φ12.2	3.5～7	ライトグレー/ RAL7035	-	1袋=100個		6100	PDF	DXF	DWG
RM12S-7B-P	M12×1.5	φ12.2	3.5～7	ブラック/ RAL9005	-	1袋=100個		5790	PDF	DXF	DWG
RM12S-7S-P	M12×1.5	φ12.2	3.5～7	ライトグレー/ RAL7035	-	1袋=100個		5790	PDF	DXF	DWG
RM16L-8B-P	M16×1.5	φ16.2	4～8	ブラック/ RAL9005	-	1袋=100個		7140	PDF	DXF	DWG
RM16L-8S-P	M16×1.5	φ16.2	4～8	ライトグレー/ RAL7035	-	1袋=100個		7140	PDF	DXF	DWG
RM16S-8B-P	M16×1.5	φ16.2	4～8	ブラック/ RAL9005	-	1袋=100個		6840	PDF	DXF	DWG
RM16S-8S-P	M16×1.5	φ16.2	4～8	ライトグレー/ RAL7035	-	1袋=100個		6840	PDF	DXF	DWG
RM20L-12B-P	M20×1.5	φ20.2	6～12	ブラック/ RAL9005	-	1袋=100個		8330	PDF	DXF	DWG
RM20L-12S-P	M20×1.5	φ20.2	6～12	ライトグレー/ RAL7035	-	1袋=100個		8330	PDF	DXF	DWG
RM20S-12B-P	M20×1.5	φ20.2	6～12	ブラック/ RAL9005	-	1袋=100個		8020	PDF	DXF	DWG
RM20S-12S-P	M20×1.5	φ20.2	6～12	ライトグレー/ RAL7035	-	1袋=100個		8020	PDF	DXF	DWG
RM25L-17B-P	M25×1.5	φ25.2	11～17	ブラック/ RAL9005	-	1袋=100個		13680	PDF	DXF	DWG
RM25L-17S-P	M25×1.5	φ25.2	11～17	ライトグレー/ RAL7035	-	1袋=100個		13680	PDF	DXF	DWG
