防水ジャンクションボックス JWシリーズ

JWシリーズ PDFカタログ

カテゴリ:防水ジャンクションボックス、端子ボックス、防水中継ボックス、端子台付中継ボックス、ターミナルボックス、BOXターミナル、ジャンクションボックス、端子箱、接続箱

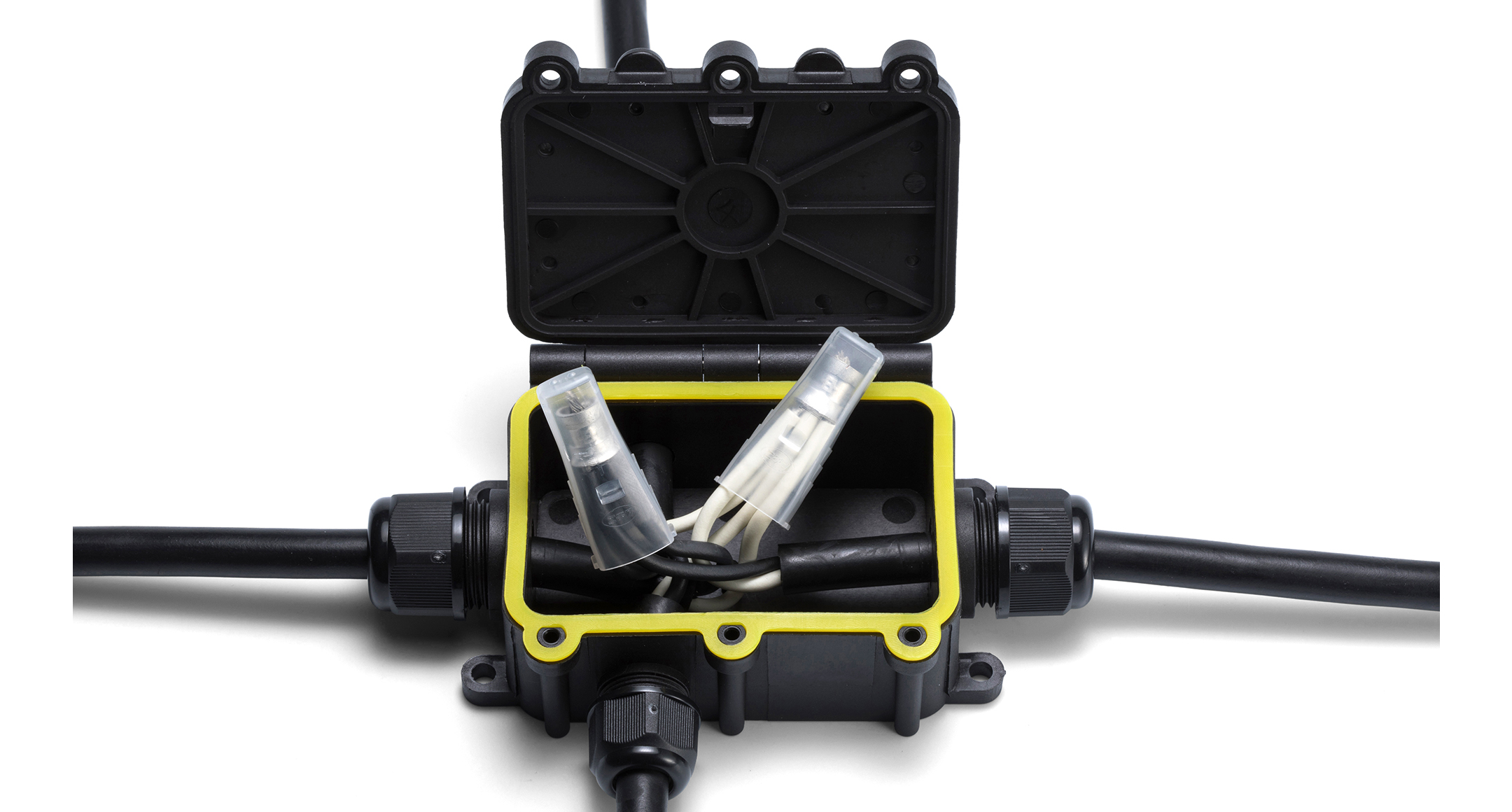

防水ジャンクションボックス JWシリーズの画像
防水ジャンクションボックス JWシリーズの画像
防水ジャンクションボックス JWシリーズの画像
防水ジャンクションボックス JWシリーズの画像
防水ジャンクションボックス JWシリーズの画像
防水ジャンクションボックス JWシリーズの画像
防水ジャンクションボックス JWシリーズの画像
防水ジャンクションボックス JWシリーズの画像
防水ジャンクションボックス JWシリーズの画像
防水ジャンクションボックス JWシリーズの画像

型番・寸法・標準価格※標準価格は目安の販売価格となります。

型番 外寸 端子台 分岐数 適合ケーブル径 自重 標準価格(税別) PDF図 DXF図 DWG図
W H D
JW-2W-N 136 37.5 68 端子台無し 2 M20:φ5~φ9 94.5 820 PDF DXF DWG
JW-2W-4P 136 37.5 68 4P 2 M20:φ5~φ9 110.5 870 PDF DXF DWG
JW-3W-N 136 37.5 81 端子台無し 3 M20:φ5~φ9 / M16:φ7~φ10 98 910 PDF DXF DWG
JW-3W-4P 136 37.5 81 4P 3 M20:φ5~φ9 / M16:φ7~φ10 114 960 PDF DXF DWG
JW-4W-N 136 37.5 97 端子台無し 4 M20:φ5~φ9 / M16:φ7~φ10 101 930 PDF DXF DWG
JW-4W-4P 136 37.5 97 4P 4 M20:φ5~φ9 / M16:φ7~φ10 117 980 PDF DXF DWG
サンプル依頼フォーム

こちらの製品は無償サンプルの提供が可能です。
