4分岐型 防水中継コネクタ THB392シリーズ

THB392シリーズ PDFカタログ

カテゴリ:4分岐型防水中継コネクタ、IP68防水コネクタ、屋外LED照明コネクター、ジャンクションボックス、ターミナルボックス、中継ボックス、接続箱

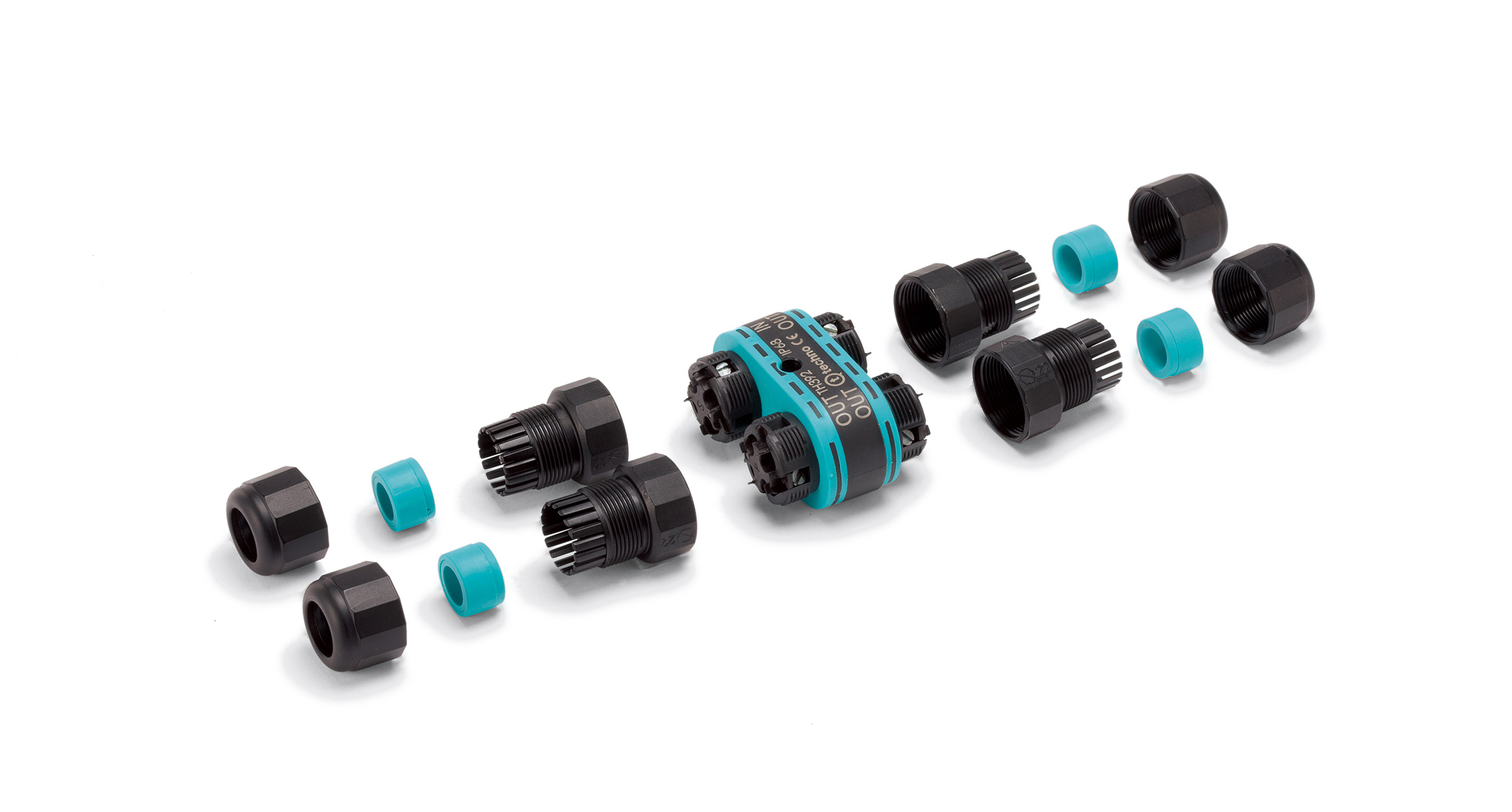

4分岐型 防水中継コネクタ THB392シリーズの画像
4分岐型 防水中継コネクタ THB392シリーズの画像
4分岐型 防水中継コネクタ THB392シリーズの画像
4分岐型 防水中継コネクタ THB392シリーズの画像
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
ケーブルグランドと端子台が一体構造でコンパクトな4分岐型のIP68防水中継コネクタです。
結線方式はネジ式で手軽に作業ができます。
端子部は4P×4でそれぞれがコモンになっています。
屋外用LED照明、地下配線、工作機械、プラント、船舶、農業などの電力・モーター・センサーの中継接続にご利用頂けます。

【スペック】
保護等級 : IP68 3bar/2h(水深30mに2時間相当の防水試験クリア)
使用温度範囲 : -40℃~+125℃
適合ケーブル径:φ7~φ12
EN60529 EN60998 に準拠

【定格・仕様】
定格電圧:AC/DC450V
定格電流:17.5A
適合電線:より線0.5m㎡~4.0m㎡

型番・寸法・標準価格

型番 外寸 適合ケーブル外径 端子極数 定格電圧 定格電流 適合接続電線 標準価格 PDF図 DXF図 DWG図
W H D
THB392-4P 54 28 82 φ7~12 4P(コモン端子) AC450V 17.5A 0.5~4.0m㎡(より線) 3370 PDF DXF DWG
