ワンタッチ接続式パネルマウント防水コネクタ THB389Eシリーズ

TOP
>
製品情報
>
防水コネクタ・ケーブルグランド
>
ワンタッチ接続式パネルマウント防水コネクタ THB389Eシリーズ

THB389Eシリーズ PDFカタログ

カテゴリ：防水コネクタ、防水コネクター、ワンタッチ接続式、パネルマウント、パネルマウント防水中継コネクタ、IP68防水コネクタ、丸形防水コネクタ、産業用コネクタ、LED防水コネクター、屋外用コネクタ

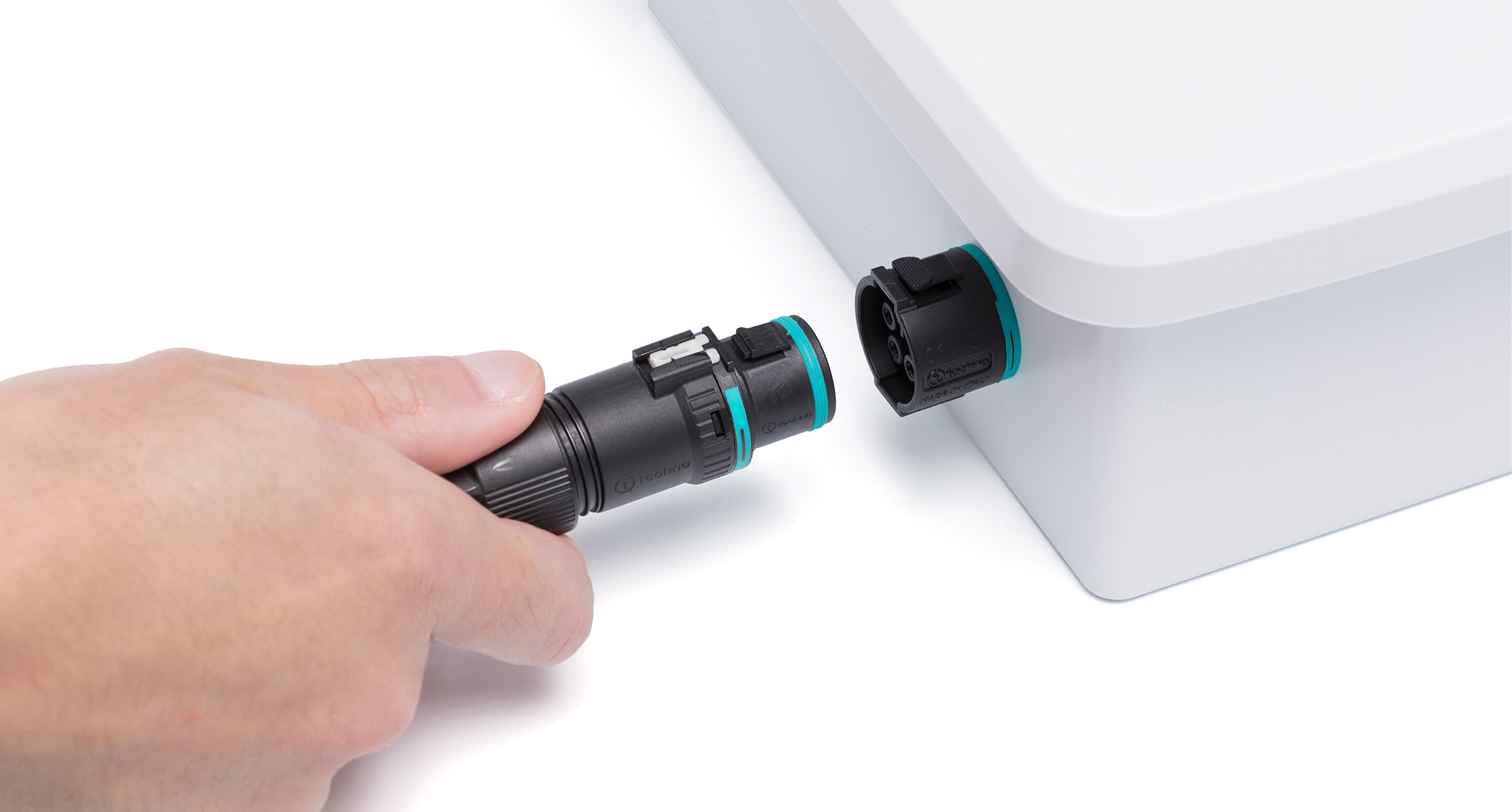

指で押すだけで簡単に接続・切り離しが可能なパネルマウント型コネクタです。
パネルや筐体に取付けて挿抜する事ができます。
端子数は4P、5Pから選択可能です。
結線方式はネジ式で、ハンダ付けや専門工具は必要ありません。
マイナスドライバー先端幅は3mmが推奨です。
端子ネジは固く緩みにくい場合があります。柄の付いたドライバーを使用して下さい。
屋外用LED照明、地下配線、工作機械、プラント、船舶、農業などの電力・モーター・センサーの中継接続にご利用頂けます。

【スペック】
保護等級 : IP68 0.5bar/1h（水深5mに1時間の防水試験クリア）
使用温度範囲 : -40℃～＋100℃
適合ケーブル径：φ7～φ13.5
EN61984に準拠

【定格・仕様】
定格電圧：AC500V
定格電流：17.5A
適合電線：より線0.25m㎡～1.5m㎡
インパルス耐電圧：2.5kV

取扱説明書

型番・寸法・標準価格※標準価格は目安の販売価格となります。

型番	ケーブル側 / パネルマウント側	適合ケーブル外径	端子極数	適合板厚	定格電圧	定格電流	適合接続電線	インパルス耐電圧	自重（g）	標準価格(税別)	PDF図	DXF図	DWG図
THB389E-4P-SP	ソケット / プラグ	φ7～13.5	4P	1～3	AC500V	17.5A	0.25～1.5m㎡（より線）	2.5kV	39.5	2300	PDF	DXF	DWG
THB389E-4P-PS	プラグ / ソケット	φ7～13.5	4P	1～3	AC500V	17.5A	0.25～1.5m㎡（より線）	2.5kV	39	2300	PDF	DXF	DWG
THB389E-5P-SP	ソケット / プラグ	φ7～13.5	5P	1～3	AC500V	17.5A	0.25～1.5m㎡（より線）	2.5kV	41.5	2570	PDF	DXF	DWG
THB389E-5P-PS	プラグ / ソケット	φ7～13.5	5P	1～3	AC500V	17.5A	0.25～1.5m㎡（より線）	2.5kV	41.5	2570	PDF	DXF	DWG
