ハイエンドデザインアルミケース HDシリ-ズ

HDシリーズ PDFカタログ

カテゴリ:デザインアルミケース、アルミ筐体、測定器ケース、電源ケース、組込みコンピュータケース、オーディオケース、アンプケース

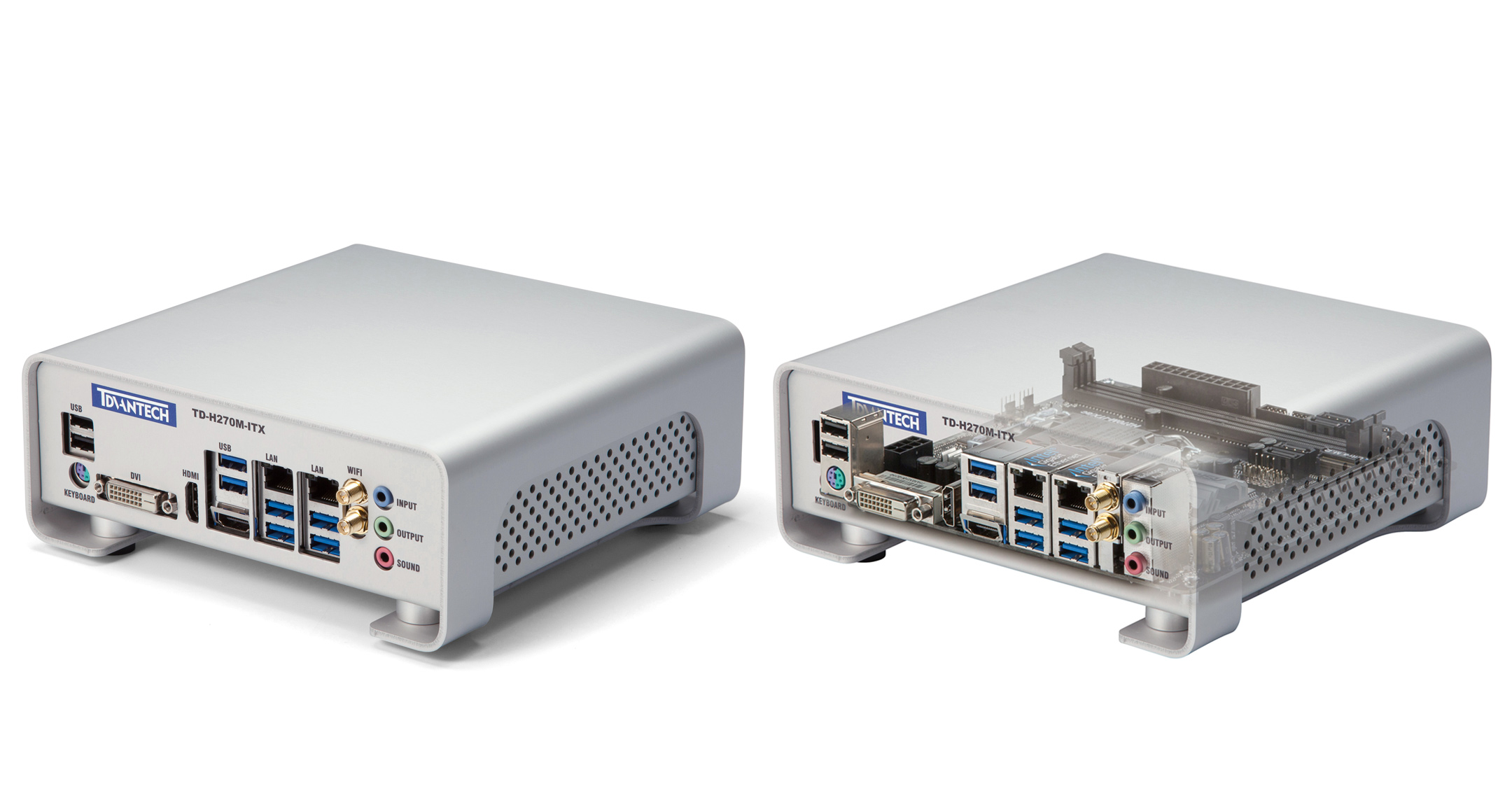

ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像
ハイエンドデザインアルミケース HDシリ-ズの画像

型番・寸法・標準価格※標準価格は目安の販売価格となります。▶︎ カスタム加工図面の描き方

型番 外寸 内寸 自重(g) 標準価格(税別) PDF図 DXF図 DWG図 3D CAD
W H D w h d
HD7-4-10S 65 37 95 61 27 90 94.1 3450 PDF DXF DWG
HD7-7-10S 65 65 95 61 55.5 90 129 4310 PDF DXF DWG
HD10-5-10S 95 48 95 91 35.5 90 138.5 4120 PDF DXF DWG
HD11-5-18S 111 50 175 102.4 33.5 162 386.3 5950 PDF DXF DWG
HD11-7-18S 111 70 175 102.4 53.5 162 447.7 6420 PDF DXF DWG
HD15-7-16S 151 65 162 142.4 48.5 149 500.8 6750 PDF DXF DWG
HD16-6-12S 157 60 118 148.4 43.5 105 382.1 6170 PDF DXF DWG
HD16-5-21S 160 50 210 151.4 33.5 197 573.9 6810 PDF DXF DWG
HD19-8-21S 192 75 210 182.4 57.5 197 838.1 8140 PDF DXF DWG
HD21-14-25S 210 135 250 199.4 117 236 1587.8 11730 PDF DXF DWG
HD26-8-20S 260 80 200 249.4 62 186 1162.8 9880 PDF DXF DWG
HD32-10-23S 320 100 230 309.4 82 216 1678 11850 PDF DXF DWG
