前後のパネルが差込式でスッキリした外観のデスクトップケースです。
高さ5タイプが追加となり、高さ10サイズ・幅7サイズ・奥行き7サイズの計430サイズ、色仕様4色から選択可能です。
滑り止め足はエラストマー製ゴム足タイプとアルマイト処理された高級感のあるアルミ足タイプから選択可能です。
上下・前後がパネル材で、カスタマイズがし易い構造です。

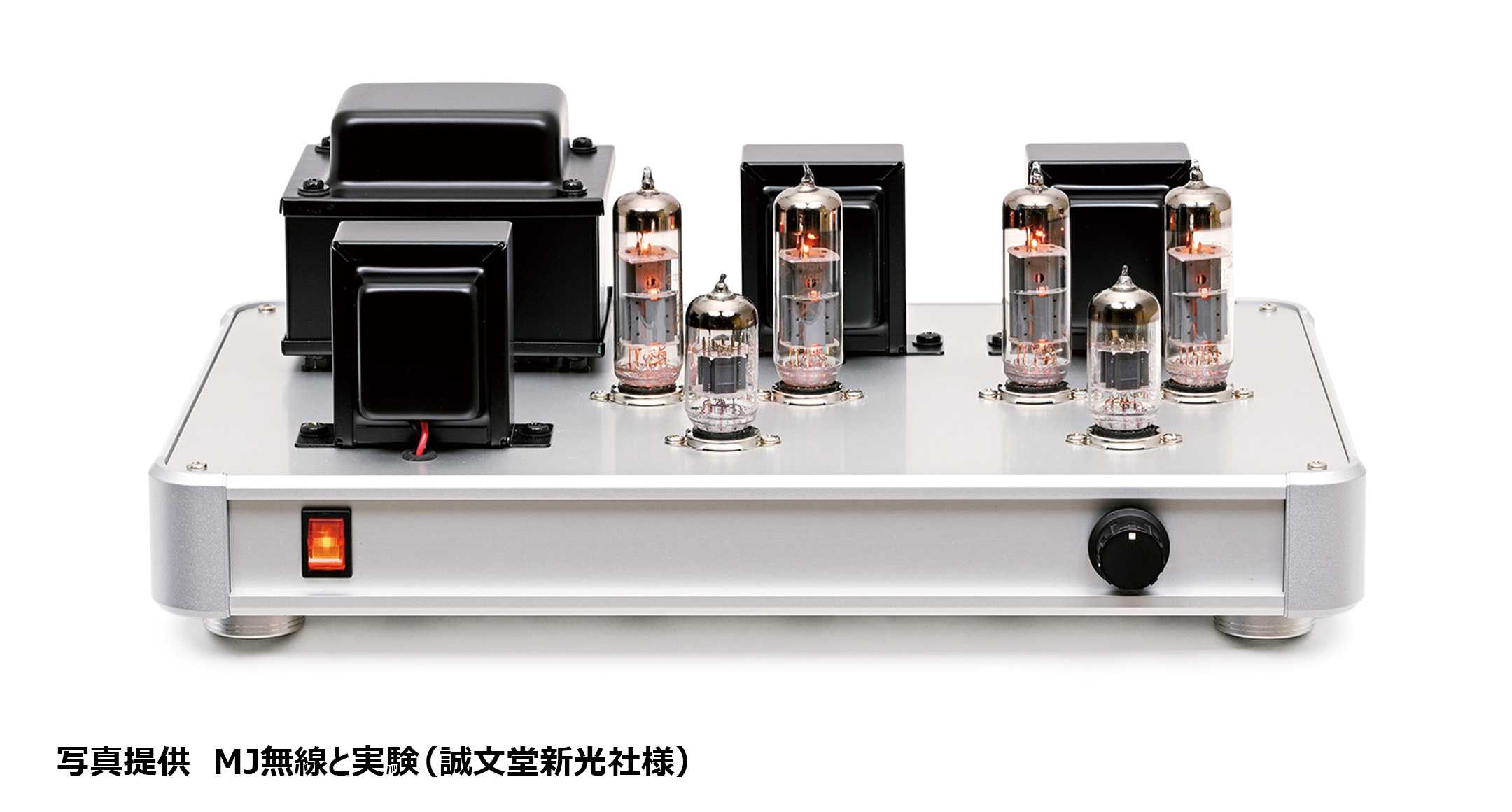

測定器、コントローラー、産業用組込みコンピュータ、電源装置、オーディオアンプなど、様々な用途にご利用頂ける万能ケースです。

滑り止め足仕様：ゴム足 / アルミ足が選択可能。
上下カバー取付ビス仕様：プラスビス / 六角穴ビスが選択可能
サイズ：430サイズ
色仕様：4タイプ

【発売予定日】※新サイズ
高さH＝266は2026年2月発売予定
3Dビュー AU44-20-20SS (ゴム足)  3Dビュー AU66-20-20SS (アルミ足)  3Dビュー AU88-43-25SB (ゴム足)  3Dビュー AU133-20-30BB (ゴム足)  3Dビュー AU133-20-20BS (ゴム足)  構成部品 分解画像  組立説明図 

色タイプ

SSシルバー

アルミサッシケース AUシリーズ:シルバーの画像

SBカバー・パネル・側板 シルバー / コーナー ブラック

アルミサッシケース AUシリーズ:カバー・パネル・側板 シルバー / コーナー ブラックの画像

BSカバー・側板・コーナー ブラック / パネル シルバー

アルミサッシケース AUシリーズ:カバー・側板・コーナー ブラック / パネル シルバーの画像

BBブラック

アルミサッシケース AUシリーズ:ブラックの画像
アルミサッシケース AUシリーズ:シルバーの画像
アルミサッシケース AUシリーズ:カバー・パネル・側板 シルバー / コーナー ブラックの画像
アルミサッシケース AUシリーズ:カバー・側板・コーナー ブラック / パネル シルバーの画像
アルミサッシケース AUシリーズ:ブラックの画像

型番・寸法・標準価格※標準価格は目安の販売価格となります。▶︎ カスタム加工図面の描き方

型番 外寸 内寸 足タイプ 自重(kg) 標準価格(税別) PDF図 DXF図 DWG図 3D CAD
W H D w h d
AU44-16-16A□-□□ 160 44 160 153 37 146 アルミ足 0.7 9820 PDF DXF DWG
AU44-16-16R□-□□ 160 44 160 153 37 146 ゴム足 0.7 8570 PDF DXF DWG
AU44-16-20A□-□□ 160 44 200 153 37 186 アルミ足 0.8 10310 PDF DXF DWG
AU44-16-20R□-□□ 160 44 200 153 37 186 ゴム足 0.8 9050 PDF DXF DWG
AU44-16-25A□-□□ 160 44 250 153 37 236 アルミ足 1 10800 PDF DXF DWG
AU44-16-25R□-□□ 160 44 250 153 37 236 ゴム足 1 9550 PDF DXF DWG
AU44-16-30A□-□□ 160 44 300 153 37 286 アルミ足 1.1 11270 PDF DXF DWG
AU44-16-30R□-□□ 160 44 300 153 37 286 ゴム足 1.1 10020 PDF DXF DWG
AU44-16-36A□-□□ 160 44 360 153 37 346 アルミ足 1.3 12280 PDF DXF DWG
AU44-16-36R□-□□ 160 44 360 153 37 346 ゴム足 1.3 11030 PDF DXF DWG
AU44-16-43A□-□□ 160 44 430 153 37 416 アルミ足 1.5 13230 PDF DXF DWG
AU44-16-43R□-□□ 160 44 430 153 37 416 ゴム足 1.5 11970 PDF DXF DWG
AU44-20-16A□-□□ 200 44 160 193 37 146 アルミ足 0.8 10410 PDF DXF DWG
AU44-20-16R□-□□ 200 44 160 193 37 146 ゴム足 0.8 9150 PDF DXF DWG
AU44-20-20A□-□□ 200 44 200 193 37 186 アルミ足 0.9 10990 PDF DXF DWG
AU44-20-20R□-□□ 200 44 200 193 37 186 ゴム足 0.9 9720 PDF DXF DWG
AU44-20-25A□-□□ 200 44 250 193 37 236 アルミ足 1.1 11540 PDF DXF DWG
AU44-20-25R□-□□ 200 44 250 193 37 236 ゴム足 1.1 10280 PDF DXF DWG
AU44-20-30A□-□□ 200 44 300 193 37 286 アルミ足 1.3 12110 PDF DXF DWG
AU44-20-30R□-□□ 200 44 300 193 37 286 ゴム足 1.3 10860 PDF DXF DWG
AU44-20-36A□-□□ 200 44 360 193 37 346 アルミ足 1.5 12980 PDF DXF DWG
AU44-20-36R□-□□ 200 44 360 193 37 346 ゴム足 1.5 11720 PDF DXF DWG
AU44-20-43A□-□□ 200 44 430 193 37 416 アルミ足 1.7 14370 PDF DXF DWG
AU44-20-43R□-□□ 200 44 430 193 37 416 ゴム足 1.7 13130 PDF DXF DWG
AU44-25-16A□-□□ 250 44 160 243 37 146 アルミ足 1 11360 PDF DXF DWG
AU44-25-16R□-□□ 250 44 160 243 37 146 ゴム足 1 10070 PDF DXF DWG
AU44-25-20A□-□□ 250 44 200 243 37 186 アルミ足 1.1 12050 PDF DXF DWG
AU44-25-20R□-□□ 250 44 200 243 37 186 ゴム足 1.1 10750 PDF DXF DWG
AU44-25-25A□-□□ 250 44 250 243 37 236 アルミ足 1.3 13150 PDF DXF DWG
AU44-25-25R□-□□ 250 44 250 243 37 236 ゴム足 1.3 11850 PDF DXF DWG
AU44-25-30A□-□□ 250 44 300 243 37 286 アルミ足 1.5 13880 PDF DXF DWG
AU44-25-30R□-□□ 250 44 300 243 37 286 ゴム足 1.5 12570 PDF DXF DWG
AU44-25-36A□-□□ 250 44 360 243 37 346 アルミ足 1.7 14990 PDF DXF DWG
AU44-25-36R□-□□ 250 44 360 243 37 346 ゴム足 1.7 13690 PDF DXF DWG
AU44-25-43A□-□□ 250 44 430 243 37 416 アルミ足 2 15950 PDF DXF DWG
AU44-25-43R□-□□ 250 44 430 243 37 416 ゴム足 2 14660 PDF DXF DWG
AU44-30-16A□-□□ 300 44 160 293 37 146 アルミ足 1.1 12060 PDF DXF DWG
AU44-30-16R□-□□ 300 44 160 293 37 146 ゴム足 1.1 10760 PDF DXF DWG
AU44-30-20A□-□□ 300 44 200 293 37 186 アルミ足 1.3 12810 PDF DXF DWG
AU44-30-20R□-□□ 300 44 200 293 37 186 ゴム足 1.3 11530 PDF DXF DWG
AU44-30-25A□-□□ 300 44 250 293 37 236 アルミ足 1.5 14070 PDF DXF DWG
AU44-30-25R□-□□ 300 44 250 293 37 236 ゴム足 1.5 12770 PDF DXF DWG
AU44-30-30A□-□□ 300 44 300 293 37 286 アルミ足 1.7 15050 PDF DXF DWG
AU44-30-30R□-□□ 300 44 300 293 37 286 ゴム足 1.7 13760 PDF DXF DWG
AU44-30-36A□-□□ 300 44 360 293 37 346 アルミ足 2 16580 PDF DXF DWG
AU44-30-36R□-□□ 300 44 360 293 37 346 ゴム足 2 15280 PDF DXF DWG
AU44-30-43A□-□□ 300 44 430 293 37 416 アルミ足 2.3 17100 PDF DXF DWG
AU44-30-43R□-□□ 300 44 430 293 37 416 ゴム足 2.3 15800 PDF DXF DWG
AU44-30-50A□-□□ 300 44 500 293 37 486 アルミ足 2.6 18880 PDF DXF DWG
AU44-30-50R□-□□ 300 44 500 293 37 486 ゴム足 2.6 17590 PDF DXF DWG
AU44-36-16A□-□□ 360 44 160 353 37 146 アルミ足 1.3 13430 PDF DXF DWG
AU44-36-16R□-□□ 360 44 160 353 37 146 ゴム足 1.3 12110 PDF DXF DWG
AU44-36-20A□-□□ 360 44 200 353 37 186 アルミ足 1.5 14070 PDF DXF DWG
AU44-36-20R□-□□ 360 44 200 353 37 186 ゴム足 1.5 12740 PDF DXF DWG
AU44-36-25A□-□□ 360 44 250 353 37 236 アルミ足 1.7 15550 PDF DXF DWG
AU44-36-25R□-□□ 360 44 250 353 37 236 ゴム足 1.7 14230 PDF DXF DWG
AU44-36-30A□-□□ 360 44 300 353 37 286 アルミ足 2 16980 PDF DXF DWG
AU44-36-30R□-□□ 360 44 300 353 37 286 ゴム足 2 15660 PDF DXF DWG
AU44-36-36A□-□□ 360 44 360 353 37 346 アルミ足 2.2 18550 PDF DXF DWG
AU44-36-36R□-□□ 360 44 360 353 37 346 ゴム足 2.2 17250 PDF DXF DWG
AU44-36-43A□-□□ 360 44 430 353 37 416 アルミ足 2.6 19280 PDF DXF DWG
AU44-36-43R□-□□ 360 44 430 353 37 416 ゴム足 2.6 17960 PDF DXF DWG
AU44-36-50A□-□□ 360 44 500 353 37 486 アルミ足 3 20930 PDF DXF DWG
AU44-36-50R□-□□ 360 44 500 353 37 486 ゴム足 3 19610 PDF DXF DWG
AU44-43-16A□-□□ 430 44 160 423 37 146 アルミ足 1.5 14660 PDF DXF DWG
AU44-43-16R□-□□ 430 44 160 423 37 146 ゴム足 1.5 13330 PDF DXF DWG
AU44-43-20A□-□□ 430 44 200 423 37 186 アルミ足 1.7 15780 PDF DXF DWG
AU44-43-20R□-□□ 430 44 200 423 37 186 ゴム足 1.7 14460 PDF DXF DWG
AU44-43-25A□-□□ 430 44 250 423 37 236 アルミ足 2 16770 PDF DXF DWG
AU44-43-25R□-□□ 430 44 250 423 37 236 ゴム足 2 15450 PDF DXF DWG
AU44-43-30A□-□□ 430 44 300 423 37 286 アルミ足 2.3 17740 PDF DXF DWG
AU44-43-30R□-□□ 430 44 300 423 37 286 ゴム足 2.3 16410 PDF DXF DWG
AU44-43-36A□-□□ 430 44 360 423 37 346 アルミ足 2.6 19520 PDF DXF DWG
AU44-43-36R□-□□ 430 44 360 423 37 346 ゴム足 2.6 18200 PDF DXF DWG
AU44-43-43A□-□□ 430 44 430 423 37 416 アルミ足 3 21610 PDF DXF DWG
AU44-43-43R□-□□ 430 44 430 423 37 416 ゴム足 3 20300 PDF DXF DWG
AU44-43-50A□-□□ 430 44 500 423 37 486 アルミ足 3.4 23050 PDF DXF DWG
AU44-43-50R□-□□ 430 44 500 423 37 486 ゴム足 3.4 21720 PDF DXF DWG
AU44-50-30A□-□□ 500 44 300 493 37 286 アルミ足 2.6 20950 PDF DXF DWG
AU44-50-30R□-□□ 500 44 300 493 37 286 ゴム足 2.6 19560 PDF DXF DWG
AU44-50-36A□-□□ 500 44 360 493 37 346 アルミ足 3 22630 PDF DXF DWG
AU44-50-36R□-□□ 500 44 360 493 37 346 ゴム足 3 21250 PDF DXF DWG
AU44-50-43A□-□□ 500 44 430 493 37 416 アルミ足 3.4 24580 PDF DXF DWG
AU44-50-43R□-□□ 500 44 430 493 37 416 ゴム足 3.4 23200 PDF DXF DWG
AU44-50-50A□-□□ 500 44 500 493 37 486 アルミ足 3.9 27660 PDF DXF DWG
AU44-50-50R□-□□ 500 44 500 493 37 486 ゴム足 3.9 26270 PDF DXF DWG
AU66-16-16A□-□□ 160 66 160 153 59 146 アルミ足 0.9 10200 PDF DXF DWG
AU66-16-16R□-□□ 160 66 160 153 59 146 ゴム足 0.9 8830 PDF DXF DWG
AU66-16-20A□-□□ 160 66 200 153 59 186 アルミ足 1 10750 PDF DXF DWG
AU66-16-20R□-□□ 160 66 200 153 59 186 ゴム足 1 9380 PDF DXF DWG
AU66-16-25A□-□□ 160 66 250 153 59 236 アルミ足 1.2 11280 PDF DXF DWG
AU66-16-25R□-□□ 160 66 250 153 59 236 ゴム足 1.2 9900 PDF DXF DWG
AU66-16-30A□-□□ 160 66 300 153 59 286 アルミ足 1.3 11840 PDF DXF DWG
AU66-16-30R□-□□ 160 66 300 153 59 286 ゴム足 1.3 10470 PDF DXF DWG
AU66-16-36A□-□□ 160 66 360 153 59 346 アルミ足 1.5 12920 PDF DXF DWG
AU66-16-36R□-□□ 160 66 360 153 59 346 ゴム足 1.5 11620 PDF DXF DWG
AU66-16-43A□-□□ 160 66 430 153 59 416 アルミ足 1.7 13940 PDF DXF DWG
AU66-16-43R□-□□ 160 66 430 153 59 416 ゴム足 1.7 12640 PDF DXF DWG
AU66-20-16A□-□□ 200 66 160 193 59 146 アルミ足 1 10800 PDF DXF DWG
AU66-20-16R□-□□ 200 66 160 193 59 146 ゴム足 1 9420 PDF DXF DWG
AU66-20-20A□-□□ 200 66 200 193 59 186 アルミ足 1.1 11430 PDF DXF DWG
AU66-20-20R□-□□ 200 66 200 193 59 186 ゴム足 1.1 10070 PDF DXF DWG
AU66-20-25A□-□□ 200 66 250 193 59 236 アルミ足 1.3 12400 PDF DXF DWG
AU66-20-25R□-□□ 200 66 250 193 59 236 ゴム足 1.3 10990 PDF DXF DWG
AU66-20-30A□-□□ 200 66 300 193 59 286 アルミ足 1.5 13050 PDF DXF DWG
AU66-20-30R□-□□ 200 66 300 193 59 286 ゴム足 1.5 11650 PDF DXF DWG
AU66-20-36A□-□□ 200 66 360 193 59 346 アルミ足 1.7 14050 PDF DXF DWG
AU66-20-36R□-□□ 200 66 360 193 59 346 ゴム足 1.7 12640 PDF DXF DWG
AU66-20-43A□-□□ 200 66 430 193 59 416 アルミ足 2 15790 PDF DXF DWG
AU66-20-43R□-□□ 200 66 430 193 59 416 ゴム足 2 14370 PDF DXF DWG
AU66-25-16A□-□□ 250 66 160 243 59 146 アルミ足 1.1 11780 PDF DXF DWG
AU66-25-16R□-□□ 250 66 160 243 59 146 ゴム足 1.1 10360 PDF DXF DWG
AU66-25-20A□-□□ 250 66 200 243 59 186 アルミ足 1.3 12520 PDF DXF DWG
AU66-25-20R□-□□ 250 66 200 243 59 186 ゴム足 1.3 11100 PDF DXF DWG
AU66-25-25A□-□□ 250 66 250 243 59 236 アルミ足 1.5 13680 PDF DXF DWG
AU66-25-25R□-□□ 250 66 250 243 59 236 ゴム足 1.5 12270 PDF DXF DWG
AU66-25-30A□-□□ 250 66 300 243 59 286 アルミ足 1.7 14480 PDF DXF DWG
AU66-25-30R□-□□ 250 66 300 243 59 286 ゴム足 1.7 13090 PDF DXF DWG
AU66-25-36A□-□□ 250 66 360 243 59 346 アルミ足 2 15740 PDF DXF DWG
AU66-25-36R□-□□ 250 66 360 243 59 346 ゴム足 2 14340 PDF DXF DWG
AU66-25-43A□-□□ 250 66 430 243 59 416 アルミ足 2.3 16970 PDF DXF DWG
AU66-25-43R□-□□ 250 66 430 243 59 416 ゴム足 2.3 15560 PDF DXF DWG
AU66-30-16A□-□□ 300 66 160 293 59 146 アルミ足 1.3 12480 PDF DXF DWG
AU66-30-16R□-□□ 300 66 160 293 59 146 ゴム足 1.3 11080 PDF DXF DWG
AU66-30-20A□-□□ 300 66 200 293 59 186 アルミ足 1.5 13320 PDF DXF DWG
AU66-30-20R□-□□ 300 66 200 293 59 186 ゴム足 1.5 11930 PDF DXF DWG
AU66-30-25A□-□□ 300 66 250 293 59 236 アルミ足 1.7 14630 PDF DXF DWG
AU66-30-25R□-□□ 300 66 250 293 59 236 ゴム足 1.7 13230 PDF DXF DWG
AU66-30-30A□-□□ 300 66 300 293 59 286 アルミ足 1.9 15760 PDF DXF DWG
AU66-30-30R□-□□ 300 66 300 293 59 286 ゴム足 1.9 14350 PDF DXF DWG
AU66-30-36A□-□□ 300 66 360 293 59 346 アルミ足 2.2 17440 PDF DXF DWG
AU66-30-36R□-□□ 300 66 360 293 59 346 ゴム足 2.2 16020 PDF DXF DWG
AU66-30-43A□-□□ 300 66 430 293 59 416 アルミ足 2.6 18150 PDF DXF DWG
AU66-30-43R□-□□ 300 66 430 293 59 416 ゴム足 2.6 16760 PDF DXF DWG
AU66-30-50A□-□□ 300 66 500 293 59 486 アルミ足 2.9 20180 PDF DXF DWG
AU66-30-50R□-□□ 300 66 500 293 59 486 ゴム足 2.9 18760 PDF DXF DWG
AU66-36-16A□-□□ 360 66 160 353 59 146 アルミ足 1.5 13620 PDF DXF DWG
AU66-36-16R□-□□ 360 66 160 353 59 146 ゴム足 1.5 12280 PDF DXF DWG
AU66-36-20A□-□□ 360 66 200 353 59 186 アルミ足 1.7 14340 PDF DXF DWG
AU66-36-20R□-□□ 360 66 200 353 59 186 ゴム足 1.7 12930 PDF DXF DWG
AU66-36-25A□-□□ 360 66 250 353 59 236 アルミ足 1.9 15910 PDF DXF DWG
AU66-36-25R□-□□ 360 66 250 353 59 236 ゴム足 1.9 14500 PDF DXF DWG
AU66-36-30A□-□□ 360 66 300 353 59 286 アルミ足 2.2 17450 PDF DXF DWG
AU66-36-30R□-□□ 360 66 300 353 59 286 ゴム足 2.2 16050 PDF DXF DWG
AU66-36-36A□-□□ 360 66 360 353 59 346 アルミ足 2.5 19150 PDF DXF DWG
AU66-36-36R□-□□ 360 66 360 353 59 346 ゴム足 2.5 17740 PDF DXF DWG
AU66-36-43A□-□□ 360 66 430 353 59 416 アルミ足 2.9 20020 PDF DXF DWG
AU66-36-43R□-□□ 360 66 430 353 59 416 ゴム足 2.9 18620 PDF DXF DWG
AU66-36-50A□-□□ 360 66 500 353 59 486 アルミ足 3.3 21830 PDF DXF DWG
AU66-36-50R□-□□ 360 66 500 353 59 486 ゴム足 3.3 20410 PDF DXF DWG
AU66-43-16A□-□□ 430 66 160 423 59 146 アルミ足 1.7 15270 PDF DXF DWG
AU66-43-16R□-□□ 430 66 160 423 59 146 ゴム足 1.7 13900 PDF DXF DWG
AU66-43-20A□-□□ 430 66 200 423 59 186 アルミ足 1.9 16120 PDF DXF DWG
AU66-43-20R□-□□ 430 66 200 423 59 186 ゴム足 1.9 14700 PDF DXF DWG
AU66-43-25A□-□□ 430 66 250 423 59 236 アルミ足 2.2 17170 PDF DXF DWG
AU66-43-25R□-□□ 430 66 250 423 59 236 ゴム足 2.2 15760 PDF DXF DWG
AU66-43-30A□-□□ 430 66 300 423 59 286 アルミ足 2.5 18220 PDF DXF DWG
AU66-43-30R□-□□ 430 66 300 423 59 286 ゴム足 2.5 16800 PDF DXF DWG
AU66-43-36A□-□□ 430 66 360 423 59 346 アルミ足 2.9 20060 PDF DXF DWG
AU66-43-36R□-□□ 430 66 360 423 59 346 ゴム足 2.9 18660 PDF DXF DWG
AU66-43-43A□-□□ 430 66 430 423 59 416 アルミ足 3.3 22480 PDF DXF DWG
AU66-43-43R□-□□ 430 66 430 423 59 416 ゴム足 3.3 21060 PDF DXF DWG
AU66-43-50A□-□□ 430 66 500 423 59 486 アルミ足 3.7 23950 PDF DXF DWG
AU66-43-50R□-□□ 430 66 500 423 59 486 ゴム足 3.7 22540 PDF DXF DWG
AU66-50-30A□-□□ 500 66 300 493 59 286 アルミ足 2.8 21260 PDF DXF DWG
AU66-50-30R□-□□ 500 66 300 493 59 286 ゴム足 2.8 19820 PDF DXF DWG
AU66-50-36A□-□□ 500 66 360 493 59 346 アルミ足 3.3 22940 PDF DXF DWG
AU66-50-36R□-□□ 500 66 360 493 59 346 ゴム足 3.3 21500 PDF DXF DWG
AU66-50-43A□-□□ 500 66 430 493 59 416 アルミ足 3.7 25100 PDF DXF DWG
AU66-50-43R□-□□ 500 66 430 493 59 416 ゴム足 3.7 23640 PDF DXF DWG
AU66-50-50A□-□□ 500 66 500 493 59 486 アルミ足 4.2 28470 PDF DXF DWG
AU66-50-50R□-□□ 500 66 500 493 59 486 ゴム足 4.2 27010 PDF DXF DWG
AU88-16-16A□-□□ 160 88 160 153 81 146 アルミ足 0.9 10600 PDF DXF DWG
AU88-16-16R□-□□ 160 88 160 153 81 146 ゴム足 0.9 9220 PDF DXF DWG
AU88-16-20A□-□□ 160 88 200 153 81 186 アルミ足 1.1 11190 PDF DXF DWG
AU88-16-20R□-□□ 160 88 200 153 81 186 ゴム足 1.1 9820 PDF DXF DWG
AU88-16-25A□-□□ 160 88 250 153 81 236 アルミ足 1.3 11730 PDF DXF DWG
AU88-16-25R□-□□ 160 88 250 153 81 236 ゴム足 1.3 10360 PDF DXF DWG
AU88-16-30A□-□□ 160 88 300 153 81 286 アルミ足 1.4 12310 PDF DXF DWG
AU88-16-30R□-□□ 160 88 300 153 81 286 ゴム足 1.4 10940 PDF DXF DWG
AU88-16-36A□-□□ 160 88 360 153 81 346 アルミ足 1.7 13480 PDF DXF DWG
AU88-16-36R□-□□ 160 88 360 153 81 346 ゴム足 1.7 12170 PDF DXF DWG
AU88-16-43A□-□□ 160 88 430 153 81 416 アルミ足 1.9 14530 PDF DXF DWG
AU88-16-43R□-□□ 160 88 430 153 81 416 ゴム足 1.9 13230 PDF DXF DWG
AU88-20-16A□-□□ 200 88 160 193 81 146 アルミ足 1.1 11220 PDF DXF DWG
AU88-20-16R□-□□ 200 88 160 193 81 146 ゴム足 1.1 9850 PDF DXF DWG
AU88-20-20A□-□□ 200 88 200 193 81 186 アルミ足 1.2 11910 PDF DXF DWG
AU88-20-20R□-□□ 200 88 200 193 81 186 ゴム足 1.2 10530 PDF DXF DWG
AU88-20-25A□-□□ 200 88 250 193 81 236 アルミ足 1.4 12910 PDF DXF DWG
AU88-20-25R□-□□ 200 88 250 193 81 236 ゴム足 1.4 11490 PDF DXF DWG
AU88-20-30A□-□□ 200 88 300 193 81 286 アルミ足 1.6 13610 PDF DXF DWG
AU88-20-30R□-□□ 200 88 300 193 81 286 ゴム足 1.6 12190 PDF DXF DWG
AU88-20-36A□-□□ 200 88 360 193 81 346 アルミ足 1.8 14640 PDF DXF DWG
AU88-20-36R□-□□ 200 88 360 193 81 346 ゴム足 1.8 13230 PDF DXF DWG
AU88-20-43A□-□□ 200 88 430 193 81 416 アルミ足 2.1 16430 PDF DXF DWG
AU88-20-43R□-□□ 200 88 430 193 81 416 ゴム足 2.1 15020 PDF DXF DWG
AU88-25-16A□-□□ 250 88 160 243 81 146 アルミ足 1.2 12280 PDF DXF DWG
AU88-25-16R□-□□ 250 88 160 243 81 146 ゴム足 1.2 10870 PDF DXF DWG
AU88-25-20A□-□□ 250 88 200 243 81 186 アルミ足 1.4 13050 PDF DXF DWG
AU88-25-20R□-□□ 250 88 200 243 81 186 ゴム足 1.4 11650 PDF DXF DWG
AU88-25-25A□-□□ 250 88 250 243 81 236 アルミ足 1.6 14240 PDF DXF DWG
AU88-25-25R□-□□ 250 88 250 243 81 236 ゴム足 1.6 12830 PDF DXF DWG
AU88-25-30A□-□□ 250 88 300 243 81 286 アルミ足 1.8 15080 PDF DXF DWG
AU88-25-30R□-□□ 250 88 300 243 81 286 ゴム足 1.8 13660 PDF DXF DWG
AU88-25-36A□-□□ 250 88 360 243 81 346 アルミ足 2.1 16390 PDF DXF DWG
AU88-25-36R□-□□ 250 88 360 243 81 346 ゴム足 2.1 14970 PDF DXF DWG
AU88-25-43A□-□□ 250 88 430 243 81 416 アルミ足 2.4 17660 PDF DXF DWG
AU88-25-43R□-□□ 250 88 430 243 81 416 ゴム足 2.4 16250 PDF DXF DWG
AU88-30-16A□-□□ 300 88 160 293 81 146 アルミ足 1.4 13040 PDF DXF DWG
AU88-30-16R□-□□ 300 88 160 293 81 146 ゴム足 1.4 11620 PDF DXF DWG
AU88-30-20A□-□□ 300 88 200 293 81 186 アルミ足 1.6 13910 PDF DXF DWG
AU88-30-20R□-□□ 300 88 200 293 81 186 ゴム足 1.6 12510 PDF DXF DWG
AU88-30-25A□-□□ 300 88 250 293 81 236 アルミ足 1.8 15260 PDF DXF DWG
AU88-30-25R□-□□ 300 88 250 293 81 236 ゴム足 1.8 13840 PDF DXF DWG
AU88-30-30A□-□□ 300 88 300 293 81 286 アルミ足 2.1 16400 PDF DXF DWG
AU88-30-30R□-□□ 300 88 300 293 81 286 ゴム足 2.1 14990 PDF DXF DWG
AU88-30-36A□-□□ 300 88 360 293 81 346 アルミ足 2.4 18140 PDF DXF DWG
AU88-30-36R□-□□ 300 88 360 293 81 346 ゴム足 2.4 16730 PDF DXF DWG
AU88-30-43A□-□□ 300 88 430 293 81 416 アルミ足 2.7 18920 PDF DXF DWG
AU88-30-43R□-□□ 300 88 430 293 81 416 ゴム足 2.7 17500 PDF DXF DWG
AU88-30-50A□-□□ 300 88 500 293 81 486 アルミ足 3.1 20980 PDF DXF DWG
AU88-30-50R□-□□ 300 88 500 293 81 486 ゴム足 3.1 19580 PDF DXF DWG
AU88-36-16A□-□□ 360 88 160 353 81 146 アルミ足 1.6 14220 PDF DXF DWG
AU88-36-16R□-□□ 360 88 160 353 81 146 ゴム足 1.6 12890 PDF DXF DWG
AU88-36-20A□-□□ 360 88 200 353 81 186 アルミ足 1.8 14960 PDF DXF DWG
AU88-36-20R□-□□ 360 88 200 353 81 186 ゴム足 1.8 13550 PDF DXF DWG
AU88-36-25A□-□□ 360 88 250 353 81 236 アルミ足 2.1 16570 PDF DXF DWG
AU88-36-25R□-□□ 360 88 250 353 81 236 ゴム足 2.1 15150 PDF DXF DWG
AU88-36-30A□-□□ 360 88 300 353 81 286 アルミ足 2.3 18140 PDF DXF DWG
AU88-36-30R□-□□ 360 88 300 353 81 286 ゴム足 2.3 16730 PDF DXF DWG
AU88-36-36A□-□□ 360 88 360 353 81 346 アルミ足 2.7 19880 PDF DXF DWG
AU88-36-36R□-□□ 360 88 360 353 81 346 ゴム足 2.7 18470 PDF DXF DWG
AU88-36-43A□-□□ 360 88 430 353 81 416 アルミ足 3.1 20820 PDF DXF DWG
AU88-36-43R□-□□ 360 88 430 353 81 416 ゴム足 3.1 19400 PDF DXF DWG
AU88-36-50A□-□□ 360 88 500 353 81 486 アルミ足 3.5 22680 PDF DXF DWG
AU88-36-50R□-□□ 360 88 500 353 81 486 ゴム足 3.5 21260 PDF DXF DWG
AU88-43-16A□-□□ 430 88 160 423 81 146 アルミ足 1.8 15950 PDF DXF DWG
AU88-43-16R□-□□ 430 88 160 423 81 146 ゴム足 1.8 14580 PDF DXF DWG
AU88-43-20A□-□□ 430 88 200 423 81 186 アルミ足 2.1 16800 PDF DXF DWG
AU88-43-20R□-□□ 430 88 200 423 81 186 ゴム足 2.1 15390 PDF DXF DWG
AU88-43-25A□-□□ 430 88 250 423 81 236 アルミ足 2.4 17890 PDF DXF DWG
AU88-43-25R□-□□ 430 88 250 423 81 236 ゴム足 2.4 16470 PDF DXF DWG
AU88-43-30A□-□□ 430 88 300 423 81 286 アルミ足 2.7 18960 PDF DXF DWG
AU88-43-30R□-□□ 430 88 300 423 81 286 ゴム足 2.7 17550 PDF DXF DWG
AU88-43-36A□-□□ 430 88 360 423 81 346 アルミ足 3.1 20860 PDF DXF DWG
AU88-43-36R□-□□ 430 88 360 423 81 346 ゴム足 3.1 19450 PDF DXF DWG
AU88-43-43A□-□□ 430 88 430 423 81 416 アルミ足 3.5 23330 PDF DXF DWG
AU88-43-43R□-□□ 430 88 430 423 81 416 ゴム足 3.5 21910 PDF DXF DWG
AU88-43-50A□-□□ 430 88 500 423 81 486 アルミ足 4 24860 PDF DXF DWG
AU88-43-50R□-□□ 430 88 500 423 81 486 ゴム足 4 23460 PDF DXF DWG
AU88-50-30A□-□□ 500 88 300 493 81 286 アルミ足 3 22110 PDF DXF DWG
AU88-50-30R□-□□ 500 88 300 493 81 286 ゴム足 3 20650 PDF DXF DWG
AU88-50-36A□-□□ 500 88 360 493 81 346 アルミ足 3.4 23850 PDF DXF DWG
AU88-50-36R□-□□ 500 88 360 493 81 346 ゴム足 3.4 22400 PDF DXF DWG
AU88-50-43A□-□□ 500 88 430 493 81 416 アルミ足 3.9 26030 PDF DXF DWG
AU88-50-43R□-□□ 500 88 430 493 81 416 ゴム足 3.9 24590 PDF DXF DWG
AU88-50-50A□-□□ 500 88 500 493 81 486 アルミ足 4.4 29490 PDF DXF DWG
AU88-50-50R□-□□ 500 88 500 493 81 486 ゴム足 4.4 28030 PDF DXF DWG
AU99-16-16A□-□□ 160 99 160 153 92 146 アルミ足 1 10880 PDF DXF DWG
AU99-16-16R□-□□ 160 99 160 153 92 146 ゴム足 1 9490 PDF DXF DWG
AU99-16-20A□-□□ 160 99 200 153 92 186 アルミ足 1.1 11480 PDF DXF DWG
AU99-16-20R□-□□ 160 99 200 153 92 186 ゴム足 1.1 10080 PDF DXF DWG
AU99-16-25A□-□□ 160 99 250 153 92 236 アルミ足 1.3 12070 PDF DXF DWG
AU99-16-25R□-□□ 160 99 250 153 92 236 ゴム足 1.3 10680 PDF DXF DWG
AU99-16-30A□-□□ 160 99 300 153 92 286 アルミ足 1.4 12670 PDF DXF DWG
AU99-16-30R□-□□ 160 99 300 153 92 286 ゴム足 1.4 11270 PDF DXF DWG
AU99-16-36A□-□□ 160 99 360 153 92 346 アルミ足 1.7 13840 PDF DXF DWG
AU99-16-36R□-□□ 160 99 360 153 92 346 ゴム足 1.7 12450 PDF DXF DWG
AU99-16-43A□-□□ 160 99 430 153 92 416 アルミ足 1.9 14960 PDF DXF DWG
AU99-16-43R□-□□ 160 99 430 153 92 416 ゴム足 1.9 13560 PDF DXF DWG
AU99-20-16A□-□□ 200 99 160 193 92 146 アルミ足 1.1 11840 PDF DXF DWG
AU99-20-16R□-□□ 200 99 160 193 92 146 ゴム足 1.1 10440 PDF DXF DWG
AU99-20-20A□-□□ 200 99 200 193 92 186 アルミ足 1.2 12530 PDF DXF DWG
AU99-20-20R□-□□ 200 99 200 193 92 186 ゴム足 1.2 11140 PDF DXF DWG
AU99-20-25A□-□□ 200 99 250 193 92 236 アルミ足 1.4 13230 PDF DXF DWG
AU99-20-25R□-□□ 200 99 250 193 92 236 ゴム足 1.4 11840 PDF DXF DWG
AU99-20-30A□-□□ 200 99 300 193 92 286 アルミ足 1.6 13950 PDF DXF DWG
AU99-20-30R□-□□ 200 99 300 193 92 286 ゴム足 1.6 12540 PDF DXF DWG
AU99-20-36A□-□□ 200 99 360 193 92 346 アルミ足 1.9 15050 PDF DXF DWG
AU99-20-36R□-□□ 200 99 360 193 92 346 ゴム足 1.9 13650 PDF DXF DWG
AU99-20-43A□-□□ 200 99 430 193 92 416 アルミ足 2.2 16650 PDF DXF DWG
AU99-20-43R□-□□ 200 99 430 193 92 416 ゴム足 2.2 15260 PDF DXF DWG
AU99-25-16A□-□□ 250 99 160 243 92 146 アルミ足 1.2 12600 PDF DXF DWG
AU99-25-16R□-□□ 250 99 160 243 92 146 ゴム足 1.2 11210 PDF DXF DWG
AU99-25-20A□-□□ 250 99 200 243 92 186 アルミ足 1.4 13390 PDF DXF DWG
AU99-25-20R□-□□ 250 99 200 243 92 186 ゴム足 1.4 12000 PDF DXF DWG
AU99-25-25A□-□□ 250 99 250 243 92 236 アルミ足 1.6 14580 PDF DXF DWG
AU99-25-25R□-□□ 250 99 250 243 92 236 ゴム足 1.6 13190 PDF DXF DWG
AU99-25-30A□-□□ 250 99 300 243 92 286 アルミ足 1.9 15450 PDF DXF DWG
AU99-25-30R□-□□ 250 99 300 243 92 286 ゴム足 1.9 14050 PDF DXF DWG
AU99-25-36A□-□□ 250 99 360 243 92 346 アルミ足 2.1 16770 PDF DXF DWG
AU99-25-36R□-□□ 250 99 360 243 92 346 ゴム足 2.1 15380 PDF DXF DWG
AU99-25-43A□-□□ 250 99 430 243 92 416 アルミ足 2.5 17880 PDF DXF DWG
AU99-25-43R□-□□ 250 99 430 243 92 416 ゴム足 2.5 16470 PDF DXF DWG
AU99-30-16A□-□□ 300 99 160 293 92 146 アルミ足 1.4 13310 PDF DXF DWG
AU99-30-16R□-□□ 300 99 160 293 92 146 ゴム足 1.4 11910 PDF DXF DWG
AU99-30-20A□-□□ 300 99 200 293 92 186 アルミ足 1.6 14180 PDF DXF DWG
AU99-30-20R□-□□ 300 99 200 293 92 186 ゴム足 1.6 12790 PDF DXF DWG
AU99-30-25A□-□□ 300 99 250 293 92 236 アルミ足 1.9 15540 PDF DXF DWG
AU99-30-25R□-□□ 300 99 250 293 92 236 ゴム足 1.9 14140 PDF DXF DWG
AU99-30-30A□-□□ 300 99 300 293 92 286 アルミ足 2.1 16650 PDF DXF DWG
AU99-30-30R□-□□ 300 99 300 293 92 286 ゴム足 2.1 15260 PDF DXF DWG
AU99-30-36A□-□□ 300 99 360 293 92 346 アルミ足 2.4 18420 PDF DXF DWG
AU99-30-36R□-□□ 300 99 360 293 92 346 ゴム足 2.4 17030 PDF DXF DWG
AU99-30-43A□-□□ 300 99 430 293 92 416 アルミ足 2.8 19050 PDF DXF DWG
AU99-30-43R□-□□ 300 99 430 293 92 416 ゴム足 2.8 17650 PDF DXF DWG
AU99-30-50A□-□□ 300 99 500 293 92 486 アルミ足 3.1 21160 PDF DXF DWG
AU99-30-50R□-□□ 300 99 500 293 92 486 ゴム足 3.1 19770 PDF DXF DWG
AU99-36-16A□-□□ 360 99 160 353 92 146 アルミ足 1.6 14560 PDF DXF DWG
AU99-36-16R□-□□ 360 99 160 353 92 146 ゴム足 1.6 13160 PDF DXF DWG
AU99-36-20A□-□□ 360 99 200 353 92 186 アルミ足 1.8 15320 PDF DXF DWG
AU99-36-20R□-□□ 360 99 200 353 92 186 ゴム足 1.8 13910 PDF DXF DWG
AU99-36-25A□-□□ 360 99 250 353 92 236 アルミ足 2.1 16890 PDF DXF DWG
AU99-36-25R□-□□ 360 99 250 353 92 236 ゴム足 2.1 15490 PDF DXF DWG
AU99-36-30A□-□□ 360 99 300 353 92 286 アルミ足 2.4 18430 PDF DXF DWG
AU99-36-30R□-□□ 360 99 300 353 92 286 ゴム足 2.4 17040 PDF DXF DWG
AU99-36-36A□-□□ 360 99 360 353 92 346 アルミ足 2.7 20230 PDF DXF DWG
AU99-36-36R□-□□ 360 99 360 353 92 346 ゴム足 2.7 18820 PDF DXF DWG
AU99-36-43A□-□□ 360 99 430 353 92 416 アルミ足 3.2 21050 PDF DXF DWG
AU99-36-43R□-□□ 360 99 430 353 92 416 ゴム足 3.2 19660 PDF DXF DWG
AU99-36-50A□-□□ 360 99 500 353 92 486 アルミ足 3.6 22940 PDF DXF DWG
AU99-36-50R□-□□ 360 99 500 353 92 486 ゴム足 3.6 21550 PDF DXF DWG
AU99-43-16A□-□□ 430 99 160 423 92 146 アルミ足 1.8 16350 PDF DXF DWG
AU99-43-16R□-□□ 430 99 160 423 92 146 ゴム足 1.8 14960 PDF DXF DWG
AU99-43-20A□-□□ 430 99 200 423 92 186 アルミ足 2.1 17620 PDF DXF DWG
AU99-43-20R□-□□ 430 99 200 423 92 186 ゴム足 2.1 16230 PDF DXF DWG
AU99-43-25A□-□□ 430 99 250 423 92 236 アルミ足 2.4 18710 PDF DXF DWG
AU99-43-25R□-□□ 430 99 250 423 92 236 ゴム足 2.4 17320 PDF DXF DWG
AU99-43-30A□-□□ 430 99 300 423 92 286 アルミ足 2.7 19840 PDF DXF DWG
AU99-43-30R□-□□ 430 99 300 423 92 286 ゴム足 2.7 18430 PDF DXF DWG
AU99-43-36A□-□□ 430 99 360 423 92 346 アルミ足 3.1 21890 PDF DXF DWG
AU99-43-36R□-□□ 430 99 360 423 92 346 ゴム足 3.1 20480 PDF DXF DWG
AU99-43-43A□-□□ 430 99 430 423 92 416 アルミ足 3.6 24230 PDF DXF DWG
AU99-43-43R□-□□ 430 99 430 423 92 416 ゴム足 3.6 22820 PDF DXF DWG
AU99-43-50A□-□□ 430 99 500 423 92 486 アルミ足 4 25910 PDF DXF DWG
AU99-43-50R□-□□ 430 99 500 423 92 486 ゴム足 4 24520 PDF DXF DWG
AU99-50-30A□-□□ 500 99 300 493 92 286 アルミ足 3.1 22810 PDF DXF DWG
AU99-50-30R□-□□ 500 99 300 493 92 286 ゴム足 3.1 21410 PDF DXF DWG
AU99-50-36A□-□□ 500 99 360 493 92 346 アルミ足 3.5 24700 PDF DXF DWG
AU99-50-36R□-□□ 500 99 360 493 92 346 ゴム足 3.5 23290 PDF DXF DWG
AU99-50-43A□-□□ 500 99 430 493 92 416 アルミ足 4 26860 PDF DXF DWG
AU99-50-43R□-□□ 500 99 430 493 92 416 ゴム足 4 25450 PDF DXF DWG
AU99-50-50A□-□□ 500 99 500 493 92 486 アルミ足 4.5 30290 PDF DXF DWG
AU99-50-50R□-□□ 500 99 500 493 92 486 ゴム足 4.5 28890 PDF DXF DWG
AU115-16-16A□-□□ 160 115 160 153 108 146 アルミ足 1 11220 PDF DXF DWG
AU115-16-16R□-□□ 160 115 160 153 108 146 ゴム足 1 9830 PDF DXF DWG
AU115-16-20A□-□□ 160 115 200 153 108 186 アルミ足 1.2 11840 PDF DXF DWG
AU115-16-20R□-□□ 160 115 200 153 108 186 ゴム足 1.2 10440 PDF DXF DWG
AU115-16-25A□-□□ 160 115 250 153 108 236 アルミ足 1.4 12450 PDF DXF DWG
AU115-16-25R□-□□ 160 115 250 153 108 236 ゴム足 1.4 11040 PDF DXF DWG
AU115-16-30A□-□□ 160 115 300 153 108 286 アルミ足 1.5 13090 PDF DXF DWG
AU115-16-30R□-□□ 160 115 300 153 108 286 ゴム足 1.5 11680 PDF DXF DWG
AU115-16-36A□-□□ 160 115 360 153 108 346 アルミ足 1.8 14300 PDF DXF DWG
AU115-16-36R□-□□ 160 115 360 153 108 346 ゴム足 1.8 12910 PDF DXF DWG
AU115-16-43A□-□□ 160 115 430 153 108 416 アルミ足 2.1 15430 PDF DXF DWG
AU115-16-43R□-□□ 160 115 430 153 108 416 ゴム足 2.1 14030 PDF DXF DWG
AU115-20-16A□-□□ 200 115 160 193 108 146 アルミ足 1.2 12200 PDF DXF DWG
AU115-20-16R□-□□ 200 115 160 193 108 146 ゴム足 1.2 10810 PDF DXF DWG
AU115-20-20A□-□□ 200 115 200 193 108 186 アルミ足 1.3 12930 PDF DXF DWG
AU115-20-20R□-□□ 200 115 200 193 108 186 ゴム足 1.3 11540 PDF DXF DWG
AU115-20-25A□-□□ 200 115 250 193 108 236 アルミ足 1.5 13650 PDF DXF DWG
AU115-20-25R□-□□ 200 115 250 193 108 236 ゴム足 1.5 12250 PDF DXF DWG
AU115-20-30A□-□□ 200 115 300 193 108 286 アルミ足 1.7 14400 PDF DXF DWG
AU115-20-30R□-□□ 200 115 300 193 108 286 ゴム足 1.7 12990 PDF DXF DWG
AU115-20-36A□-□□ 200 115 360 193 108 346 アルミ足 2 15540 PDF DXF DWG
AU115-20-36R□-□□ 200 115 360 193 108 346 ゴム足 2 14140 PDF DXF DWG
AU115-20-43A□-□□ 200 115 430 193 108 416 アルミ足 2.3 17170 PDF DXF DWG
AU115-20-43R□-□□ 200 115 430 193 108 416 ゴム足 2.3 15780 PDF DXF DWG
AU115-25-16A□-□□ 250 115 160 243 108 146 アルミ足 1.3 13030 PDF DXF DWG
AU115-25-16R□-□□ 250 115 160 243 108 146 ゴム足 1.3 11620 PDF DXF DWG
AU115-25-20A□-□□ 250 115 200 243 108 186 アルミ足 1.5 13840 PDF DXF DWG
AU115-25-20R□-□□ 250 115 200 243 108 186 ゴム足 1.5 12450 PDF DXF DWG
AU115-25-25A□-□□ 250 115 250 243 108 236 アルミ足 1.7 15050 PDF DXF DWG
AU115-25-25R□-□□ 250 115 250 243 108 236 ゴム足 1.7 13650 PDF DXF DWG
AU115-25-30A□-□□ 250 115 300 243 108 286 アルミ足 2 15940 PDF DXF DWG
AU115-25-30R□-□□ 250 115 300 243 108 286 ゴム足 2 14540 PDF DXF DWG
AU115-25-36A□-□□ 250 115 360 243 108 346 アルミ足 2.3 17310 PDF DXF DWG
AU115-25-36R□-□□ 250 115 360 243 108 346 ゴム足 2.3 15910 PDF DXF DWG
AU115-25-43A□-□□ 250 115 430 243 108 416 アルミ足 2.6 18430 PDF DXF DWG
AU115-25-43R□-□□ 250 115 430 243 108 416 ゴム足 2.6 17040 PDF DXF DWG
AU115-30-16A□-□□ 300 115 160 293 108 146 アルミ足 1.5 13770 PDF DXF DWG
AU115-30-16R□-□□ 300 115 160 293 108 146 ゴム足 1.5 12370 PDF DXF DWG
AU115-30-20A□-□□ 300 115 200 293 108 186 アルミ足 1.7 14680 PDF DXF DWG
AU115-30-20R□-□□ 300 115 200 293 108 186 ゴム足 1.7 13280 PDF DXF DWG
AU115-30-25A□-□□ 300 115 250 293 108 236 アルミ足 2 16050 PDF DXF DWG
AU115-30-25R□-□□ 300 115 250 293 108 236 ゴム足 2 14640 PDF DXF DWG
AU115-30-30A□-□□ 300 115 300 293 108 286 アルミ足 2.2 17200 PDF DXF DWG
AU115-30-30R□-□□ 300 115 300 293 108 286 ゴム足 2.2 15800 PDF DXF DWG
AU115-30-36A□-□□ 300 115 360 293 108 346 アルミ足 2.5 19000 PDF DXF DWG
AU115-30-36R□-□□ 300 115 360 293 108 346 ゴム足 2.5 17610 PDF DXF DWG
AU115-30-43A□-□□ 300 115 430 293 108 416 アルミ足 2.9 19660 PDF DXF DWG
AU115-30-43R□-□□ 300 115 430 293 108 416 ゴム足 2.9 18250 PDF DXF DWG
AU115-30-50A□-□□ 300 115 500 293 108 486 アルミ足 3.3 21810 PDF DXF DWG
AU115-30-50R□-□□ 300 115 500 293 108 486 ゴム足 3.3 20410 PDF DXF DWG
AU115-36-16A□-□□ 360 115 160 353 108 146 アルミ足 1.7 15060 PDF DXF DWG
AU115-36-16R□-□□ 360 115 160 353 108 146 ゴム足 1.7 13660 PDF DXF DWG
AU115-36-20A□-□□ 360 115 200 353 108 186 アルミ足 1.9 15840 PDF DXF DWG
AU115-36-20R□-□□ 360 115 200 353 108 186 ゴム足 1.9 14430 PDF DXF DWG
AU115-36-25A□-□□ 360 115 250 353 108 236 アルミ足 2.2 17430 PDF DXF DWG
AU115-36-25R□-□□ 360 115 250 353 108 236 ゴム足 2.2 16020 PDF DXF DWG
AU115-36-30A□-□□ 360 115 300 353 108 286 アルミ足 2.5 19020 PDF DXF DWG
AU115-36-30R□-□□ 360 115 300 353 108 286 ゴム足 2.5 17620 PDF DXF DWG
AU115-36-36A□-□□ 360 115 360 353 108 346 アルミ足 2.9 20850 PDF DXF DWG
AU115-36-36R□-□□ 360 115 360 353 108 346 ゴム足 2.9 19450 PDF DXF DWG
AU115-36-43A□-□□ 360 115 430 353 108 416 アルミ足 3.3 21690 PDF DXF DWG
AU115-36-43R□-□□ 360 115 430 353 108 416 ゴム足 3.3 20300 PDF DXF DWG
AU115-36-50A□-□□ 360 115 500 353 108 486 アルミ足 3.7 23620 PDF DXF DWG
AU115-36-50R□-□□ 360 115 500 353 108 486 ゴム足 3.7 22230 PDF DXF DWG
AU115-43-16A□-□□ 430 115 160 423 108 146 アルミ足 2 16920 PDF DXF DWG
AU115-43-16R□-□□ 430 115 160 423 108 146 ゴム足 2 15520 PDF DXF DWG
AU115-43-20A□-□□ 430 115 200 423 108 186 アルミ足 2.2 18220 PDF DXF DWG
AU115-43-20R□-□□ 430 115 200 423 108 186 ゴム足 2.2 16820 PDF DXF DWG
AU115-43-25A□-□□ 430 115 250 423 108 236 アルミ足 2.6 19330 PDF DXF DWG
AU115-43-25R□-□□ 430 115 250 423 108 236 ゴム足 2.6 17940 PDF DXF DWG
AU115-43-30A□-□□ 430 115 300 423 108 286 アルミ足 2.9 20470 PDF DXF DWG
AU115-43-30R□-□□ 430 115 300 423 108 286 ゴム足 2.9 19080 PDF DXF DWG
AU115-43-36A□-□□ 430 115 360 423 108 346 アルミ足 3.3 22570 PDF DXF DWG
AU115-43-36R□-□□ 430 115 360 423 108 346 ゴム足 3.3 21170 PDF DXF DWG
AU115-43-43A□-□□ 430 115 430 423 108 416 アルミ足 3.8 24920 PDF DXF DWG
AU115-43-43R□-□□ 430 115 430 423 108 416 ゴム足 3.8 23520 PDF DXF DWG
AU115-43-50A□-□□ 430 115 500 423 108 486 アルミ足 4.2 26670 PDF DXF DWG
AU115-43-50R□-□□ 430 115 500 423 108 486 ゴム足 4.2 25280 PDF DXF DWG
AU115-50-30A□-□□ 500 115 300 493 108 286 アルミ足 3.2 23540 PDF DXF DWG
AU115-50-30R□-□□ 500 115 300 493 108 286 ゴム足 3.2 22140 PDF DXF DWG
AU115-50-36A□-□□ 500 115 360 493 108 346 アルミ足 3.7 25450 PDF DXF DWG
AU115-50-36R□-□□ 500 115 360 493 108 346 ゴム足 3.7 24060 PDF DXF DWG
AU115-50-43A□-□□ 500 115 430 493 108 416 アルミ足 4.2 27640 PDF DXF DWG
AU115-50-43R□-□□ 500 115 430 493 108 416 ゴム足 4.2 26240 PDF DXF DWG
AU115-50-50A□-□□ 500 115 500 493 108 486 アルミ足 4.7 31130 PDF DXF DWG
AU115-50-50R□-□□ 500 115 500 493 108 486 ゴム足 4.7 29740 PDF DXF DWG
AU133-16-16A□-□□ 160 132.5 160 152 125.5 146 アルミ足 1.2 11620 PDF DXF DWG
AU133-16-16R□-□□ 160 132.5 160 152 125.5 146 ゴム足 1.2 10250 PDF DXF DWG
AU133-16-20A□-□□ 160 132.5 200 152 125.5 186 アルミ足 1.4 12300 PDF DXF DWG
AU133-16-20R□-□□ 160 132.5 200 152 125.5 186 ゴム足 1.4 10930 PDF DXF DWG
AU133-16-25A□-□□ 160 132.5 250 152 125.5 236 アルミ足 1.6 12930 PDF DXF DWG
AU133-16-25R□-□□ 160 132.5 250 152 125.5 236 ゴム足 1.6 11560 PDF DXF DWG
AU133-16-30A□-□□ 160 132.5 300 152 125.5 286 アルミ足 1.8 13620 PDF DXF DWG
AU133-16-30R□-□□ 160 132.5 300 152 125.5 286 ゴム足 1.8 12250 PDF DXF DWG
AU133-16-36A□-□□ 160 132.5 360 152 125.5 346 アルミ足 2.1 15000 PDF DXF DWG
AU133-16-36R□-□□ 160 132.5 360 152 125.5 346 ゴム足 2.1 13710 PDF DXF DWG
AU133-16-43A□-□□ 160 132.5 430 152 125.5 416 アルミ足 2.4 16180 PDF DXF DWG
AU133-16-43R□-□□ 160 132.5 430 152 125.5 416 ゴム足 2.4 14880 PDF DXF DWG
AU133-20-16A□-□□ 200 132.5 160 192 125.5 146 アルミ足 1.3 12310 PDF DXF DWG
AU133-20-16R□-□□ 200 132.5 160 192 125.5 146 ゴム足 1.3 10940 PDF DXF DWG
AU133-20-20A□-□□ 200 132.5 200 192 125.5 186 アルミ足 1.5 13070 PDF DXF DWG
AU133-20-20R□-□□ 200 132.5 200 192 125.5 186 ゴム足 1.5 11710 PDF DXF DWG
AU133-20-25A□-□□ 200 132.5 250 192 125.5 236 アルミ足 1.7 14200 PDF DXF DWG
AU133-20-25R□-□□ 200 132.5 250 192 125.5 236 ゴム足 1.7 12790 PDF DXF DWG
AU133-20-30A□-□□ 200 132.5 300 192 125.5 286 アルミ足 2 14990 PDF DXF DWG
AU133-20-30R□-□□ 200 132.5 300 192 125.5 286 ゴム足 2 13570 PDF DXF DWG
AU133-20-36A□-□□ 200 132.5 360 192 125.5 346 アルミ足 2.3 16190 PDF DXF DWG
AU133-20-36R□-□□ 200 132.5 360 192 125.5 346 ゴム足 2.3 14800 PDF DXF DWG
AU133-20-43A□-□□ 200 132.5 430 192 125.5 416 アルミ足 2.6 18110 PDF DXF DWG
AU133-20-43R□-□□ 200 132.5 430 192 125.5 416 ゴム足 2.6 16700 PDF DXF DWG
AU133-25-16A□-□□ 250 132.5 160 242 125.5 146 アルミ足 1.5 13490 PDF DXF DWG
AU133-25-16R□-□□ 250 132.5 160 242 125.5 146 ゴム足 1.5 12080 PDF DXF DWG
AU133-25-20A□-□□ 250 132.5 200 242 125.5 186 アルミ足 1.7 14350 PDF DXF DWG
AU133-25-20R□-□□ 250 132.5 200 242 125.5 186 ゴム足 1.7 12930 PDF DXF DWG
AU133-25-25A□-□□ 250 132.5 250 242 125.5 236 アルミ足 2 15620 PDF DXF DWG
AU133-25-25R□-□□ 250 132.5 250 242 125.5 236 ゴム足 2 14220 PDF DXF DWG
AU133-25-30A□-□□ 250 132.5 300 242 125.5 286 アルミ足 2.2 16570 PDF DXF DWG
AU133-25-30R□-□□ 250 132.5 300 242 125.5 286 ゴム足 2.2 15150 PDF DXF DWG
AU133-25-36A□-□□ 250 132.5 360 242 125.5 346 アルミ足 2.6 18030 PDF DXF DWG
AU133-25-36R□-□□ 250 132.5 360 242 125.5 346 ゴム足 2.6 16640 PDF DXF DWG
AU133-25-43A□-□□ 250 132.5 430 242 125.5 416 アルミ足 3 19450 PDF DXF DWG
AU133-25-43R□-□□ 250 132.5 430 242 125.5 416 ゴム足 3 18030 PDF DXF DWG
AU133-30-16A□-□□ 300 132.5 160 292 125.5 146 アルミ足 1.7 14350 PDF DXF DWG
AU133-30-16R□-□□ 300 132.5 160 292 125.5 146 ゴム足 1.7 12930 PDF DXF DWG
AU133-30-20A□-□□ 300 132.5 200 292 125.5 186 アルミ足 1.9 15300 PDF DXF DWG
AU133-30-20R□-□□ 300 132.5 200 292 125.5 186 ゴム足 1.9 13890 PDF DXF DWG
AU133-30-25A□-□□ 300 132.5 250 292 125.5 236 アルミ足 2.2 16730 PDF DXF DWG
AU133-30-25R□-□□ 300 132.5 250 292 125.5 236 ゴム足 2.2 15320 PDF DXF DWG
AU133-30-30A□-□□ 300 132.5 300 292 125.5 286 アルミ足 2.5 17970 PDF DXF DWG
AU133-30-30R□-□□ 300 132.5 300 292 125.5 286 ゴム足 2.5 16570 PDF DXF DWG
AU133-30-36A□-□□ 300 132.5 360 292 125.5 346 アルミ足 2.8 19880 PDF DXF DWG
AU133-30-36R□-□□ 300 132.5 360 292 125.5 346 ゴム足 2.8 18470 PDF DXF DWG
AU133-30-43A□-□□ 300 132.5 430 292 125.5 416 アルミ足 3.3 20770 PDF DXF DWG
AU133-30-43R□-□□ 300 132.5 430 292 125.5 416 ゴム足 3.3 19380 PDF DXF DWG
AU133-30-50A□-□□ 300 132.5 500 292 125.5 486 アルミ足 3.7 23060 PDF DXF DWG
AU133-30-50R□-□□ 300 132.5 500 292 125.5 486 ゴム足 3.7 21650 PDF DXF DWG
AU133-36-16A□-□□ 360 132.5 160 352 125.5 146 アルミ足 1.9 15670 PDF DXF DWG
AU133-36-16R□-□□ 360 132.5 160 352 125.5 146 ゴム足 1.9 14340 PDF DXF DWG
AU133-36-20A□-□□ 360 132.5 200 352 125.5 186 アルミ足 2.1 16430 PDF DXF DWG
AU133-36-20R□-□□ 360 132.5 200 352 125.5 186 ゴム足 2.1 15020 PDF DXF DWG
AU133-36-25A□-□□ 360 132.5 250 352 125.5 236 アルミ足 2.5 18120 PDF DXF DWG
AU133-36-25R□-□□ 360 132.5 250 352 125.5 236 ゴム足 2.5 16710 PDF DXF DWG
AU133-36-30A□-□□ 360 132.5 300 352 125.5 286 アルミ足 2.8 19790 PDF DXF DWG
AU133-36-30R□-□□ 360 132.5 300 352 125.5 286 ゴム足 2.8 18370 PDF DXF DWG
AU133-36-36A□-□□ 360 132.5 360 352 125.5 346 アルミ足 3.2 21690 PDF DXF DWG
AU133-36-36R□-□□ 360 132.5 360 352 125.5 346 ゴム足 3.2 20280 PDF DXF DWG
AU133-36-43A□-□□ 360 132.5 430 352 125.5 416 アルミ足 3.7 22760 PDF DXF DWG
AU133-36-43R□-□□ 360 132.5 430 352 125.5 416 ゴム足 3.7 21350 PDF DXF DWG
AU133-36-50A□-□□ 360 132.5 500 352 125.5 486 アルミ足 4.1 24830 PDF DXF DWG
AU133-36-50R□-□□ 360 132.5 500 352 125.5 486 ゴム足 4.1 23420 PDF DXF DWG
AU133-43-16A□-□□ 430 132.5 160 422 125.5 146 アルミ足 2.2 17030 PDF DXF DWG
AU133-43-16R□-□□ 430 132.5 160 422 125.5 146 ゴム足 2.2 15680 PDF DXF DWG
AU133-43-20A□-□□ 430 132.5 200 422 125.5 186 アルミ足 2.4 18350 PDF DXF DWG
AU133-43-20R□-□□ 430 132.5 200 422 125.5 186 ゴム足 2.4 16930 PDF DXF DWG
AU133-43-25A□-□□ 430 132.5 250 422 125.5 236 アルミ足 2.8 19520 PDF DXF DWG
AU133-43-25R□-□□ 430 132.5 250 422 125.5 236 ゴム足 2.8 18120 PDF DXF DWG
AU133-43-30A□-□□ 430 132.5 300 422 125.5 286 アルミ足 3.2 20700 PDF DXF DWG
AU133-43-30R□-□□ 430 132.5 300 422 125.5 286 ゴム足 3.2 19280 PDF DXF DWG
AU133-43-36A□-□□ 430 132.5 360 422 125.5 346 アルミ足 3.6 22760 PDF DXF DWG
AU133-43-36R□-□□ 430 132.5 360 422 125.5 346 ゴム足 3.6 21350 PDF DXF DWG
AU133-43-43A□-□□ 430 132.5 430 422 125.5 416 アルミ足 4.1 25370 PDF DXF DWG
AU133-43-43R□-□□ 430 132.5 430 422 125.5 416 ゴム足 4.1 23950 PDF DXF DWG
AU133-43-50A□-□□ 430 132.5 500 422 125.5 486 アルミ足 4.6 27090 PDF DXF DWG
AU133-43-50R□-□□ 430 132.5 500 422 125.5 486 ゴム足 4.6 25690 PDF DXF DWG
AU133-50-30A□-□□ 500 132.5 300 492 125.5 286 アルミ足 3.5 24040 PDF DXF DWG
AU133-50-30R□-□□ 500 132.5 300 492 125.5 286 ゴム足 3.5 22600 PDF DXF DWG
AU133-50-36A□-□□ 500 132.5 360 492 125.5 346 アルミ足 4 25950 PDF DXF DWG
AU133-50-36R□-□□ 500 132.5 360 492 125.5 346 ゴム足 4 24500 PDF DXF DWG
AU133-50-43A□-□□ 500 132.5 430 492 125.5 416 アルミ足 4.6 28280 PDF DXF DWG
AU133-50-43R□-□□ 500 132.5 430 492 125.5 416 ゴム足 4.6 26830 PDF DXF DWG
AU133-50-50A□-□□ 500 132.5 500 492 125.5 486 アルミ足 5.1 31920 PDF DXF DWG
AU133-50-50R□-□□ 500 132.5 500 492 125.5 486 ゴム足 5.1 30480 PDF DXF DWG
AU149-16-16A□-□□ 160 149 160 152 142 146 アルミ足 1.2 12770 PDF DXF DWG
AU149-16-16R□-□□ 160 149 160 152 142 146 ゴム足 1.2 11380 PDF DXF DWG
AU149-16-20A□-□□ 160 149 200 152 142 186 アルミ足 1.4 13530 PDF DXF DWG
AU149-16-20R□-□□ 160 149 200 152 142 186 ゴム足 1.4 12130 PDF DXF DWG
AU149-16-25A□-□□ 160 149 250 152 142 236 アルミ足 1.6 14300 PDF DXF DWG
AU149-16-25R□-□□ 160 149 250 152 142 236 ゴム足 1.6 12910 PDF DXF DWG
AU149-16-30A□-□□ 160 149 300 152 142 286 アルミ足 1.9 15090 PDF DXF DWG
AU149-16-30R□-□□ 160 149 300 152 142 286 ゴム足 1.9 13690 PDF DXF DWG
AU149-16-36A□-□□ 160 149 360 152 142 346 アルミ足 2.1 16600 PDF DXF DWG
AU149-16-36R□-□□ 160 149 360 152 142 346 ゴム足 2.1 15210 PDF DXF DWG
AU149-16-43A□-□□ 160 149 430 152 142 416 アルミ足 2.5 17970 PDF DXF DWG
AU149-16-43R□-□□ 160 149 430 152 142 416 ゴム足 2.5 16580 PDF DXF DWG
AU149-20-16A□-□□ 200 149 160 192 142 146 アルミ足 1.4 13490 PDF DXF DWG
AU149-20-16R□-□□ 200 149 160 192 142 146 ゴム足 1.4 12080 PDF DXF DWG
AU149-20-20A□-□□ 200 149 200 192 142 186 アルミ足 1.6 14350 PDF DXF DWG
AU149-20-20R□-□□ 200 149 200 192 142 186 ゴム足 1.6 12940 PDF DXF DWG
AU149-20-25A□-□□ 200 149 250 192 142 236 アルミ足 1.8 15200 PDF DXF DWG
AU149-20-25R□-□□ 200 149 250 192 142 236 ゴム足 1.8 13790 PDF DXF DWG
AU149-20-30A□-□□ 200 149 300 192 142 286 アルミ足 2.1 16080 PDF DXF DWG
AU149-20-30R□-□□ 200 149 300 192 142 286 ゴム足 2.1 14690 PDF DXF DWG
AU149-20-36A□-□□ 200 149 360 192 142 346 アルミ足 2.4 17490 PDF DXF DWG
AU149-20-36R□-□□ 200 149 360 192 142 346 ゴム足 2.4 16080 PDF DXF DWG
AU149-20-43A□-□□ 200 149 430 192 142 416 アルミ足 2.7 19360 PDF DXF DWG
AU149-20-43R□-□□ 200 149 430 192 142 416 ゴム足 2.7 17960 PDF DXF DWG
AU149-25-16A□-□□ 250 149 160 242 142 146 アルミ足 1.5 14400 PDF DXF DWG
AU149-25-16R□-□□ 250 149 160 242 142 146 ゴム足 1.5 12990 PDF DXF DWG
AU149-25-20A□-□□ 250 149 200 242 142 186 アルミ足 1.8 15340 PDF DXF DWG
AU149-25-20R□-□□ 250 149 200 242 142 186 ゴム足 1.8 13950 PDF DXF DWG
AU149-25-25A□-□□ 250 149 250 242 142 236 アルミ足 2 16730 PDF DXF DWG
AU149-25-25R□-□□ 250 149 250 242 142 236 ゴム足 2 15330 PDF DXF DWG
AU149-25-30A□-□□ 250 149 300 242 142 286 アルミ足 2.3 17780 PDF DXF DWG
AU149-25-30R□-□□ 250 149 300 242 142 286 ゴム足 2.3 16390 PDF DXF DWG
AU149-25-36A□-□□ 250 149 360 242 142 346 アルミ足 2.7 19400 PDF DXF DWG
AU149-25-36R□-□□ 250 149 360 242 142 346 ゴム足 2.7 18010 PDF DXF DWG
AU149-25-43A□-□□ 250 149 430 242 142 416 アルミ足 3.1 20740 PDF DXF DWG
AU149-25-43R□-□□ 250 149 430 242 142 416 ゴム足 3.1 19340 PDF DXF DWG
AU149-30-16A□-□□ 300 149 160 292 142 146 アルミ足 1.7 15220 PDF DXF DWG
AU149-30-16R□-□□ 300 149 160 292 142 146 ゴム足 1.7 13830 PDF DXF DWG
AU149-30-20A□-□□ 300 149 200 292 142 186 アルミ足 2 16280 PDF DXF DWG
AU149-30-20R□-□□ 300 149 200 292 142 186 ゴム足 2 14880 PDF DXF DWG
AU149-30-25A□-□□ 300 149 250 292 142 236 アルミ足 2.3 17810 PDF DXF DWG
AU149-30-25R□-□□ 300 149 250 292 142 236 ゴム足 2.3 16410 PDF DXF DWG
AU149-30-30A□-□□ 300 149 300 292 142 286 アルミ足 2.6 19150 PDF DXF DWG
AU149-30-30R□-□□ 300 149 300 292 142 286 ゴム足 2.6 17750 PDF DXF DWG
AU149-30-36A□-□□ 300 149 360 292 142 346 アルミ足 2.9 21230 PDF DXF DWG
AU149-30-36R□-□□ 300 149 360 292 142 346 ゴム足 2.9 19840 PDF DXF DWG
AU149-30-43A□-□□ 300 149 430 292 142 416 アルミ足 3.4 22080 PDF DXF DWG
AU149-30-43R□-□□ 300 149 430 292 142 416 ゴム足 3.4 20690 PDF DXF DWG
AU149-30-50A□-□□ 300 149 500 292 142 486 アルミ足 3.8 24570 PDF DXF DWG
AU149-30-50R□-□□ 300 149 500 292 142 486 ゴム足 3.8 23160 PDF DXF DWG
AU149-36-16A□-□□ 360 149 160 352 142 146 アルミ足 1.9 16630 PDF DXF DWG
AU149-36-16R□-□□ 360 149 160 352 142 146 ゴム足 1.9 15220 PDF DXF DWG
AU149-36-20A□-□□ 360 149 200 352 142 186 アルミ足 2.2 17550 PDF DXF DWG
AU149-36-20R□-□□ 360 149 200 352 142 186 ゴム足 2.2 16140 PDF DXF DWG
AU149-36-25A□-□□ 360 149 250 352 142 236 アルミ足 2.5 19330 PDF DXF DWG
AU149-36-25R□-□□ 360 149 250 352 142 236 ゴム足 2.5 17940 PDF DXF DWG
AU149-36-30A□-□□ 360 149 300 352 142 286 アルミ足 2.9 21110 PDF DXF DWG
AU149-36-30R□-□□ 360 149 300 352 142 286 ゴム足 2.9 19720 PDF DXF DWG
AU149-36-36A□-□□ 360 149 360 352 142 346 アルミ足 3.3 23220 PDF DXF DWG
AU149-36-36R□-□□ 360 149 360 352 142 346 ゴム足 3.3 21830 PDF DXF DWG
AU149-36-43A□-□□ 360 149 430 352 142 416 アルミ足 3.8 24280 PDF DXF DWG
AU149-36-43R□-□□ 360 149 430 352 142 416 ゴム足 3.8 22880 PDF DXF DWG
AU149-36-50A□-□□ 360 149 500 352 142 486 アルミ足 4.3 26540 PDF DXF DWG
AU149-36-50R□-□□ 360 149 500 352 142 486 ゴム足 4.3 25150 PDF DXF DWG
AU149-43-16A□-□□ 430 149 160 422 142 146 アルミ足 2.2 18120 PDF DXF DWG
AU149-43-16R□-□□ 430 149 160 422 142 146 ゴム足 2.2 16730 PDF DXF DWG
AU149-43-20A□-□□ 430 149 200 422 142 186 アルミ足 2.5 19540 PDF DXF DWG
AU149-43-20R□-□□ 430 149 200 422 142 186 ゴム足 2.5 18140 PDF DXF DWG
AU149-43-25A□-□□ 430 149 250 422 142 236 アルミ足 2.9 20780 PDF DXF DWG
AU149-43-25R□-□□ 430 149 250 422 142 236 ゴム足 2.9 19390 PDF DXF DWG
AU149-43-30A□-□□ 430 149 300 422 142 286 アルミ足 3.3 22080 PDF DXF DWG
AU149-43-30R□-□□ 430 149 300 422 142 286 ゴム足 3.3 20690 PDF DXF DWG
AU149-43-36A□-□□ 430 149 360 422 142 346 アルミ足 3.7 24400 PDF DXF DWG
AU149-43-36R□-□□ 430 149 360 422 142 346 ゴム足 3.7 23000 PDF DXF DWG
AU149-43-43A□-□□ 430 149 430 422 142 416 アルミ足 4.2 26970 PDF DXF DWG
AU149-43-43R□-□□ 430 149 430 422 142 416 ゴム足 4.2 25570 PDF DXF DWG
AU149-43-50A□-□□ 430 149 500 422 142 486 アルミ足 4.8 28980 PDF DXF DWG
AU149-43-50R□-□□ 430 149 500 422 142 486 ゴム足 4.8 27580 PDF DXF DWG
AU149-50-30A□-□□ 500 149 300 492 142 286 アルミ足 3.6 25310 PDF DXF DWG
AU149-50-30R□-□□ 500 149 300 492 142 286 ゴム足 3.6 23910 PDF DXF DWG
AU149-50-36A□-□□ 500 149 360 492 142 346 アルミ足 4.1 27460 PDF DXF DWG
AU149-50-36R□-□□ 500 149 360 492 142 346 ゴム足 4.1 26070 PDF DXF DWG
AU149-50-43A□-□□ 500 149 430 492 142 416 アルミ足 4.7 29840 PDF DXF DWG
AU149-50-43R□-□□ 500 149 430 492 142 416 ゴム足 4.7 28440 PDF DXF DWG
AU149-50-50A□-□□ 500 149 500 492 142 486 アルミ足 5.3 33640 PDF DXF DWG
AU149-50-50R□-□□ 500 149 500 492 142 486 ゴム足 5.3 32250 PDF DXF DWG
AU177-16-16A□-□□ 160 177 160 152 170 146 アルミ足 1.4 13950 PDF DXF DWG
AU177-16-16R□-□□ 160 177 160 152 170 146 ゴム足 1.4 12480 PDF DXF DWG
AU177-16-20A□-□□ 160 177 200 152 170 186 アルミ足 1.6 14740 PDF DXF DWG
AU177-16-20R□-□□ 160 177 200 152 170 186 ゴム足 1.6 13280 PDF DXF DWG
AU177-16-25A□-□□ 160 177 250 152 170 236 アルミ足 1.8 15510 PDF DXF DWG
AU177-16-25R□-□□ 160 177 250 152 170 236 ゴム足 1.8 14050 PDF DXF DWG
AU177-16-30A□-□□ 160 177 300 152 170 286 アルミ足 2.1 16320 PDF DXF DWG
AU177-16-30R□-□□ 160 177 300 152 170 286 ゴム足 2.1 14870 PDF DXF DWG
AU177-16-36A□-□□ 160 177 360 152 170 346 アルミ足 2.4 17900 PDF DXF DWG
AU177-16-36R□-□□ 160 177 360 152 170 346 ゴム足 2.4 16450 PDF DXF DWG
AU177-16-43A□-□□ 160 177 430 152 170 416 アルミ足 2.7 19320 PDF DXF DWG
AU177-16-43R□-□□ 160 177 430 152 170 416 ゴム足 2.7 17850 PDF DXF DWG
AU177-20-16A□-□□ 200 177 160 192 170 146 アルミ足 1.5 14750 PDF DXF DWG
AU177-20-16R□-□□ 200 177 160 192 170 146 ゴム足 1.5 13290 PDF DXF DWG
AU177-20-20A□-□□ 200 177 200 192 170 186 アルミ足 1.7 15650 PDF DXF DWG
AU177-20-20R□-□□ 200 177 200 192 170 186 ゴム足 1.7 14180 PDF DXF DWG
AU177-20-25A□-□□ 200 177 250 192 170 236 アルミ足 2 16510 PDF DXF DWG
AU177-20-25R□-□□ 200 177 250 192 170 236 ゴム足 2 15050 PDF DXF DWG
AU177-20-30A□-□□ 200 177 300 192 170 286 アルミ足 2.3 17430 PDF DXF DWG
AU177-20-30R□-□□ 200 177 300 192 170 286 ゴム足 2.3 15970 PDF DXF DWG
AU177-20-36A□-□□ 200 177 360 192 170 346 アルミ足 2.6 18860 PDF DXF DWG
AU177-20-36R□-□□ 200 177 360 192 170 346 ゴム足 2.6 17390 PDF DXF DWG
AU177-20-43A□-□□ 200 177 430 192 170 416 アルミ足 3 20770 PDF DXF DWG
AU177-20-43R□-□□ 200 177 430 192 170 416 ゴム足 3 19320 PDF DXF DWG
AU177-25-16A□-□□ 250 177 160 242 170 146 アルミ足 1.7 15820 PDF DXF DWG
AU177-25-16R□-□□ 250 177 160 242 170 146 ゴム足 1.7 14360 PDF DXF DWG
AU177-25-20A□-□□ 250 177 200 242 170 186 アルミ足 1.9 16790 PDF DXF DWG
AU177-25-20R□-□□ 250 177 200 242 170 186 ゴム足 1.9 15330 PDF DXF DWG
AU177-25-25A□-□□ 250 177 250 242 170 236 アルミ足 2.2 18240 PDF DXF DWG
AU177-25-25R□-□□ 250 177 250 242 170 236 ゴム足 2.2 16790 PDF DXF DWG
AU177-25-30A□-□□ 250 177 300 242 170 286 アルミ足 2.5 19320 PDF DXF DWG
AU177-25-30R□-□□ 250 177 300 242 170 286 ゴム足 2.5 17850 PDF DXF DWG
AU177-25-36A□-□□ 250 177 360 242 170 346 アルミ足 2.9 20990 PDF DXF DWG
AU177-25-36R□-□□ 250 177 360 242 170 346 ゴム足 2.9 19540 PDF DXF DWG
AU177-25-43A□-□□ 250 177 430 242 170 416 アルミ足 3.3 22370 PDF DXF DWG
AU177-25-43R□-□□ 250 177 430 242 170 416 ゴム足 3.3 20920 PDF DXF DWG
AU177-30-16A□-□□ 300 177 160 292 170 146 アルミ足 1.9 17100 PDF DXF DWG
AU177-30-16R□-□□ 300 177 160 292 170 146 ゴム足 1.9 15620 PDF DXF DWG
AU177-30-20A□-□□ 300 177 200 292 170 186 アルミ足 2.2 18180 PDF DXF DWG
AU177-30-20R□-□□ 300 177 200 292 170 186 ゴム足 2.2 16710 PDF DXF DWG
AU177-30-25A□-□□ 300 177 250 292 170 236 アルミ足 2.5 19820 PDF DXF DWG
AU177-30-25R□-□□ 300 177 250 292 170 236 ゴム足 2.5 18340 PDF DXF DWG
AU177-30-30A□-□□ 300 177 300 292 170 286 アルミ足 2.8 21200 PDF DXF DWG
AU177-30-30R□-□□ 300 177 300 292 170 286 ゴム足 2.8 19720 PDF DXF DWG
AU177-30-36A□-□□ 300 177 360 292 170 346 アルミ足 3.2 23380 PDF DXF DWG
AU177-30-36R□-□□ 300 177 360 292 170 346 ゴム足 3.2 21890 PDF DXF DWG
AU177-30-43A□-□□ 300 177 430 292 170 416 アルミ足 3.7 24280 PDF DXF DWG
AU177-30-43R□-□□ 300 177 430 292 170 416 ゴム足 3.7 22800 PDF DXF DWG
AU177-30-50A□-□□ 300 177 500 292 170 486 アルミ足 4.1 26820 PDF DXF DWG
AU177-30-50R□-□□ 300 177 500 292 170 486 ゴム足 4.1 25330 PDF DXF DWG
AU177-36-16A□-□□ 360 177 160 352 170 146 アルミ足 2.1 18640 PDF DXF DWG
AU177-36-16R□-□□ 360 177 160 352 170 146 ゴム足 2.1 17160 PDF DXF DWG
AU177-36-20A□-□□ 360 177 200 352 170 186 アルミ足 2.4 19580 PDF DXF DWG
AU177-36-20R□-□□ 360 177 200 352 170 186 ゴム足 2.4 18090 PDF DXF DWG
AU177-36-25A□-□□ 360 177 250 352 170 236 アルミ足 2.8 21450 PDF DXF DWG
AU177-36-25R□-□□ 360 177 250 352 170 236 ゴム足 2.8 19980 PDF DXF DWG
AU177-36-30A□-□□ 360 177 300 352 170 286 アルミ足 3.1 23290 PDF DXF DWG
AU177-36-30R□-□□ 360 177 300 352 170 286 ゴム足 3.1 21830 PDF DXF DWG
AU177-36-36A□-□□ 360 177 360 352 170 346 アルミ足 3.6 25500 PDF DXF DWG
AU177-36-36R□-□□ 360 177 360 352 170 346 ゴム足 3.6 24010 PDF DXF DWG
AU177-36-43A□-□□ 360 177 430 352 170 416 アルミ足 4.1 26610 PDF DXF DWG
AU177-36-43R□-□□ 360 177 430 352 170 416 ゴム足 4.1 25150 PDF DXF DWG
AU177-36-50A□-□□ 360 177 500 352 170 486 アルミ足 4.6 28960 PDF DXF DWG
AU177-36-50R□-□□ 360 177 500 352 170 486 ゴム足 4.6 27490 PDF DXF DWG
AU177-43-16A□-□□ 430 177 160 422 170 146 アルミ足 2.4 20340 PDF DXF DWG
AU177-43-16R□-□□ 430 177 160 422 170 146 ゴム足 2.4 18870 PDF DXF DWG
AU177-43-20A□-□□ 430 177 200 422 170 186 アルミ足 2.7 21790 PDF DXF DWG
AU177-43-20R□-□□ 430 177 200 422 170 186 ゴム足 2.7 20320 PDF DXF DWG
AU177-43-25A□-□□ 430 177 250 422 170 236 アルミ足 3.1 23140 PDF DXF DWG
AU177-43-25R□-□□ 430 177 250 422 170 236 ゴム足 3.1 21650 PDF DXF DWG
AU177-43-30A□-□□ 430 177 300 422 170 286 アルミ足 3.5 24470 PDF DXF DWG
AU177-43-30R□-□□ 430 177 300 422 170 286 ゴム足 3.5 23000 PDF DXF DWG
AU177-43-36A□-□□ 430 177 360 422 170 346 アルミ足 4 26880 PDF DXF DWG
AU177-43-36R□-□□ 430 177 360 422 170 346 ゴム足 4 25390 PDF DXF DWG
AU177-43-43A□-□□ 430 177 430 422 170 416 アルミ足 4.6 29520 PDF DXF DWG
AU177-43-43R□-□□ 430 177 430 422 170 416 ゴム足 4.6 28040 PDF DXF DWG
AU177-43-50A□-□□ 430 177 500 422 170 486 アルミ足 5.1 31620 PDF DXF DWG
AU177-43-50R□-□□ 430 177 500 422 170 486 ゴム足 5.1 30150 PDF DXF DWG
AU177-50-30A□-□□ 500 177 300 492 170 286 アルミ足 3.9 27560 PDF DXF DWG
AU177-50-30R□-□□ 500 177 300 492 170 286 ゴム足 3.9 26070 PDF DXF DWG
AU177-50-36A□-□□ 500 177 360 492 170 346 アルミ足 4.4 29800 PDF DXF DWG
AU177-50-36R□-□□ 500 177 360 492 170 346 ゴム足 4.4 28300 PDF DXF DWG
AU177-50-43A□-□□ 500 177 430 492 170 416 アルミ足 5 32210 PDF DXF DWG
AU177-50-43R□-□□ 500 177 430 492 170 416 ゴム足 5 30720 PDF DXF DWG
AU177-50-50A□-□□ 500 177 500 492 170 486 アルミ足 5.6 36060 PDF DXF DWG
AU177-50-50R□-□□ 500 177 500 492 170 486 ゴム足 5.6 34550 PDF DXF DWG
AU222-16-16A□-□□ 161 221.5 161 151 213.5 145 アルミ足 1.6 15490 PDF DXF DWG
AU222-16-16R□-□□ 161 221.5 161 151 213.5 145 ゴム足 1.6 14090 PDF DXF DWG
AU222-16-20A□-□□ 161 221.5 201 151 213.5 185 アルミ足 1.8 16410 PDF DXF DWG
AU222-16-20R□-□□ 161 221.5 201 151 213.5 185 ゴム足 1.8 15020 PDF DXF DWG
AU222-16-25A□-□□ 161 221.5 251 151 213.5 235 アルミ足 2.1 17320 PDF DXF DWG
AU222-16-25R□-□□ 161 221.5 251 151 213.5 235 ゴム足 2.1 15920 PDF DXF DWG
AU222-16-30A□-□□ 161 221.5 301 151 213.5 285 アルミ足 2.4 18280 PDF DXF DWG
AU222-16-30R□-□□ 161 221.5 301 151 213.5 285 ゴム足 2.4 16870 PDF DXF DWG
AU222-16-36A□-□□ 161 221.5 361 151 213.5 345 アルミ足 2.7 20110 PDF DXF DWG
AU222-16-36R□-□□ 161 221.5 361 151 213.5 345 ゴム足 2.7 18700 PDF DXF DWG
AU222-16-43A□-□□ 161 221.5 431 151 213.5 415 アルミ足 3.2 21710 PDF DXF DWG
AU222-16-43R□-□□ 161 221.5 431 151 213.5 415 ゴム足 3.2 20310 PDF DXF DWG
AU222-20-16A□-□□ 201 221.5 161 191 213.5 145 アルミ足 1.8 16400 PDF DXF DWG
AU222-20-16R□-□□ 201 221.5 161 191 213.5 145 ゴム足 1.8 15000 PDF DXF DWG
AU222-20-20A□-□□ 201 221.5 201 191 213.5 185 アルミ足 2 17430 PDF DXF DWG
AU222-20-20R□-□□ 201 221.5 201 191 213.5 185 ゴム足 2 16020 PDF DXF DWG
AU222-20-25A□-□□ 201 221.5 251 191 213.5 235 アルミ足 2.3 18420 PDF DXF DWG
AU222-20-25R□-□□ 201 221.5 251 191 213.5 235 ゴム足 2.3 17030 PDF DXF DWG
AU222-20-30A□-□□ 201 221.5 301 191 213.5 285 アルミ足 2.6 19480 PDF DXF DWG
AU222-20-30R□-□□ 201 221.5 301 191 213.5 285 ゴム足 2.6 18080 PDF DXF DWG
AU222-20-36A□-□□ 201 221.5 361 191 213.5 345 アルミ足 3 21160 PDF DXF DWG
AU222-20-36R□-□□ 201 221.5 361 191 213.5 345 ゴム足 3 19770 PDF DXF DWG
AU222-20-43A□-□□ 201 221.5 431 191 213.5 415 アルミ足 3.4 23280 PDF DXF DWG
AU222-20-43R□-□□ 201 221.5 431 191 213.5 415 ゴム足 3.4 21890 PDF DXF DWG
AU222-25-16A□-□□ 251 221.5 161 241 213.5 145 アルミ足 2 17630 PDF DXF DWG
AU222-25-16R□-□□ 251 221.5 161 241 213.5 145 ゴム足 2 16240 PDF DXF DWG
AU222-25-20A□-□□ 251 221.5 201 241 213.5 185 アルミ足 2.2 18750 PDF DXF DWG
AU222-25-20R□-□□ 251 221.5 201 241 213.5 185 ゴム足 2.2 17350 PDF DXF DWG
AU222-25-25A□-□□ 251 221.5 251 241 213.5 235 アルミ足 2.6 20360 PDF DXF DWG
AU222-25-25R□-□□ 251 221.5 251 241 213.5 235 ゴム足 2.6 18960 PDF DXF DWG
AU222-25-30A□-□□ 251 221.5 301 241 213.5 285 アルミ足 2.9 21560 PDF DXF DWG
AU222-25-30R□-□□ 251 221.5 301 241 213.5 285 ゴム足 2.9 20170 PDF DXF DWG
AU222-25-36A□-□□ 251 221.5 361 241 213.5 345 アルミ足 3.3 23460 PDF DXF DWG
AU222-25-36R□-□□ 251 221.5 361 241 213.5 345 ゴム足 3.3 22070 PDF DXF DWG
AU222-25-43A□-□□ 251 221.5 431 241 213.5 415 アルミ足 3.8 25030 PDF DXF DWG
AU222-25-43R□-□□ 251 221.5 431 241 213.5 415 ゴム足 3.8 23620 PDF DXF DWG
AU222-30-16A□-□□ 301 221.5 161 291 213.5 145 アルミ足 2.2 18770 PDF DXF DWG
AU222-30-16R□-□□ 301 221.5 161 291 213.5 145 ゴム足 2.2 17380 PDF DXF DWG
AU222-30-20A□-□□ 301 221.5 201 291 213.5 185 アルミ足 2.5 20000 PDF DXF DWG
AU222-30-20R□-□□ 301 221.5 201 291 213.5 185 ゴム足 2.5 18600 PDF DXF DWG
AU222-30-25A□-□□ 301 221.5 251 291 213.5 235 アルミ足 2.8 21750 PDF DXF DWG
AU222-30-25R□-□□ 301 221.5 251 291 213.5 235 ゴム足 2.8 20360 PDF DXF DWG
AU222-30-30A□-□□ 301 221.5 301 291 213.5 285 アルミ足 3.2 23270 PDF DXF DWG
AU222-30-30R□-□□ 301 221.5 301 291 213.5 285 ゴム足 3.2 21870 PDF DXF DWG
AU222-30-36A□-□□ 301 221.5 361 291 213.5 345 アルミ足 3.6 25630 PDF DXF DWG
AU222-30-36R□-□□ 301 221.5 361 291 213.5 345 ゴム足 3.6 24240 PDF DXF DWG
AU222-30-43A□-□□ 301 221.5 431 291 213.5 415 アルミ足 4.2 26690 PDF DXF DWG
AU222-30-43R□-□□ 301 221.5 431 291 213.5 415 ゴム足 4.2 25290 PDF DXF DWG
AU222-30-50A□-□□ 301 221.5 501 291 213.5 485 アルミ足 4.7 29630 PDF DXF DWG
AU222-30-50R□-□□ 301 221.5 501 291 213.5 485 ゴム足 4.7 28240 PDF DXF DWG
AU222-36-16A□-□□ 361 221.5 161 351 213.5 145 アルミ足 2.4 20450 PDF DXF DWG
AU222-36-16R□-□□ 361 221.5 161 351 213.5 145 ゴム足 2.4 19050 PDF DXF DWG
AU222-36-20A□-□□ 361 221.5 201 351 213.5 185 アルミ足 2.7 21520 PDF DXF DWG
AU222-36-20R□-□□ 361 221.5 201 351 213.5 185 ゴム足 2.7 20130 PDF DXF DWG
AU222-36-25A□-□□ 361 221.5 251 351 213.5 235 アルミ足 3.1 23490 PDF DXF DWG
AU222-36-25R□-□□ 361 221.5 251 351 213.5 235 ゴム足 3.1 22090 PDF DXF DWG
AU222-36-30A□-□□ 361 221.5 301 351 213.5 285 アルミ足 3.5 25490 PDF DXF DWG
AU222-36-30R□-□□ 361 221.5 301 351 213.5 285 ゴム足 3.5 24080 PDF DXF DWG
AU222-36-36A□-□□ 361 221.5 361 351 213.5 345 アルミ足 4 27860 PDF DXF DWG
AU222-36-36R□-□□ 361 221.5 361 351 213.5 345 ゴム足 4 26470 PDF DXF DWG
AU222-36-43A□-□□ 361 221.5 431 351 213.5 415 アルミ足 4.6 29150 PDF DXF DWG
AU222-36-43R□-□□ 361 221.5 431 351 213.5 415 ゴム足 4.6 27740 PDF DXF DWG
AU222-36-50A□-□□ 361 221.5 501 351 213.5 485 アルミ足 5.1 31900 PDF DXF DWG
AU222-36-50R□-□□ 361 221.5 501 351 213.5 485 ゴム足 5.1 30490 PDF DXF DWG
AU222-43-16A□-□□ 431 221.5 161 421 213.5 145 アルミ足 2.7 22300 PDF DXF DWG
AU222-43-16R□-□□ 431 221.5 161 421 213.5 145 ゴム足 2.7 20910 PDF DXF DWG
AU222-43-20A□-□□ 431 221.5 201 421 213.5 185 アルミ足 3.1 23900 PDF DXF DWG
AU222-43-20R□-□□ 431 221.5 201 421 213.5 185 ゴム足 3.1 22490 PDF DXF DWG
AU222-43-25A□-□□ 431 221.5 251 421 213.5 235 アルミ足 3.5 25310 PDF DXF DWG
AU222-43-25R□-□□ 431 221.5 251 421 213.5 235 ゴム足 3.5 23910 PDF DXF DWG
AU222-43-30A□-□□ 431 221.5 301 421 213.5 285 アルミ足 4 26770 PDF DXF DWG
AU222-43-30R□-□□ 431 221.5 301 421 213.5 285 ゴム足 4 25380 PDF DXF DWG
AU222-43-36A□-□□ 431 221.5 361 421 213.5 345 アルミ足 4.5 29390 PDF DXF DWG
AU222-43-36R□-□□ 431 221.5 361 421 213.5 345 ゴム足 4.5 28000 PDF DXF DWG
AU222-43-43A□-□□ 431 221.5 431 421 213.5 415 アルミ足 5.1 32320 PDF DXF DWG
AU222-43-43R□-□□ 431 221.5 431 421 213.5 415 ゴム足 5.1 30930 PDF DXF DWG
AU222-43-50A□-□□ 431 221.5 501 421 213.5 485 アルミ足 5.7 34570 PDF DXF DWG
AU222-43-50R□-□□ 431 221.5 501 421 213.5 485 ゴム足 5.7 33170 PDF DXF DWG
AU222-50-30A□-□□ 501 221.5 301 491 213.5 285 アルミ足 4.4 29920 PDF DXF DWG
AU222-50-30R□-□□ 501 221.5 301 491 213.5 285 ゴム足 4.4 28530 PDF DXF DWG
AU222-50-36A□-□□ 501 221.5 361 491 213.5 345 アルミ足 4.9 32320 PDF DXF DWG
AU222-50-36R□-□□ 501 221.5 361 491 213.5 345 ゴム足 4.9 30930 PDF DXF DWG
AU222-50-43A□-□□ 501 221.5 431 491 213.5 415 アルミ足 5.6 34770 PDF DXF DWG
AU222-50-43R□-□□ 501 221.5 431 491 213.5 415 ゴム足 5.6 33380 PDF DXF DWG
AU222-50-50A□-□□ 501 221.5 501 491 213.5 485 アルミ足 6.2 38870 PDF DXF DWG
AU222-50-50R□-□□ 501 221.5 501 491 213.5 485 ゴム足 6.2 37470 PDF DXF DWG
AU266-16-16A□-□□ 161 265.9 161 150 257.9 145 アルミ足 1.9 16980
AU266-16-16R□-□□ 161 265.9 161 150 257.9 145 ゴム足 1.9 15580
AU266-16-20A□-□□ 161 265.9 201 150 257.9 185 アルミ足 2.2 18030
AU266-16-20R□-□□ 161 265.9 201 150 257.9 185 ゴム足 2.2 16640
AU266-16-25A□-□□ 161 265.9 251 150 257.9 235 アルミ足 2.5 19090
AU266-16-25R□-□□ 161 265.9 251 150 257.9 235 ゴム足 2.5 17690
AU266-16-30A□-□□ 161 265.9 301 150 257.9 285 アルミ足 2.9 20230
AU266-16-30R□-□□ 161 265.9 301 150 257.9 285 ゴム足 2.9 18820
AU266-16-36A□-□□ 161 265.9 361 150 257.9 345 アルミ足 3.3 22340
AU266-16-36R□-□□ 161 265.9 361 150 257.9 345 ゴム足 3.3 20930
AU266-16-43A□-□□ 161 265.9 431 150 257.9 415 アルミ足 3.8 24180
AU266-16-43R□-□□ 161 265.9 431 150 257.9 415 ゴム足 3.8 22770
AU266-20-16A□-□□ 201 265.9 161 190 257.9 145 アルミ足 2.1 18010
AU266-20-16R□-□□ 201 265.9 161 190 257.9 145 ゴム足 2.1 16600
AU266-20-20A□-□□ 201 265.9 201 190 257.9 185 アルミ足 2.4 19160
AU266-20-20R□-□□ 201 265.9 201 190 257.9 185 ゴム足 2.4 17770
AU266-20-25A□-□□ 201 265.9 251 190 257.9 235 アルミ足 2.7 20300
AU266-20-25R□-□□ 201 265.9 251 190 257.9 235 ゴム足 2.7 18890
AU266-20-30A□-□□ 201 265.9 301 190 257.9 285 アルミ足 3.1 21520
AU266-20-30R□-□□ 201 265.9 301 190 257.9 285 ゴム足 3.1 20130
AU266-20-36A□-□□ 201 265.9 361 190 257.9 345 アルミ足 3.6 23510
AU266-20-36R□-□□ 201 265.9 361 190 257.9 345 ゴム足 3.6 22110
AU266-20-43A□-□□ 201 265.9 431 190 257.9 415 アルミ足 4.1 25870
AU266-20-43R□-□□ 201 265.9 431 190 257.9 415 ゴム足 4.1 24470
AU266-25-16A□-□□ 251 265.9 161 240 257.9 145 アルミ足 2.3 19430
AU266-25-16R□-□□ 251 265.9 161 240 257.9 145 ゴム足 2.3 18030
AU266-25-20A□-□□ 251 265.9 201 240 257.9 185 アルミ足 2.6 20690
AU266-25-20R□-□□ 251 265.9 201 240 257.9 185 ゴム足 2.6 19280
AU266-25-25A□-□□ 251 265.9 251 240 257.9 235 アルミ足 3 22430
AU266-25-25R□-□□ 251 265.9 251 240 257.9 235 ゴム足 3 21040
AU266-25-30A□-□□ 251 265.9 301 240 257.9 285 アルミ足 3.4 23840
AU266-25-30R□-□□ 251 265.9 301 240 257.9 285 ゴム足 3.4 22430
AU266-25-36A□-□□ 251 265.9 361 240 257.9 345 アルミ足 3.9 26020
AU266-25-36R□-□□ 251 265.9 361 240 257.9 345 ゴム足 3.9 24630
AU266-25-43A□-□□ 251 265.9 431 240 257.9 415 アルミ足 4.5 27810
AU266-25-43R□-□□ 251 265.9 431 240 257.9 415 ゴム足 4.5 26420
AU266-30-16A□-□□ 301 265.9 161 290 257.9 145 アルミ足 2.5 20770
AU266-30-16R□-□□ 301 265.9 161 290 257.9 145 ゴム足 2.5 19380
AU266-30-20A□-□□ 301 265.9 201 290 257.9 185 アルミ足 2.9 22130
AU266-30-20R□-□□ 301 265.9 201 290 257.9 185 ゴム足 2.9 20720
AU266-30-25A□-□□ 301 265.9 251 290 257.9 235 アルミ足 3.3 24040
AU266-30-25R□-□□ 301 265.9 251 290 257.9 235 ゴム足 3.3 22640
AU266-30-30A□-□□ 301 265.9 301 290 257.9 285 アルミ足 3.7 25740
AU266-30-30R□-□□ 301 265.9 301 290 257.9 285 ゴム足 3.7 24340
AU266-30-36A□-□□ 301 265.9 361 290 257.9 345 アルミ足 4.2 28400
AU266-30-36R□-□□ 301 265.9 361 290 257.9 345 ゴム足 4.2 27000
AU266-30-43A□-□□ 301 265.9 431 290 257.9 415 アルミ足 4.9 29680
AU266-30-43R□-□□ 301 265.9 431 290 257.9 415 ゴム足 4.9 28280
AU266-30-50A□-□□ 301 265.9 501 290 257.9 485 アルミ足 5.5 32990
AU266-30-50R□-□□ 301 265.9 501 290 257.9 485 ゴム足 5.5 31600
AU266-36-16A□-□□ 361 265.9 161 350 257.9 145 アルミ足 2.8 22590
AU266-36-16R□-□□ 361 265.9 161 350 257.9 145 ゴム足 2.8 21190
AU266-36-20A□-□□ 361 265.9 201 350 257.9 185 アルミ足 3.2 23800
AU266-36-20R□-□□ 361 265.9 201 350 257.9 185 ゴム足 3.2 22410
AU266-36-25A□-□□ 361 265.9 251 350 257.9 235 アルミ足 3.6 25920
AU266-36-25R□-□□ 361 265.9 251 350 257.9 235 ゴム足 3.6 24530
AU266-36-30A□-□□ 361 265.9 301 350 257.9 285 アルミ足 4.1 28080
AU266-36-30R□-□□ 361 265.9 301 350 257.9 285 ゴム足 4.1 26690
AU266-36-36A□-□□ 361 265.9 361 350 257.9 345 アルミ足 4.6 30770
AU266-36-36R□-□□ 361 265.9 361 350 257.9 345 ゴム足 4.6 29380
AU266-36-43A□-□□ 361 265.9 431 350 257.9 415 アルミ足 5.3 32270
AU266-36-43R□-□□ 361 265.9 431 350 257.9 415 ゴム足 5.3 30880
AU266-36-50A□-□□ 361 265.9 501 350 257.9 485 アルミ足 6 35390
AU266-36-50R□-□□ 361 265.9 501 350 257.9 485 ゴム足 6 33980
AU266-43-16A□-□□ 431 265.9 161 420 257.9 145 アルミ足 3.1 24640
AU266-43-16R□-□□ 431 265.9 161 420 257.9 145 ゴム足 3.1 23230
AU266-43-20A□-□□ 431 265.9 201 420 257.9 185 アルミ足 3.5 26360
AU266-43-20R□-□□ 431 265.9 201 420 257.9 185 ゴム足 3.5 24970
AU266-43-25A□-□□ 431 265.9 251 420 257.9 235 アルミ足 4 27950
AU266-43-25R□-□□ 431 265.9 251 420 257.9 235 ゴム足 4 26550
AU266-43-30A□-□□ 431 265.9 301 420 257.9 285 アルミ足 4.5 29580
AU266-43-30R□-□□ 431 265.9 301 420 257.9 285 ゴム足 4.5 28190
AU266-43-36A□-□□ 431 265.9 361 420 257.9 345 アルミ足 5.1 32490
AU266-43-36R□-□□ 431 265.9 361 420 257.9 345 ゴム足 5.1 31090
AU266-43-43A□-□□ 431 265.9 431 420 257.9 415 アルミ足 5.8 35670
AU266-43-43R□-□□ 431 265.9 431 420 257.9 415 ゴム足 5.8 34270
AU266-43-50A□-□□ 431 265.9 501 420 257.9 485 アルミ足 6.6 38270
AU266-43-50R□-□□ 431 265.9 501 420 257.9 485 ゴム足 6.6 36880
AU266-50-30A□-□□ 501 265.9 301 490 257.9 285 アルミ足 5 33040
AU266-50-30R□-□□ 501 265.9 301 490 257.9 285 ゴム足 5 31640
AU266-50-36A□-□□ 501 265.9 361 490 257.9 345 アルミ足 5.6 35730
AU266-50-36R□-□□ 501 265.9 361 490 257.9 345 ゴム足 5.6 34330
AU266-50-43A□-□□ 501 265.9 431 490 257.9 415 アルミ足 6.4 38420
AU266-50-43R□-□□ 501 265.9 431 490 257.9 415 ゴム足 6.4 37020
AU266-50-50A□-□□ 501 265.9 501 490 257.9 485 アルミ足 7.1 42870
AU266-50-50R□-□□ 501 265.9 501 490 257.9 485 ゴム足 7.1 41470
取付シャーシ(別売) 標準価格(税別) PDF図 DXF図 DWG図 3D CAD
AUC16-16 1820 PDF DXF DWG
AUC16-16 1820 PDF DXF DWG
AUC16-20 1920 PDF DXF DWG
AUC16-20 1920 PDF DXF DWG
AUC16-25 2050 PDF DXF DWG
AUC16-25 2050 PDF DXF DWG
AUC16-30 2220 PDF DXF DWG
AUC16-30 2220 PDF DXF DWG
AUC16-36 2320 PDF DXF DWG
AUC16-36 2320 PDF DXF DWG
AUC16-43 2620 PDF DXF DWG
AUC16-43 2620 PDF DXF DWG
AUC20-16 1900 PDF DXF DWG
AUC20-16 1900 PDF DXF DWG
AUC20-20 2070 PDF DXF DWG
AUC20-20 2070 PDF DXF DWG
AUC20-25 2270 PDF DXF DWG
AUC20-25 2270 PDF DXF DWG
AUC20-30 2470 PDF DXF DWG
AUC20-30 2470 PDF DXF DWG
AUC20-36 2610 PDF DXF DWG
AUC20-36 2610 PDF DXF DWG
AUC20-43 2900 PDF DXF DWG
AUC20-43 2900 PDF DXF DWG
AUC25-16 2040 PDF DXF DWG
AUC25-16 2040 PDF DXF DWG
AUC25-20 2270 PDF DXF DWG
AUC25-20 2270 PDF DXF DWG
AUC25-25 2410 PDF DXF DWG
AUC25-25 2410 PDF DXF DWG
AUC25-30 2670 PDF DXF DWG
AUC25-30 2670 PDF DXF DWG
AUC25-36 2820 PDF DXF DWG
AUC25-36 2820 PDF DXF DWG
AUC25-43 3150 PDF DXF DWG
AUC25-43 3150 PDF DXF DWG
AUC30-16 2160 PDF DXF DWG
AUC30-16 2160 PDF DXF DWG
AUC30-20 2440 PDF DXF DWG
AUC30-20 2440 PDF DXF DWG
AUC30-25 2630 PDF DXF DWG
AUC30-25 2630 PDF DXF DWG
AUC30-30 2940 PDF DXF DWG
AUC30-30 2940 PDF DXF DWG
AUC30-36 3160 PDF DXF DWG
AUC30-36 3160 PDF DXF DWG
AUC30-43 3550 PDF DXF DWG
AUC30-43 3550 PDF DXF DWG
AUC30-50 3910 PDF DXF DWG
AUC30-50 3910 PDF DXF DWG
AUC36-16 2190 PDF DXF DWG
AUC36-16 2190 PDF DXF DWG
AUC36-20 2570 PDF DXF DWG
AUC36-20 2570 PDF DXF DWG
AUC36-25 2800 PDF DXF DWG
AUC36-25 2800 PDF DXF DWG
AUC36-30 3160 PDF DXF DWG
AUC36-30 3160 PDF DXF DWG
AUC36-36 3210 PDF DXF DWG
AUC36-36 3210 PDF DXF DWG
AUC36-43 3600 PDF DXF DWG
AUC36-43 3600 PDF DXF DWG
AUC36-50 3960 PDF DXF DWG
AUC36-50 3960 PDF DXF DWG
AUC43-16 2800 PDF DXF DWG
AUC43-16 2800 PDF DXF DWG
AUC43-20 3130 PDF DXF DWG
AUC43-20 3130 PDF DXF DWG
AUC43-25 3390 PDF DXF DWG
AUC43-25 3390 PDF DXF DWG
AUC43-30 3820 PDF DXF DWG
AUC43-30 3820 PDF DXF DWG
AUC43-36 3870 PDF DXF DWG
AUC43-36 3870 PDF DXF DWG
AUC43-43 4730 PDF DXF DWG
AUC43-43 4730 PDF DXF DWG
AUC43-50 5270 PDF DXF DWG
AUC43-50 5270 PDF DXF DWG
AUC50-30 4240 PDF DXF DWG
AUC50-30 4240 PDF DXF DWG
AUC50-36 4300 PDF DXF DWG
AUC50-36 4300 PDF DXF DWG
AUC50-43 5320 PDF DXF DWG
AUC50-43 5320 PDF DXF DWG
AUC50-50 5360 PDF DXF DWG
AUC50-50 5360 PDF DXF DWG
AUC16-16 1820 PDF DXF DWG
AUC16-16 1820 PDF DXF DWG
AUC16-20 1920 PDF DXF DWG
AUC16-20 1920 PDF DXF DWG
AUC16-25 2050 PDF DXF DWG
AUC16-25 2050 PDF DXF DWG
AUC16-30 2220 PDF DXF DWG
AUC16-30 2220 PDF DXF DWG
AUC16-36 2320 PDF DXF DWG
AUC16-36 2320 PDF DXF DWG
AUC16-43 2620 PDF DXF DWG
AUC16-43 2620 PDF DXF DWG
AUC20-16 1900 PDF DXF DWG
AUC20-16 1900 PDF DXF DWG
AUC20-20 2070 PDF DXF DWG
AUC20-20 2070 PDF DXF DWG
AUC20-25 2270 PDF DXF DWG
AUC20-25 2270 PDF DXF DWG
AUC20-30 2470 PDF DXF DWG
AUC20-30 2470 PDF DXF DWG
AUC20-36 2610 PDF DXF DWG
AUC20-36 2610 PDF DXF DWG
AUC20-43 2900 PDF DXF DWG
AUC20-43 2900 PDF DXF DWG
AUC25-16 2040 PDF DXF DWG
AUC25-16 2040 PDF DXF DWG
AUC25-20 2270 PDF DXF DWG
AUC25-20 2270 PDF DXF DWG
AUC25-25 2410 PDF DXF DWG
AUC25-25 2410 PDF DXF DWG
AUC25-30 2670 PDF DXF DWG
AUC25-30 2670 PDF DXF DWG
AUC25-36 2820 PDF DXF DWG
AUC25-36 2820 PDF DXF DWG
AUC25-43 3150 PDF DXF DWG
AUC25-43 3150 PDF DXF DWG
AUC30-16 2160 PDF DXF DWG
AUC30-16 2160 PDF DXF DWG
AUC30-20 2440 PDF DXF DWG
AUC30-20 2440 PDF DXF DWG
AUC30-25 2630 PDF DXF DWG
AUC30-25 2630 PDF DXF DWG
AUC30-30 2940 PDF DXF DWG
AUC30-30 2940 PDF DXF DWG
AUC30-36 3160 PDF DXF DWG
AUC30-36 3160 PDF DXF DWG
AUC30-43 3550 PDF DXF DWG
AUC30-43 3550 PDF DXF DWG
AUC30-50 3910 PDF DXF DWG
AUC30-50 3910 PDF DXF DWG
AUC36-16 2190 PDF DXF DWG
AUC36-16 2190 PDF DXF DWG
AUC36-20 2570 PDF DXF DWG
AUC36-20 2570 PDF DXF DWG
AUC36-25 2800 PDF DXF DWG
AUC36-25 2800 PDF DXF DWG
AUC36-30 3160 PDF DXF DWG
AUC36-30 3160 PDF DXF DWG
AUC36-36 3210 PDF DXF DWG
AUC36-36 3210 PDF DXF DWG
AUC36-43 3600 PDF DXF DWG
AUC36-43 3600 PDF DXF DWG
AUC36-50 3960 PDF DXF DWG
AUC36-50 3960 PDF DXF DWG
AUC43-16 2800 PDF DXF DWG
AUC43-16 2800 PDF DXF DWG
AUC43-20 3130 PDF DXF DWG
AUC43-20 3130 PDF DXF DWG
AUC43-25 3390 PDF DXF DWG
AUC43-25 3390 PDF DXF DWG
AUC43-30 3820 PDF DXF DWG
AUC43-30 3820 PDF DXF DWG
AUC43-36 3870 PDF DXF DWG
AUC43-36 3870 PDF DXF DWG
AUC43-43 4730 PDF DXF DWG
AUC43-43 4730 PDF DXF DWG
AUC43-50 5270 PDF DXF DWG
AUC43-50 5270 PDF DXF DWG
AUC50-30 4240 PDF DXF DWG
AUC50-30 4240 PDF DXF DWG
AUC50-36 4300 PDF DXF DWG
AUC50-36 4300 PDF DXF DWG
AUC50-43 5320 PDF DXF DWG
AUC50-43 5320 PDF DXF DWG
AUC50-50 5360 PDF DXF DWG
AUC50-50 5360 PDF DXF DWG
AUC16-16 1820 PDF DXF DWG
AUC16-16 1820 PDF DXF DWG
AUC16-20 1920 PDF DXF DWG
AUC16-20 1920 PDF DXF DWG
AUC16-25 2050 PDF DXF DWG
AUC16-25 2050 PDF DXF DWG
AUC16-30 2220 PDF DXF DWG
AUC16-30 2220 PDF DXF DWG
AUC16-36 2320 PDF DXF DWG
AUC16-36 2320 PDF DXF DWG
AUC16-43 2620 PDF DXF DWG
AUC16-43 2620 PDF DXF DWG
AUC20-16 1900 PDF DXF DWG
AUC20-16 1900 PDF DXF DWG
AUC20-20 2070 PDF DXF DWG
AUC20-20 2070 PDF DXF DWG
AUC20-25 2270 PDF DXF DWG
AUC20-25 2270 PDF DXF DWG
AUC20-30 2470 PDF DXF DWG
AUC20-30 2470 PDF DXF DWG
AUC20-36 2610 PDF DXF DWG
AUC20-36 2610 PDF DXF DWG
AUC20-43 2900 PDF DXF DWG
AUC20-43 2900 PDF DXF DWG
AUC25-16 2040 PDF DXF DWG
AUC25-16 2040 PDF DXF DWG
AUC25-20 2270 PDF DXF DWG
AUC25-20 2270 PDF DXF DWG
AUC25-25 2410 PDF DXF DWG
AUC25-25 2410 PDF DXF DWG
AUC25-30 2670 PDF DXF DWG
AUC25-30 2670 PDF DXF DWG
AUC25-36 2820 PDF DXF DWG
AUC25-36 2820 PDF DXF DWG
AUC25-43 3150 PDF DXF DWG
AUC25-43 3150 PDF DXF DWG
AUC30-16 2160 PDF DXF DWG
AUC30-16 2160 PDF DXF DWG
AUC30-20 2440 PDF DXF DWG
AUC30-20 2440 PDF DXF DWG
AUC30-25 2630 PDF DXF DWG
AUC30-25 2630 PDF DXF DWG
AUC30-30 2940 PDF DXF DWG
AUC30-30 2940 PDF DXF DWG
AUC30-36 3160 PDF DXF DWG
AUC30-36 3160 PDF DXF DWG
AUC30-43 3550 PDF DXF DWG
AUC30-43 3550 PDF DXF DWG
AUC30-50 3910 PDF DXF DWG
AUC30-50 3910 PDF DXF DWG
AUC36-16 2190 PDF DXF DWG
AUC36-16 2190 PDF DXF DWG
AUC36-20 2570 PDF DXF DWG
AUC36-20 2570 PDF DXF DWG
AUC36-25 2800 PDF DXF DWG
AUC36-25 2800 PDF DXF DWG
AUC36-30 3160 PDF DXF DWG
AUC36-30 3160 PDF DXF DWG
AUC36-36 3210 PDF DXF DWG
AUC36-36 3210 PDF DXF DWG
AUC36-43 3600 PDF DXF DWG
AUC36-43 3600 PDF DXF DWG
AUC36-50 3960 PDF DXF DWG
AUC36-50 3960 PDF DXF DWG
AUC43-16 2800 PDF DXF DWG
AUC43-16 2800 PDF DXF DWG
AUC43-20 3130 PDF DXF DWG
AUC43-20 3130 PDF DXF DWG
AUC43-25 3390 PDF DXF DWG
AUC43-25 3390 PDF DXF DWG
AUC43-30 3820 PDF DXF DWG
AUC43-30 3820 PDF DXF DWG
AUC43-36 3870 PDF DXF DWG
AUC43-36 3870 PDF DXF DWG
AUC43-43 4730 PDF DXF DWG
AUC43-43 4730 PDF DXF DWG
AUC43-50 5270 PDF DXF DWG
AUC43-50 5270 PDF DXF DWG
AUC50-30 4240 PDF DXF DWG
AUC50-30 4240 PDF DXF DWG
AUC50-36 4300 PDF DXF DWG
AUC50-36 4300 PDF DXF DWG
AUC50-43 5320 PDF DXF DWG
AUC50-43 5320 PDF DXF DWG
AUC50-50 5360 PDF DXF DWG
AUC50-50 5360 PDF DXF DWG
AUC16-16 1820 PDF DXF DWG
AUC16-16 1820 PDF DXF DWG
AUC16-20 1920 PDF DXF DWG
AUC16-20 1920 PDF DXF DWG
AUC16-25 2050 PDF DXF DWG
AUC16-25 2050 PDF DXF DWG
AUC16-30 2220 PDF DXF DWG
AUC16-30 2220 PDF DXF DWG
AUC16-36 2320 PDF DXF DWG
AUC16-36 2320 PDF DXF DWG
AUC16-43 2620 PDF DXF DWG
AUC16-43 2620 PDF DXF DWG
AUC20-16 1900 PDF DXF DWG
AUC20-16 1900 PDF DXF DWG
AUC20-20 2070 PDF DXF DWG
AUC20-20 2070 PDF DXF DWG
AUC20-25 2270 PDF DXF DWG
AUC20-25 2270 PDF DXF DWG
AUC20-30 2470 PDF DXF DWG
AUC20-30 2470 PDF DXF DWG
AUC20-36 2610 PDF DXF DWG
AUC20-36 2610 PDF DXF DWG
AUC20-43 2900 PDF DXF DWG
AUC20-43 2900 PDF DXF DWG
AUC25-16 2040 PDF DXF DWG
AUC25-16 2040 PDF DXF DWG
AUC25-20 2270 PDF DXF DWG
AUC25-20 2270 PDF DXF DWG
AUC25-25 2410 PDF DXF DWG
AUC25-25 2410 PDF DXF DWG
AUC25-30 2670 PDF DXF DWG
AUC25-30 2670 PDF DXF DWG
AUC25-36 2820 PDF DXF DWG
AUC25-36 2820 PDF DXF DWG
AUC25-43 3150 PDF DXF DWG
AUC25-43 3150 PDF DXF DWG
AUC30-16 2160 PDF DXF DWG
AUC30-16 2160 PDF DXF DWG
AUC30-20 2440 PDF DXF DWG
AUC30-20 2440 PDF DXF DWG
AUC30-25 2630 PDF DXF DWG
AUC30-25 2630 PDF DXF DWG
AUC30-30 2940 PDF DXF DWG
AUC30-30 2940 PDF DXF DWG
AUC30-36 3160 PDF DXF DWG
AUC30-36 3160 PDF DXF DWG
AUC30-43 3550 PDF DXF DWG
AUC30-43 3550 PDF DXF DWG
AUC30-50 3910 PDF DXF DWG
AUC30-50 3910 PDF DXF DWG
AUC36-16 2190 PDF DXF DWG
AUC36-16 2190 PDF DXF DWG
AUC36-20 2570 PDF DXF DWG
AUC36-20 2570 PDF DXF DWG
AUC36-25 2800 PDF DXF DWG
AUC36-25 2800 PDF DXF DWG
AUC36-30 3160 PDF DXF DWG
AUC36-30 3160 PDF DXF DWG
AUC36-36 3210 PDF DXF DWG
AUC36-36 3210 PDF DXF DWG
AUC36-43 3600 PDF DXF DWG
AUC36-43 3600 PDF DXF DWG
AUC36-50 3960 PDF DXF DWG
AUC36-50 3960 PDF DXF DWG
AUC43-16 2800 PDF DXF DWG
AUC43-16 2800 PDF DXF DWG
AUC43-20 3130 PDF DXF DWG
AUC43-20 3130 PDF DXF DWG
AUC43-25 3390 PDF DXF DWG
AUC43-25 3390 PDF DXF DWG
AUC43-30 3820 PDF DXF DWG
AUC43-30 3820 PDF DXF DWG
AUC43-36 3870 PDF DXF DWG
AUC43-36 3870 PDF DXF DWG
AUC43-43 4730 PDF DXF DWG
AUC43-43 4730 PDF DXF DWG
AUC43-50 5270 PDF DXF DWG
AUC43-50 5270 PDF DXF DWG
AUC50-30 4240 PDF DXF DWG
AUC50-30 4240 PDF DXF DWG
AUC50-36 4300 PDF DXF DWG
AUC50-36 4300 PDF DXF DWG
AUC50-43 5320 PDF DXF DWG
AUC50-43 5320 PDF DXF DWG
AUC50-50 5360 PDF DXF DWG
AUC50-50 5360 PDF DXF DWG
AUC16-16 1820 PDF DXF DWG
AUC16-16 1820 PDF DXF DWG
AUC16-20 1920 PDF DXF DWG
AUC16-20 1920 PDF DXF DWG
AUC16-25 2050 PDF DXF DWG
AUC16-25 2050 PDF DXF DWG
AUC16-30 2220 PDF DXF DWG
AUC16-30 2220 PDF DXF DWG
AUC16-36 2320 PDF DXF DWG
AUC16-36 2320 PDF DXF DWG
AUC16-43 2620 PDF DXF DWG
AUC16-43 2620 PDF DXF DWG
AUC20-16 1900 PDF DXF DWG
AUC20-16 1900 PDF DXF DWG
AUC20-20 2070 PDF DXF DWG
AUC20-20 2070 PDF DXF DWG
AUC20-25 2270 PDF DXF DWG
AUC20-25 2270 PDF DXF DWG
AUC20-30 2470 PDF DXF DWG
AUC20-30 2470 PDF DXF DWG
AUC20-36 2610 PDF DXF DWG
AUC20-36 2610 PDF DXF DWG
AUC20-43 2900 PDF DXF DWG
AUC20-43 2900 PDF DXF DWG
AUC25-16 2040 PDF DXF DWG
AUC25-16 2040 PDF DXF DWG
AUC25-20 2270 PDF DXF DWG
AUC25-20 2270 PDF DXF DWG
AUC25-25 2410 PDF DXF DWG
AUC25-25 2410 PDF DXF DWG
AUC25-30 2670 PDF DXF DWG
AUC25-30 2670 PDF DXF DWG
AUC25-36 2820 PDF DXF DWG
AUC25-36 2820 PDF DXF DWG
AUC25-43 3150 PDF DXF DWG
AUC25-43 3150 PDF DXF DWG
AUC30-16 2160 PDF DXF DWG
AUC30-16 2160 PDF DXF DWG
AUC30-20 2440 PDF DXF DWG
AUC30-20 2440 PDF DXF DWG
AUC30-25 2630 PDF DXF DWG
AUC30-25 2630 PDF DXF DWG
AUC30-30 2940 PDF DXF DWG
AUC30-30 2940 PDF DXF DWG
AUC30-36 3160 PDF DXF DWG
AUC30-36 3160 PDF DXF DWG
AUC30-43 3550 PDF DXF DWG
AUC30-43 3550 PDF DXF DWG
AUC30-50 3910 PDF DXF DWG
AUC30-50 3910 PDF DXF DWG
AUC36-16 2190 PDF DXF DWG
AUC36-16 2190 PDF DXF DWG
AUC36-20 2570 PDF DXF DWG
AUC36-20 2570 PDF DXF DWG
AUC36-25 2800 PDF DXF DWG
AUC36-25 2800 PDF DXF DWG
AUC36-30 3160 PDF DXF DWG
AUC36-30 3160 PDF DXF DWG
AUC36-36 3210 PDF DXF DWG
AUC36-36 3210 PDF DXF DWG
AUC36-43 3600 PDF DXF DWG
AUC36-43 3600 PDF DXF DWG
AUC36-50 3960 PDF DXF DWG
AUC36-50 3960 PDF DXF DWG
AUC43-16 2800 PDF DXF DWG
AUC43-16 2800 PDF DXF DWG
AUC43-20 3130 PDF DXF DWG
AUC43-20 3130 PDF DXF DWG
AUC43-25 3390 PDF DXF DWG
AUC43-25 3390 PDF DXF DWG
AUC43-30 3820 PDF DXF DWG
AUC43-30 3820 PDF DXF DWG
AUC43-36 3870 PDF DXF DWG
AUC43-36 3870 PDF DXF DWG
AUC43-43 4730 PDF DXF DWG
AUC43-43 4730 PDF DXF DWG
AUC43-50 5270 PDF DXF DWG
AUC43-50 5270 PDF DXF DWG
AUC50-30 4240 PDF DXF DWG
AUC50-30 4240 PDF DXF DWG
AUC50-36 4300 PDF DXF DWG
AUC50-36 4300 PDF DXF DWG
AUC50-43 5320 PDF DXF DWG
AUC50-43 5320 PDF DXF DWG
AUC50-50 5360 PDF DXF DWG
AUC50-50 5360 PDF DXF DWG
AUC16-16 1820 PDF DXF DWG
AUC16-16 1820 PDF DXF DWG
AUC16-20 1920 PDF DXF DWG
AUC16-20 1920 PDF DXF DWG
AUC16-25 2050 PDF DXF DWG
AUC16-25 2050 PDF DXF DWG
AUC16-30 2220 PDF DXF DWG
AUC16-30 2220 PDF DXF DWG
AUC16-36 2320 PDF DXF DWG
AUC16-36 2320 PDF DXF DWG
AUC16-43 2620 PDF DXF DWG
AUC16-43 2620 PDF DXF DWG
AUC20-16 1900 PDF DXF DWG
AUC20-16 1900 PDF DXF DWG
AUC20-20 2070 PDF DXF DWG
AUC20-20 2070 PDF DXF DWG
AUC20-25 2270 PDF DXF DWG
AUC20-25 2270 PDF DXF DWG
AUC20-30 2470 PDF DXF DWG
AUC20-30 2470 PDF DXF DWG
AUC20-36 2610 PDF DXF DWG
AUC20-36 2610 PDF DXF DWG
AUC20-43 2900 PDF DXF DWG
AUC20-43 2900 PDF DXF DWG
AUC25-16 2040 PDF DXF DWG
AUC25-16 2040 PDF DXF DWG
AUC25-20 2270 PDF DXF DWG
AUC25-20 2270 PDF DXF DWG
AUC25-25 2410 PDF DXF DWG
AUC25-25 2410 PDF DXF DWG
AUC25-30 2670 PDF DXF DWG
AUC25-30 2670 PDF DXF DWG
AUC25-36 2820 PDF DXF DWG
AUC25-36 2820 PDF DXF DWG
AUC25-43 3150 PDF DXF DWG
AUC25-43 3150 PDF DXF DWG
AUC30-16 2160 PDF DXF DWG
AUC30-16 2160 PDF DXF DWG
AUC30-20 2440 PDF DXF DWG
AUC30-20 2440 PDF DXF DWG
AUC30-25 2630 PDF DXF DWG
AUC30-25 2630 PDF DXF DWG
AUC30-30 2940 PDF DXF DWG
AUC30-30 2940 PDF DXF DWG
AUC30-36 3160 PDF DXF DWG
AUC30-36 3160 PDF DXF DWG
AUC30-43 3550 PDF DXF DWG
AUC30-43 3550 PDF DXF DWG
AUC30-50 3910 PDF DXF DWG
AUC30-50 3910 PDF DXF DWG
AUC36-16 2190 PDF DXF DWG
AUC36-16 2190 PDF DXF DWG
AUC36-20 2570 PDF DXF DWG
AUC36-20 2570 PDF DXF DWG
AUC36-25 2800 PDF DXF DWG
AUC36-25 2800 PDF DXF DWG
AUC36-30 3160 PDF DXF DWG
AUC36-30 3160 PDF DXF DWG
AUC36-36 3210 PDF DXF DWG
AUC36-36 3210 PDF DXF DWG
AUC36-43 3600 PDF DXF DWG
AUC36-43 3600 PDF DXF DWG
AUC36-50 3960 PDF DXF DWG
AUC36-50 3960 PDF DXF DWG
AUC43-16 2800 PDF DXF DWG
AUC43-16 2800 PDF DXF DWG
AUC43-20 3130 PDF DXF DWG
AUC43-20 3130 PDF DXF DWG
AUC43-25 3390 PDF DXF DWG
AUC43-25 3390 PDF DXF DWG
AUC43-30 3820 PDF DXF DWG
AUC43-30 3820 PDF DXF DWG
AUC43-36 3870 PDF DXF DWG
AUC43-36 3870 PDF DXF DWG
AUC43-43 4730 PDF DXF DWG
AUC43-43 4730 PDF DXF DWG
AUC43-50 5270 PDF DXF DWG
AUC43-50 5270 PDF DXF DWG
AUC50-30 4240 PDF DXF DWG
AUC50-30 4240 PDF DXF DWG
AUC50-36 4300 PDF DXF DWG
AUC50-36 4300 PDF DXF DWG
AUC50-43 5320 PDF DXF DWG
AUC50-43 5320 PDF DXF DWG
AUC50-50 5360 PDF DXF DWG
AUC50-50 5360 PDF DXF DWG
AUC16-16 1820 PDF DXF DWG
AUC16-16 1820 PDF DXF DWG
AUC16-20 1920 PDF DXF DWG
AUC16-20 1920 PDF DXF DWG
AUC16-25 2050 PDF DXF DWG
AUC16-25 2050 PDF DXF DWG
AUC16-30 2220 PDF DXF DWG
AUC16-30 2220 PDF DXF DWG
AUC16-36 2320 PDF DXF DWG
AUC16-36 2320 PDF DXF DWG
AUC16-43 2620 PDF DXF DWG
AUC16-43 2620 PDF DXF DWG
AUC20-16 1900 PDF DXF DWG
AUC20-16 1900 PDF DXF DWG
AUC20-20 2070 PDF DXF DWG
AUC20-20 2070 PDF DXF DWG
AUC20-25 2270 PDF DXF DWG
AUC20-25 2270 PDF DXF DWG
AUC20-30 2470 PDF DXF DWG
AUC20-30 2470 PDF DXF DWG
AUC20-36 2610 PDF DXF DWG
AUC20-36 2610 PDF DXF DWG
AUC20-43 2900 PDF DXF DWG
AUC20-43 2900 PDF DXF DWG
AUC25-16 2040 PDF DXF DWG
AUC25-16 2040 PDF DXF DWG
AUC25-20 2270 PDF DXF DWG
AUC25-20 2270 PDF DXF DWG
AUC25-25 2410 PDF DXF DWG
AUC25-25 2410 PDF DXF DWG
AUC25-30 2670 PDF DXF DWG
AUC25-30 2670 PDF DXF DWG
AUC25-36 2820 PDF DXF DWG
AUC25-36 2820 PDF DXF DWG
AUC25-43 3150 PDF DXF DWG
AUC25-43 3150 PDF DXF DWG
AUC30-16 2160 PDF DXF DWG
AUC30-16 2160 PDF DXF DWG
AUC30-20 2440 PDF DXF DWG
AUC30-20 2440 PDF DXF DWG
AUC30-25 2630 PDF DXF DWG
AUC30-25 2630 PDF DXF DWG
AUC30-30 2940 PDF DXF DWG
AUC30-30 2940 PDF DXF DWG
AUC30-36 3160 PDF DXF DWG
AUC30-36 3160 PDF DXF DWG
AUC30-43 3550 PDF DXF DWG
AUC30-43 3550 PDF DXF DWG
AUC30-50 3910 PDF DXF DWG
AUC30-50 3910 PDF DXF DWG
AUC36-16 2190 PDF DXF DWG
AUC36-16 2190 PDF DXF DWG
AUC36-20 2570 PDF DXF DWG
AUC36-20 2570 PDF DXF DWG
AUC36-25 2800 PDF DXF DWG
AUC36-25 2800 PDF DXF DWG
AUC36-30 3160 PDF DXF DWG
AUC36-30 3160 PDF DXF DWG
AUC36-36 3210 PDF DXF DWG
AUC36-36 3210 PDF DXF DWG
AUC36-43 3600 PDF DXF DWG
AUC36-43 3600 PDF DXF DWG
AUC36-50 3960 PDF DXF DWG
AUC36-50 3960 PDF DXF DWG
AUC43-16 2800 PDF DXF DWG
AUC43-16 2800 PDF DXF DWG
AUC43-20 3130 PDF DXF DWG
AUC43-20 3130 PDF DXF DWG
AUC43-25 3390 PDF DXF DWG
AUC43-25 3390 PDF DXF DWG
AUC43-30 3820 PDF DXF DWG
AUC43-30 3820 PDF DXF DWG
AUC43-36 3870 PDF DXF DWG
AUC43-36 3870 PDF DXF DWG
AUC43-43 4730 PDF DXF DWG
AUC43-43 4730 PDF DXF DWG
AUC43-50 5270 PDF DXF DWG
AUC43-50 5270 PDF DXF DWG
AUC50-30 4240 PDF DXF DWG
AUC50-30 4240 PDF DXF DWG
AUC50-36 4300 PDF DXF DWG
AUC50-36 4300 PDF DXF DWG
AUC50-43 5320 PDF DXF DWG
AUC50-43 5320 PDF DXF DWG
AUC50-50 5360 PDF DXF DWG
AUC50-50 5360 PDF DXF DWG
AUC16-16 1820 PDF DXF DWG
AUC16-16 1820 PDF DXF DWG
AUC16-20 1920 PDF DXF DWG
AUC16-20 1920 PDF DXF DWG
AUC16-25 2050 PDF DXF DWG
AUC16-25 2050 PDF DXF DWG
AUC16-30 2220 PDF DXF DWG
AUC16-30 2220 PDF DXF DWG
AUC16-36 2320 PDF DXF DWG
AUC16-36 2320 PDF DXF DWG
AUC16-43 2620 PDF DXF DWG
AUC16-43 2620 PDF DXF DWG
AUC20-16 1900 PDF DXF DWG
AUC20-16 1900 PDF DXF DWG
AUC20-20 2070 PDF DXF DWG
AUC20-20 2070 PDF DXF DWG
AUC20-25 2270 PDF DXF DWG
AUC20-25 2270 PDF DXF DWG
AUC20-30 2470 PDF DXF DWG
AUC20-30 2470 PDF DXF DWG
AUC20-36 2610 PDF DXF DWG
AUC20-36 2610 PDF DXF DWG
AUC20-43 2900 PDF DXF DWG
AUC20-43 2900 PDF DXF DWG
AUC25-16 2040 PDF DXF DWG
AUC25-16 2040 PDF DXF DWG
AUC25-20 2270 PDF DXF DWG
AUC25-20 2270 PDF DXF DWG
AUC25-25 2410 PDF DXF DWG
AUC25-25 2410 PDF DXF DWG
AUC25-30 2670 PDF DXF DWG
AUC25-30 2670 PDF DXF DWG
AUC25-36 2820 PDF DXF DWG
AUC25-36 2820 PDF DXF DWG
AUC25-43 3150 PDF DXF DWG
AUC25-43 3150 PDF DXF DWG
AUC30-16 2160 PDF DXF DWG
AUC30-16 2160 PDF DXF DWG
AUC30-20 2440 PDF DXF DWG
AUC30-20 2440 PDF DXF DWG
AUC30-25 2630 PDF DXF DWG
AUC30-25 2630 PDF DXF DWG
AUC30-30 2940 PDF DXF DWG
AUC30-30 2940 PDF DXF DWG
AUC30-36 3160 PDF DXF DWG
AUC30-36 3160 PDF DXF DWG
AUC30-43 3550 PDF DXF DWG
AUC30-43 3550 PDF DXF DWG
AUC30-50 3910 PDF DXF DWG
AUC30-50 3910 PDF DXF DWG
AUC36-16 2190 PDF DXF DWG
AUC36-16 2190 PDF DXF DWG
AUC36-20 2570 PDF DXF DWG
AUC36-20 2570 PDF DXF DWG
AUC36-25 2800 PDF DXF DWG
AUC36-25 2800 PDF DXF DWG
AUC36-30 3160 PDF DXF DWG
AUC36-30 3160 PDF DXF DWG
AUC36-36 3210 PDF DXF DWG
AUC36-36 3210 PDF DXF DWG
AUC36-43 3600 PDF DXF DWG
AUC36-43 3600 PDF DXF DWG
AUC36-50 3960 PDF DXF DWG
AUC36-50 3960 PDF DXF DWG
AUC43-16 2800 PDF DXF DWG
AUC43-16 2800 PDF DXF DWG
AUC43-20 3130 PDF DXF DWG
AUC43-20 3130 PDF DXF DWG
AUC43-25 3390 PDF DXF DWG
AUC43-25 3390 PDF DXF DWG
AUC43-30 3820 PDF DXF DWG
AUC43-30 3820 PDF DXF DWG
AUC43-36 3870 PDF DXF DWG
AUC43-36 3870 PDF DXF DWG
AUC43-43 4730 PDF DXF DWG
AUC43-43 4730 PDF DXF DWG
AUC43-50 5270 PDF DXF DWG
AUC43-50 5270 PDF DXF DWG
AUC50-30 4240 PDF DXF DWG
AUC50-30 4240 PDF DXF DWG
AUC50-36 4300 PDF DXF DWG
AUC50-36 4300 PDF DXF DWG
AUC50-43 5320 PDF DXF DWG
AUC50-43 5320 PDF DXF DWG
AUC50-50 5360 PDF DXF DWG
AUC50-50 5360 PDF DXF DWG
AUC16-16 1820 PDF DXF DWG
AUC16-16 1820 PDF DXF DWG
AUC16-20 1920 PDF DXF DWG
AUC16-20 1920 PDF DXF DWG
AUC16-25 2050 PDF DXF DWG
AUC16-25 2050 PDF DXF DWG
AUC16-30 2220 PDF DXF DWG
AUC16-30 2220 PDF DXF DWG
AUC16-36 2320 PDF DXF DWG
AUC16-36 2320 PDF DXF DWG
AUC16-43 2620 PDF DXF DWG
AUC16-43 2620 PDF DXF DWG
AUC20-16 1900 PDF DXF DWG
AUC20-16 1900 PDF DXF DWG
AUC20-20 2070 PDF DXF DWG
AUC20-20 2070 PDF DXF DWG
AUC20-25 2270 PDF DXF DWG
AUC20-25 2270 PDF DXF DWG
AUC20-30 2470 PDF DXF DWG
AUC20-30 2470 PDF DXF DWG
AUC20-36 2610 PDF DXF DWG
AUC20-36 2610 PDF DXF DWG
AUC20-43 2900 PDF DXF DWG
AUC20-43 2900 PDF DXF DWG
AUC25-16 2040 PDF DXF DWG
AUC25-16 2040 PDF DXF DWG
AUC25-20 2270 PDF DXF DWG
AUC25-20 2270 PDF DXF DWG
AUC25-25 2410 PDF DXF DWG
AUC25-25 2410 PDF DXF DWG
AUC25-30 2670 PDF DXF DWG
AUC25-30 2670 PDF DXF DWG
AUC25-36 2820 PDF DXF DWG
AUC25-36 2820 PDF DXF DWG
AUC25-43 3150 PDF DXF DWG
AUC25-43 3150 PDF DXF DWG
AUC30-16 2160 PDF DXF DWG
AUC30-16 2160 PDF DXF DWG
AUC30-20 2440 PDF DXF DWG
AUC30-20 2440 PDF DXF DWG
AUC30-25 2630 PDF DXF DWG
AUC30-25 2630 PDF DXF DWG
AUC30-30 2940 PDF DXF DWG
AUC30-30 2940 PDF DXF DWG
AUC30-36 3160 PDF DXF DWG
AUC30-36 3160 PDF DXF DWG
AUC30-43 3550 PDF DXF DWG
AUC30-43 3550 PDF DXF DWG
AUC30-50 3910 PDF DXF DWG
AUC30-50 3910 PDF DXF DWG
AUC36-16 2190 PDF DXF DWG
AUC36-16 2190 PDF DXF DWG
AUC36-20 2570 PDF DXF DWG
AUC36-20 2570 PDF DXF DWG
AUC36-25 2800 PDF DXF DWG
AUC36-25 2800 PDF DXF DWG
AUC36-30 3160 PDF DXF DWG
AUC36-30 3160 PDF DXF DWG
AUC36-36 3210 PDF DXF DWG
AUC36-36 3210 PDF DXF DWG
AUC36-43 3600 PDF DXF DWG
AUC36-43 3600 PDF DXF DWG
AUC36-50 3960 PDF DXF DWG
AUC36-50 3960 PDF DXF DWG
AUC43-16 2800 PDF DXF DWG
AUC43-16 2800 PDF DXF DWG
AUC43-20 3130 PDF DXF DWG
AUC43-20 3130 PDF DXF DWG
AUC43-25 3390 PDF DXF DWG
AUC43-25 3390 PDF DXF DWG
AUC43-30 3820 PDF DXF DWG
AUC43-30 3820 PDF DXF DWG
AUC43-36 3870 PDF DXF DWG
AUC43-36 3870 PDF DXF DWG
AUC43-43 4730 PDF DXF DWG
AUC43-43 4730 PDF DXF DWG
AUC43-50 5270 PDF DXF DWG
AUC43-50 5270 PDF DXF DWG
AUC50-30 4240 PDF DXF DWG
AUC50-30 4240 PDF DXF DWG
AUC50-36 4300 PDF DXF DWG
AUC50-36 4300 PDF DXF DWG
AUC50-43 5320 PDF DXF DWG
AUC50-43 5320 PDF DXF DWG
AUC50-50 5360 PDF DXF DWG
AUC50-50 5360 PDF DXF DWG
AUC16-16 1820 PDF DXF DWG
AUC16-16 1820 PDF DXF DWG
AUC16-20 1920 PDF DXF DWG
AUC16-20 1920 PDF DXF DWG
AUC16-25 2050 PDF DXF DWG
AUC16-25 2050 PDF DXF DWG
AUC16-30 2220 PDF DXF DWG
AUC16-30 2220 PDF DXF DWG
AUC16-36 2320 PDF DXF DWG
AUC16-36 2320 PDF DXF DWG
AUC16-43 2620 PDF DXF DWG
AUC16-43 2620 PDF DXF DWG
AUC20-16 1900 PDF DXF DWG
AUC20-16 1900 PDF DXF DWG
AUC20-20 2070 PDF DXF DWG
AUC20-20 2070 PDF DXF DWG
AUC20-25 2270 PDF DXF DWG
AUC20-25 2270 PDF DXF DWG
AUC20-30 2470 PDF DXF DWG
AUC20-30 2470 PDF DXF DWG
AUC20-36 2610 PDF DXF DWG
AUC20-36 2610 PDF DXF DWG
AUC20-43 2900 PDF DXF DWG
AUC20-43 2900 PDF DXF DWG
AUC25-16 2040 PDF DXF DWG
AUC25-16 2040 PDF DXF DWG
AUC25-20 2270 PDF DXF DWG
AUC25-20 2270 PDF DXF DWG
AUC25-25 2410 PDF DXF DWG
AUC25-25 2410 PDF DXF DWG
AUC25-30 2670 PDF DXF DWG
AUC25-30 2670 PDF DXF DWG
AUC25-36 2820 PDF DXF DWG
AUC25-36 2820 PDF DXF DWG
AUC25-43 3150 PDF DXF DWG
AUC25-43 3150 PDF DXF DWG
AUC30-16 2160 PDF DXF DWG
AUC30-16 2160 PDF DXF DWG
AUC30-20 2440 PDF DXF DWG
AUC30-20 2440 PDF DXF DWG
AUC30-25 2630 PDF DXF DWG
AUC30-25 2630 PDF DXF DWG
AUC30-30 2940 PDF DXF DWG
AUC30-30 2940 PDF DXF DWG
AUC30-36 3160 PDF DXF DWG
AUC30-36 3160 PDF DXF DWG
AUC30-43 3550 PDF DXF DWG
AUC30-43 3550 PDF DXF DWG
AUC30-50 3910 PDF DXF DWG
AUC30-50 3910 PDF DXF DWG
AUC36-16 2190 PDF DXF DWG
AUC36-16 2190 PDF DXF DWG
AUC36-20 2570 PDF DXF DWG
AUC36-20 2570 PDF DXF DWG
AUC36-25 2800 PDF DXF DWG
AUC36-25 2800 PDF DXF DWG
AUC36-30 3160 PDF DXF DWG
AUC36-30 3160 PDF DXF DWG
AUC36-36 3210 PDF DXF DWG
AUC36-36 3210 PDF DXF DWG
AUC36-43 3600 PDF DXF DWG
AUC36-43 3600 PDF DXF DWG
AUC36-50 3960 PDF DXF DWG
AUC36-50 3960 PDF DXF DWG
AUC43-16 2800 PDF DXF DWG
AUC43-16 2800 PDF DXF DWG
AUC43-20 3130 PDF DXF DWG
AUC43-20 3130 PDF DXF DWG
AUC43-25 3390 PDF DXF DWG
AUC43-25 3390 PDF DXF DWG
AUC43-30 3820 PDF DXF DWG
AUC43-30 3820 PDF DXF DWG
AUC43-36 3870 PDF DXF DWG
AUC43-36 3870 PDF DXF DWG
AUC43-43 4730 PDF DXF DWG
AUC43-43 4730 PDF DXF DWG
AUC43-50 5270 PDF DXF DWG
AUC43-50 5270 PDF DXF DWG
AUC50-30 4240 PDF DXF DWG
AUC50-30 4240 PDF DXF DWG
AUC50-36 4300 PDF DXF DWG
AUC50-36 4300 PDF DXF DWG
AUC50-43 5320 PDF DXF DWG
AUC50-43 5320 PDF DXF DWG
AUC50-50 5360 PDF DXF DWG
AUC50-50 5360 PDF DXF DWG

オプション品

スライド１
AU□シリーズ専用アルミシャーシ　AUCシリーズ
詳細を見る
スライド１
AU□シリーズ用 耐衝撃コーナーガード AUCGシリーズ
詳細を見る
スライド１
モニターアーム - AU・AUX用 MARシリーズ
詳細を見る
スライド１
エラストマー取手 FM200シリーズ
詳細を見る
スライド１
チルトレッグ TLWシリーズ
詳細を見る
スライド１
フィンガーガード / ファンガード HF-Gシリーズ
詳細を見る

類似製品

スライド１
パネル脱着アルミサッシケース AUPシリーズ
詳細を見る
スライド１
パネル脱着EMCシールドケース AUPEシリーズ
詳細を見る
スライド１
アルミコントロールボックス AUXシリーズ
詳細を見る
スライド１
コーナーガード付アルミケース AUGシリーズ
詳細を見る
スライド１
ハイエンドデザインアルミケース HDシリ－ズ
詳細を見る
スライド１
曲線型アルミケース ALRシリーズ
詳細を見る
スライド１
アルミ押出材ケース EXシリーズ
詳細を見る
スライド１
メタルシステムケース MSシリーズ（上下カバー鉄製）
詳細を見る

カスタム加工動画・製品説明動画

ファイバーレーザー加工

詳細を見る

タレットパンチプレス加工

詳細を見る

高速マシニングセンタによる加工

詳細を見る

クリンチングスペーサー 圧入加工

詳細を見る

インクジェット印刷

詳細を見る

文字彫刻・NC彫刻加工

詳細を見る

エンボススイッチ付表面シートの製作

詳細を見る
