防水開閉ウインドウ IWシリーズ

工業用・電気用ケース・ボックス・筐体の製造メーカー

アルミケース・プラスチックケース・プラボックス・防水ボックス・電池ボックス 27,000点以上を常時在庫

IWシリーズ PDFカタログ

カテゴリ：防水開閉ウインドウ、IP64開閉ウインドウ、防水カバー、コネクタ保護カバー、スイッチ保護カバー、検針窓

横長の大きいサイズ4サイズを追加し、全10サイズになりました。

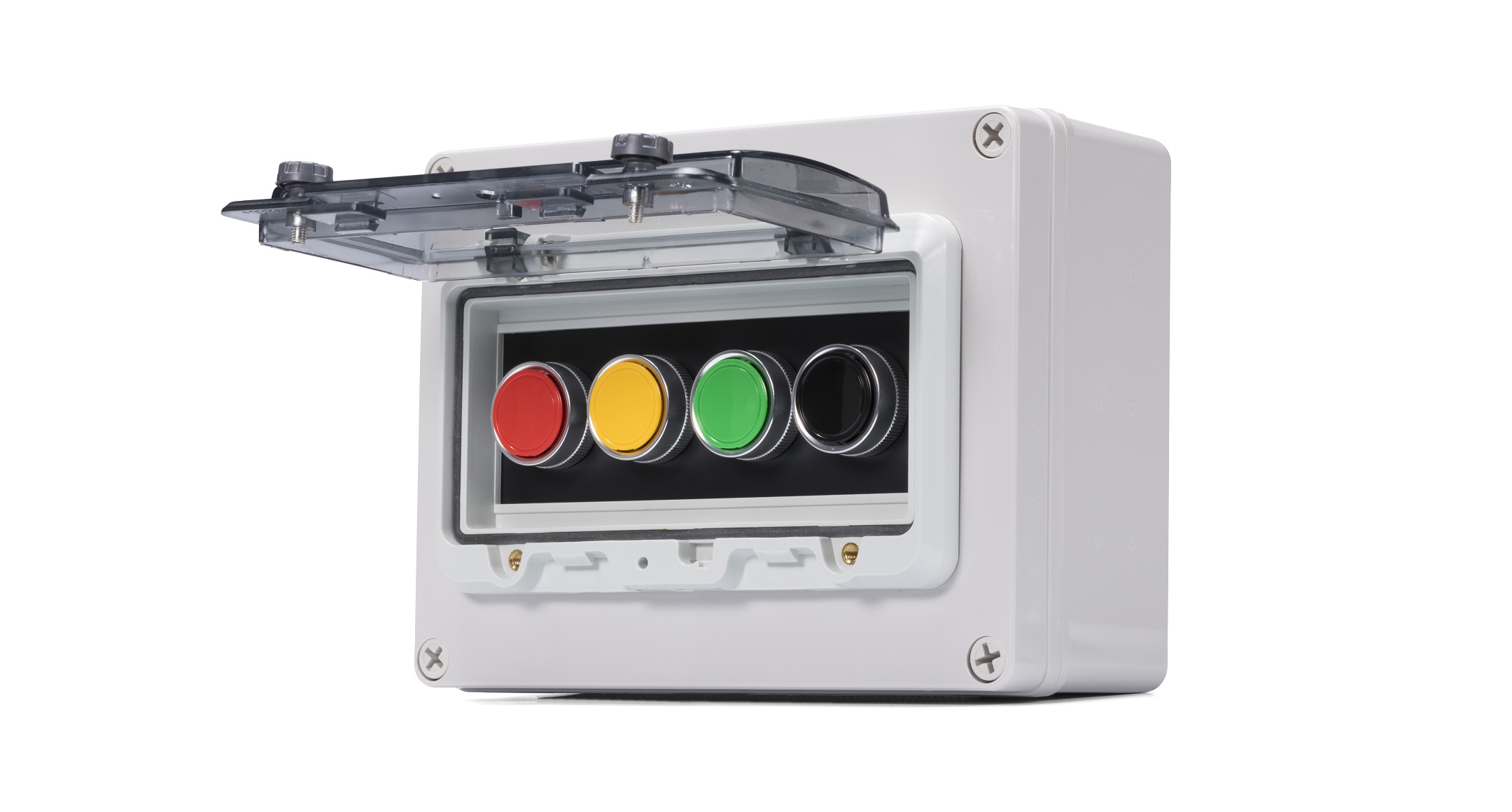

保護等級IP64/IP54の防水開閉ウインドウです。

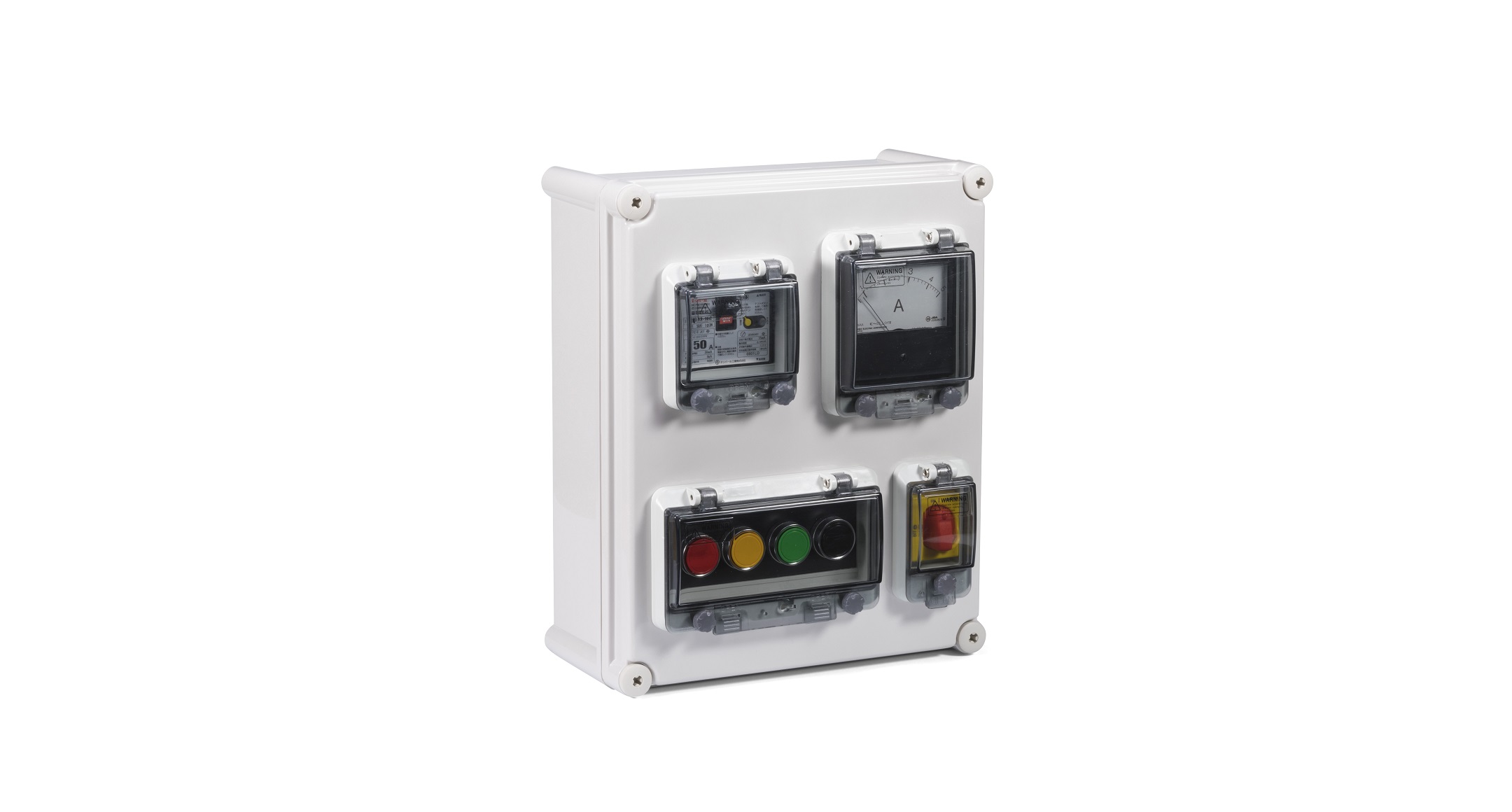

スイッチ・ブレーカー・表示機の保護、コネクタ・ケーブル差込口用のカバー、内部観察用に窓が必要な場合にご利用いただけます。
スマートな外観で、ビス止めで簡単に取付可能です。
ウインドウはローレットネジにより、しっかり固定出来ます。

カバーはバネの力で閉じますので指の挟み込みにご注意下さい。

【材質・色】
ボディ：PC+ABS (UL94V-0)・ライトグレー(RAL7035 近似色)
ローレットネジ：PC+ABS、ステンレス・ブラック(RAL7012 近似色)
カバー：ポリカーボネート (UL94V-2)・グレースモーク(カラーコードなし)

ラインナップ：10サイズ

型番・寸法・標準価格※標準価格は目安の販売価格となります。

型番	露出部外形寸法(幅×奥行×厚み)	IP（防水保護等級）	自重（g）	標準価格(税別)	PDF図	DXF図	DWG図
IW0402B	57.2×95.2×26	IP64	69	1760	PDF	DXF	DWG
IW0403B	75.2×95.2×26	IP64	82	2120	PDF	DXF	DWG
IW0404B	93.2×95.2×26	IP64	98	2290	PDF	DXF	DWG
IW0405B	107.2×121.7×31	IP64	114	2570	PDF	DXF	DWG
IW0406B	129.2×95.2×26	IP64	122.5	2570	PDF	DXF	DWG
IW0408B	165.2×95.2×26	IP64	145	2780	PDF	DXF	DWG
IW0412B	237.2×95.2×26	IP54(カテゴリー2)	202	2930	PDF	DXF	DWG
IW0413B	255.2×95.2×26	IP54(カテゴリー2)	215	3280	PDF	DXF	DWG
IW0416B	309.2×95.2×26	IP54(カテゴリー2)	254	4630	PDF	DXF	DWG
IW0416A	309.2×125.2×26	IP54(カテゴリー2)	314	5490	PDF	DXF	DWG
