壁付フリーサイズアルミケース MXFCシリーズ

MXFCシリーズ PDFカタログ

カテゴリ:フリーサイズケース、壁付ネットワークケース 、無線機器アルミケース、アクセスポイントケース、ルーターケース、アルミコントロールボックス、アルミ筐体、アルミ押出材ケース

壁付フリーサイズアルミケース MXFCシリーズの画像
壁付フリーサイズアルミケース MXFCシリーズの画像
壁付フリーサイズアルミケース MXFCシリーズの画像
壁付フリーサイズアルミケース MXFCシリーズの画像
壁付フリーサイズアルミケース MXFCシリーズの画像
壁付フリーサイズアルミケース MXFCシリーズの画像
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
ソフトな曲線デザインで、壁面取付型のアルミケースです。
WH(幅・高さ)寸法が4サイズ、D(奥行)寸法が70~500mmまで1mm単位で指定できるフリーサイズケースです。

ボディー部がアルミ押出材、パネル部がABS樹脂の低価格なアルミケースです。
内部側面に差込溝がついておりますので、基板をスライドさせて組み込むことができます。
ネットワーク・通信機器、スイッチングHUB、無線ルーター、コントローラー、データロガーなど壁付型の機器にご利用頂けます。

サイズ指定範囲:WH(幅・高さ)寸法が4サイズ、D(奥行)寸法が70~500mmまで1mm単位
カラー指定:本体フレーム2色・パネル4色の組合わせにより、合計8タイプの色仕様が選択可能
製作納期:受注確認後、実働2日目発送
価格:PDFカタログのサイズ別標準価格表をご覧ください。

※1台から製作いたします。

色タイプ

SBシルバー/ブラック

壁付フリーサイズアルミケース MXFCシリーズ:シルバー/ブラックの画像

SGシルバー/グレー

壁付フリーサイズアルミケース MXFCシリーズ:シルバー/グレーの画像

SNシルバー/ネイビー

壁付フリーサイズアルミケース MXFCシリーズ:シルバー/ネイビーの画像

SLシルバー/ライム

壁付フリーサイズアルミケース MXFCシリーズ:シルバー/ライムの画像

BBブラック/ブラック

壁付フリーサイズアルミケース MXFCシリーズ:ブラック/ブラックの画像

BGブラック/グレー

壁付フリーサイズアルミケース MXFCシリーズ:ブラック/グレーの画像

BNブラック/ネイビー

壁付フリーサイズアルミケース MXFCシリーズ:ブラック/ネイビーの画像

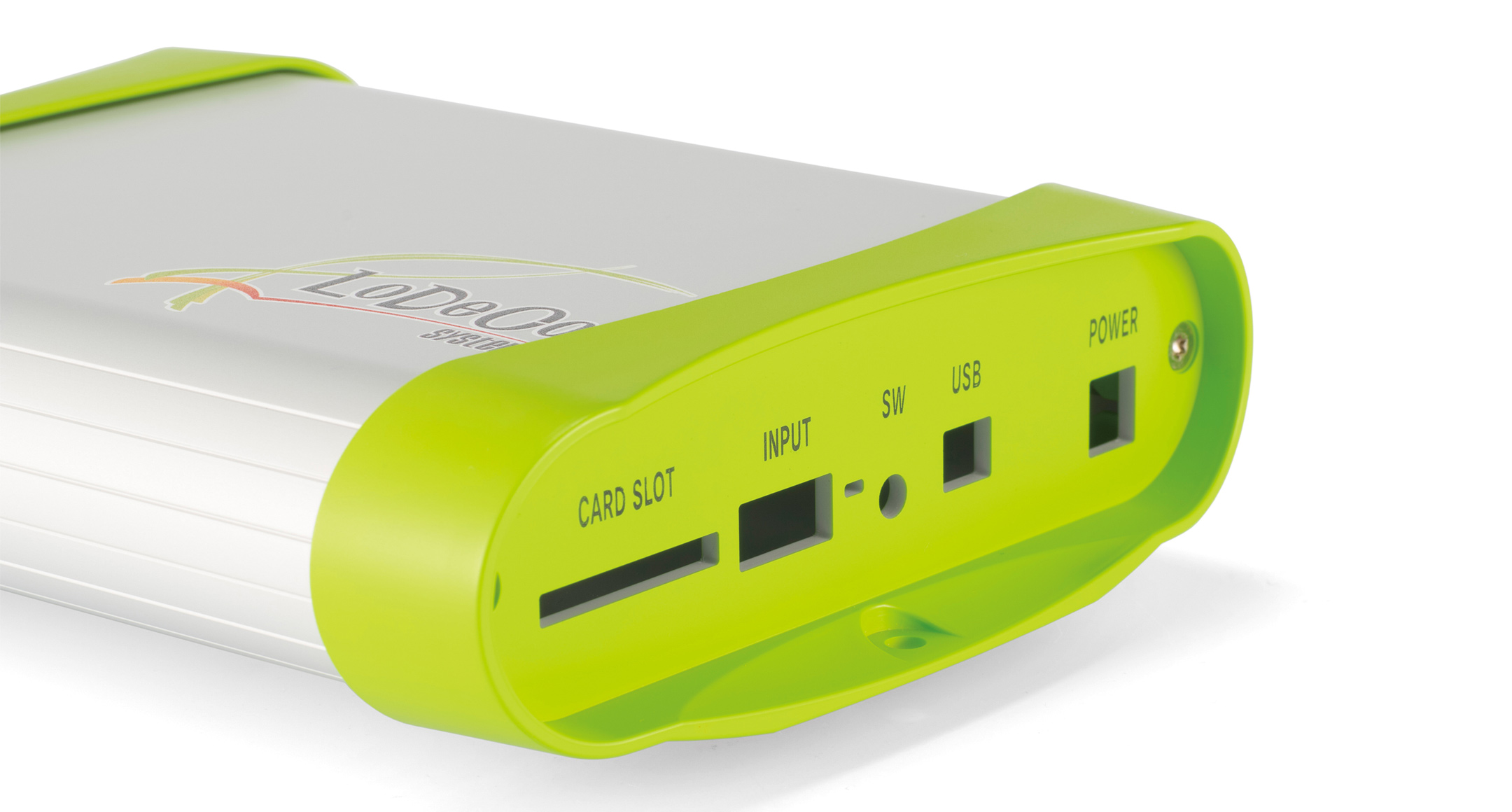

BLブラック/ライム

壁付フリーサイズアルミケース MXFCシリーズ:ブラック/ライムの画像
壁付フリーサイズアルミケース MXFCシリーズ:シルバー/ブラックの画像
壁付フリーサイズアルミケース MXFCシリーズ:シルバー/グレーの画像
壁付フリーサイズアルミケース MXFCシリーズ:シルバー/ネイビーの画像
壁付フリーサイズアルミケース MXFCシリーズ:シルバー/ライムの画像
壁付フリーサイズアルミケース MXFCシリーズ:ブラック/ブラックの画像
壁付フリーサイズアルミケース MXFCシリーズ:ブラック/グレーの画像
壁付フリーサイズアルミケース MXFCシリーズ:ブラック/ネイビーの画像
壁付フリーサイズアルミケース MXFCシリーズ:ブラック/ライムの画像

型番・寸法・標準価格

型番 外寸 内寸 標準価格 PDF図 DXF図 DWG図
W H D w h d
MXFC61-23-□□ 60.9 23.4 フリーサイズ指定 41.1 15.1 指定D寸法-20mm PDFカタログの価格表を参照ください PDF DXF DWG
MXFC86-30-□□ 86.1 29.6 フリーサイズ指定 60.1 20.5 指定D寸法-29.4mm PDFカタログの価格表を参照ください PDF DXF DWG
MXFC114-36-□□ 114.2 35.6 フリーサイズ指定 87.3 26.5 指定D寸法-29.4mm PDFカタログの価格表を参照ください PDF DXF DWG
MXFC134-41-□□ 134.2 40.6 フリーサイズ指定 104.1 31 指定D寸法-29.6mm PDFカタログの価格表を参照ください PDF DXF DWG
