フランジ足付プラスチックケース TWFシリーズ

TWFシリーズ PDFカタログ

カテゴリ:壁付型プラスチックケース、フランジ足付プラスチックケース、フランジ付ボックス、プラスチックケース、小型ケース、モールドケース、難燃ABS樹脂ケース

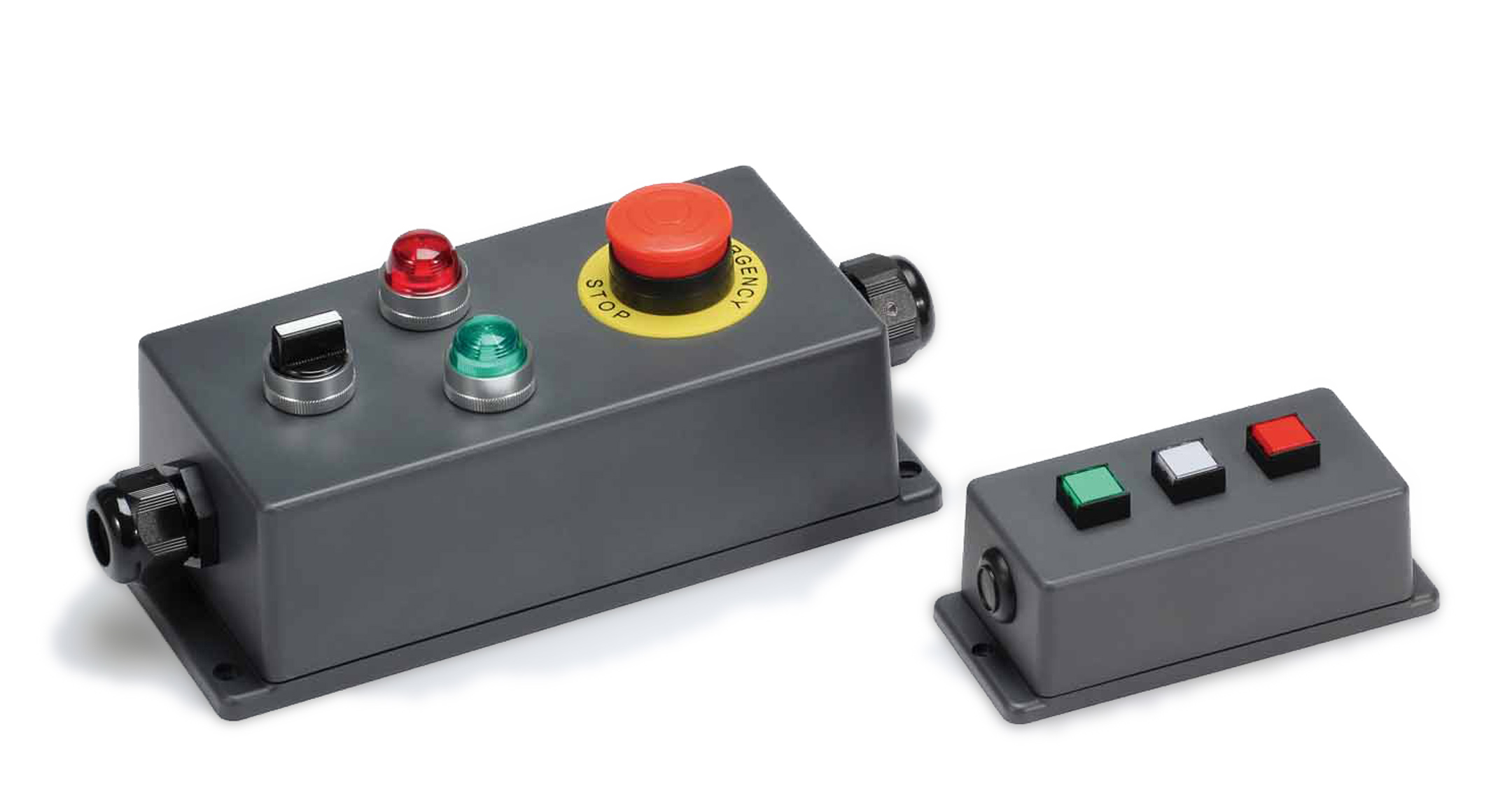

フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像
フランジ足付プラスチックケース TWFシリーズの画像

型番・寸法・標準価格※標準価格は目安の販売価格となります。▶︎ カスタム加工図面の描き方

型番 外寸 内寸 色 / 近似色 自重(g) 標準価格(税別) PDF図 DXF図 DWG図 3D CAD
W H D w h d
TWF4-2-5D 35.4 22 70.4 27.2 13.2 32.4 ダークグレー / Munsell N3 19.7 180 PDF DXF DWG
TWF4-2-5W 35.4 22 70.4 27.2 13.2 32.4 オフホワイト / Munsell N8.75 19.7 180 PDF DXF DWG
TWF5-2-5D 50.4 17 70.4 42.7 8 31.9 ダークグレー / Munsell N3 21.5 180 PDF DXF DWG
TWF5-2-5W 50.4 17 70.4 42.7 8 31.9 オフホワイト / Munsell N8.75 21.5 180 PDF DXF DWG
TWF5-2-7D 50.4 17 90.4 43.1 8 52.9 ダークグレー / Munsell N3 26.5 220 PDF DXF DWG
TWF5-2-7W 50.4 17 90.4 43.1 8 52.9 オフホワイト / Munsell N8.75 26.5 220 PDF DXF DWG
TWF5-3-5D 50.4 27 70.4 42.7 18 31.9 ダークグレー / Munsell N3 29 200 PDF DXF DWG
TWF5-3-5W 50.4 27 70.4 42.7 18 31.9 オフホワイト / Munsell N8.75 29 200 PDF DXF DWG
TWF5-3-7D 50.4 29.5 90.4 43.1 20.5 52.9 ダークグレー / Munsell N3 36 260 PDF DXF DWG
TWF5-3-7W 50.4 29.5 90.4 43.1 20.5 52.9 オフホワイト / Munsell N8.75 36 260 PDF DXF DWG
TWF5-3-9D 45.6 27.5 111 37.2 17.5 70.4 ダークグレー / Munsell N3 43.5 250 PDF DXF DWG
TWF5-3-9W 45.6 27.5 111 37.2 17.5 70.4 オフホワイト / Munsell N8.75 43.5 250 PDF DXF DWG
TWF5-4-7D 50.4 42 90.4 42.5 33 52.9 ダークグレー / Munsell N3 43 280 PDF DXF DWG
TWF5-4-7W 50.4 42 90.4 42.5 33 52.9 オフホワイト / Munsell N8.75 43 280 PDF DXF DWG
TWF7-2-11D 70.6 20.5 127 61.4 10.5 83 ダークグレー / Munsell N3 66.5 300 PDF DXF DWG
TWF7-2-11W 70.6 20.5 127 61.4 10.5 83 オフホワイト / Munsell N8.75 66.5 300 PDF DXF DWG
TWF7-3-13D 65.5 25.5 150 57.7 14.2 105 ダークグレー / Munsell N3 96 420 PDF DXF DWG
TWF7-3-13W 65.5 25.5 150 57.7 14.2 105 オフホワイト / Munsell N8.75 96.5 420 PDF DXF DWG
TWF7-4-11D 70.6 35.5 127 61.4 25.5 83 ダークグレー / Munsell N3 87 360 PDF DXF DWG
TWF7-4-11W 70.6 35.5 127 61.4 25.5 83 オフホワイト / Munsell N8.75 87 360 PDF DXF DWG
TWF7-5-11D 70.6 50.5 127 61.1 40.5 83 ダークグレー / Munsell N3 82 400 PDF DXF DWG
TWF7-5-11W 70.6 50.5 127 61.1 40.5 83 オフホワイト / Munsell N8.75 82 400 PDF DXF DWG
TWF7-5-13D 65.5 50 150 55.9 38.7 105 ダークグレー / Munsell N3 114 500 PDF DXF DWG
TWF7-5-13W 65.5 50 150 55.9 38.7 105 オフホワイト / Munsell N8.75 114 500 PDF DXF DWG
TWF8-2-8D 80.6 23.5 100.6 71.5 13.5 59 ダークグレー / Munsell N3 62 300 PDF DXF DWG
TWF8-2-8W 80.6 23.5 100.6 71.5 13.5 59 オフホワイト / Munsell N8.75 62 300 PDF DXF DWG
TWF8-4-8D 80.6 43.5 100.6 71.5 33.5 59 ダークグレー / Munsell N3 82 350 PDF DXF DWG
TWF8-4-8W 80.6 43.5 100.6 71.5 33.5 59 オフホワイト / Munsell N8.75 82 350 PDF DXF DWG
TWF9-4-17D 86 35 190 76.5 23.7 143 ダークグレー / Munsell N3 150 640 PDF DXF DWG
TWF9-4-17W 86 35 190 76.5 23.7 143 オフホワイト / Munsell N8.75 150 640 PDF DXF DWG
TWF9-6-17D 86 60 190 75.7 48.7 143 ダークグレー / Munsell N3 184 730 PDF DXF DWG
TWF9-6-17W 86 60 190 75.7 48.7 143 オフホワイト / Munsell N8.75 184 730 PDF DXF DWG
TWF11-5-22D 110.3 45 250.6 100.8 33.7 191 ダークグレー / Munsell N3 250 860 PDF DXF DWG
TWF11-5-22W 110.3 45 250.6 100.8 33.7 191 オフホワイト / Munsell N8.75 250 860 PDF DXF DWG
TWF11-8-22D 110.3 75 250.6 99.3 63.7 191 ダークグレー / Munsell N3 303 1020 PDF DXF DWG
TWF11-8-22W 110.3 75 250.6 99.3 63.7 191 オフホワイト / Munsell N8.75 303 1020 PDF DXF DWG
TWF13-3-13D 125.6 25 155.6 114.5 13.7 100 ダークグレー / Munsell N3 155 580 PDF DXF DWG
TWF13-3-13W 125.6 25 155.6 114.5 13.7 100 オフホワイト / Munsell N8.75 155 580 PDF DXF DWG
TWF13-3-18D 125.6 25 205.6 114.5 13.7 148 ダークグレー / Munsell N3 189 710 PDF DXF DWG
TWF13-3-18W 125.6 25 205.6 114.5 13.7 148 オフホワイト / Munsell N8.75 189 710 PDF DXF DWG
TWF13-5-13D 125.6 45 155.6 114.5 33.7 100 ダークグレー / Munsell N3 199 670 PDF DXF DWG
TWF13-5-13W 125.6 45 155.6 114.5 33.7 100 オフホワイト / Munsell N8.75 199 670 PDF DXF DWG
TWF13-5-18D 125.6 45 205.6 114.5 33.7 148 ダークグレー / Munsell N3 242 820 PDF DXF DWG
TWF13-5-18W 125.6 45 205.6 114.5 33.7 148 オフホワイト / Munsell N8.75 242 820 PDF DXF DWG
TWF13-7-18D 125.6 65 205.6 114.2 53.7 148 ダークグレー / Munsell N3 281 940 PDF DXF DWG
TWF13-7-18W 125.6 65 205.6 114.2 53.7 148 オフホワイト / Munsell N8.75 281 940 PDF DXF DWG
