IP68 / IP67 耐候性 防水ボックス WPシリーズ

WPシリーズ PDFカタログ

カテゴリ:IP68 / IP67 防水ボックス、耐候プラボックス、屋外用IoTネットワークボックス、屋外用通信器筐体、無線ボックス、アクセスポイントケース、LoRaWAN用ボックス、屋外用ゲートウェイボックス、センサーボックス

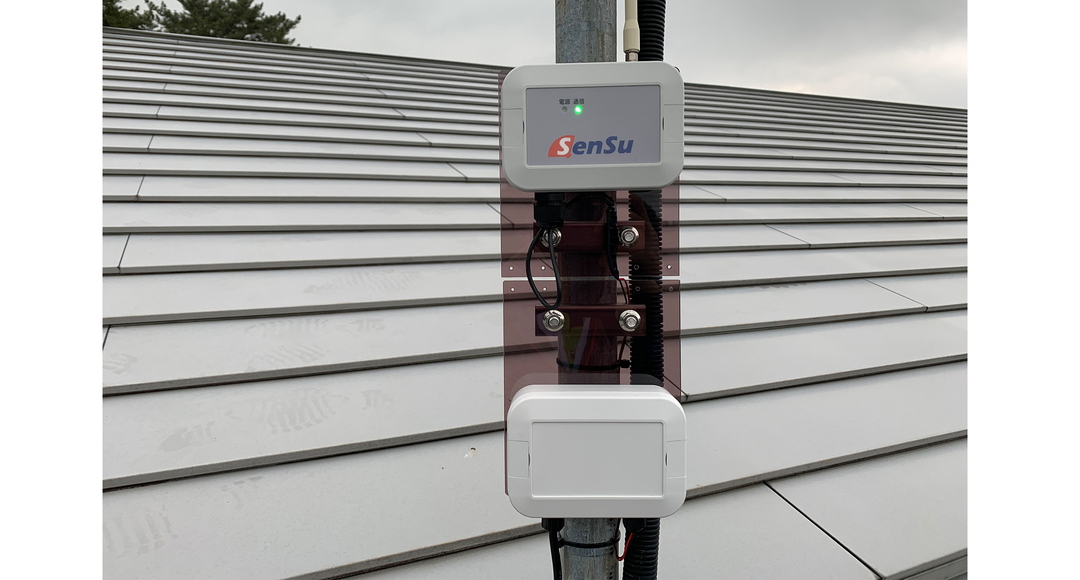

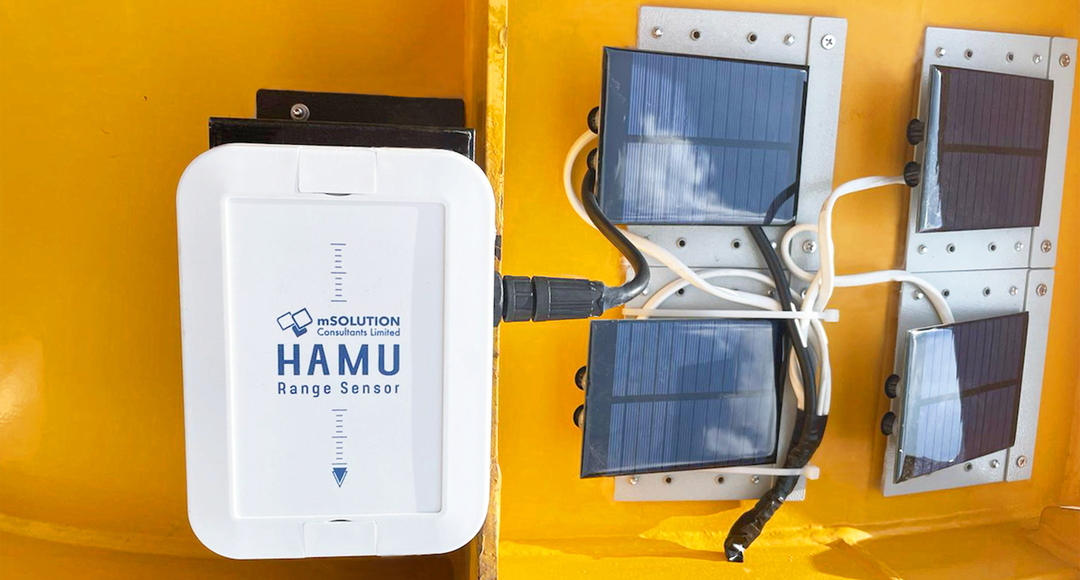

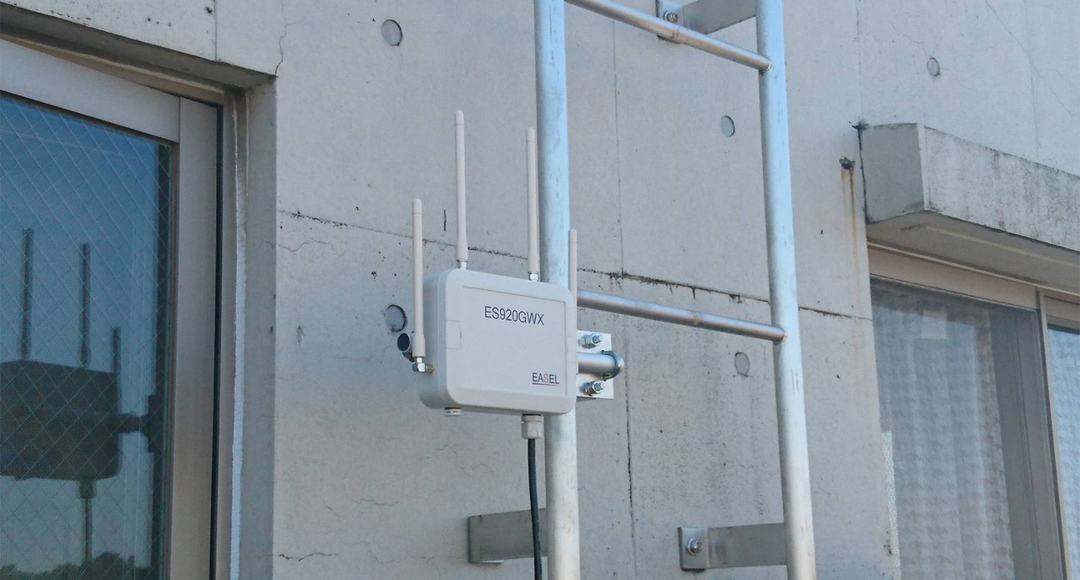

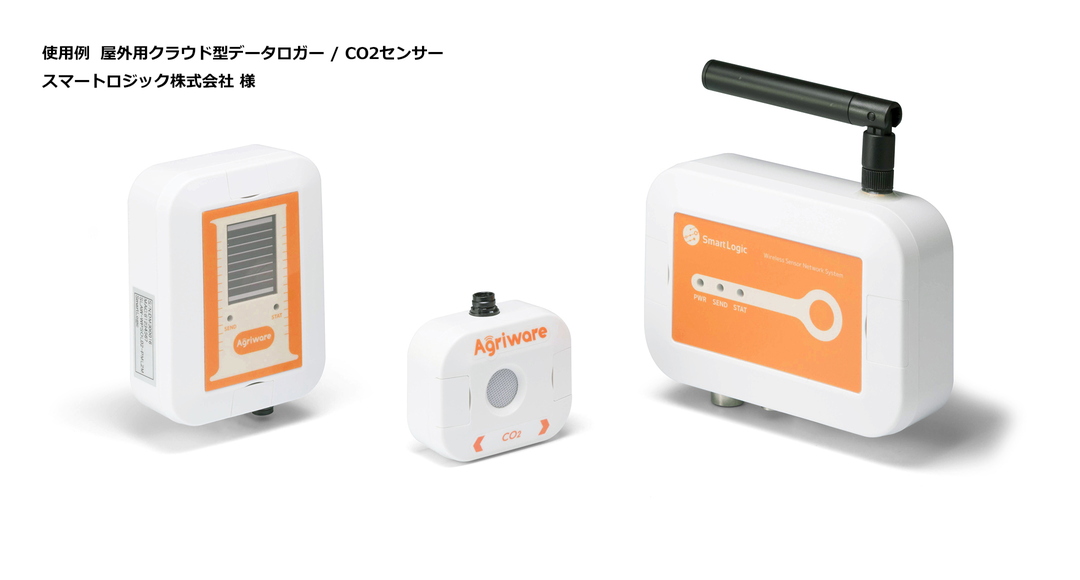

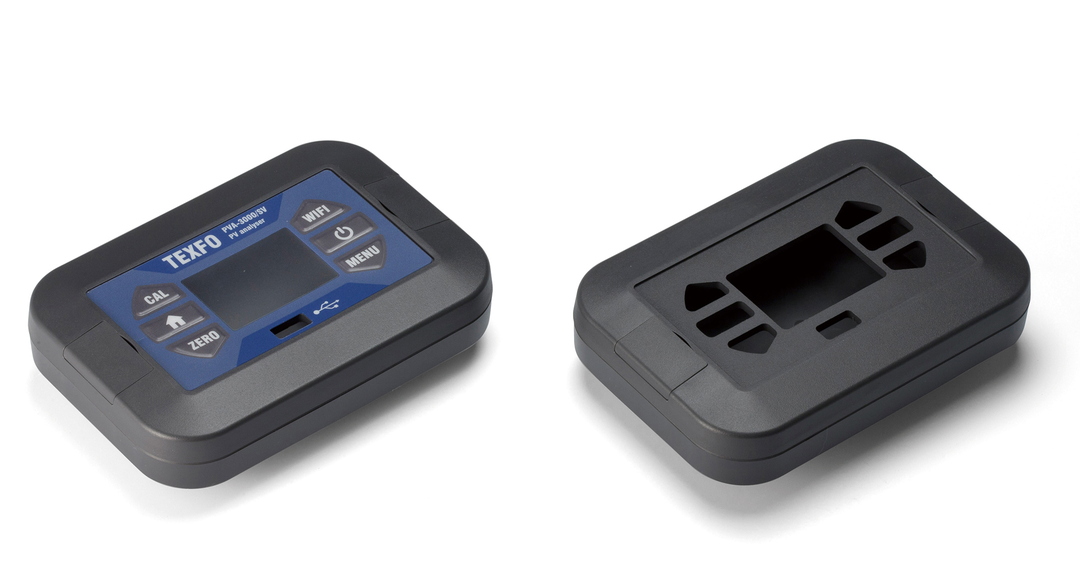

IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像
IP68 / IP67 耐候性 防水ボックス WPシリーズの画像

型番・寸法・標準価格※標準価格は目安の販売価格となります。

型番 外寸 内寸 樹脂材質 色 / 近似色 自重(g) 保護等級 標準価格(税別) PDF図 3D PDF DXF図 DWG図 3D CAD
W H D w h d
WP5-7-2C 52 18 65 46 13 37 難燃性ABS(UL94V-0) チャコールグレー / Munsell N3 31.5 IP68 590 PDF 3D PDF DXF DWG
WP5-7-2G 52 18 65 46 13 37 ASA(耐候性樹脂) ホワイトグレー / Munsell N8.75 31.5 IP68 590 PDF 3D PDF DXF DWG
WP5-7-3C 52 27 65 45 22 36.5 難燃性ABS(UL94V-0) チャコールグレー / Munsell N3 39.5 IP68 630 PDF 3D PDF DXF DWG
WP5-7-3G 52 27 65 45 22 36.5 ASA(耐候性樹脂) ホワイトグレー / Munsell N8.75 39.5 IP68 630 PDF 3D PDF DXF DWG
WP6-8-2C 60 20 80 53.5 14.7 52 難燃性ABS(UL94V-0) チャコールグレー / Munsell N3 41.5 IP68 640 PDF 3D PDF DXF DWG
WP6-8-2G 60 20 80 53.5 14.7 52 ASA(耐候性樹脂) ホワイトグレー / Munsell N8.75 41.5 IP68 640 PDF 3D PDF DXF DWG
WP6-8-3C 60 30 80 53 24.7 51 難燃性ABS(UL94V-0) チャコールグレー / Munsell N3 49 IP68 650 PDF 3D PDF DXF DWG
WP6-8-3G 60 30 80 53 24.7 51 ASA(耐候性樹脂) ホワイトグレー / Munsell N8.75 49 IP68 650 PDF 3D PDF DXF DWG
WP8-8-2C 75 22 75 67 16.4 42 難燃性ABS(UL94V-0) チャコールグレー / Munsell N3 57.5 IP68 780 PDF 3D PDF DXF DWG
WP8-8-2G 75 22 75 67 16.4 42 ASA(耐候性樹脂) ホワイトグレー / Munsell N8.75 57.5 IP68 780 PDF 3D PDF DXF DWG
WP8-8-4C 75 35 75 66 29.4 42 難燃性ABS(UL94V-0) チャコールグレー / Munsell N3 88.5 IP68 840 PDF 3D PDF DXF DWG
WP8-8-4G 75 35 75 66 29.4 42 ASA(耐候性樹脂) ホワイトグレー / Munsell N8.75 88.5 IP68 840 PDF 3D PDF DXF DWG
WP8-10-2C 75 22 100 67 16 67 難燃性ABS(UL94V-0) チャコールグレー / Munsell N3 74 IP68 800 PDF 3D PDF DXF DWG
WP8-10-2G 75 22 100 67 16 67 ASA(耐候性樹脂) ホワイトグレー / Munsell N8.75 74 IP68 800 PDF 3D PDF DXF DWG
WP8-10-4C 75 35 100 66 29 67 難燃性ABS(UL94V-0) チャコールグレー / Munsell N3 95 IP68 840 PDF 3D PDF DXF DWG
WP8-10-4G 75 35 100 66 29 67 ASA(耐候性樹脂) ホワイトグレー / Munsell N8.75 95 IP68 840 PDF 3D PDF DXF DWG
WP9-13-3C 90 25 130 81 18 91 難燃性ABS(UL94V-0) チャコールグレー / Munsell N3 113 IP68 930 PDF 3D PDF DXF DWG
WP9-13-3G 90 25 130 81 18 91 ASA(耐候性樹脂) ホワイトグレー / Munsell N8.75 113 IP68 930 PDF 3D PDF DXF DWG
WP9-13-4C 90 40 130 81 33 91 難燃性ABS(UL94V-0) チャコールグレー / Munsell N3 141 IP68 970 PDF 3D PDF DXF DWG
WP9-13-4G 90 40 130 81 33 91 ASA(耐候性樹脂) ホワイトグレー / Munsell N8.75 141 IP68 970 PDF 3D PDF DXF DWG
WP10-10-3C 100 25 100 90 18 61 難燃性ABS(UL94V-0) チャコールグレー / Munsell N3 96 IP68 800 PDF 3D PDF DXF DWG
WP10-10-3G 100 25 100 90 18 61 ASA(耐候性樹脂) ホワイトグレー / Munsell N8.75 96 IP68 800 PDF 3D PDF DXF DWG
WP10-10-4C 100 40 100 90 33 61 難燃性ABS(UL94V-0) チャコールグレー / Munsell N3 121 IP68 840 PDF 3D PDF DXF DWG
WP10-10-4G 100 40 100 90 33 61 ASA(耐候性樹脂) ホワイトグレー / Munsell N8.75 121 IP68 840 PDF 3D PDF DXF DWG
WP11-15-3C 110 27 150 100 20 110 難燃性ABS(UL94V-0) チャコールグレー / Munsell N3 153 IP68 1120 PDF 3D PDF DXF DWG
WP11-15-3G 110 27 150 100 20 110 ASA(耐候性樹脂) ホワイトグレー / Munsell N8.75 153 IP68 1120 PDF 3D PDF DXF DWG
WP11-15-4C 110 40 150 100 33 110 難燃性ABS(UL94V-0) チャコールグレー / Munsell N3 181 IP68 1160 PDF 3D PDF DXF DWG
WP11-15-4G 110 40 150 100 33 110 ASA(耐候性樹脂) ホワイトグレー / Munsell N8.75 181 IP68 1160 PDF 3D PDF DXF DWG
WP13-18-3C 130 30 175 120 23 135 難燃性ABS(UL94V-0) チャコールグレー / Munsell N3 225 IP68 1550 PDF 3D PDF DXF DWG
WP13-18-3G 130 30 175 120 23 135 ASA(耐候性樹脂) ホワイトグレー / Munsell N8.75 225 IP68 1550 PDF 3D PDF DXF DWG
WP13-18-5C 130 45 175 120 38 135 難燃性ABS(UL94V-0) チャコールグレー / Munsell N3 266 IP68 1650 PDF 3D PDF DXF DWG
WP13-18-5G 130 45 175 120 38 135 ASA(耐候性樹脂) ホワイトグレー / Munsell N8.75 266 IP68 1650 PDF 3D PDF DXF DWG
WP15-15-4C 150 40 150 141 33.5 100 難燃性ABS(UL94V-0) チャコールグレー / Munsell N3 239 IP68 2120 PDF 3D PDF DXF DWG
WP15-15-4G 150 40 150 141 33.5 100 ASA(耐候性樹脂) ホワイトグレー / Munsell N8.75 239 IP68 2120 PDF 3D PDF DXF DWG
WP15-15-6C 150 55 150 140 48.5 100 難燃性ABS(UL94V-0) チャコールグレー / Munsell N3 282.5 IP68 2380 PDF 3D PDF DXF DWG
WP15-15-6G 150 55 150 140 48.5 100 ASA(耐候性樹脂) ホワイトグレー / Munsell N8.75 282.5 IP68 2380 PDF 3D PDF DXF DWG
WP15-21-4C 150 40 210 141 33.5 160 難燃性ABS(UL94V-0) チャコールグレー / Munsell N3 323 IP68 2800 PDF 3D PDF DXF DWG
WP15-21-4G 150 40 210 141 33.5 160 ASA(耐候性樹脂) ホワイトグレー / Munsell N8.75 323 IP68 2800 PDF 3D PDF DXF DWG
WP15-21-6C 150 55 210 140 48.5 160 難燃性ABS(UL94V-0) チャコールグレー / Munsell N3 367.5 IP68 3080 PDF 3D PDF DXF DWG
WP15-21-6G 150 55 210 140 48.5 160 ASA(耐候性樹脂) ホワイトグレー / Munsell N8.75 367.5 IP68 3080 PDF 3D PDF DXF DWG
WP20-20-5C 200 45 200 190 38.5 150 難燃性ABS(UL94V-0) チャコールグレー / Munsell N3 434 IP68 3760 PDF 3D PDF DXF DWG
WP20-20-5G 200 45 200 190 38.5 150 ASA(耐候性樹脂) ホワイトグレー / Munsell N8.75 434 IP68 3760 PDF 3D PDF DXF DWG
WP20-20-7C 200 65 200 189 58.5 149 難燃性ABS(UL94V-0) チャコールグレー / Munsell N3 505 IP68 4180 PDF 3D PDF DXF DWG
WP20-20-7G 200 65 200 189 58.5 149 ASA(耐候性樹脂) ホワイトグレー / Munsell N8.75 505 IP68 4180 PDF 3D PDF DXF DWG
WP20-28-5C 200 45 280 190 38.5 230 難燃性ABS(UL94V-0) チャコールグレー / Munsell N3 557.5 IP67 4090 PDF 3D PDF DXF DWG
WP20-28-5G 200 45 280 190 38.5 230 ASA(耐候性樹脂) ホワイトグレー / Munsell N8.75 557.5 IP67 4090 PDF 3D PDF DXF DWG
WP20-28-7C 200 65 280 189 58.5 229 難燃性ABS(UL94V-0) チャコールグレー / Munsell N3 646 IP67 4590 PDF 3D PDF DXF DWG
WP20-28-7G 200 65 280 189 58.5 229 ASA(耐候性樹脂) ホワイトグレー / Munsell N8.75 646 IP67 4590 PDF 3D PDF DXF DWG
サンプル依頼フォーム

こちらの製品は無償サンプルの提供が可能です。
