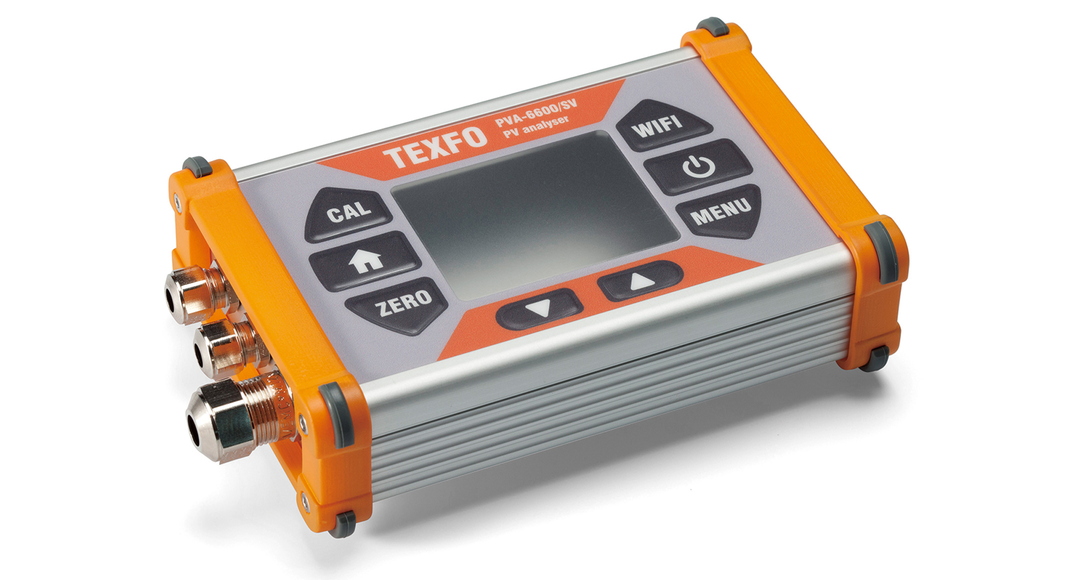

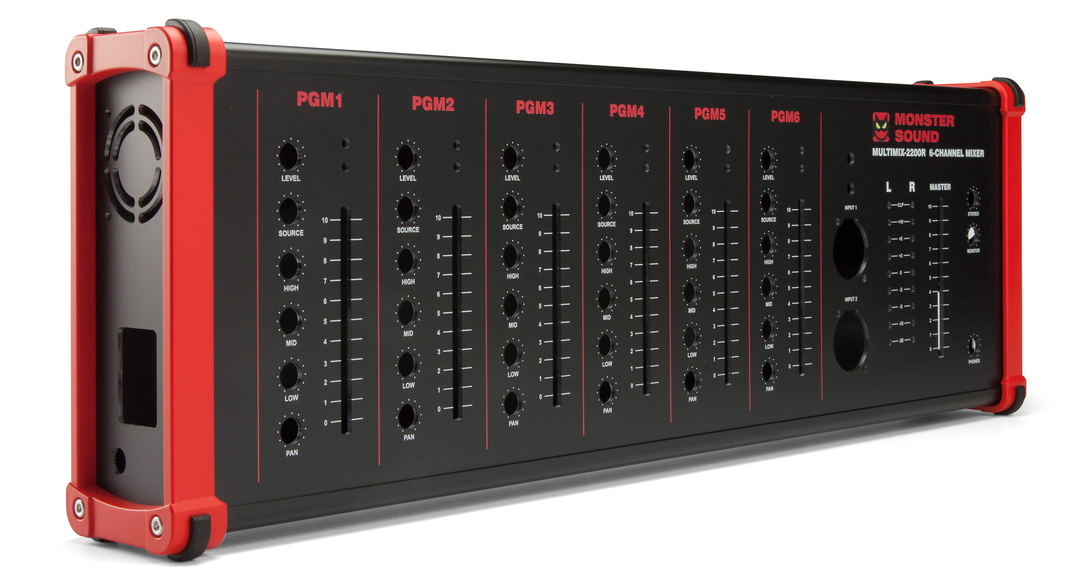

コーナー部がシリコンゴム製ガード付で、デザインと耐衝撃性に優れたアルミ押出材ケースです。
WH(幅・高さ)寸法が20サイズ、D(奥行)寸法が40~500mmまで1mm単位で指定できるフリーサイズケースです。

測定器、コントローラー、データロガー、ネットワーク・通信機器、アンプ機器など様々な用途にご利用頂けます。

サイズ指定範囲:WH(幅・高さ)寸法が20サイズ、D(奥行)寸法が40~500mmまで1mm単位
カラー指定:上下カバー2色・フレーム8色の組合わせにより、合計16タイプの色仕様が選択可能
製作納期:受注確認後、実働2日目発送
価格:PDFカタログのサイズ別標準価格表をご覧ください。

※1台から製作いたします。

※ダウンロード頂けるCAD図は代表図となります。
お客様の希望寸法に合わせてD寸法を変更してご利用下さい。

色タイプ

SBシルバー/ブラック

コーナーガード付フリーサイズアルミケース EXPSシリーズ:シルバー/ブラックの画像

SGシルバー/グレー

コーナーガード付フリーサイズアルミケース EXPSシリーズ:シルバー/グレーの画像

SIシルバー/インディゴ

コーナーガード付フリーサイズアルミケース EXPSシリーズ:シルバー/インディゴの画像

SNシルバー/ネイビー

コーナーガード付フリーサイズアルミケース EXPSシリーズ:シルバー/ネイビーの画像

SLシルバー/ライム

コーナーガード付フリーサイズアルミケース EXPSシリーズ:シルバー/ライムの画像

SYシルバー/イエロー

コーナーガード付フリーサイズアルミケース EXPSシリーズ:シルバー/イエローの画像

SOシルバー/オレンジ

コーナーガード付フリーサイズアルミケース EXPSシリーズ:シルバー/オレンジの画像

SRシルバー/レッド

コーナーガード付フリーサイズアルミケース EXPSシリーズ:シルバー/レッドの画像

BBブラック/ブラック

コーナーガード付フリーサイズアルミケース EXPSシリーズ:ブラック/ブラックの画像

BGブラック/グレー

コーナーガード付フリーサイズアルミケース EXPSシリーズ:ブラック/グレーの画像

BIブラック/インディゴ

コーナーガード付フリーサイズアルミケース EXPSシリーズ:ブラック/インディゴの画像

BNブラック/ネイビー

コーナーガード付フリーサイズアルミケース EXPSシリーズ:ブラック/ネイビーの画像

BLブラック/ライム

コーナーガード付フリーサイズアルミケース EXPSシリーズ:ブラック/ライムの画像

BYブラック/イエロー

コーナーガード付フリーサイズアルミケース EXPSシリーズ:ブラック/イエローの画像

BOブラック/オレンジ

コーナーガード付フリーサイズアルミケース EXPSシリーズ:ブラック/オレンジの画像

BRブラック/レッド

コーナーガード付フリーサイズアルミケース EXPSシリーズ:ブラック/レッドの画像
コーナーガード付フリーサイズアルミケース EXPSシリーズ:シルバー/ブラックの画像
コーナーガード付フリーサイズアルミケース EXPSシリーズ:シルバー/グレーの画像
コーナーガード付フリーサイズアルミケース EXPSシリーズ:シルバー/インディゴの画像
コーナーガード付フリーサイズアルミケース EXPSシリーズ:シルバー/ネイビーの画像
コーナーガード付フリーサイズアルミケース EXPSシリーズ:シルバー/ライムの画像
コーナーガード付フリーサイズアルミケース EXPSシリーズ:シルバー/イエローの画像
コーナーガード付フリーサイズアルミケース EXPSシリーズ:シルバー/オレンジの画像
コーナーガード付フリーサイズアルミケース EXPSシリーズ:シルバー/レッドの画像
コーナーガード付フリーサイズアルミケース EXPSシリーズ:ブラック/ブラックの画像
コーナーガード付フリーサイズアルミケース EXPSシリーズ:ブラック/グレーの画像
コーナーガード付フリーサイズアルミケース EXPSシリーズ:ブラック/インディゴの画像
コーナーガード付フリーサイズアルミケース EXPSシリーズ:ブラック/ネイビーの画像
コーナーガード付フリーサイズアルミケース EXPSシリーズ:ブラック/ライムの画像
コーナーガード付フリーサイズアルミケース EXPSシリーズ:ブラック/イエローの画像
コーナーガード付フリーサイズアルミケース EXPSシリーズ:ブラック/オレンジの画像
コーナーガード付フリーサイズアルミケース EXPSシリーズ:ブラック/レッドの画像

型番・寸法・標準価格

型番 外寸 内寸 標準価格 PDF図 DXF図 DWG図
W H D w h d
EXPS69-34-□□ 69 34 フリーサイズ指定 47 19.6 指定D寸法-14mm PDFカタログの価格表を参照ください
EXPS69-44-□□ 69 44 フリーサイズ指定 47 29.6 指定D寸法-14mm PDFカタログの価格表を参照ください
EXPS69-59-□□ 69 59 フリーサイズ指定 47 44.6 指定D寸法-14mm PDFカタログの価格表を参照ください
EXPS89-39-□□ 89 39 フリーサイズ指定 67 24.6 指定D寸法-14mm PDFカタログの価格表を参照ください
EXPS89-49-□□ 89 49 フリーサイズ指定 67 34.6 指定D寸法-14mm PDFカタログの価格表を参照ください
EXPS89-64-□□ 89 64 フリーサイズ指定 67 49.6 指定D寸法-14mm PDFカタログの価格表を参照ください
EXPS116-41-□□ 116 41 フリーサイズ指定 89 24 指定D寸法-16mm PDFカタログの価格表を参照ください
EXPS116-56-□□ 116 56 フリーサイズ指定 89 39 指定D寸法-16mm PDFカタログの価格表を参照ください
EXPS116-71-□□ 116 71 フリーサイズ指定 89 54 指定D寸法-16mm PDFカタログの価格表を参照ください
EXPS151-46-□□ 116 46 フリーサイズ指定 107 29 指定D寸法-17mm PDFカタログの価格表を参照ください
EXPS151-61-□□ 151 61 フリーサイズ指定 107 44 指定D寸法-17mm PDFカタログの価格表を参照ください
EXPS151-81-□□ 151 81 フリーサイズ指定 107 64 指定D寸法-17mm PDFカタログの価格表を参照ください
EXPS151-101-□□ 151 101 フリーサイズ指定 107 84 指定D寸法-17mm PDFカタログの価格表を参照ください
EXPS199-56-□□ 199 56 フリーサイズ指定 132 35 指定D寸法-20mm PDFカタログの価格表を参照ください
EXPS199-74-□□ 199 74 フリーサイズ指定 132 53 指定D寸法-20mm PDFカタログの価格表を参照ください
EXPS199-94-□□ 199 94 フリーサイズ指定 132 73 指定D寸法-20mm PDFカタログの価格表を参照ください
EXPS199-119-□□ 199 119 フリーサイズ指定 132 98 指定D寸法-20mm PDFカタログの価格表を参照ください
EXPS244-64-□□ 244 64 フリーサイズ指定 177 43 指定D寸法-23mm PDFカタログの価格表を参照ください
EXPS244-89-□□ 244 89 フリーサイズ指定 177 68 指定D寸法-23mm PDFカタログの価格表を参照ください
EXPS244-114-□□ 244 114 フリーサイズ指定 177 93 指定D寸法-23mm PDFカタログの価格表を参照ください
