アルミフリーサイズケース MBFシリーズ

MBFシリーズ PDFカタログ

カテゴリ:アルミフリーサイズケース、特注サイズケース、板金ケース、アルミボックス、メタルケース、アルミシャーシ、汎用アルミケース、万能アルミケース

アルミフリーサイズケース MBFシリーズの画像
アルミフリーサイズケース MBFシリーズの画像
アルミフリーサイズケース MBFシリーズの画像
アルミフリーサイズケース MBFシリーズの画像
アルミフリーサイズケース MBFシリーズの画像
アルミフリーサイズケース MBFシリーズの画像
アルミフリーサイズケース MBFシリーズの画像
アルミフリーサイズケース MBFシリーズの画像
アルミフリーサイズケース MBFシリーズの画像
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
1mm単位で自由なサイズを指定可能なフリーサイズケースです。
シンプルな板金構造のアルミケースです。
縦・横・高さ3方向がフリーサイズで、実働3日目発送の短納期でオリジナルケースが作製可能です。
内面が導通となっておりますので、アースやグランドを取ることが出来ます。
計器・電源装置・コントローラー・通信機器・スイッチボックス・配線用中継ボックス・試作機器など幅広い用途にご利用いただけます。

サイズ指定範囲:W・D(幅・奥行)寸法が50~500mmまで、H(高さ)寸法が20~250mmまで1mm単位で指定可能
製作納期:受注確認後、実働3日目発送 ※穴加工付の場合は、実働5日目発送となります。
価格:PDFカタログのサイズ別標準価格表をご覧ください。

※1台から製作いたします。

※ダウンロード頂けるCAD図は代表図となります。
お客様の希望寸法に合わせてW・D・H寸法を変更してご利用下さい。

型番・寸法・標準価格

型番 補強の有無 板厚 取付ビス数 標準価格 PDF図 DXF図 DWG図
MBF□-□-□A10 ・ D寸法300mm以下 なし 1.0mm 4ヶ所 PDFカタログの価格表を参照ください PDF DXF DWG
MBF□-□-□A10 ・ D寸法301mm以上 なし 1.0mm 6ヶ所 PDFカタログの価格表を参照ください PDF DXF DWG
MBF□-□-□B12 ・ D寸法300mm以下 有り 1.2mm 4ヶ所 PDFカタログの価格表を参照ください PDF DXF DWG
MBF□-□-□B12 ・ D寸法301mm以上 有り 1.2mm 6ヶ所 PDFカタログの価格表を参照ください PDF DXF DWG
MBF□-□-□B15 ・ D寸法300mm以下 有り 1.5mm 4ヶ所 PDFカタログの価格表を参照ください PDF DXF DWG
MBF□-□-□B15 ・ D寸法301mm以上 有り 1.5mm 6ヶ所 PDFカタログの価格表を参照ください PDF DXF DWG

オプション品

スライド1
コーナーガード MG-1
詳細を見る
スライド1
ナット入り貼付型スペーサー T-600・T-700
詳細を見る
スライド1
貼付型スペーサー ASRシリーズ
詳細を見る
スライド1
エラストマ取手 FM200
詳細を見る
スライド1
ゴム足 低価格 貼付タイプ B-Pシリーズ
詳細を見る
スライド1
ビス止ゴム足 B-Pシリーズ
詳細を見る
スライド1
導通ビス EV3-5S
詳細を見る
スライド1
座付丸皿ヘクサロビュラビス MR3-5Z
詳細を見る

類似製品

スライド1
アルミケース 低価格型 MBシリーズ
詳細を見る
スライド1
ステンレス フリーサイズケース MBSシリーズ
詳細を見る
スライド1
フランジ足付 アルミフリーサイズケース MBCFシリーズ
詳細を見る
スライド1
コーナーガード付フリーサイズケース MCGFシリーズ
詳細を見る
スライド1
フリーサイズボックス FCSシリーズ
詳細を見る
スライド1
フリーサイズ アルミ押出材ケース EXSシリーズ
詳細を見る
スライド1
アルミケース 薄型 YMシリーズ
詳細を見る
スライド1
アルミ押出材ケース EXシリーズ
詳細を見る
スライド1
アルミサッシケース OSシリーズ(天底板アルミ製)
詳細を見る
スライド1
プラスチックケース 汎用・低価格型 TWシリーズ
詳細を見る

カスタム加工動画・製品説明動画

タレットパンチプレス加工

詳細を見る

クリンチングスペーサー 圧入加工

詳細を見る

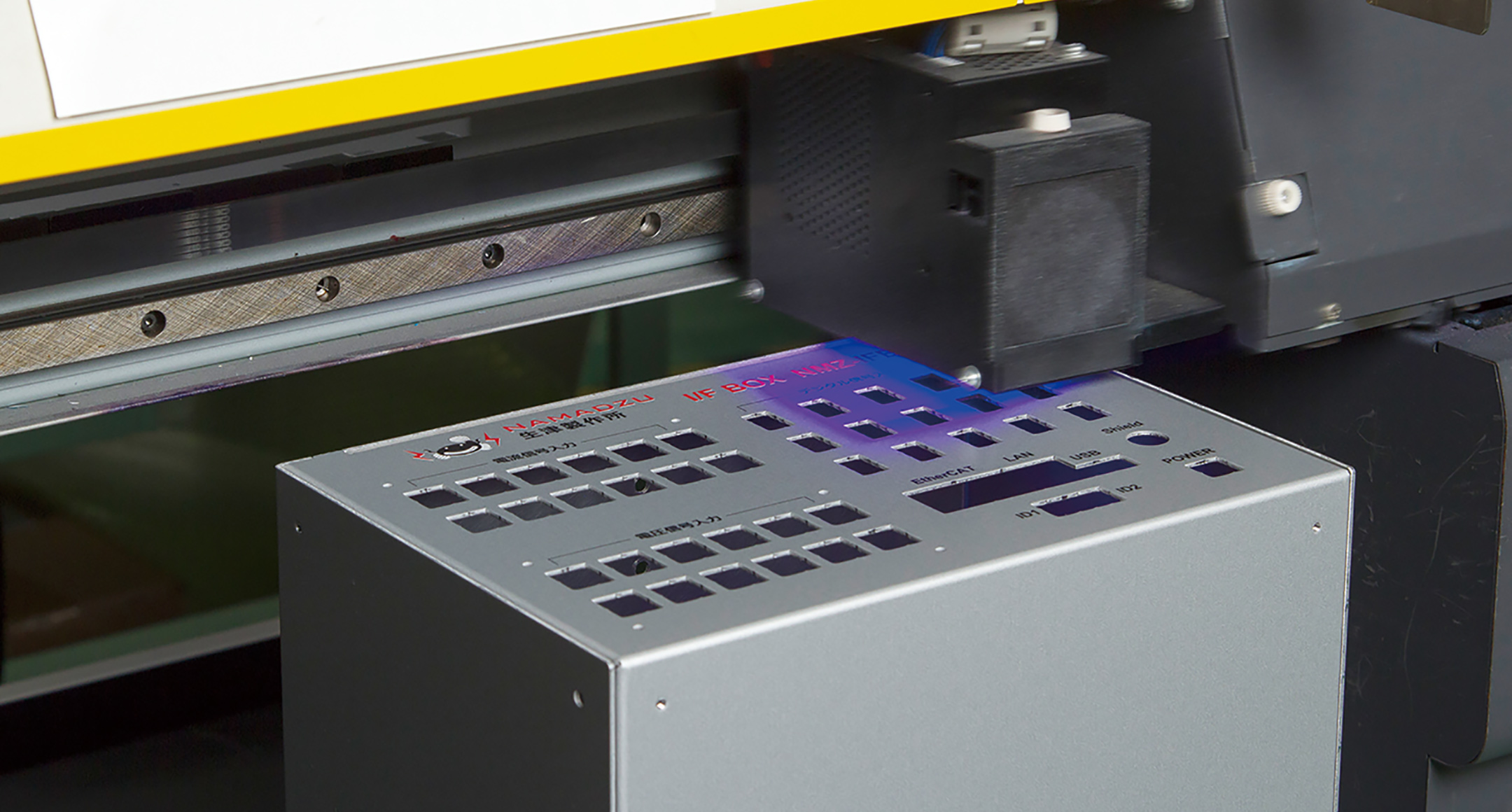

インクジェット印刷
