IP68高防水型 ポリカーボネートボックス UPCシリーズ

UPCシリーズ PDFカタログ

カテゴリ:防水プラボックス、IP68防水ボックス、ポリカーボネートボックス、ポリカボックス、通信プラボックス、電気ボックス、分電盤ボックス、屋外用ボックス、防雨ボックス

IP68高防水型 ポリカーボネートボックス UPCシリーズの画像
IP68高防水型 ポリカーボネートボックス UPCシリーズの画像
IP68高防水型 ポリカーボネートボックス UPCシリーズの画像
IP68高防水型 ポリカーボネートボックス UPCシリーズの画像
IP68高防水型 ポリカーボネートボックス UPCシリーズの画像
IP68高防水型 ポリカーボネートボックス UPCシリーズの画像
IP68高防水型 ポリカーボネートボックス UPCシリーズの画像
IP68高防水型 ポリカーボネートボックス UPCシリーズの画像
IP68高防水型 ポリカーボネートボックス UPCシリーズの画像
IP68高防水型 ポリカーボネートボックス UPCシリーズの画像
IP68高防水型 ポリカーボネートボックス UPCシリーズの画像
IP68高防水型 ポリカーボネートボックス UPCシリーズの画像

型番・寸法・標準価格※標準価格は目安の販売価格となります。

型番 外寸 内寸 自重(g) 標準価格(税別) PDF図 DXF図 DWG図 3D CAD
W H D w h d
UPC172213G 172 134 223 134.8 104.9 118 1026 8210 PDF DXF DWG
UPC232818G 225 185 276 185.8 155.7 169 1736 12060 PDF DXF DWG
UPC283318G 276 185 326 236.8 155.7 219 2204 13750 PDF DXF DWG
UPC333818G 326 185 377 286.8 155.7 270 2866 19950 PDF DXF DWG
UPC384323G 378 235 429 337.8 206.5 321 3829 23450 PDF DXF DWG
UPC434829G 431 286 482 388.8 257.3 372 4902 26980 PDF DXF DWG
取付ベース(別売) 標準価格(税別) PDF図 DXF図 DWG図 3D CAD
UMP1722 780 PDF DXF DWG
UMP2328 1120 PDF DXF DWG
UMP2833 1390 PDF DXF DWG
UMP3338 2740 PDF DXF DWG
UMP3843 3270 PDF DXF DWG
UMP4348 3500 PDF DXF DWG

オプション品

スライド1
UPCシリーズ用 取付ベース UMPシリーズ
詳細を見る
スライド1
マウントスクリュー OMS-1
詳細を見る
スライド1
スライドスペーサー UEL-1(UPCシリーズ用)
詳細を見る
スライド1
UPCシリーズ用 外部取付足 UMFシリーズ
詳細を見る
スライド1
ポールマウントブラケット WGMB-2SW
詳細を見る
スライド1
ポール取付金具 SSKシリーズ(UPCシリーズ用)
詳細を見る
スライド1
防水開閉ウインドウ IWシリーズ
詳細を見る
スライド1
プロテクティブベント PMFシリーズ
詳細を見る
スライド1
フード付ルーバー Vシリーズ
詳細を見る
スライド1

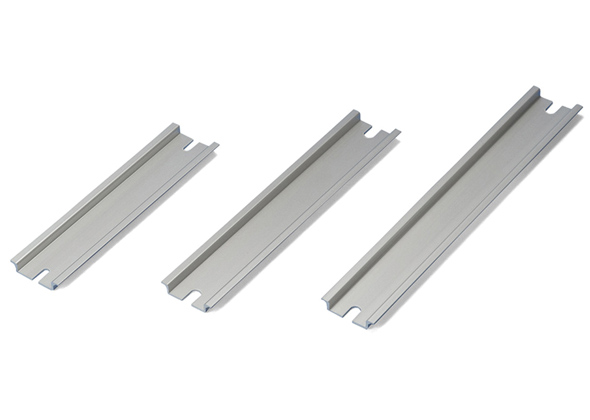

DINレール FDRシリーズ
