サイドウッドケース WOシリーズ(天底板アルミ製)

WOシリーズ PDFカタログ

カテゴリ:サイドウッドケース、木製側板アルミケース、オーディオケース、アンプケース、真空管アンプケース、管球アンプシャーシ、管球アンプケース

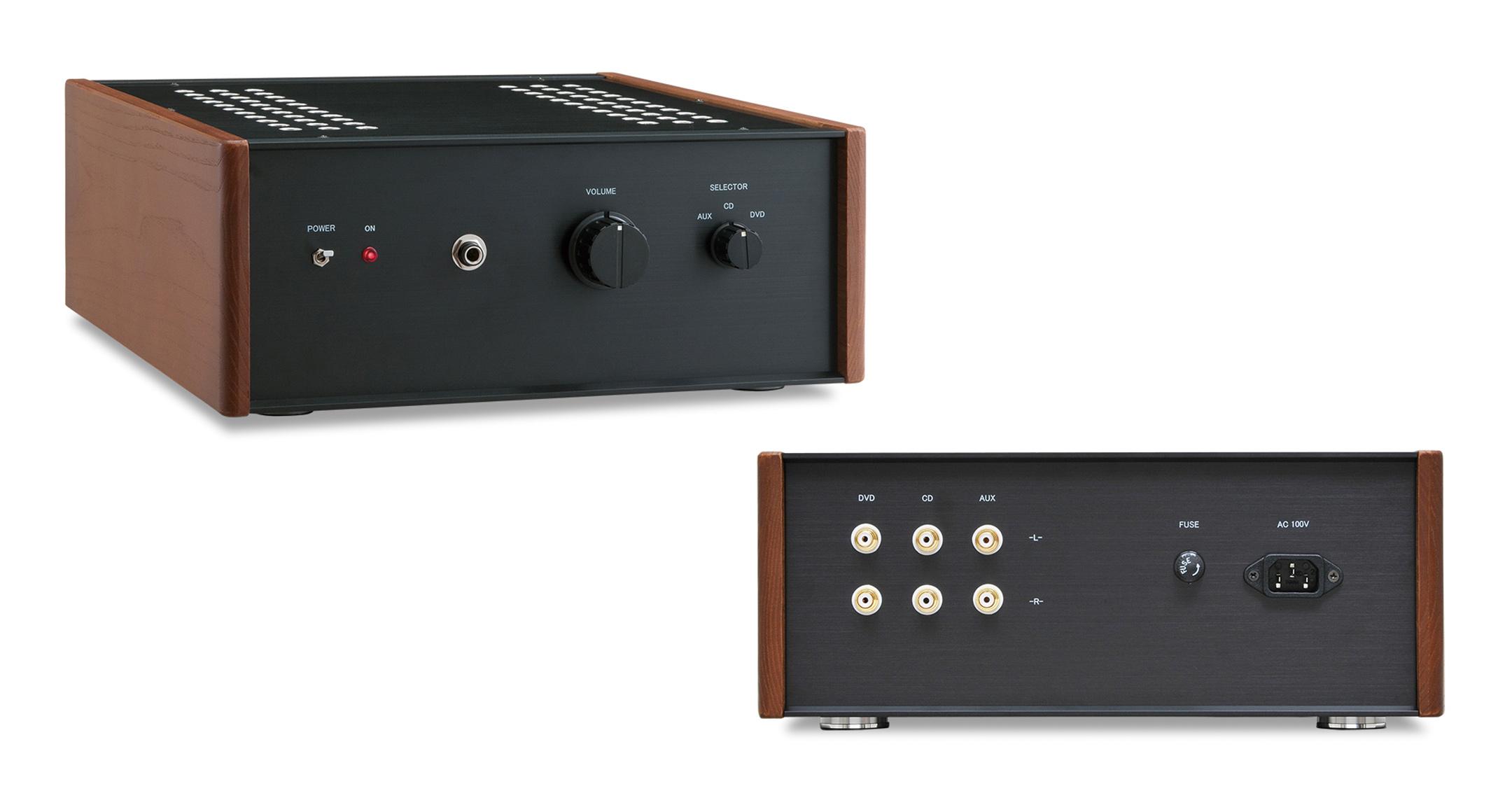

サイドウッドケース WOシリーズ(天底板アルミ製)の画像
サイドウッドケース WOシリーズ(天底板アルミ製)の画像
サイドウッドケース WOシリーズ(天底板アルミ製)の画像
サイドウッドケース WOシリーズ(天底板アルミ製)の画像
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
側板に天然木を使用し、落ちつきのあるソフトなケースです。
真空管アンプ、パワーアンプ、ヘッドフォンアンプなどレトロ感・クラシック感を出したいオーディオ機器や、アナログ測定器に最適です。
天板・底板はヘアーラインアルマイト処理 t=2.0アルミ板を使用しています。

サイズ:60サイズ
色仕様:シルバー、ブラックが選択可能

型番・寸法・標準価格

型番 外寸 内寸 パネル・天底板の色 自重(g) 標準価格 PDF図 DXF図 DWG図
W H D w h d
WO44-12-23B 140 44 232 94 27.8 209.1 ブラック 1000 9590 DXF DWG
WO44-12-23S 140 44 232 94 27.8 209.1 シルバー 1000 9230 DXF DWG
WO44-16-23B 180 44 232 134 27.8 209.1 ブラック 1100 10140 DXF DWG
WO44-16-23S 180 44 232 134 27.8 209.1 シルバー 1100 9700 DXF DWG
WO44-16-33B 180 44 332 134 27.8 309.1 ブラック 1600 11780 DXF DWG
WO44-16-33S 180 44 332 134 27.8 309.1 シルバー 1600 11120 DXF DWG
WO44-20-23B 220 44 232 174 27.8 209.1 ブラック 1200 10570 DXF DWG
WO44-20-23S 220 44 232 174 27.8 209.1 シルバー 1200 10040 DXF DWG
WO44-20-33B 220 44 332 174 27.8 309.1 ブラック 1800 12370 DXF DWG
WO44-20-33S 220 44 332 174 27.8 309.1 シルバー 1800 11590 DXF DWG
WO44-26-23B 280 44 232 234 27.8 209.1 ブラック 1500 11710 DXF DWG
WO44-26-23S 280 44 232 234 27.8 209.1 シルバー 1500 10940 DXF DWG
WO44-26-33B 280 44 332 234 27.8 309.1 ブラック 2000 13960 DXF DWG
WO44-26-33S 280 44 332 234 27.8 309.1 シルバー 2000 12850 DXF DWG
WO44-32-23B 340 44 232 294 27.8 209.1 ブラック 1700 12390 DXF DWG
WO44-32-23S 340 44 232 294 27.8 209.1 シルバー 1700 11490 DXF DWG
WO44-32-33B 340 44 332 294 27.8 309.1 ブラック 2300 14930 DXF DWG
WO44-32-33S 340 44 332 294 27.8 309.1 シルバー 2300 13610 DXF DWG
WO44-37-23B 390 44 232 344 27.8 209.1 ブラック 1800 12810 DXF DWG
WO44-37-23S 390 44 232 344 27.8 209.1 シルバー 1800 12310 DXF DWG
WO44-37-33B 390 44 332 344 27.8 309.1 ブラック 2500 15380 DXF DWG
WO44-37-33S 390 44 332 344 27.8 309.1 シルバー 2500 14740 DXF DWG
WO44-43-23B 450 44 232 404 27.8 209.1 ブラック 2000 14760 DXF DWG
WO44-43-23S 450 44 232 404 27.8 209.1 シルバー 2000 13440 DXF DWG
WO44-43-33B 450 44 332 404 27.8 309.1 ブラック 2800 17380 DXF DWG
WO44-43-33S 450 44 332 404 27.8 309.1 シルバー 2800 15600 DXF DWG
WO44-50-23B 520 44 232 474 27.8 209.1 ブラック 2300 16230 DXF DWG
WO44-50-23S 520 44 232 474 27.8 209.1 シルバー 2300 14640 DXF DWG
WO44-50-33B 520 44 332 474 27.8 309.1 ブラック 3100 19290 DXF DWG
WO44-50-33S 520 44 332 474 27.8 309.1 シルバー 3100 17160 DXF DWG
WO70-12-23B 140 70 232 94 53.8 209.1 ブラック 1300 10420 DXF DWG
WO70-12-23S 140 70 232 94 53.8 209.1 シルバー 1300 10020 DXF DWG
WO70-16-23B 180 70 232 134 53.8 209.1 ブラック 1400 11020 DXF DWG
WO70-16-23S 180 70 232 134 53.8 209.1 シルバー 1400 10530 DXF DWG
WO70-16-33B 180 70 332 134 53.8 309.1 ブラック 1900 12400 DXF DWG
WO70-16-33S 180 70 332 134 53.8 309.1 シルバー 1900 11680 DXF DWG
WO70-20-23B 220 70 232 174 53.8 209.1 ブラック 1600 11480 DXF DWG
WO70-20-23S 220 70 232 174 53.8 209.1 シルバー 1600 10880 DXF DWG
WO70-20-33B 220 70 332 174 53.8 309.1 ブラック 2100 13030 DXF DWG
WO70-20-33S 220 70 332 174 53.8 309.1 シルバー 2100 12170 DXF DWG
WO70-26-23B 280 70 232 234 53.8 209.1 ブラック 1800 12690 DXF DWG
WO70-26-23S 280 70 232 234 53.8 209.1 シルバー 1800 11850 DXF DWG
WO70-26-33B 280 70 332 234 53.8 309.1 ブラック 2400 14690 DXF DWG
WO70-26-33S 280 70 332 234 53.8 309.1 シルバー 2400 13490 DXF DWG
WO70-32-23B 340 70 232 294 53.8 209.1 ブラック 2000 13430 DXF DWG
WO70-32-23S 340 70 232 294 53.8 209.1 シルバー 2000 12410 DXF DWG
WO70-32-33B 340 70 332 294 53.8 309.1 ブラック 2700 15720 DXF DWG
WO70-32-33S 340 70 332 294 53.8 309.1 シルバー 2700 14290 DXF DWG
WO70-37-23B 390 70 232 344 53.8 209.1 ブラック 2200 13910 DXF DWG
WO70-37-23S 390 70 232 344 53.8 209.1 シルバー 2200 13290 DXF DWG
WO70-37-33B 390 70 332 344 53.8 309.1 ブラック 2900 16230 DXF DWG
WO70-37-33S 390 70 332 344 53.8 309.1 シルバー 2900 15460 DXF DWG
WO70-43-23B 450 70 232 404 53.8 209.1 ブラック 2400 15970 DXF DWG
WO70-43-23S 450 70 232 404 53.8 209.1 シルバー 2400 14480 DXF DWG
WO70-43-33B 450 70 332 404 53.8 309.1 ブラック 3200 18340 DXF DWG
WO70-43-33S 450 70 332 404 53.8 309.1 シルバー 3200 16390 DXF DWG
WO70-50-23B 520 70 232 474 53.8 209.1 ブラック 2700 17590 DXF DWG
WO70-50-23S 520 70 232 474 53.8 209.1 シルバー 2700 15540 DXF DWG
WO70-50-33B 520 70 332 474 53.8 309.1 ブラック 3500 20410 DXF DWG
WO70-50-33S 520 70 332 474 53.8 309.1 シルバー 3500 17780 DXF DWG
WO99-12-23B 140 99 232 94 82.8 209.1 ブラック 1600 11250 DXF DWG
WO99-12-23S 140 99 232 94 82.8 209.1 シルバー 1600 10800 DXF DWG
WO99-16-23B 180 99 232 134 82.8 209.1 ブラック 1700 11890 DXF DWG
WO99-16-23S 180 99 232 134 82.8 209.1 シルバー 1700 11330 DXF DWG
WO99-16-33B 180 99 332 134 82.8 309.1 ブラック 2400 14110 DXF DWG
WO99-16-33S 180 99 332 134 82.8 309.1 シルバー 2400 13330 DXF DWG
WO99-20-23B 220 99 232 174 82.8 209.1 ブラック 1900 12400 DXF DWG
WO99-20-23S 220 99 232 174 82.8 209.1 シルバー 1900 11720 DXF DWG
WO99-20-33B 220 99 332 174 82.8 309.1 ブラック 2600 14770 DXF DWG
WO99-20-33S 220 99 332 174 82.8 309.1 シルバー 2600 13840 DXF DWG
WO99-26-23B 280 99 232 234 82.8 209.1 ブラック 2100 13710 DXF DWG
WO99-26-23S 280 99 232 234 82.8 209.1 シルバー 2100 12760 DXF DWG
WO99-26-33B 280 99 332 234 82.8 309.1 ブラック 2900 16540 DXF DWG
WO99-26-33S 280 99 332 234 82.8 309.1 シルバー 2900 15250 DXF DWG
WO99-32-23B 340 99 232 294 82.8 209.1 ブラック 2400 14500 DXF DWG
WO99-32-23S 340 99 232 294 82.8 209.1 シルバー 2400 13370 DXF DWG
WO99-32-33B 340 99 332 294 82.8 309.1 ブラック 3200 17620 DXF DWG
WO99-32-33S 340 99 332 294 82.8 309.1 シルバー 3200 16070 DXF DWG
WO99-37-23B 390 99 232 344 82.8 209.1 ブラック 2600 15200 DXF DWG
WO99-37-23S 390 99 232 344 82.8 209.1 シルバー 2600 14410 DXF DWG
WO99-37-33B 390 99 332 344 82.8 309.1 ブラック 3400 18310 DXF DWG
WO99-37-33S 390 99 332 344 82.8 309.1 シルバー 3400 17410 DXF DWG
WO99-43-23B 450 99 232 404 82.8 209.1 ブラック 2800 17350 DXF DWG
WO99-43-23S 450 99 232 404 82.8 209.1 シルバー 2800 15680 DXF DWG
WO99-43-33B 450 99 332 404 82.8 309.1 ブラック 3700 20540 DXF DWG
WO99-43-33S 450 99 332 404 82.8 309.1 シルバー 3700 18420 DXF DWG
WO99-50-23B 520 99 232 474 82.8 209.1 ブラック 3100 19160 DXF DWG
WO99-50-23S 520 99 232 474 82.8 209.1 シルバー 3100 17130 DXF DWG
WO99-50-33B 520 99 332 474 82.8 309.1 ブラック 4100 22820 DXF DWG
WO99-50-33S 520 99 332 474 82.8 309.1 シルバー 4100 20230 DXF DWG
WO133-12-23B 140 132.5 232 94 116.3 209.1 ブラック 1900 13620 DXF DWG
WO133-12-23S 140 132.5 232 94 116.3 209.1 シルバー 1900 13110 DXF DWG
WO133-16-23B 180 132.5 232 134 116.3 209.1 ブラック 2000 14350 DXF DWG
WO133-16-23S 180 132.5 232 134 116.3 209.1 シルバー 2000 13710 DXF DWG
WO133-16-33B 180 132.5 332 134 116.3 309.1 ブラック 2800 16650 DXF DWG
WO133-16-33S 180 132.5 332 134 116.3 309.1 シルバー 2800 15790 DXF DWG
WO133-20-23B 220 132.5 232 174 116.3 209.1 ブラック 2200 14900 DXF DWG
WO133-20-23S 220 132.5 232 174 116.3 209.1 シルバー 2200 14120 DXF DWG
WO133-20-33B 220 132.5 332 174 116.3 309.1 ブラック 3000 17370 DXF DWG
WO133-20-33S 220 132.5 332 174 116.3 309.1 シルバー 3000 16340 DXF DWG
WO133-26-23B 280 132.5 232 234 116.3 209.1 ブラック 2500 15890 DXF DWG
WO133-26-23S 280 132.5 232 234 116.3 209.1 シルバー 2500 15260 DXF DWG
WO133-26-33B 280 132.5 332 234 116.3 309.1 ブラック 3300 18830 DXF DWG
WO133-26-33S 280 132.5 332 234 116.3 309.1 シルバー 3300 17830 DXF DWG
WO133-32-23B 340 132.5 232 294 116.3 209.1 ブラック 3700 17190 DXF DWG
WO133-32-23S 340 132.5 232 294 116.3 209.1 シルバー 3700 15910 DXF DWG
WO133-32-33B 340 132.5 332 294 116.3 309.1 ブラック 2900 20410 DXF DWG
WO133-32-33S 340 132.5 332 294 116.3 309.1 シルバー 2900 18700 DXF DWG
WO133-37-23B 390 132.5 232 344 116.3 209.1 ブラック 3900 18000 DXF DWG
WO133-37-23S 390 132.5 232 344 116.3 209.1 シルバー 3900 17000 DXF DWG
WO133-37-33B 390 132.5 332 344 116.3 309.1 ブラック 3200 21220 DXF DWG
WO133-37-33S 390 132.5 332 344 116.3 309.1 シルバー 3200 20120 DXF DWG
WO133-43-23B 450 132.5 232 404 116.3 209.1 ブラック 4200 20300 DXF DWG
WO133-43-23S 450 132.5 232 404 116.3 209.1 シルバー 4200 18400 DXF DWG
WO133-43-33B 450 132.5 332 404 116.3 309.1 ブラック 3500 23580 DXF DWG
WO133-43-33S 450 132.5 332 404 116.3 309.1 シルバー 3500 21220 DXF DWG
WO133-50-23B 520 132.5 232 474 116.3 209.1 ブラック 4700 22360 DXF DWG
WO133-50-23S 520 132.5 232 474 116.3 209.1 シルバー 4700 20010 DXF DWG
WO133-50-33B 520 132.5 332 474 116.3 309.1 ブラック 3500 26110 DXF DWG
WO133-50-33S 520 132.5 332 474 116.3 309.1 シルバー 3500 23200 DXF DWG
取付シャーシ(別売) 標準価格 PDF図 DXF図 DWG図
AC12-23 1270 PDF DXF DWG
AC12-23 1270 PDF DXF DWG
AC16-23 1550 PDF DXF DWG
AC16-23 1550 PDF DXF DWG
AC16-33 1820 PDF DXF DWG
AC16-33 1820 PDF DXF DWG
AC20-23 1720 PDF DXF DWG
AC20-23 1720 PDF DXF DWG
AC20-33 2040 PDF DXF DWG
AC20-33 2040 PDF DXF DWG
AC26-23 1950 PDF DXF DWG
AC26-23 1950 PDF DXF DWG
AC26-33 2340 PDF DXF DWG
AC26-33 2340 PDF DXF DWG
AC32-23 2140 PDF DXF DWG
AC32-23 2140 PDF DXF DWG
AC32-33 2510 PDF DXF DWG
AC32-33 2510 PDF DXF DWG
AC37-23 2420 PDF DXF DWG
AC37-23 2420 PDF DXF DWG
AC37-33 3030 PDF DXF DWG
AC37-33 3030 PDF DXF DWG
AC43-23 2740 PDF DXF DWG
AC43-23 2740 PDF DXF DWG
AC43-33 3300 PDF DXF DWG
AC43-33 3300 PDF DXF DWG
AC50-23 3270 PDF DXF DWG
AC50-23 3270 PDF DXF DWG
AC50-33 4190 PDF DXF DWG
AC50-33 4190 PDF DXF DWG
AC12-23 1270 PDF DXF DWG
AC12-23 1270 PDF DXF DWG
AC16-23 1550 PDF DXF DWG
AC16-23 1550 PDF DXF DWG
AC16-33 1820 PDF DXF DWG
AC16-33 1820 PDF DXF DWG
AC20-23 1720 PDF DXF DWG
AC20-23 1720 PDF DXF DWG
AC20-33 2040 PDF DXF DWG
AC20-33 2040 PDF DXF DWG
AC26-23 1950 PDF DXF DWG
AC26-23 1950 PDF DXF DWG
AC26-33 2340 PDF DXF DWG
AC26-33 2340 PDF DXF DWG
AC32-23 2140 PDF DXF DWG
AC32-23 2140 PDF DXF DWG
AC32-33 2510 PDF DXF DWG
AC32-33 2510 PDF DXF DWG
AC37-23 2420 PDF DXF DWG
AC37-23 2420 PDF DXF DWG
AC37-33 3030 PDF DXF DWG
AC37-33 3030 PDF DXF DWG
AC43-23 2740 PDF DXF DWG
AC43-23 2740 PDF DXF DWG
AC43-33 3300 PDF DXF DWG
AC43-33 3300 PDF DXF DWG
AC50-23 3270 PDF DXF DWG
AC50-23 3270 PDF DXF DWG
AC50-33 4190 PDF DXF DWG
AC50-33 4190 PDF DXF DWG
AC12-23 1270 PDF DXF DWG
AC12-23 1270 PDF DXF DWG
AC16-23 1550 PDF DXF DWG
AC16-23 1550 PDF DXF DWG
AC16-33 1820 PDF DXF DWG
AC16-33 1820 PDF DXF DWG
AC20-23 1720 PDF DXF DWG
AC20-23 1720 PDF DXF DWG
AC20-33 2040 PDF DXF DWG
AC20-33 2040 PDF DXF DWG
AC26-23 1950 PDF DXF DWG
AC26-23 1950 PDF DXF DWG
AC26-33 2340 PDF DXF DWG
AC26-33 2340 PDF DXF DWG
AC32-23 2140 PDF DXF DWG
AC32-23 2140 PDF DXF DWG
AC32-33 2510 PDF DXF DWG
AC32-33 2510 PDF DXF DWG
AC37-23 2420 PDF DXF DWG
AC37-23 2420 PDF DXF DWG
AC37-33 3030 PDF DXF DWG
AC37-33 3030 PDF DXF DWG
AC43-23 2740 PDF DXF DWG
AC43-23 2740 PDF DXF DWG
AC43-33 3300 PDF DXF DWG
AC43-33 3300 PDF DXF DWG
AC50-23 3270 PDF DXF DWG
AC50-23 3270 PDF DXF DWG
AC50-33 4190 PDF DXF DWG
AC50-33 4190 PDF DXF DWG
AC12-23 1270 PDF DXF DWG
AC12-23 1270 PDF DXF DWG
AC16-23 1550 PDF DXF DWG
AC16-23 1550 PDF DXF DWG
AC16-33 1820 PDF DXF DWG
AC16-33 1820 PDF DXF DWG
AC20-23 1720 PDF DXF DWG
AC20-23 1720 PDF DXF DWG
AC20-33 2040 PDF DXF DWG
AC20-33 2040 PDF DXF DWG
AC26-23 1950 PDF DXF DWG
AC26-23 1950 PDF DXF DWG
AC26-33 2340 PDF DXF DWG
AC26-33 2340 PDF DXF DWG
AC32-23 2140 PDF DXF DWG
AC32-23 2140 PDF DXF DWG
AC32-33 2510 PDF DXF DWG
AC32-33 2510 PDF DXF DWG
AC37-23 2420 PDF DXF DWG
AC37-23 2420 PDF DXF DWG
AC37-33 3030 PDF DXF DWG
AC37-33 3030 PDF DXF DWG
AC43-23 2740 PDF DXF DWG
AC43-23 2740 PDF DXF DWG
AC43-33 3300 PDF DXF DWG
AC43-33 3300 PDF DXF DWG
AC50-23 3270 PDF DXF DWG
AC50-23 3270 PDF DXF DWG
AC50-33 4190 PDF DXF DWG
AC50-33 4190 PDF DXF DWG
3D CAD図面依頼フォーム

3D CAD図面が必要な方はこちらのフォームにてご依頼下さい。
※「3D CAD図面依頼フォーム」 が無いシリーズの3D CAD図面送付は出来ません。

オプション品

スライド1
アルミシャーシ ACシリーズ(SL・OS・PSL・POS・WS・WO・ER・ERH・JR・JRHシリーズ用)
詳細を見る
スライド1
アルミ化粧足 AFM・AFSシリーズ
詳細を見る
スライド1
座付丸皿ヘクサロビュラビス MR3-5Z
詳細を見る

類似製品

スライド1
サイドウッドケース WSシリーズ(天底板鉄製)
詳細を見る
スライド1
アルミサッシケース OSシリーズ(天底板アルミ製)
詳細を見る
スライド1
オーディオアルミシャーシ SRDSLシリーズ
詳細を見る
スライド1
コントロールボックス CHシリーズ
詳細を見る

カスタム加工動画・製品説明動画

ファイバーレーザー加工

詳細を見る

タレットパンチプレス加工

詳細を見る

クリンチングスペーサー 圧入加工

詳細を見る

インクジェット印刷

詳細を見る

文字彫刻・NC彫刻加工

詳細を見る
