傾斜プラスチックケース IP67防水型 WSCシリーズ

TOP
>
製品情報
>
傾斜ケース・コンソールケース
>
傾斜プラスチックケース IP67防水型 WSCシリーズ

WSCシリーズ PDFカタログ

カテゴリ：IP67防水傾斜プラスチックケース、傾斜ケース、傾斜プラスチックケース、コントロールボックス、医療機器ケース、医療コントローラーケース、メディカルコントローラーケース

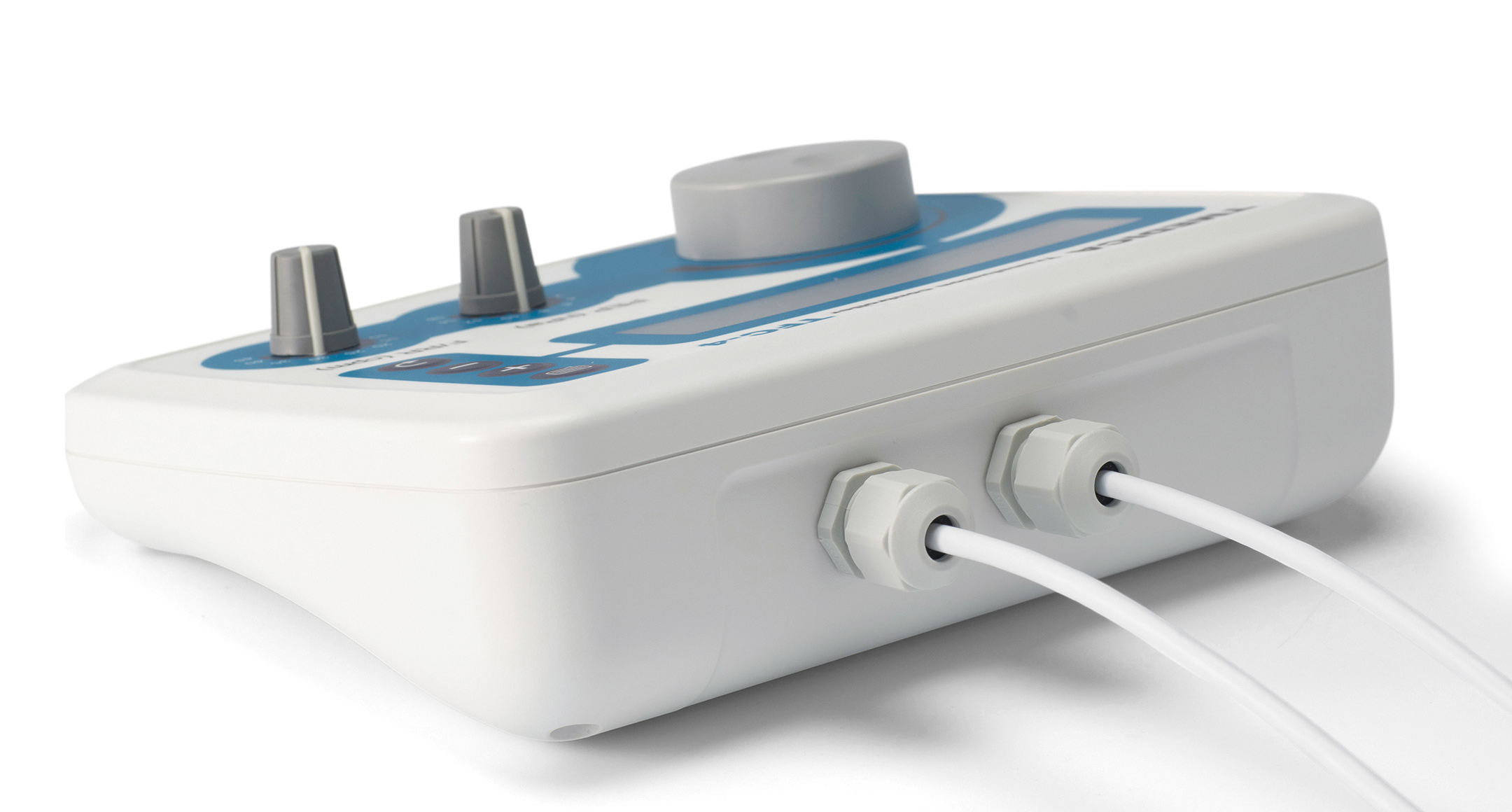

WSCシリーズは、人間工学に基づいた傾斜角と流線形デザインの傾斜プラスチックケースです。
傾斜角は視認性の良い13度と18度のタイプがあり、用途に合わせてご選択頂けます。

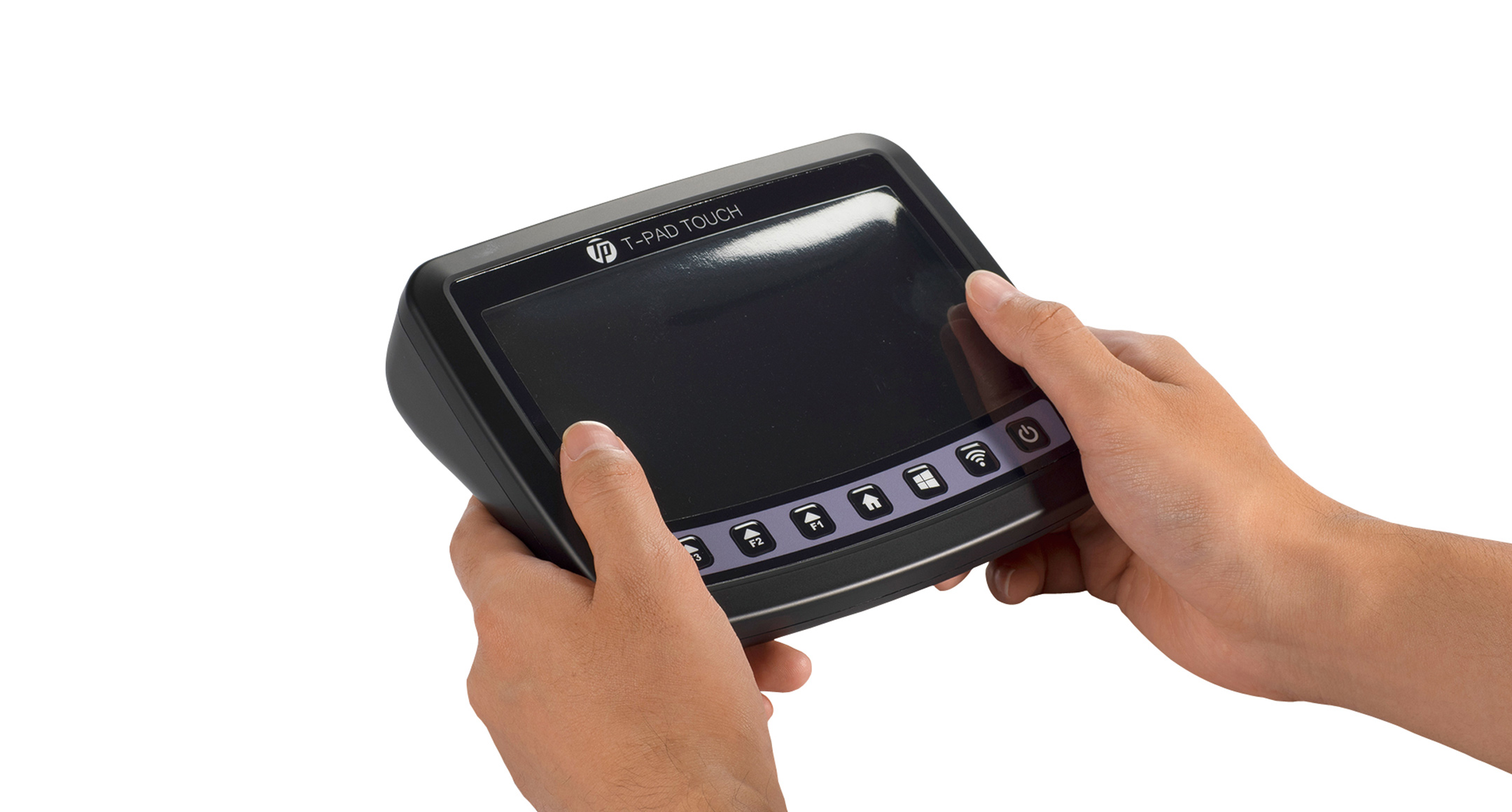

側面・底面は手に持ち易い流線形デザインとなっており、ハンドヘルド型の機器としても利用可能です。

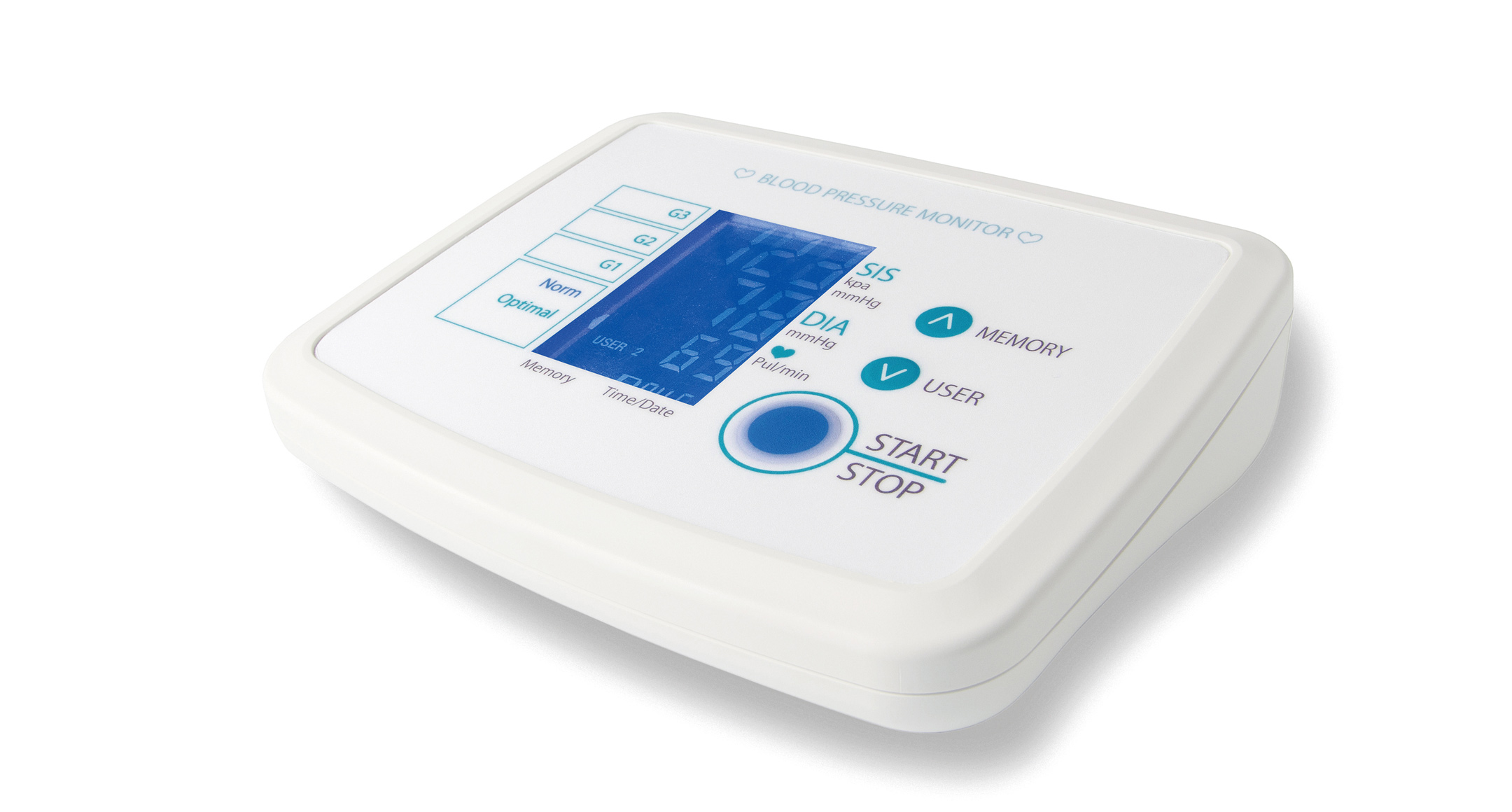

IP67の高い防水性があり、液体のかかるような医療機器、研究機器、コントローラー、屋外に持ち運びをする操作機器にご利用頂けます。
※保護等級 IP67：水深1メートルで30分間水侵入が無い防水性

ラインナップ：6サイズ、オフホワイト(Munsell N8.75近似色)とブラック(Munsell N1近似色)の2色が選択可能
主な材質：カバー・ベース=難燃性ABS樹脂(UL94V-0)、防水パッキン=シリコンゴム、取付ビス＝ステンレス、ゴム足＝ポリウレタン

3Dビュー WSC10-14-5W 3Dビュー WSC10-14-7B 3Dビュー WSC14-14-5B 3Dビュー WSC14-14-7W 3Dビュー WSC18-14-5W 3Dビュー WSC18-14-7B 構成部品分解画像

型番・寸法・標準価格※標準価格は目安の販売価格となります。

型番	外寸			内寸			傾斜角度	色	自重（g）	価格改定	標準価格(税別)25/6/1～	標準価格(税別)	PDF図	3D PDF	DXF図	DWG図	3D CAD
型番	W	H	D	w	h	d	傾斜角度	色	自重（g）	価格改定	標準価格(税別)25/6/1～	標準価格(税別)	PDF図	3D PDF	DXF図	DWG図	3D CAD
WSC10-14-5B	100	52	140	89	10	100	13°	ブラック	145	▲	1710	1530	PDF	3D PDF	DXF	DWG
WSC10-14-5W	100	52	140	89	10	100	13°	オフホワイト	145	▲	1710	1530	PDF	3D PDF	DXF	DWG
WSC10-14-7B	100	72	140	89	22	100	18°	ブラック	168	▲	1840	1650	PDF	3D PDF	DXF	DWG
WSC10-14-7W	100	72	140	89	22	100	18°	オフホワイト	168	▲	1840	1650	PDF	3D PDF	DXF	DWG
WSC14-14-5B	140	52	140	129	10	100	13°	ブラック	190	▲	2100	1890	PDF	3D PDF	DXF	DWG
WSC14-14-5W	140	52	140	129	10	100	13°	オフホワイト	190	▲	2100	1890	PDF	3D PDF	DXF	DWG
WSC14-14-7B	140	72	140	129	22	100	18°	ブラック	218	▲	2270	2020	PDF	3D PDF	DXF	DWG
WSC14-14-7W	140	72	140	129	22	100	18°	オフホワイト	218	▲	2270	2020	PDF	3D PDF	DXF	DWG
WSC18-14-5B	175	52	140	164	11.3	95	13°	ブラック	234	▲	2480	2230	PDF	3D PDF	DXF	DWG
WSC18-14-5W	175	52	140	164	11.3	95	13°	オフホワイト	234	▲	2480	2230	PDF	3D PDF	DXF	DWG
WSC18-14-7B	175	72	140	164	23.7	95	18°	ブラック	262	▲	2670	2380	PDF	3D PDF	DXF	DWG
WSC18-14-7W	175	72	140	164	23.7	95	18°	オフホワイト	262	▲	2670	2380	PDF	3D PDF	DXF	DWG
