IP67 防水ハンドヘルドケース WHシリーズ

WHシリーズ PDFカタログ

カテゴリ:携帯型防水ケース、ハンディータイプケース、ハンドヘルド測定器ケース

IP67 防水ハンドヘルドケース WHシリーズの画像
IP67 防水ハンドヘルドケース WHシリーズの画像
IP67 防水ハンドヘルドケース WHシリーズの画像
IP67 防水ハンドヘルドケース WHシリーズの画像
IP67 防水ハンドヘルドケース WHシリーズの画像
IP67 防水ハンドヘルドケース WHシリーズの画像
IP67 防水ハンドヘルドケース WHシリーズの画像
IP67 防水ハンドヘルドケース WHシリーズの画像
IP67 防水ハンドヘルドケース WHシリーズの画像
IP67 防水ハンドヘルドケース WHシリーズの画像
IP67 防水ハンドヘルドケース WHシリーズの画像
IP67 防水ハンドヘルドケース WHシリーズの画像
IP67 防水ハンドヘルドケース WHシリーズの画像
IP67 防水ハンドヘルドケース WHシリーズの画像
IP67 防水ハンドヘルドケース WHシリーズの画像
IP67 防水ハンドヘルドケース WHシリーズの画像
IP67 防水ハンドヘルドケース WHシリーズの画像
IP67 防水ハンドヘルドケース WHシリーズの画像
IP67 防水ハンドヘルドケース WHシリーズの画像
IP67 防水ハンドヘルドケース WHシリーズの画像
IP67 防水ハンドヘルドケース WHシリーズの画像
IP67 防水ハンドヘルドケース WHシリーズの画像
IP67 防水ハンドヘルドケース WHシリーズの画像
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
テーパー付のシャープなデザインでIP67の防水機能を備えたハンドヘルドケースです。

電池構造は単4×2、単4×3、単4×4、単3×2、単3×3、単3×4、単3×6、電池無しの7タイプが選択可能。
エラストマ(TPE)製サイドグリップは手に滑りにくく、弾力性があり落下などの衝撃から保護もします。

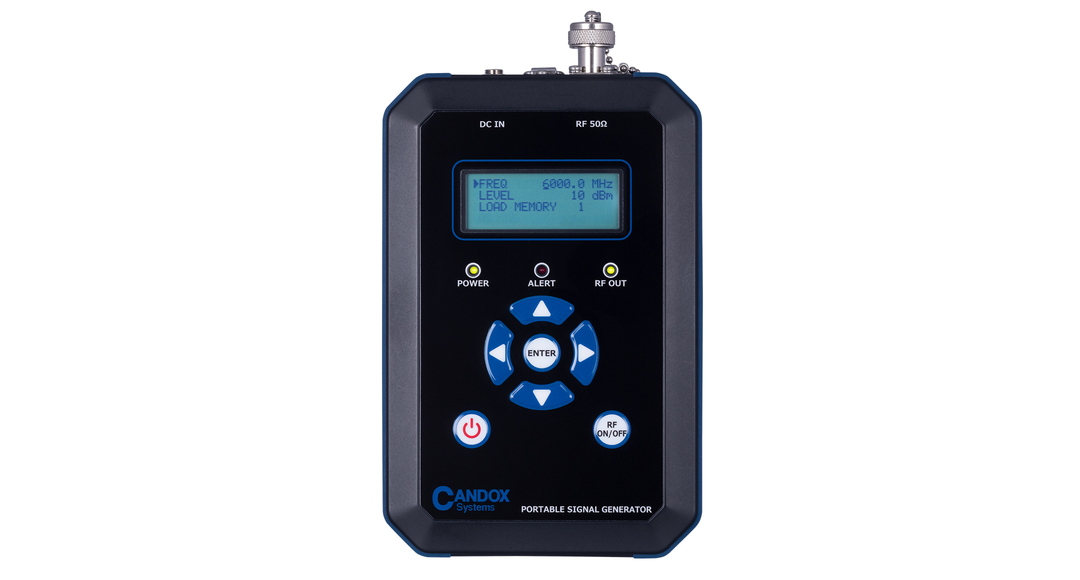

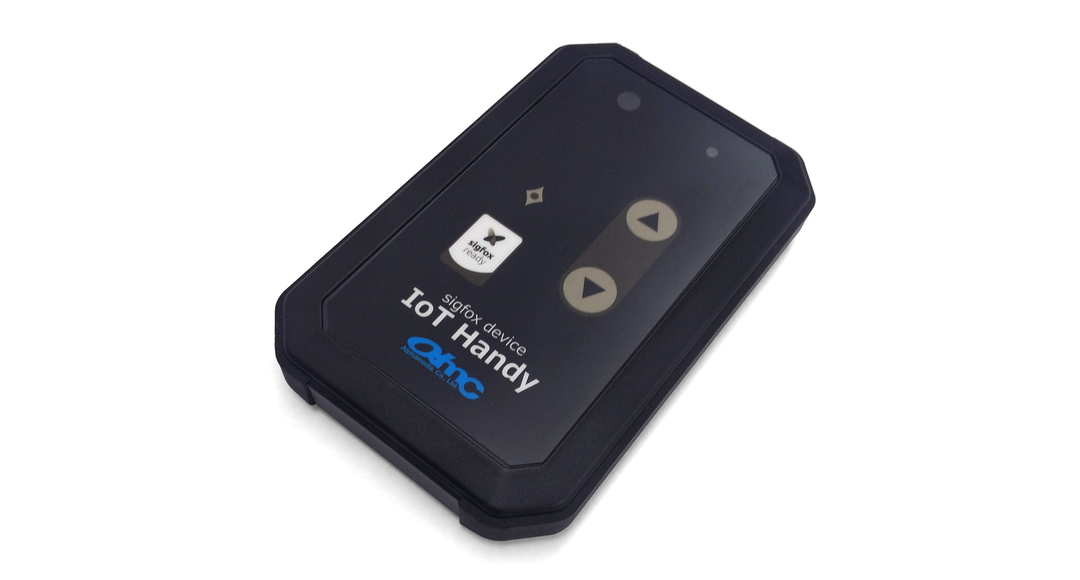

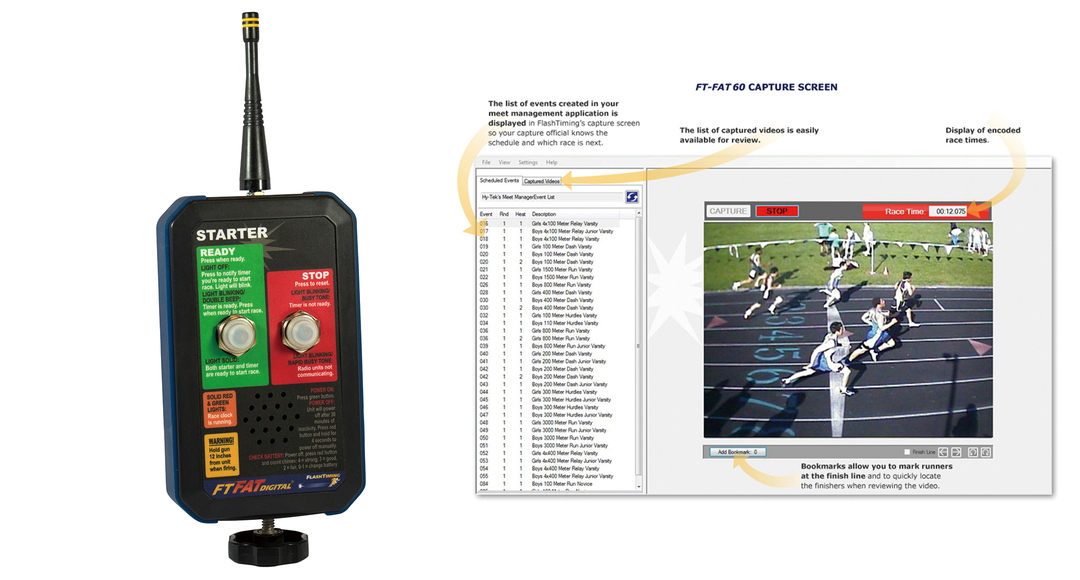

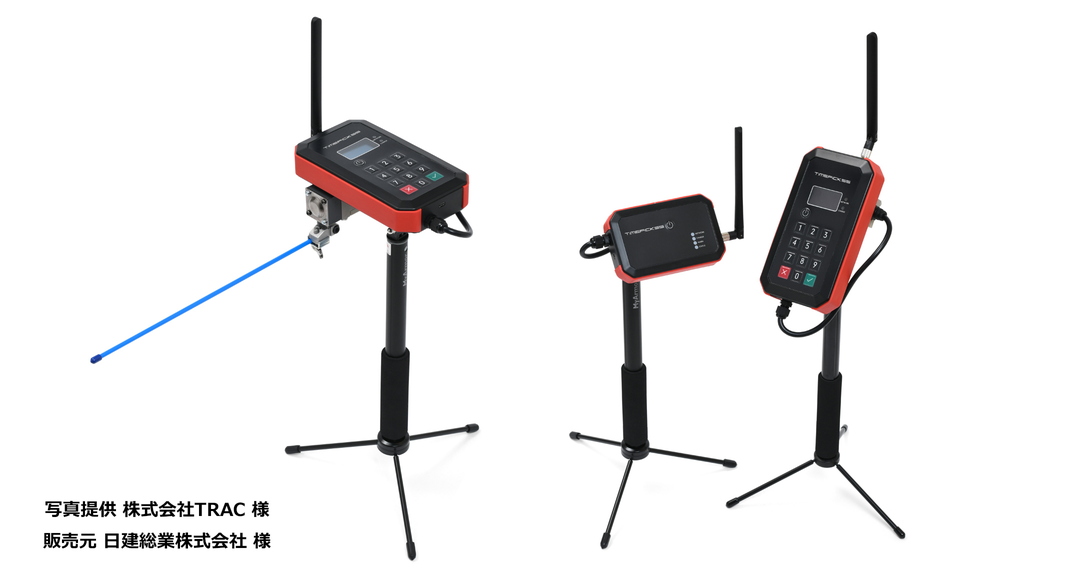

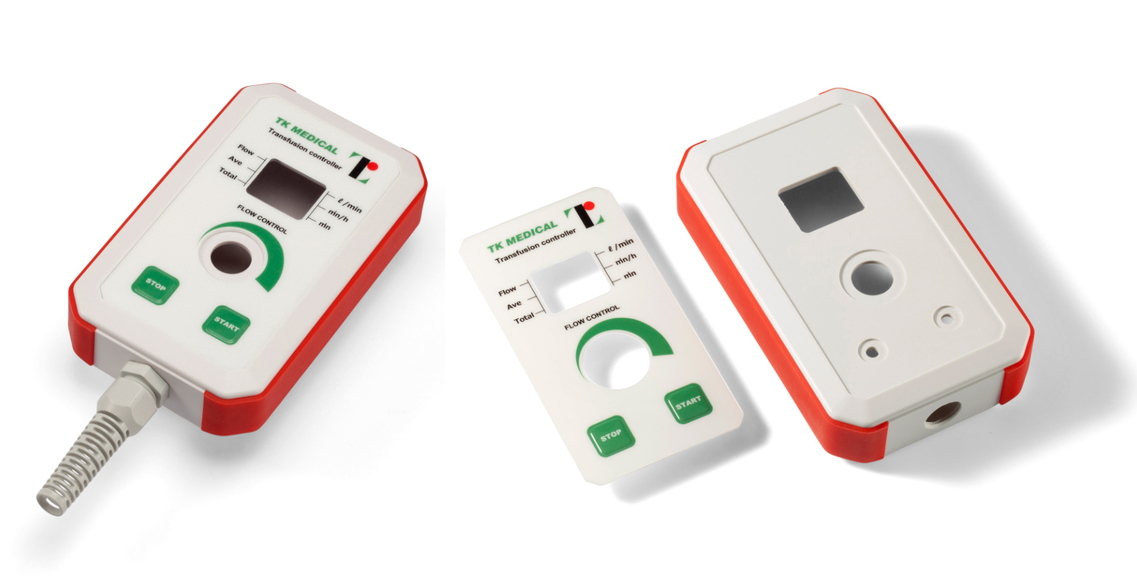

主な用途 : 携帯型計測器、検査器、通信機、データロガー、コントローラー、医療機器
、環境計測器
主な材質 : ケース=難燃性ABS樹脂(UL94V-0)、防水ガスケット・Oリング=シリコン、サイドグリップ=TPE、電池端子=真鍮/ニッケルメッキ
ラインナップ : 全9サイズ、色タイプ10種が選択可能

色タイプ

BBブラック/ブラック

IP67 防水ハンドヘルドケース WHシリーズ:ブラック/ブラックの画像

BLブラック/ライトグレー

IP67 防水ハンドヘルドケース WHシリーズ:ブラック/ライトグレーの画像

BNブラック/ネイビーブルー

IP67 防水ハンドヘルドケース WHシリーズ:ブラック/ネイビーブルーの画像

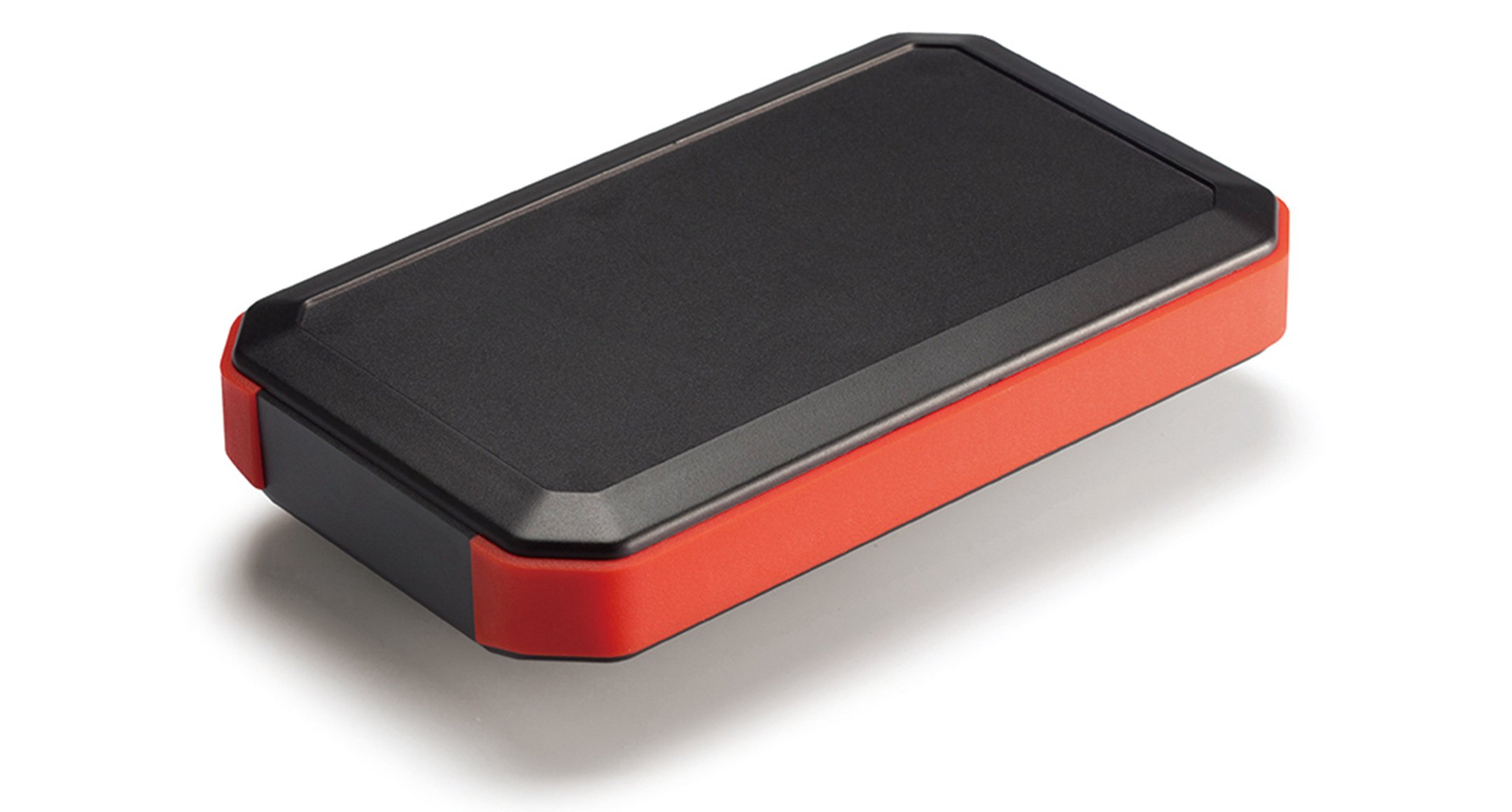

BRブラック/レッド

IP67 防水ハンドヘルドケース WHシリーズ:ブラック/レッドの画像

BYブラック/イエロー

IP67 防水ハンドヘルドケース WHシリーズ:ブラック/イエローの画像

WBオフホワイト/ブラック

IP67 防水ハンドヘルドケース WHシリーズ:オフホワイト/ブラックの画像

WLオフホワイト/ライトグレー

IP67 防水ハンドヘルドケース WHシリーズ:オフホワイト/ライトグレーの画像

WNオフホワイト/ネイビーブルー

IP67 防水ハンドヘルドケース WHシリーズ:オフホワイト/ネイビーブルーの画像

WRオフホワイト/レッド

IP67 防水ハンドヘルドケース WHシリーズ:オフホワイト/レッドの画像

WYオフホワイト/イエロー

IP67 防水ハンドヘルドケース WHシリーズ:オフホワイト/イエローの画像
IP67 防水ハンドヘルドケース WHシリーズ:ブラック/ブラックの画像
IP67 防水ハンドヘルドケース WHシリーズ:ブラック/ライトグレーの画像
IP67 防水ハンドヘルドケース WHシリーズ:ブラック/ネイビーブルーの画像
IP67 防水ハンドヘルドケース WHシリーズ:ブラック/レッドの画像
IP67 防水ハンドヘルドケース WHシリーズ:ブラック/イエローの画像
IP67 防水ハンドヘルドケース WHシリーズ:オフホワイト/ブラックの画像
IP67 防水ハンドヘルドケース WHシリーズ:オフホワイト/ライトグレーの画像
IP67 防水ハンドヘルドケース WHシリーズ:オフホワイト/ネイビーブルーの画像
IP67 防水ハンドヘルドケース WHシリーズ:オフホワイト/レッドの画像
IP67 防水ハンドヘルドケース WHシリーズ:オフホワイト/イエローの画像

型番・寸法・標準価格

型番 外寸 内寸 電池構造 自重(g) 標準価格 PDF図 3D PDF DXF図 DWG図
W H D w h d
WH125-20-N-□□ 79 20 126 60 9 46.4 無し 101 960 PDF 3D PDF DXF DWG
WH125-20-F2-□□ 79 20 126 60 9 35.9 単4×2 102 1240 PDF 3D PDF DXF DWG
WH125-20-F3-□□ 79 20 126 39 9 107.7 単4×3 109 1310 PDF 3D PDF DXF DWG
WH125-28-N-□□ 79 28 126 60 17 46.4 無し 119 1030 PDF 3D PDF DXF DWG
WH125-28-F2-□□ 79 28 126 60 17 35.9 単4×2 121 1320 PDF 3D PDF DXF DWG
WH125-28-F3-□□ 79 28 126 39 17 106.3 単4×3 127 1380 PDF 3D PDF DXF DWG
WH145-20-N-□□ 88 20 146 45 8 129.6 無し 125.5 980 PDF 3D PDF DXF DWG
WH145-20-F4-□□ 88 20 146 69.4 8 36.5 単4×4 129.5 1270 PDF 3D PDF DXF DWG
WH145-25-N-□□ 88 25 146 45 13 129.6 無し 137.5 1030 PDF 3D PDF DXF DWG
WH145-25-M2-□□ 88 25 146 69.2 13 51.5 単3×2 161.5 1270 PDF 3D PDF DXF DWG
WH145-25-M3-□□ 88 25 146 69.2 13 36.5 単3×3 159.5 1310 PDF 3D PDF DXF DWG
WH145-33-N-□□ 88 33 146 45 21 129.6 無し 162 1110 PDF 3D PDF DXF DWG
WH145-33-M2-□□ 88 33 146 69.2 21 51.5 単3×2 180.5 1350 PDF 3D PDF DXF DWG
WH145-33-M3-□□ 88 33 146 69.2 21 36.5 単3×3 181.5 1380 PDF 3D PDF DXF DWG
WH170-25-N-□□ 95 25 171 51 13 154.4 無し 169 1310 PDF 3D PDF DXF DWG
WH170-25-M4-□□ 95 25 171 73.2 13 54.8 単3×4 195 1720 PDF 3D PDF DXF DWG
WH170-33-N-□□ 95 33 171 50.9 21 150.7 無し 191 1440 PDF 3D PDF DXF DWG
WH170-33-M4-□□ 95 33 171 73.2 21 54.8 単3×4 220 1880 PDF 3D PDF DXF DWG
WH190-25-N-□□ 126 25 191 81 13 170.3 無し 226 1720 PDF 3D PDF DXF DWG
WH190-25-M6-□□ 126 25 191 107.6 13 72.6 単3×6 276 2220 PDF 3D PDF DXF DWG
WH190-33-N-□□ 126 33 191 81 21 170.3 無し 252 1880 PDF 3D PDF DXF DWG
WH190-33-M6-□□ 126 33 191 107 21 72.3 単3×6 307 2370 PDF 3D PDF DXF DWG
3D CAD図面依頼フォーム

3D CAD図面が必要な方はこちらのフォームにてご依頼下さい。
※「3D CAD図面依頼フォーム」 が無いシリーズの3D CAD図面送付は出来ません。

サンプル依頼フォーム

こちらの製品は無償サンプルの提供が可能です。
