パネル脱着ラックマウントケース AUPRシリーズ

AUPRシリーズ PDFカタログ

カテゴリ：パネル脱着ラックマウントケース、組立式アルミケース、ユニットケース、汎用アルミケース、ユニバーサルケース、映像機器、通信機器、ラックマウントPC

パネルの付け外しが可能な19インチラックにマウント出来る取手付ラックケースです。
筐体内部は導通しており、静電・アース対策が出来るケースです。
高さ3サイズ・奥行き7サイズの計21サイズ、色仕様2色から選択可能です。
音響・映像機器、通信機器、ラックマウントPC、測定器など様々な用途にご利用いただけます。

サイズ：高さ3サイズ、奥行き7サイズの計21サイズ
色仕様：シルバー/シルバー(SS)、シルバー/ブラック(SB)

3Dビュー AUPR88-43-30P-SB 3Dビュー AUPR 133-43-25P-SS 構成部品分解画像組立説明書

色タイプ

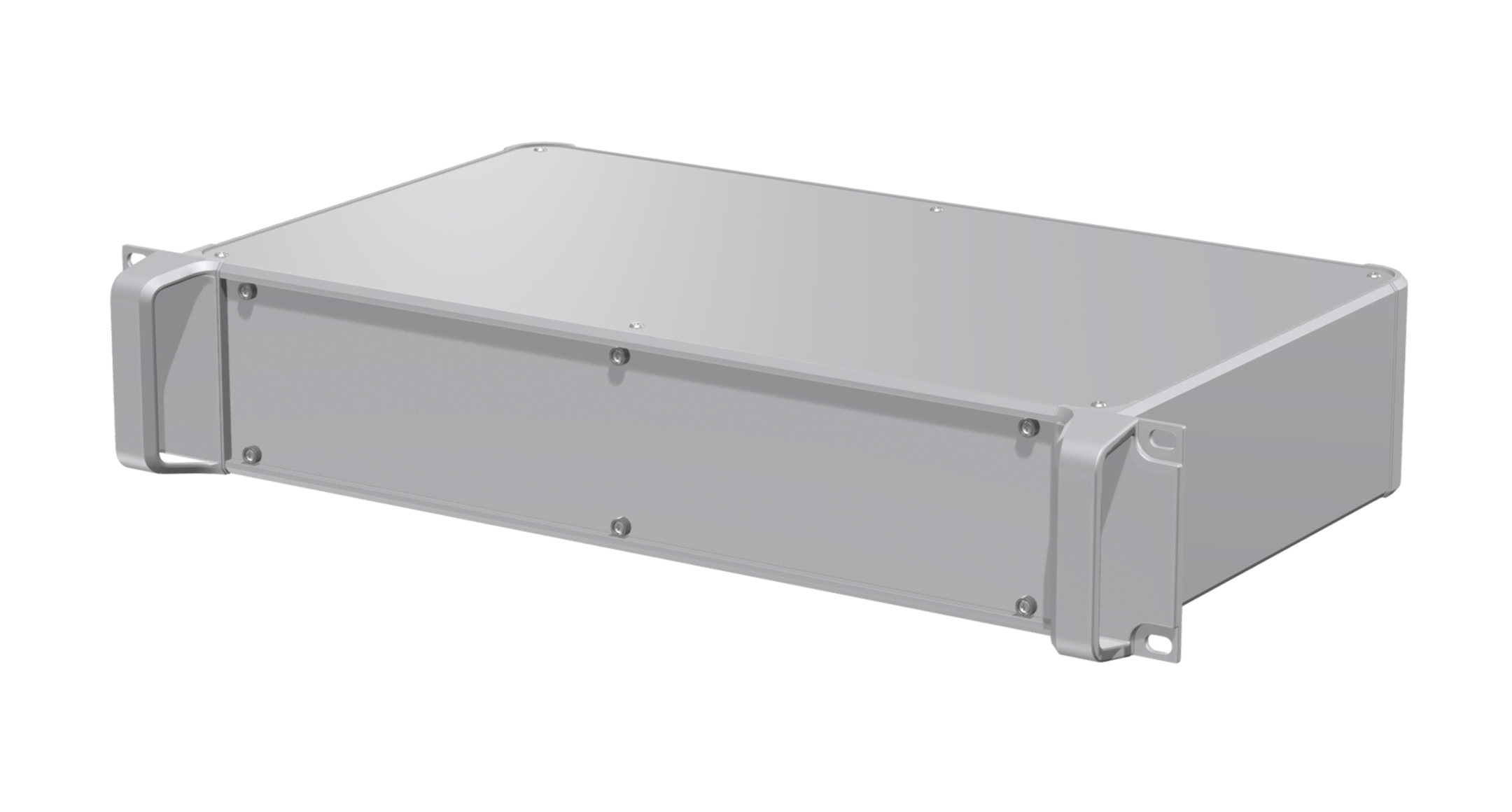

SSシルバー/シルバー(取手・コーナーブロック)

パネル脱着ラックマウントケース AUPRシリーズ:シルバー/シルバー(取手・コーナーブロック)の画像

SBシルバー/ブラック(取手・コーナーブロック)

パネル脱着ラックマウントケース AUPRシリーズ:シルバー/ブラック(取手・コーナーブロック)の画像

型番・寸法・標準価格※標準価格は目安の販売価格となります。▶︎ カスタム加工図面の描き方

型番	外寸			内寸			自重(kg)	標準価格(税別)	PDF図	DXF図	DWG図	3D CAD
型番	W	H	D	w	h	d	自重(kg)	標準価格(税別)	PDF図	DXF図	DWG図	3D CAD
AUPR88-43-16□-□□	430	88	160	423	81	146	2.1	19560	PDF	DXF	DWG
AUPR88-43-20□-□□	430	88	200	423	81	186	2.3	20710	PDF	DXF	DWG
AUPR88-43-25□-□□	430	88	250	423	81	236	2.6	21570	PDF	DXF	DWG
AUPR88-43-30□-□□	430	88	300	423	81	286	2.9	22290	PDF	DXF	DWG
AUPR88-43-36□-□□	430	88	360	423	81	346	3.3	23940	PDF	DXF	DWG
AUPR88-43-43□-□□	430	88	430	423	81	416	3.7	25680	PDF	DXF	DWG
AUPR88-43-50□-□□	430	88	500	423	81	486	4.2	26860	PDF	DXF	DWG
AUPR133-43-16□-□□	430	132.5	160	422	125.5	146	2.5	22250	PDF	DXF	DWG
AUPR133-43-20□-□□	430	132.5	200	422	125.5	186	2.7	23330	PDF	DXF	DWG
AUPR133-43-25□-□□	430	132.5	250	422	125.5	236	3.1	24300	PDF	DXF	DWG
AUPR133-43-30□-□□	430	132.5	300	422	125.5	286	3.5	25150	PDF	DXF	DWG
AUPR133-43-36□-□□	430	132.5	360	422	125.5	346	3.9	26800	PDF	DXF	DWG
AUPR133-43-43□-□□	430	132.5	430	422	125.5	416	4.4	28640	PDF	DXF	DWG
AUPR133-43-50□-□□	430	132.5	500	422	125.5	486	4.9	29900	PDF	DXF	DWG
AUPR177-43-16□-□□	430	177	160	422	170	146	2.8	25850	PDF	DXF	DWG
AUPR177-43-20□-□□	430	177	200	422	170	186	3.1	27120	PDF	DXF	DWG
AUPR177-43-25□-□□	430	177	250	422	170	236	3.5	28200	PDF	DXF	DWG
AUPR177-43-30□-□□	430	177	300	422	170	286	3.9	29350	PDF	DXF	DWG
AUPR177-43-36□-□□	430	177	360	422	170	346	4.4	31380	PDF	DXF	DWG
AUPR177-43-43□-□□	430	177	430	422	170	416	5	33580	PDF	DXF	DWG
AUPR177-43-50□-□□	430	177	500	422	170	486	5.5	35620	PDF	DXF	DWG

取付シャーシ(別売)	標準価格(税別)	PDF図	DXF図	DWG図	3D CAD
取付シャーシ(別売)	標準価格(税別)	PDF図	DXF図	DWG図	3D CAD
AUC43-16	2800	PDF	DXF	DWG
AUC43-20	3130	PDF	DXF	DWG
AUC43-25	3390	PDF	DXF	DWG
AUC43-30	3820	PDF	DXF	DWG
AUC43-36	3870	PDF	DXF	DWG
AUC43-43	4730	PDF	DXF	DWG
AUC43-50	5270	PDF	DXF	DWG
AUC43-16	2800	PDF	DXF	DWG
AUC43-20	3130	PDF	DXF	DWG
AUC43-25	3390	PDF	DXF	DWG
AUC43-30	3820	PDF	DXF	DWG
AUC43-36	3870	PDF	DXF	DWG
AUC43-43	4730	PDF	DXF	DWG
AUC43-50	5270	PDF	DXF	DWG
AUC43-16	2800	PDF	DXF	DWG
AUC43-20	3130	PDF	DXF	DWG
AUC43-25	3390	PDF	DXF	DWG
AUC43-30	3820	PDF	DXF	DWG
AUC43-36	3870	PDF	DXF	DWG
AUC43-43	4730	PDF	DXF	DWG
AUC43-50	5270	PDF	DXF	DWG
