ラックケース AURシリーズ

TOP
>
製品情報
>
アルミケース・板金ケース・メタルケース・アルミシャーシ・汎用ケース・ユニバーサルケース
>
ラックケース AURシリーズ

AURシリーズ PDFカタログ

カテゴリ：取手付ラックケース、ハンドル付EIAラックケース、19インチラックマウントケース、ラックマウントシャーシ

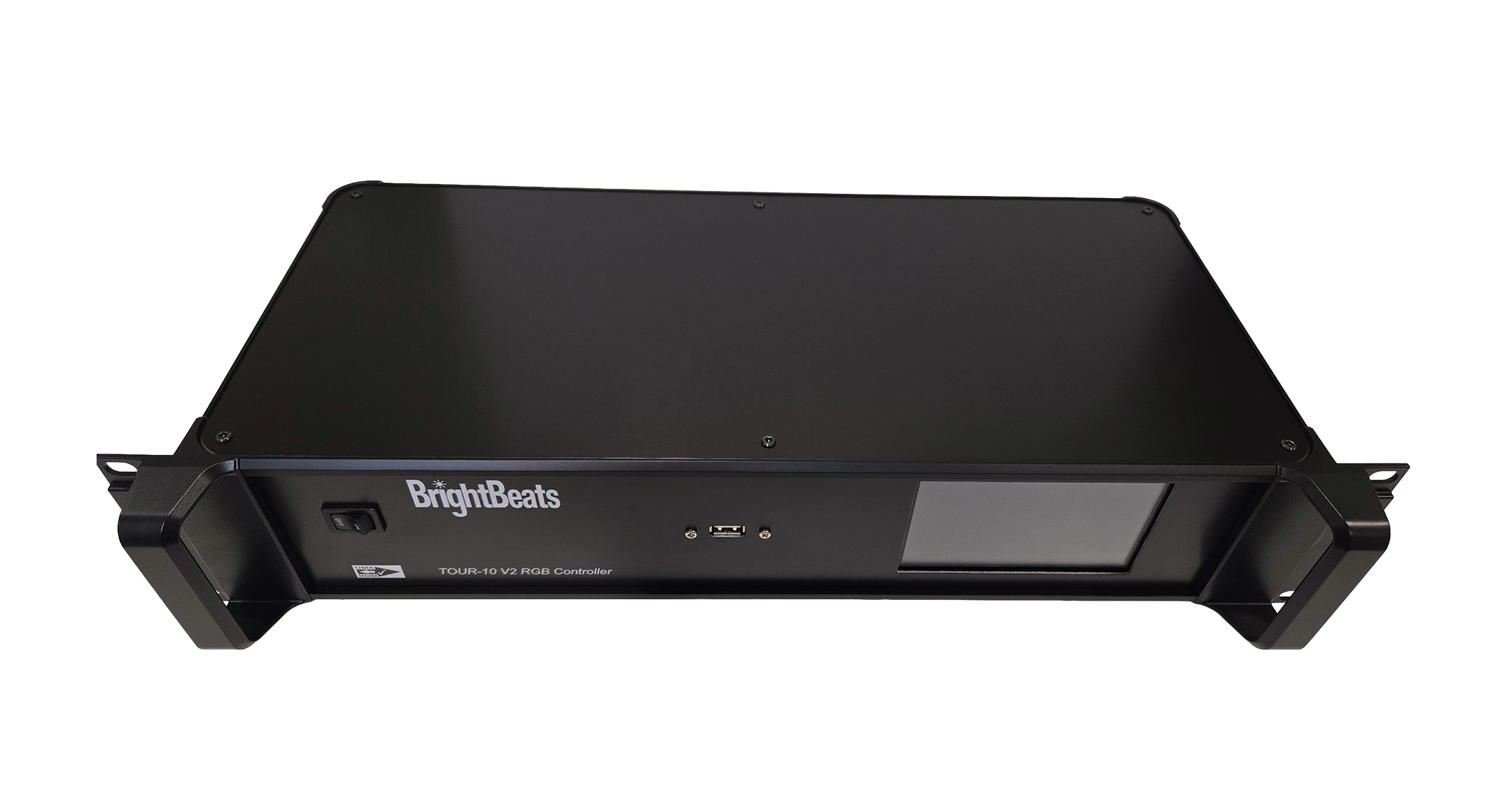

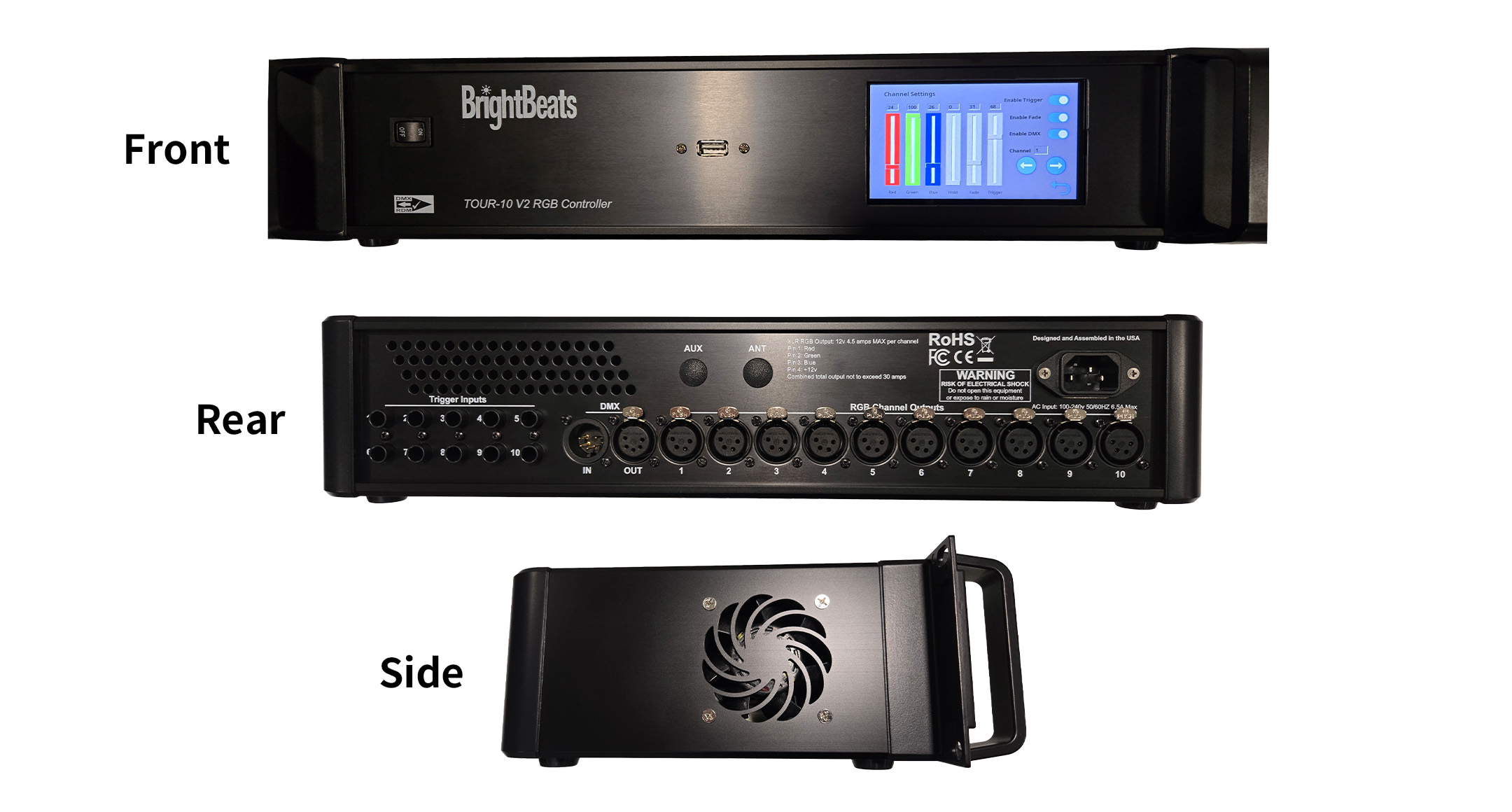

19インチラックにマウント出来る取手付ラックケースです。
パネルが差込式でスッキリした外観です。デスクトップ型としてもご使用出来ます。
音響・映像機器、通信機器、ラックマウントPC、測定器など様々な用途にご利用いただけます。

【ラインナップ】
上下カバー取付ビス仕様：プラスビス / 六角穴ビスが選択可能
サイズ：高さが4サイズ、奥行きが7サイズの計28サイズ、色仕様4色から選択可能です。

3Dビュー AUR44-43-25P-SS 3Dビュー AUR88-43-25P-BB 3Dビュー AUR133-43-30P-SB 構成部品分解画像組立説明書

色タイプ

SSシルバー

SBカバー・パネル・側板シルバー /取手・コーナーブラック

ラックケース AURシリーズ:カバー・パネル・側板シルバー /取手・コーナーブラックの画像

BSカバー・側板・取手・コーナーブラック / パネルシルバー

ラックケース AURシリーズ:カバー・側板・取手・コーナーブラック / パネルシルバーの画像

BBブラック

型番・寸法・標準価格※標準価格は目安の販売価格となります。▶︎ カスタム加工図面の描き方

型番	外寸			内寸			自重(kg)	標準価格(税別)	PDF図	DXF図	DWG図	3D CAD
型番	W	H	D	w	h	d	自重(kg)	標準価格(税別)	PDF図	DXF図	DWG図	3D CAD
AUR44-43-16□-□□	430	44	160	423	37	146	1.5	14120	PDF	DXF	DWG
AUR44-43-20□-□□	430	44	200	423	37	186	1.8	15270	PDF	DXF	DWG
AUR44-43-25□-□□	430	44	250	423	37	236	2	16250	PDF	DXF	DWG
AUR44-43-30□-□□	430	44	300	423	37	286	2.3	17220	PDF	DXF	DWG
AUR44-43-36□-□□	430	44	360	423	37	346	2.7	19120	PDF	DXF	DWG
AUR44-43-43□-□□	430	44	430	423	37	416	3.1	21190	PDF	DXF	DWG
AUR44-43-50□-□□	430	44	500	423	37	486	3.5	22530	PDF	DXF	DWG
AUR88-43-16□-□□	430	88	160	423	81	146	1.9	15840	PDF	DXF	DWG
AUR88-43-20□-□□	430	88	200	423	81	186	2.1	16740	PDF	DXF	DWG
AUR88-43-25□-□□	430	88	250	423	81	236	2.5	17780	PDF	DXF	DWG
AUR88-43-30□-□□	430	88	300	423	81	286	2.8	18820	PDF	DXF	DWG
AUR88-43-36□-□□	430	88	360	423	81	346	3.2	20830	PDF	DXF	DWG
AUR88-43-43□-□□	430	88	430	423	81	416	3.6	23270	PDF	DXF	DWG
AUR88-43-50□-□□	430	88	500	423	81	486	4.1	24760	PDF	DXF	DWG
AUR133-43-16□-□□	430	132.5	160	422	125.5	146	2.3	17960	PDF	DXF	DWG
AUR133-43-20□-□□	430	132.5	200	422	125.5	186	2.6	19260	PDF	DXF	DWG
AUR133-43-25□-□□	430	132.5	250	422	125.5	236	2.9	20400	PDF	DXF	DWG
AUR133-43-30□-□□	430	132.5	300	422	125.5	286	3.3	21560	PDF	DXF	DWG
AUR133-43-36□-□□	430	132.5	360	422	125.5	346	3.7	23750	PDF	DXF	DWG
AUR133-43-43□-□□	430	132.5	430	422	125.5	416	4.2	26230	PDF	DXF	DWG
AUR133-43-50□-□□	430	132.5	500	422	125.5	486	4.7	27920	PDF	DXF	DWG
AUR177-43-16□-□□	430	177	160	422	170	146	2.6	21310	PDF	DXF	DWG
AUR177-43-20□-□□	430	177	200	422	170	186	2.9	22770	PDF	DXF	DWG
AUR177-43-25□-□□	430	177	250	422	170	236	3.3	24080	PDF	DXF	DWG
AUR177-43-30□-□□	430	177	300	422	170	286	3.7	25430	PDF	DXF	DWG
AUR177-43-36□-□□	430	177	360	422	170	346	4.2	27940	PDF	DXF	DWG
AUR177-43-43□-□□	430	177	430	422	170	416	4.7	30550	PDF	DXF	DWG
AUR177-43-50□-□□	430	177	500	422	170	486	5.3	32720	PDF	DXF	DWG

取付シャーシ(別売)	標準価格(税別)	PDF図	DXF図	DWG図	3D CAD
取付シャーシ(別売)	標準価格(税別)	PDF図	DXF図	DWG図	3D CAD
AUC43-16	2800	PDF	DXF	DWG
AUC43-20	3130	PDF	DXF	DWG
AUC43-25	3390	PDF	DXF	DWG
AUC43-30	3820	PDF	DXF	DWG
AUC43-36	3870	PDF	DXF	DWG
AUC43-43	4730	PDF	DXF	DWG
AUC43-50	5270	PDF	DXF	DWG
AUC43-16	2800	PDF	DXF	DWG
AUC43-20	3130	PDF	DXF	DWG
AUC43-25	3390	PDF	DXF	DWG
AUC43-30	3820	PDF	DXF	DWG
AUC43-36	3870	PDF	DXF	DWG
AUC43-43	4730	PDF	DXF	DWG
AUC43-50	5270	PDF	DXF	DWG
AUC43-16	2800	PDF	DXF	DWG
AUC43-20	3130	PDF	DXF	DWG
AUC43-25	3390	PDF	DXF	DWG
AUC43-30	3820	PDF	DXF	DWG
AUC43-36	3870	PDF	DXF	DWG
AUC43-43	4730	PDF	DXF	DWG
AUC43-50	5270	PDF	DXF	DWG
AUC43-16	2800	PDF	DXF	DWG
AUC43-20	3130	PDF	DXF	DWG
AUC43-25	3390	PDF	DXF	DWG
AUC43-30	3820	PDF	DXF	DWG
AUC43-36	3870	PDF	DXF	DWG
AUC43-43	4730	PDF	DXF	DWG
AUC43-50	5270	PDF	DXF	DWG
