IP68 完全防水中継ボックス WGシリーズ

WG-Jシリーズ PDFカタログ

カテゴリ：完全防水ボックス、IP68防水ボックス、中継ボックス、接続箱、ジャンクションボックス、耐候プラボックス、屋外用ボックス、防雨ボックス

水深1メートルに24時間水没に耐えるIP68の高防水型プラスチックボックスです。
紫外線による変色、劣化のしにくいASA樹脂製で、耐候性の高いボックスです。
※耐候性(たいこうせい)とは、プラスチックや塗料等の高分子材料が、屋外で使用された場合に、変形、変色、劣化等の変質を起こしにくい性質の事です。
スッキリした外観なので、屋外/屋内ともに場所を選ばず設置出来るデザインです。

オプションの中継端子台 WTBシリーズを取付けて頂くと、中継ボックス/接続箱としてもご利用頂けます。

カバー取付ビスは落下防止タイプのタッピングビスです。
1回目の取付の際は、ボディ側の穴にタッピングビスをねじ込んで下さい。

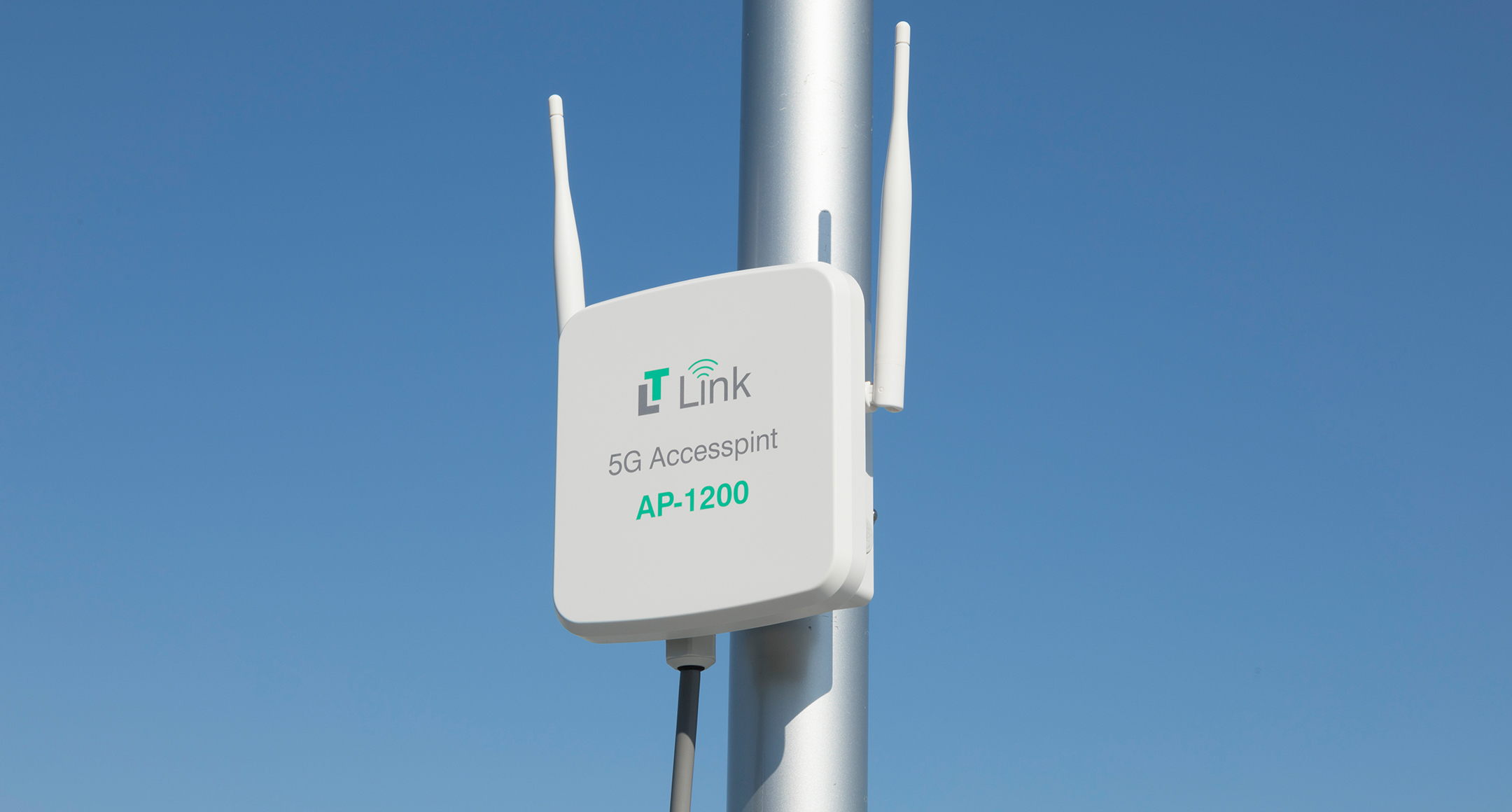

主な用途：太陽光発電接続箱、監視カメラ中継ボックス、屋外用電気中継ボックス、屋外用通信機器、WiFiアクセスポイント、IoTゲートウェイ

防水保護等級 : IP68 (水深1メートルで24時間水侵入が無い防水性）
ラインナップ：16サイズ
材質：ASA樹脂(耐候性樹脂)
色：オフホワイト / Munsell N8.75 近視色

※新サイズ WG25-33-□,30-33-□,28-40-□は2025年7月末発売予定

型番・寸法・標準価格※標準価格は目安の販売価格となります。▶︎ カスタム加工図面の描き方

型番	外寸			内寸			樹脂材質	自重（g）	標準価格(税別)	PDF図	DXF図	DWG図	3D CAD
型番	W	D	H	w	ｄ	ｈ	樹脂材質	自重（g）	標準価格(税別)	PDF図	DXF図	DWG図	3D CAD
WG 10-15-6W	100	150	55	63	115	43	ASA(UL94HB)	169.5	1040	PDF	DXF	DWG
WG 10-15-8W	100	150	75	62	114	63	ASA(UL94HB)	192	1180	PDF	DXF	DWG
WG 15-16-6W	145	155	55	107	120	43	ASA(UL94HB)	232	1490	PDF	DXF	DWG
WG 15-16-8W	145	155	80	105	118	68	ASA(UL94HB)	266.5	1660	PDF	DXF	DWG
WG 15-21-6W	145	210	60	107	174	48	ASA(UL94HB)	314	2070	PDF	DXF	DWG
WG 15-21-9W	145	210	90	105	172	78	ASA(UL94HB)	367	2300	PDF	DXF	DWG
WG 17-25-8W	170	250	80	128	209	67.5	ASA(UL94HB)	470	3090	PDF	DXF	DWG
WG 17-25-11W	170	250	110	125	206	97.5	ASA(UL94HB)	534	3450	PDF	DXF	DWG
WG 23-25-8W	225	245	80	183	194	67.5	ASA(UL94HB)	570	3730	PDF	DXF	DWG
WG 23-25-11W	225	245	110	180	191	97.5	ASA(UL94HB)	645	4120	PDF	DXF	DWG
WG 25-33-9W	245	325	90	192	268	74	ASA(UL94HB)	965	7300
WG 25-33-12W	245	325	120	189	265	104	ASA(UL94HB)	1073	8030
WG 30-33-9W	300	325	90	247	268	74	ASA(UL94HB)	1151	8400
WG 30-33-13W	300	325	130	243	264	114	ASA(UL94HB)	1285.5	9430
WG 28-40-10W	280	400	100	226	338	84	ASA(UL94HB)	1332.5	10810
WG 28-40-15W	280	400	150	220	332	134	ASA(UL94HB)	1529.5	12060
WGPC10-15-6 G	100	150	55	63	115	43	ASA(UL94V-0)	188.5	1250
WGPC10-15-8 G	100	150	75	62	114	63	ASA(UL94V-0)	213.5	1390
WGPC15-16-6 G	145	155	55	107	120	43	ASA(UL94V-0)	258	1780
WGPC15-16-8 G	145	155	80	105	118	68	ASA(UL94V-0)	296.5	2020
WGPC15-21-6 G	145	210	60	107	174	48	ASA(UL94V-0)	349.5	2480
WGPC15-21-9 G	145	210	90	105	172	78	ASA(UL94V-0)	408.5	2780
WGPC17-25-8 G	170	250	80	128	209	67.5	ASA(UL94V-0)	523	3720
WGPC17-25-11 G	170	250	110	125	206	97.5	ASA(UL94V-0)	594	4170
WGPC23-25-8 G	225	245	80	183	194	67.5	ASA(UL94V-0)	634	4470
WGPC23-25-11 G	225	245	110	180	191	97.5	ASA(UL94V-0)	717.5	4960
WGPC25-33-9 G	245	325	90	192	268	74	ASA(UL94V-0)	1073.5	9150
WGPC25-33-12 G	245	325	120	189	265	104	ASA(UL94V-0)	1193.5	10050
WGPC30-33-9 G	300	325	90	247	268	74	ASA(UL94V-0)	1280	10520
WGPC30-33-13 G	300	325	130	243	264	114	ASA(UL94V-0)	1430	11720
WGPC28-40-10 G	280	400	100	226	338	84	ASA(UL94V-0)	1482	13560
WGPC28-40-15 G	280	400	150	220	332	134	ASA(UL94V-0)	1701	15110
