ハンドヘルド防水プラスチックケース
>
IP67 ポータブル防水ケース WCシリーズ

WCシリーズ PDFカタログ

カテゴリ：小型ハンディータイプケース、リモコンケース、RFIDケース、小型無線機用ケース

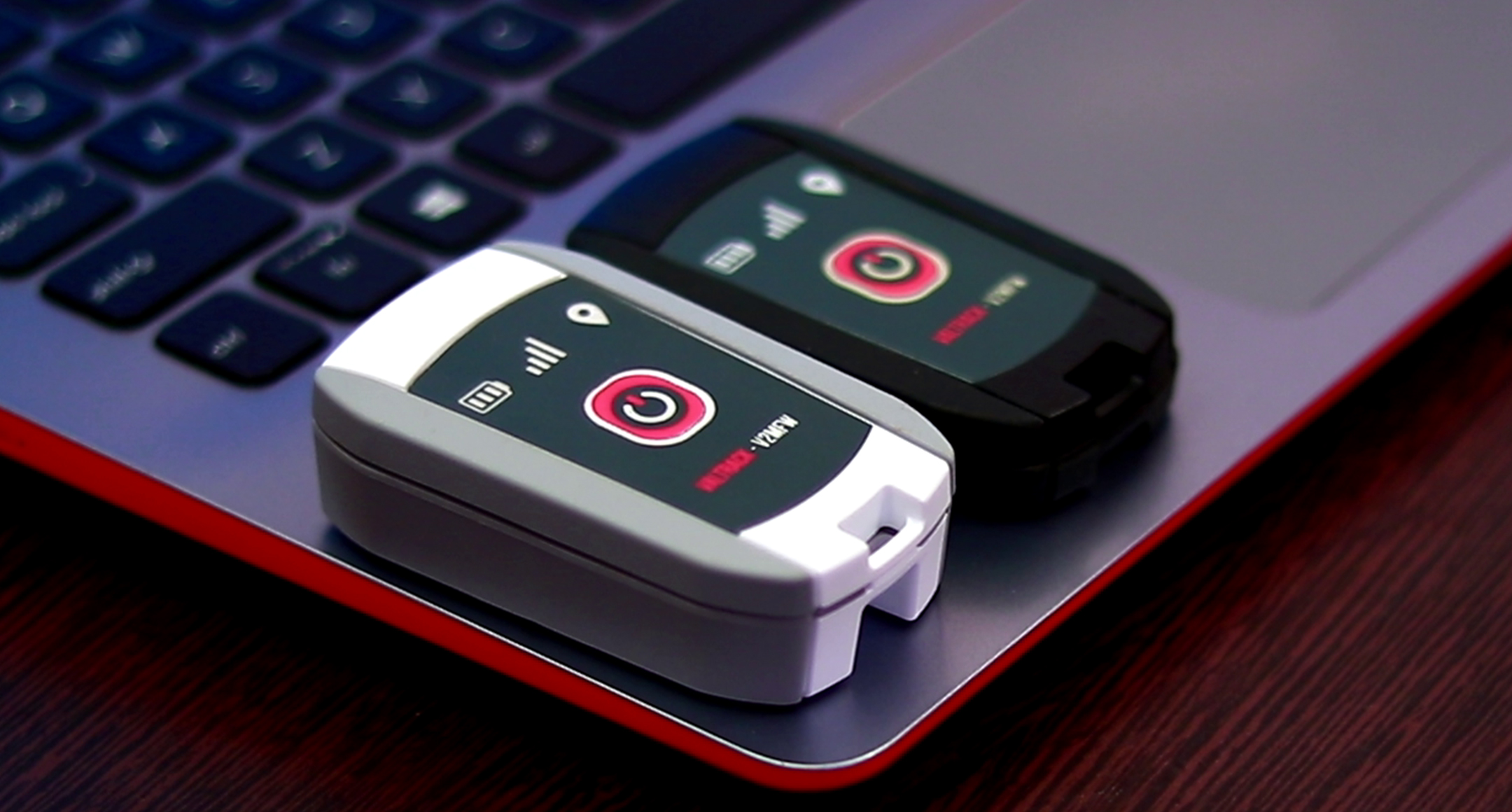

防水保護等級IP67(水深1Mに30分間の防水性）の小型ハンディーケース。
CR2450/CR2477収納タイプを新たに追加しました。
グリップ部が弾力性のあるTPE製で、滑りにくく手に馴染みやすいケースです。
用途 : リモコン、RFIDタグ、小型GPS、簡易測定器
主な材質 : 本体=ABS樹脂・TPEの2色成型、Oリング＝シリコン
色：ブラック/ブラック、ブラック/マリンブルー、ホワイト/ライトグレー

サイズラインナップ : 全6サイズ
電池タイプ：CR2450/CR2477×1、CR2032×1、単4×2、電池ボックス無しの4タイプが選択可能

外観3Dビュー(CR2032電池ボックス付) 外観3Dビュー(単4電池ボックス付) 外観3Dビュー（電池ボックス無し）外観3Dビュー（全6サイズ一覧）構成部品画像（CR2032電池タイプ）構成部品画像（CR2477電池タイプ）構成部品画像（単4電池タイプ）カラーコード

色タイプ

BMブラック/マリンブルー

BBブラック/ブラック

WLホワイト/ライトグレー

型番・寸法・標準価格※標準価格は目安の販売価格となります。▶︎ カスタム加工図面の描き方

型番	外寸			内寸			電池構造	自重(g)	標準価格(税別)	PDF図	3D PDF	DXF図	DWG図	3D CAD
型番	W	H	D	W	H	D	電池構造	自重(g)	標準価格(税別)	PDF図	3D PDF	DXF図	DWG図	3D CAD
WC72-15-C-□□	43	15.5	72	23.8	4.9	17.6	CR2032	22	850	PDF	3D PDF	DXF	DWG
WC72-15-N-□□	43	15.5	72	23	5.6	56.8	無	18.5	670	PDF	3D PDF	DXF	DWG
WC72-21-C-□□	43	21.5	72	23	9.8	17	CR2032	25.5	890	PDF	3D PDF	DXF	DWG
WC72-21-N-□□	43	21.5	72	22.4	11.5	55.8	無	22	730	PDF	3D PDF	DXF	DWG
WC90-15-C-□□	44.2	15.7	90	25	5.2	35.5	CR2032	26.5	870	PDF	3D PDF	DXF	DWG
WC90-15-N-□□	44.2	15.7	90	24.4	5.5	74.7	無	23	720	PDF	3D PDF	DXF	DWG
WC90-21-N-□□	44.2	21.7	90	23.8	11.4	73.8	無	27	760	PDF	3D PDF	DXF	DWG
WC100-20-N-□□	49	20.5	100	34.9	7.8	76.4	無	35	910	PDF	3D PDF	DXF	DWG
WC100-20-R-□□	49	20.5	100	27.6	9.6	31.2	CR2450×1/CR2477×1	40	1220	PDF	3D PDF	DXF	DWG
WC105-28-N-□□	50.5	28.2	105	31.4	20	77.3	無	47	960	PDF	3D PDF	DXF	DWG
WC105-28-F2-□□	50.5	28.2	105	39.5	13.3	19.6	単4×2	58.5	1240	PDF	3D PDF	DXF	DWG
