ポータブルプラスチックケース CSシリーズ
CSシリーズ PDFカタログカテゴリ：ポータブルケース、小型リモコンケース、CR2032電池ボックス付ケース、CR2450/CR2477電池ボックス付ケース、RFIDタグ用ケース、IoTネットワーク機器端末ケース
すっきりしたデザインのポケットサイズケースです。
従来のCR2032コイン電池が入るタイプに加え、電池容量の多いCR2450/CR2477収納タイプを新たに追加しました。
【公称電池容量】
CR2032 : 225mAh
CR2450 : 620mAh
CR2477 : 1000mAh
コイン電池収納スペースありタイプは電池交換が容易です。付属の電池端子を基板にはんだ付けしてご利用下さい。

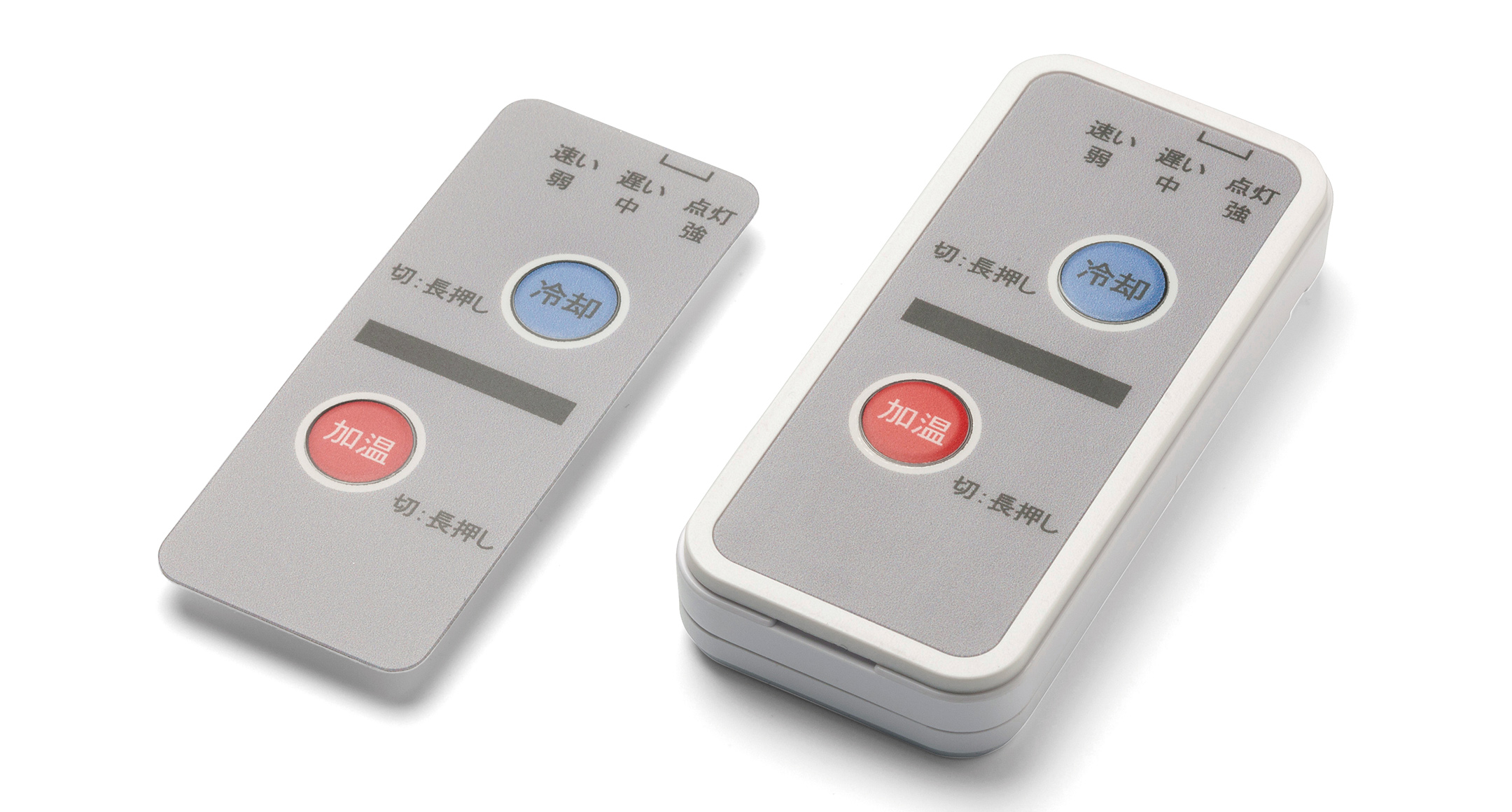

リモコン、小型無線機、簡易測定器、RFIDタグ、小型GPS、センサ機器端末、IoTネットワーク機器端末などにご利用いただけます。
サイド面にストラップ取付穴が付いておりますので、オプションのストラップSTPSシリーズを取り付けることが可能です。
【ラインナップ】
サイズ：4サイズ
電池ボックス：CR2032×1、CR2032×2、CR2450×1/CR2477×1兼用、電池ボックス無し の4タイプが選択可能。
色仕様：ホワイト / Munsell N9.5近似色、ブラック / Munsell NI近似色の2色が選択可能。
従来のCR2032コイン電池が入るタイプに加え、電池容量の多いCR2450/CR2477収納タイプを新たに追加しました。
【公称電池容量】
CR2032 : 225mAh
CR2450 : 620mAh
CR2477 : 1000mAh
コイン電池収納スペースありタイプは電池交換が容易です。付属の電池端子を基板にはんだ付けしてご利用下さい。
リモコン、小型無線機、簡易測定器、RFIDタグ、小型GPS、センサ機器端末、IoTネットワーク機器端末などにご利用いただけます。
サイド面にストラップ取付穴が付いておりますので、オプションのストラップSTPSシリーズを取り付けることが可能です。
【ラインナップ】
サイズ：4サイズ
電池ボックス：CR2032×1、CR2032×2、CR2450×1/CR2477×1兼用、電池ボックス無し の4タイプが選択可能。
色仕様：ホワイト / Munsell N9.5近似色、ブラック / Munsell NI近似色の2色が選択可能。
型番・寸法・標準価格※標準価格は目安の販売価格となります。▶︎ カスタム加工図面の描き方
| 型番 | 外寸 | 内寸 | 電池構造 | 自重(g) | 色 | 標準価格(税別) | PDF図 | DXF図 | DWG図 | 3D CAD | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | H | D | W | H | D | |||||||||
| CS75N-B | 35 | 12 | 75 | 26.6 | 5.3 | 59 | 無し | 12 | ブラック | 190 | DXF | DWG | ||
| CS75N-W | 35 | 12 | 75 | 26.6 | 5.3 | 59 | 無し | 12 | ホワイト | 190 | DXF | DWG | ||
| CS75-B | 35 | 12 | 75 | 26.6 | 5.3 | 25.4 | CR2032×1 | 13 | ブラック | 280 | DXF | DWG | ||
| CS75-W | 35 | 12 | 75 | 26.6 | 5.3 | 25.4 | CR2032×1 | 13 | ホワイト | 280 | DXF | DWG | ||
| CS90N-B | 45 | 12 | 90 | 36.6 | 5.3 | 74 | 無し | 18 | ブラック | 200 | DXF | DWG | ||
| CS90N-W | 45 | 12 | 90 | 36.6 | 5.3 | 74 | 無し | 18 | ホワイト | 200 | DXF | DWG | ||
| CS90-B | 45 | 12 | 90 | 36.6 | 5.3 | 40.4 | CR2032×1 | 20 | ブラック | 300 | DXF | DWG | ||
| CS90-W | 45 | 12 | 90 | 36.6 | 5.3 | 40.4 | CR2032×1 | 20 | ホワイト | 300 | DXF | DWG | ||
| CS100N-B | 50 | 16.8 | 100 | 41.6 | 10.1 | 82 | 無し | 24 | ブラック | 240 | DXF | DWG | ||
| CS100N-W | 50 | 16.8 | 100 | 41.6 | 10.1 | 82 | 無し | 24 | ホワイト | 240 | DXF | DWG | ||
| CS100-B | 50 | 16.8 | 100 | 44.1 | 6.8 | 46 | CR2450×1/ CR2477×1 | 26 | ブラック | 380 | DXF | DWG | ||
| CS100-W | 50 | 16.8 | 100 | 44.1 | 6.8 | 46 | CR2450×1/ CR2477×1 | 26 | ホワイト | 380 | DXF | DWG | ||
| CS115N-B | 63 | 12 | 115 | 54.6 | 5.3 | 98 | 無し | 30 | ブラック | 250 | DXF | DWG | ||
| CS115N-W | 63 | 12 | 115 | 54.6 | 5.3 | 98 | 無し | 30 | ホワイト | 250 | DXF | DWG | ||
| CS115-B | 63 | 12 | 115 | 54.6 | 5.3 | 64.9 | CR2032×2 | 33 | ブラック | 390 | DXF | DWG | ||
| CS115-W | 63 | 12 | 115 | 54.6 | 5.3 | 64.9 | CR2032×2 | 33 | ホワイト | 390 | DXF | DWG | ||
| 専用基板(別売) | 標準価格(税別) | PDF図 | DXF図 | DWG図 | 3D CAD |
|---|---|---|---|---|---|
| CSPB-75 | 320 | DXF | DWG | ||
| CSPB-75 | 320 | DXF | DWG | ||
| CSPB-90 | 370 | DXF | DWG | ||
| CSPB-90 | 370 | DXF | DWG | ||
| CSPB-100 | 510 | DXF | DWG | ||
| CSPB-100 | 510 | DXF | DWG | ||
| CSPB-115 | 540 | DXF | DWG | ||
| CSPB-115 | 540 | DXF | DWG |
サンプル依頼フォーム
こちらの製品は無償サンプルの提供が可能です。
