小型IoTプラスチックケース SICシリーズ

SICシリーズ PDFカタログ

カテゴリ：小型ケース、無線機器ケース、リモコンケース、IoTケース、センサー用ケース、LoRa・Sigfox・省電力通信機器用ケース

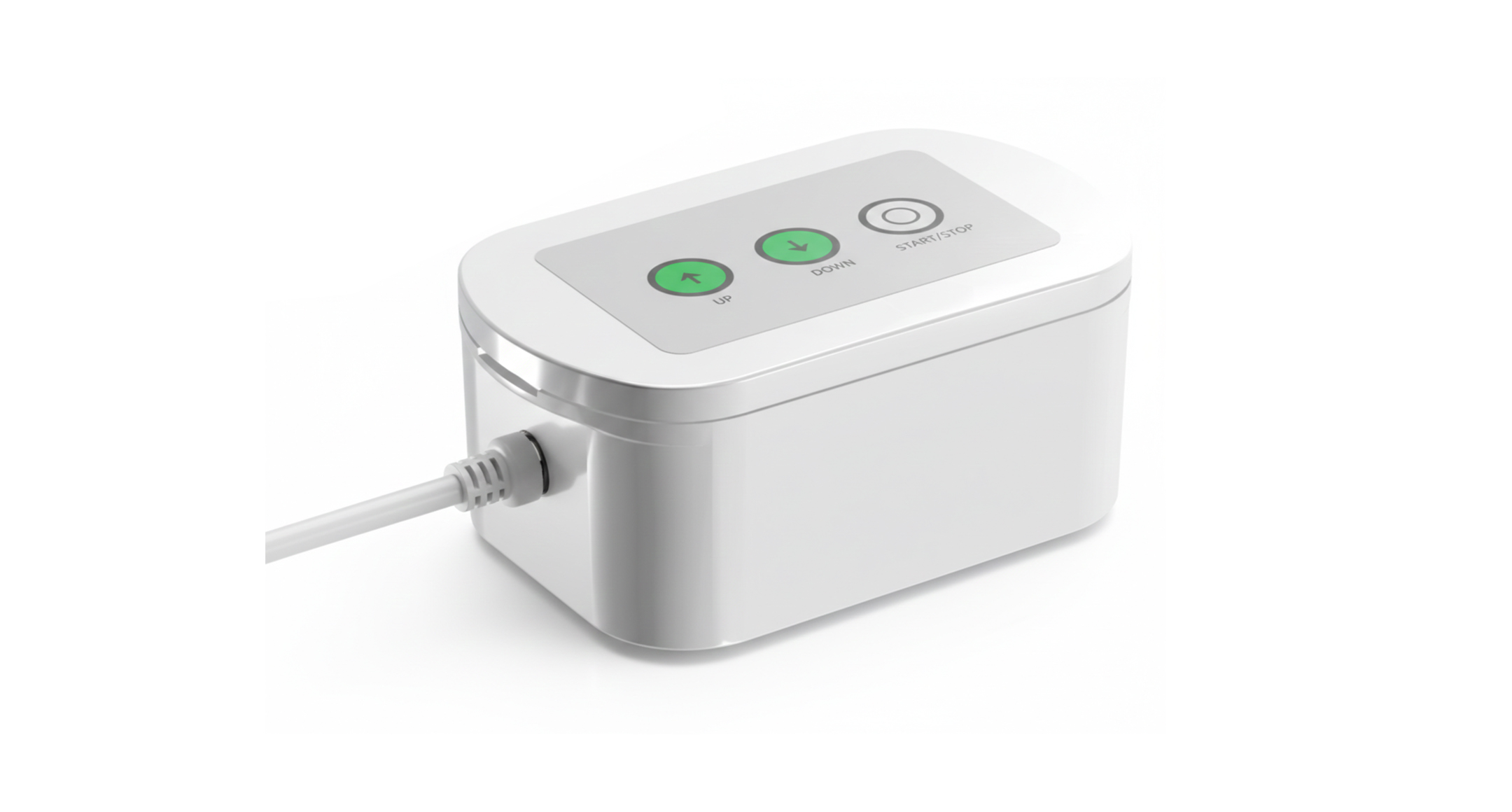

丸みのあるデザインでIoT機器に適した小型ケースです。
表面処理は高級感のある鏡面仕上げでありながら、低価格のコストパフォーマンスの良い製品です。

カバーはスナップインのはめ込み式で付け外しがし易い構造で、小型サイズですがネジを使用しない分、内部スペースが広く使える多用途ケースです。
丸みのあるデザインでありながら、フラットな側面が確保できているデザインで、穴加工・印刷等のカスタマイズも支障はありません。

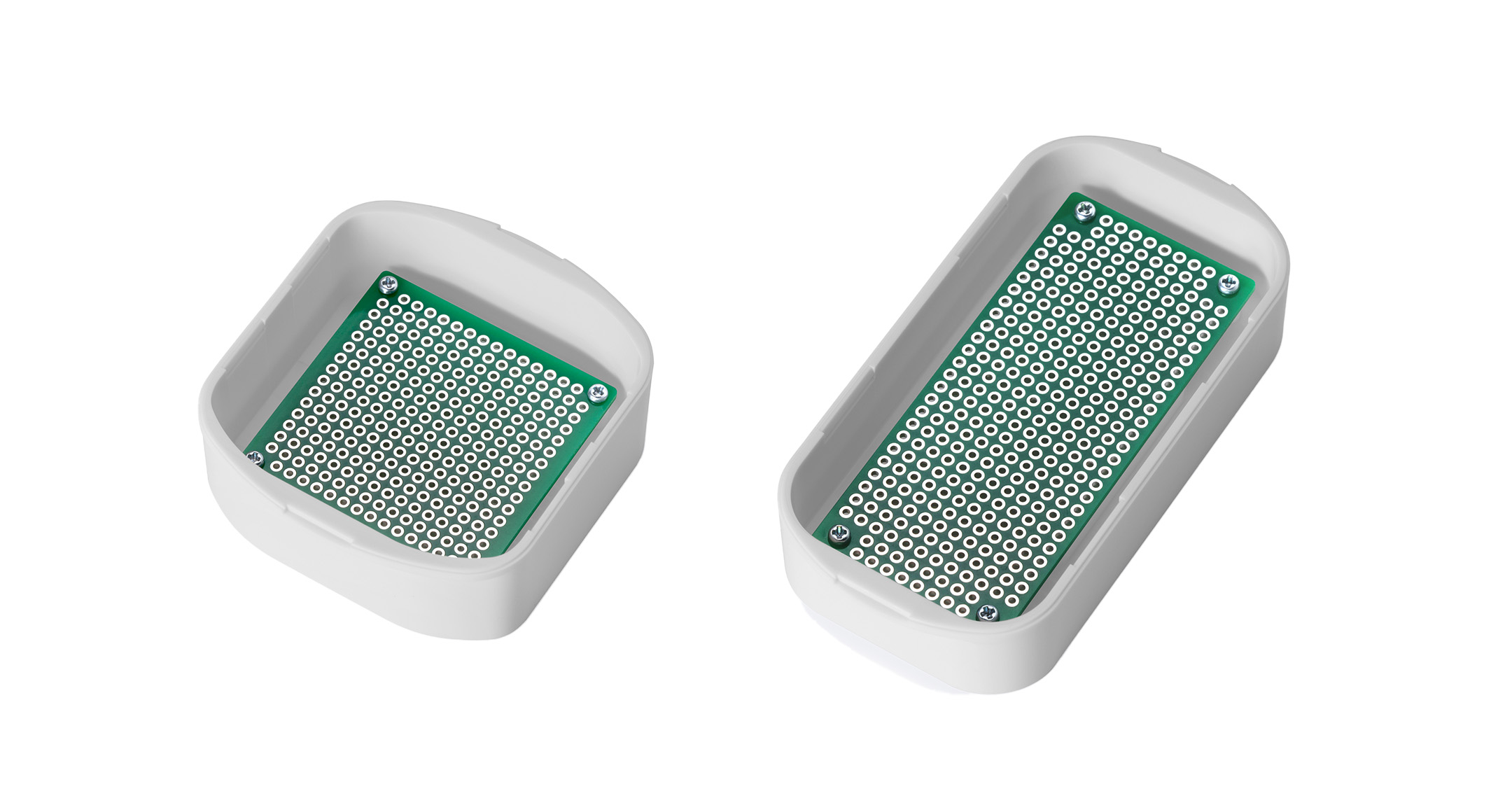

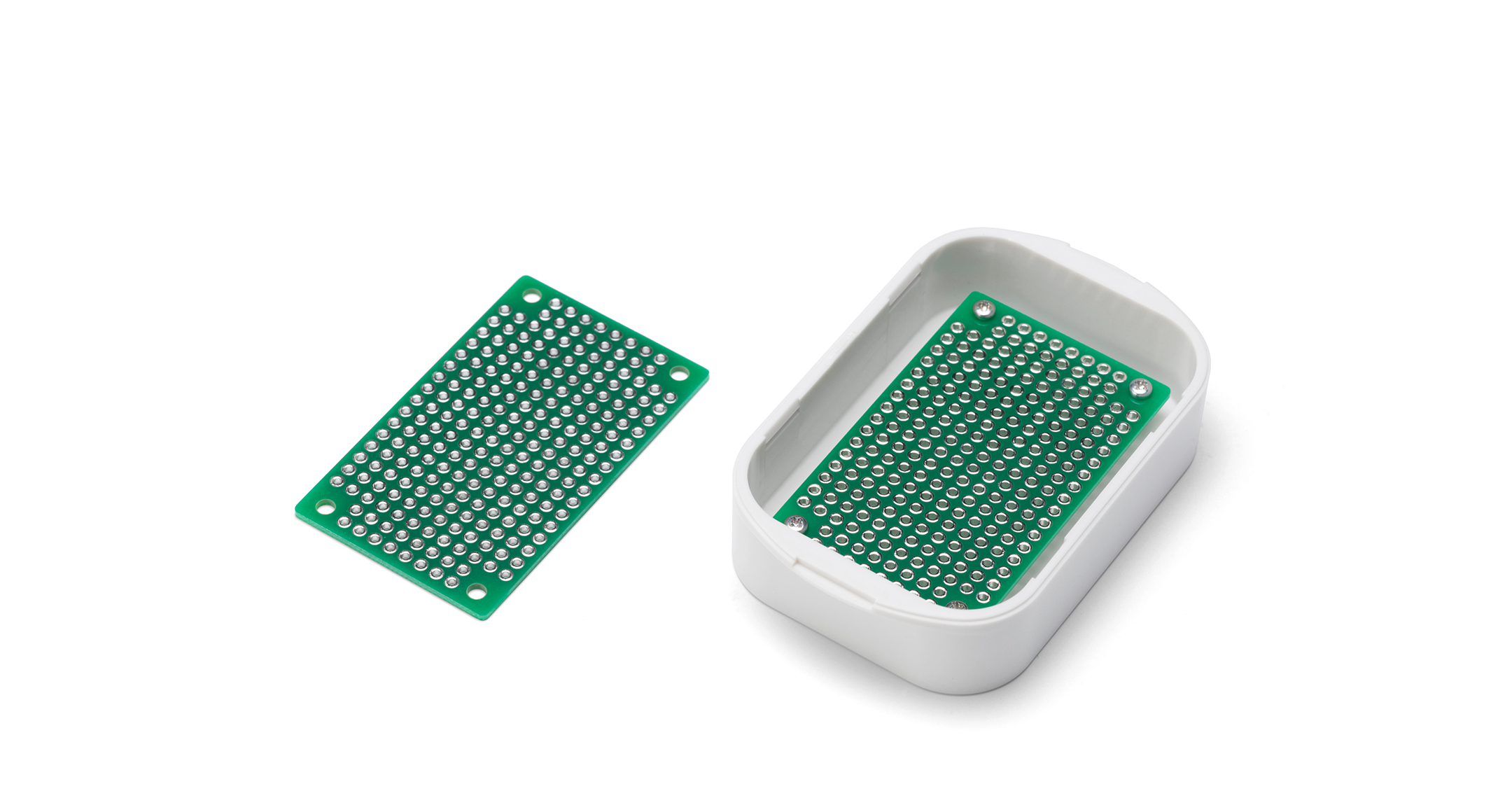

SIC5-7-2、5-7-3の2サイズはユニバーサル基板PCB32-53がピッタリ入ります。(PCBシリーズは別売です。)　

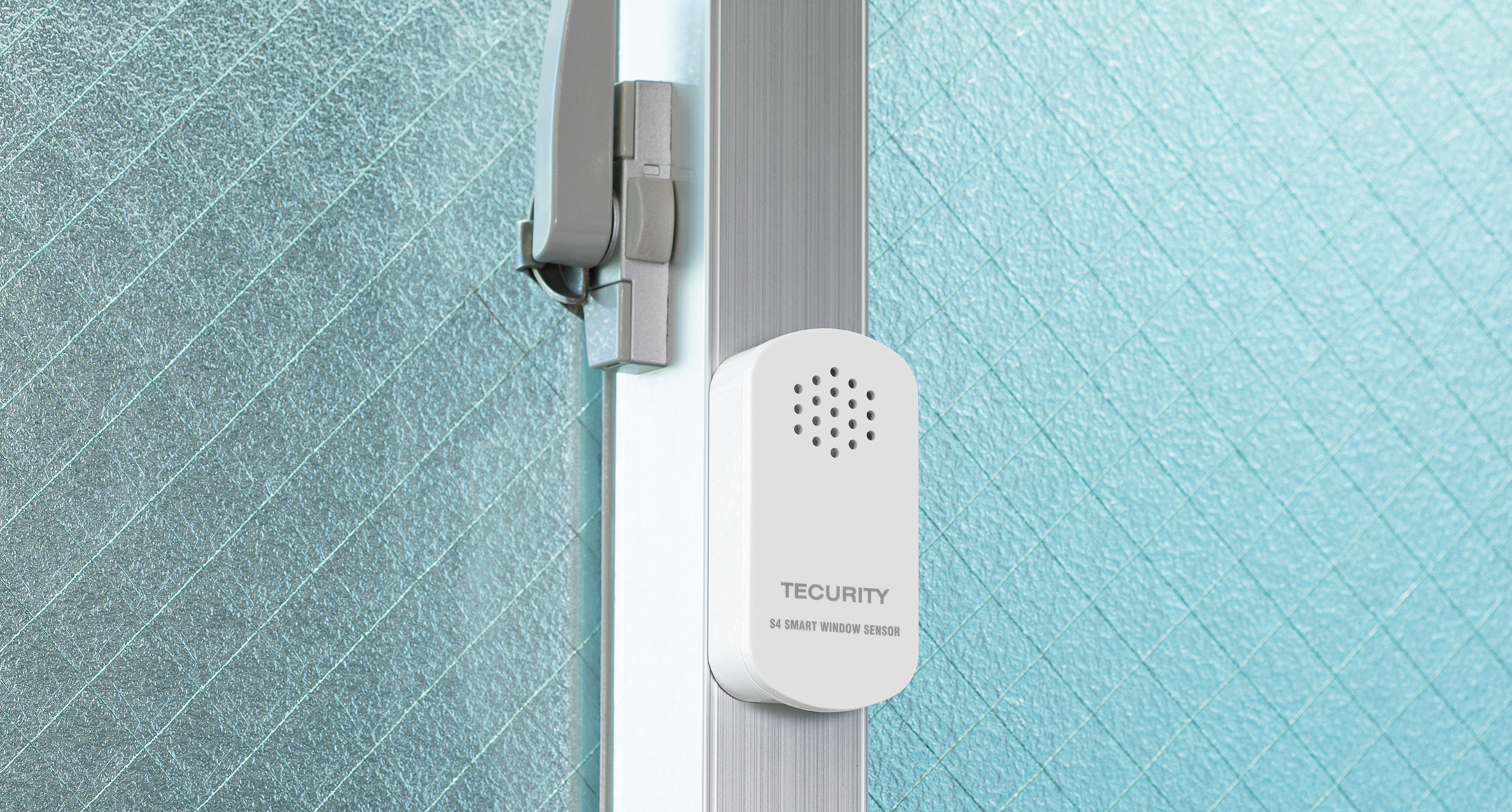

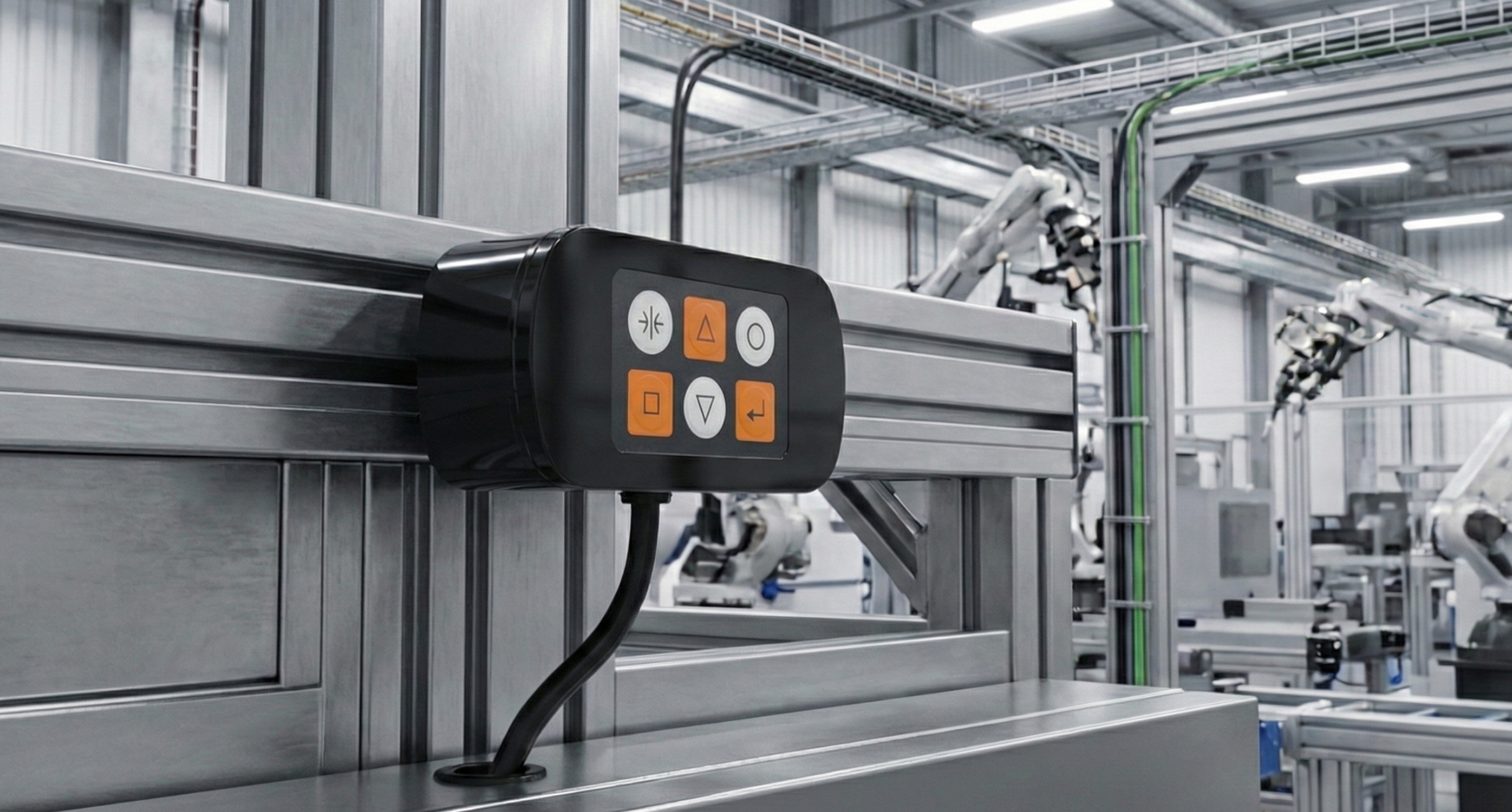

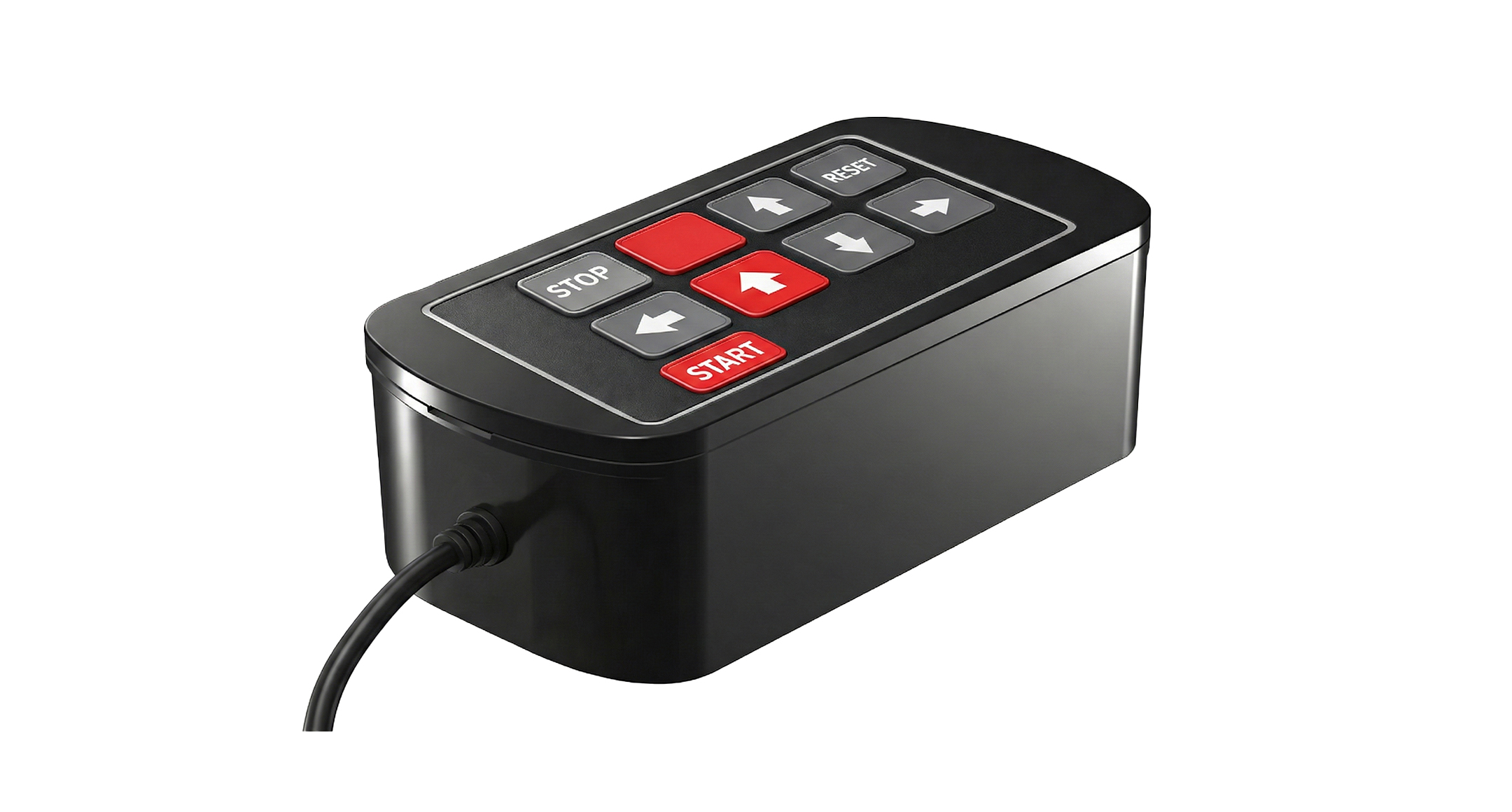

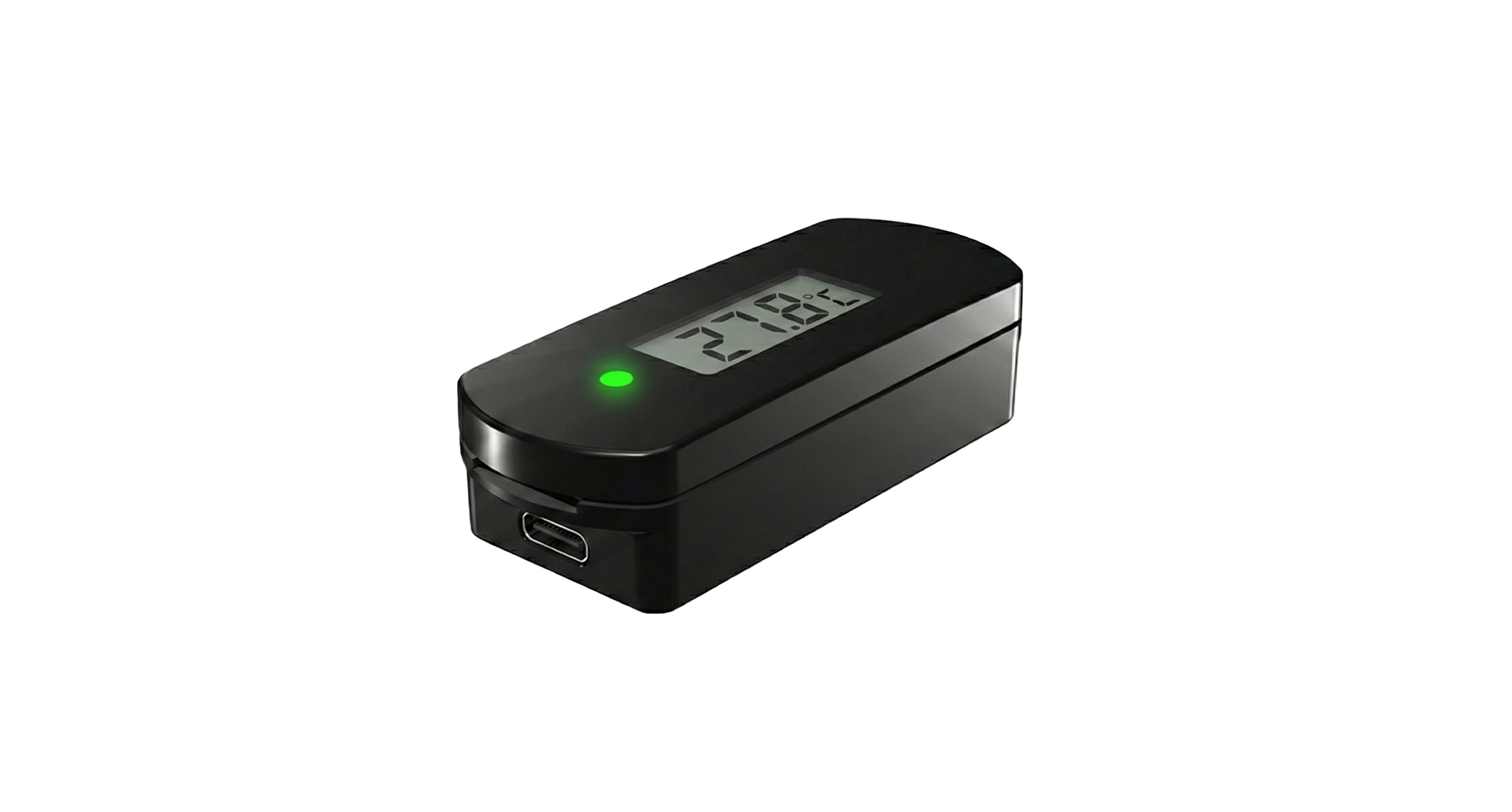

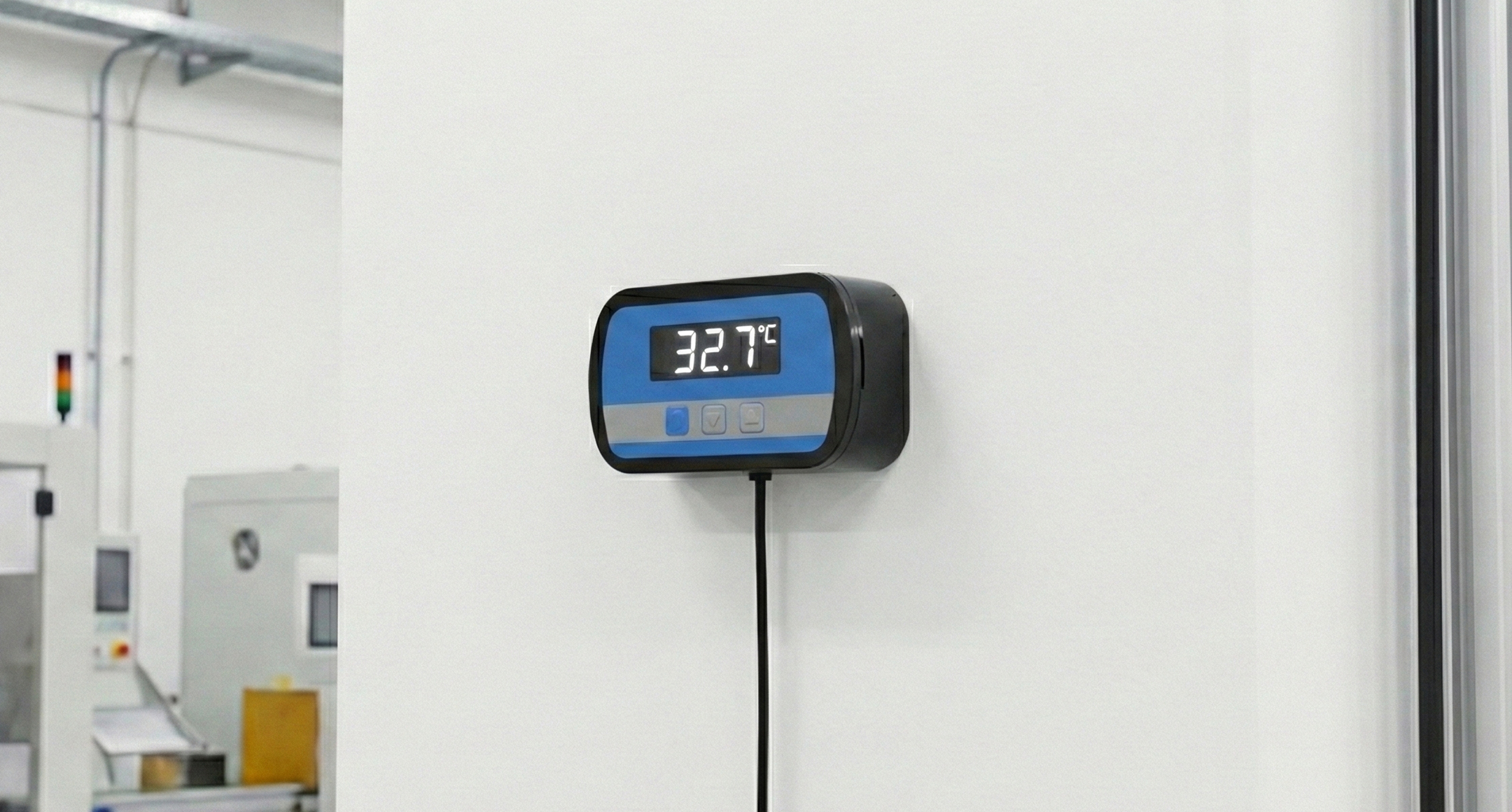

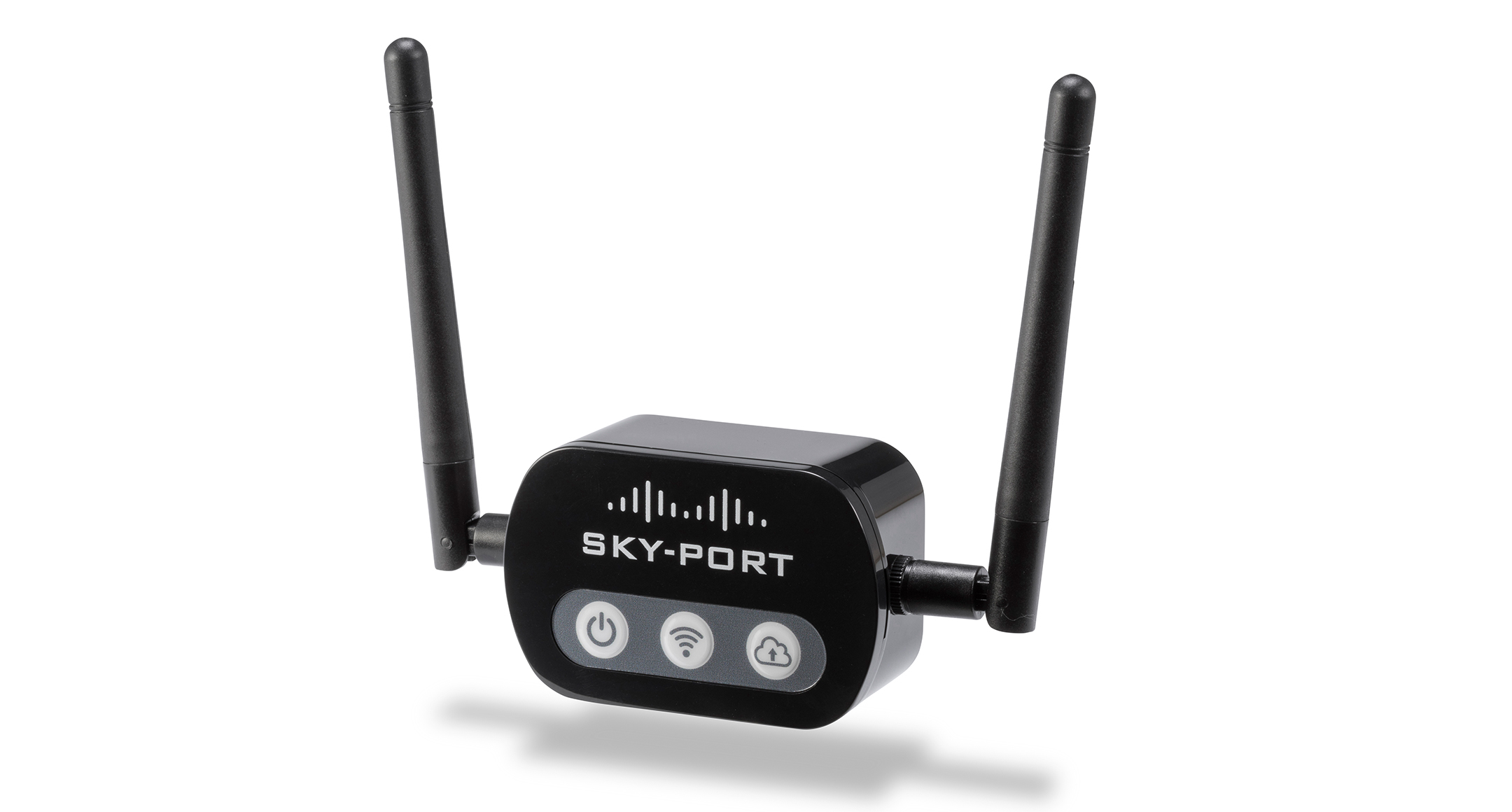

用途：LoRaWAN・Sigfox等の省電力通信デバイス、RFID機器、GPS、データロガー、ネットワークセンサー、リモコン機器

ラインナップ：新たに8サイズ追加し、全19サイズになりました。
　　　　　　　ブラックとオフホワイトの2色が選択可能（オフホワイトの材質は変色・劣化のしにくいASA耐候性樹脂です）

使用温度範囲
ブラック(ABS樹脂): -10℃～+60℃
オフホワイト(ASA樹脂): -30～+60℃

外観3Dビュー SIC3-4-2B 外観3Dビュー SIC3-5-2W 外観3Dビュー SIC3-6-2B 外観3Dビュー SIC4-7-1W 外観3Dビュー SIC4-7-2B 外観3Dビュー SIC5-5-2W 外観3Dビュー SIC5-5-3B 外観3Dビュー SIC5-7-2W 外観3Dビュー SIC5-7-3B 外観3Dビュー SIC5-9-2B 外観3Dビュー SIC5-9-3W 構成部品分解画像

型番・寸法・標準価格※標準価格は目安の販売価格となります。▶︎ カスタム加工図面の描き方

型番	外寸			内寸			樹脂材質	色 / 近似色	自重 (g)	標準価格(税別)	PDF図	DXF図	DWG図	3D CAD
型番	W	H	D	ｗ	ｈ	ｄ	樹脂材質	色 / 近似色	自重 (g)	標準価格(税別)	PDF図	DXF図	DWG図	3D CAD
SIC2-4-1B	20	13	35	15.3	8.7	23.6	ABS樹脂	ブラック / Munsell N1	4.4	170	PDF	DXF	DWG
SIC2-4-1W	20	13	35	15.3	8.7	23.6	ASA耐候性樹脂	オフホワイト / Munsell N8.75	4.4	170	PDF	DXF	DWG
SIC2-5-1B	20	13	50	15.3	8.6	38.6	ABS樹脂	ブラック / Munsell N1	6.2	170	PDF	DXF	DWG
SIC2-5-1W	20	13	50	15.3	8.6	38.6	ASA耐候性樹脂	オフホワイト / Munsell N8.75	6.2	170	PDF	DXF	DWG
SIC3-4-2B	30	18	40	25.1	11.1	28.6	ABS樹脂	ブラック / Munsell N1	7.8	190	PDF	DXF	DWG
SIC3-4-2W	30	18	40	25.1	11.1	28.6	ASA耐候性樹脂	オフホワイト / Munsell N8.75	7.8	190	PDF	DXF	DWG
SIC3-5-2B	25	18	54	20.1	11.1	42.6	ABS樹脂	ブラック / Munsell N1	9.2	200	PDF	DXF	DWG
SIC3-5-2W	25	18	54	20.1	11.1	42.6	ASA耐候性樹脂	オフホワイト / Munsell N8.75	9.2	200	PDF	DXF	DWG
SIC3-6-2B	32	20	63	27.1	13	51.6	ABS樹脂	ブラック / Munsell N1	13.2	210	PDF	DXF	DWG
SIC3-6-2W	32	20	63	27.1	13	51.6	ASA耐候性樹脂	オフホワイト / Munsell N8.75	13.2	210	PDF	DXF	DWG
SIC4-7-1B	38	14	65	32.7	6.4	53.3	ABS樹脂	ブラック / Munsell N1	14.8	230	PDF	DXF	DWG
SIC4-7-1W	38	14	65	32.7	6.4	53.3	ASA耐候性樹脂	オフホワイト / Munsell N8.75	14.8	230	PDF	DXF	DWG
SIC4-7-2B	38	22	65	32.4	14.4	53	ABS樹脂	ブラック / Munsell N1	17.7	240	PDF	DXF	DWG
SIC4-7-2W	38	22	65	32.4	14.4	53	ASA耐候性樹脂	オフホワイト / Munsell N8.75	17.7	240	PDF	DXF	DWG
SIC5-5-2B	45	20	50	39.5	10.9	38.5	ABS樹脂	ブラック / Munsell N1	14.9	230	PDF	DXF	DWG
SIC5-5-2W	45	20	50	39.5	10.9	38.5	ASA耐候性樹脂	オフホワイト / Munsell N8.75	14.9	230	PDF	DXF	DWG
SIC5-5-3B	45	30	50	39.1	20.9	38.1	ABS樹脂	ブラック / Munsell N1	18.1	240	PDF	DXF	DWG
SIC5-5-3W	45	30	50	39.1	20.9	38.1	ASA耐候性樹脂	オフホワイト / Munsell N8.75	18.1	240	PDF	DXF	DWG
SIC5-7-2B	45	20	70	39.5	10.9	58.5	ABS樹脂	ブラック / Munsell N1	20.1	250	PDF	DXF	DWG
SIC5-7-2W	45	20	70	39.5	10.9	58.5	ASA耐候性樹脂	オフホワイト / Munsell N8.75	20.1	250	PDF	DXF	DWG
SIC5-7-3B	45	30	70	39.1	20.9	58.1	ABS樹脂	ブラック / Munsell N1	24.1	260	PDF	DXF	DWG
SIC5-7-3W	45	30	70	39.1	20.9	58.1	ASA耐候性樹脂	オフホワイト / Munsell N8.75	24.1	260	PDF	DXF	DWG
SIC5-9-2B	45	20	90	39.5	10.9	78.5	ABS樹脂	ブラック / Munsell N1	24.9	270	PDF	DXF	DWG
SIC5-9-2W	45	20	90	39.5	10.9	78.5	ASA耐候性樹脂	オフホワイト / Munsell N8.75	24.9	270	PDF	DXF	DWG
SIC5-9-3B	45	30	90	39.1	20.9	78.1	ABS樹脂	ブラック / Munsell N1	29.4	280	PDF	DXF	DWG
SIC5-9-3W	45	30	90	39.1	20.9	78.1	ASA耐候性樹脂	オフホワイト / Munsell N8.75	29.4	280	PDF	DXF	DWG
SIC6-7-3B	60	25	65	54.3	15.9	53.6	ABS樹脂	ブラック / Munsell N1	26.8	300	PDF	DXF	DWG
SIC6-7-3W	60	25	65	54.3	15.9	53.6	ASA耐候性樹脂	オフホワイト / Munsell N8.75	26.8	300	PDF	DXF	DWG
SIC6-7-4B	60	38	65	53.9	28.9	53.1	ABS樹脂	ブラック / Munsell N1	32.6	330	PDF	DXF	DWG
SIC6-7-4W	60	38	65	53.9	28.9	53.1	ASA耐候性樹脂	オフホワイト / Munsell N8.75	32.6	330	PDF	DXF	DWG
SIC6-9-3B	60	25	90	54.3	15.9	78.6	ABS樹脂	ブラック / Munsell N1	36.3	340	PDF	DXF	DWG
SIC6-9-3W	60	25	90	54.3	15.9	78.6	ASA耐候性樹脂	オフホワイト / Munsell N8.75	36.3	340	PDF	DXF	DWG
SIC6-9-4B	60	38	90	53.9	28.9	78.1	ABS樹脂	ブラック / Munsell N1	43.6	380	PDF	DXF	DWG
SIC6-9-4W	60	38	90	53.9	28.9	78.1	ASA耐候性樹脂	オフホワイト / Munsell N8.75	43.6	380	PDF	DXF	DWG
SIC6-12-3B	60	25	120	54.3	15.9	108.6	ABS樹脂	ブラック / Munsell N1	46.9	400	PDF	DXF	DWG
SIC6-12-3W	60	25	120	54.3	15.9	108.6	ASA耐候性樹脂	オフホワイト / Munsell N8.75	46.9	400	PDF	DXF	DWG
SIC6-12-4B	60	38	120	53.9	28.9	108.1	ABS樹脂	ブラック / Munsell N1	55.9	440	PDF	DXF	DWG
SIC6-12-4W	60	38	120	53.9	28.9	108.1	ASA耐候性樹脂	オフホワイト / Munsell N8.75	55.9	440	PDF	DXF	DWG
