IP68完全防水アルミダイキャストボックス DWシリーズ

DWシリーズ PDFカタログ

カテゴリ：シールド対策ボックス、IP68防水・防塵アルミボックス、IP68完全防水アルミダイキャストボックス、ダイキャストボックス、ダイカストボックス、キャストボックス

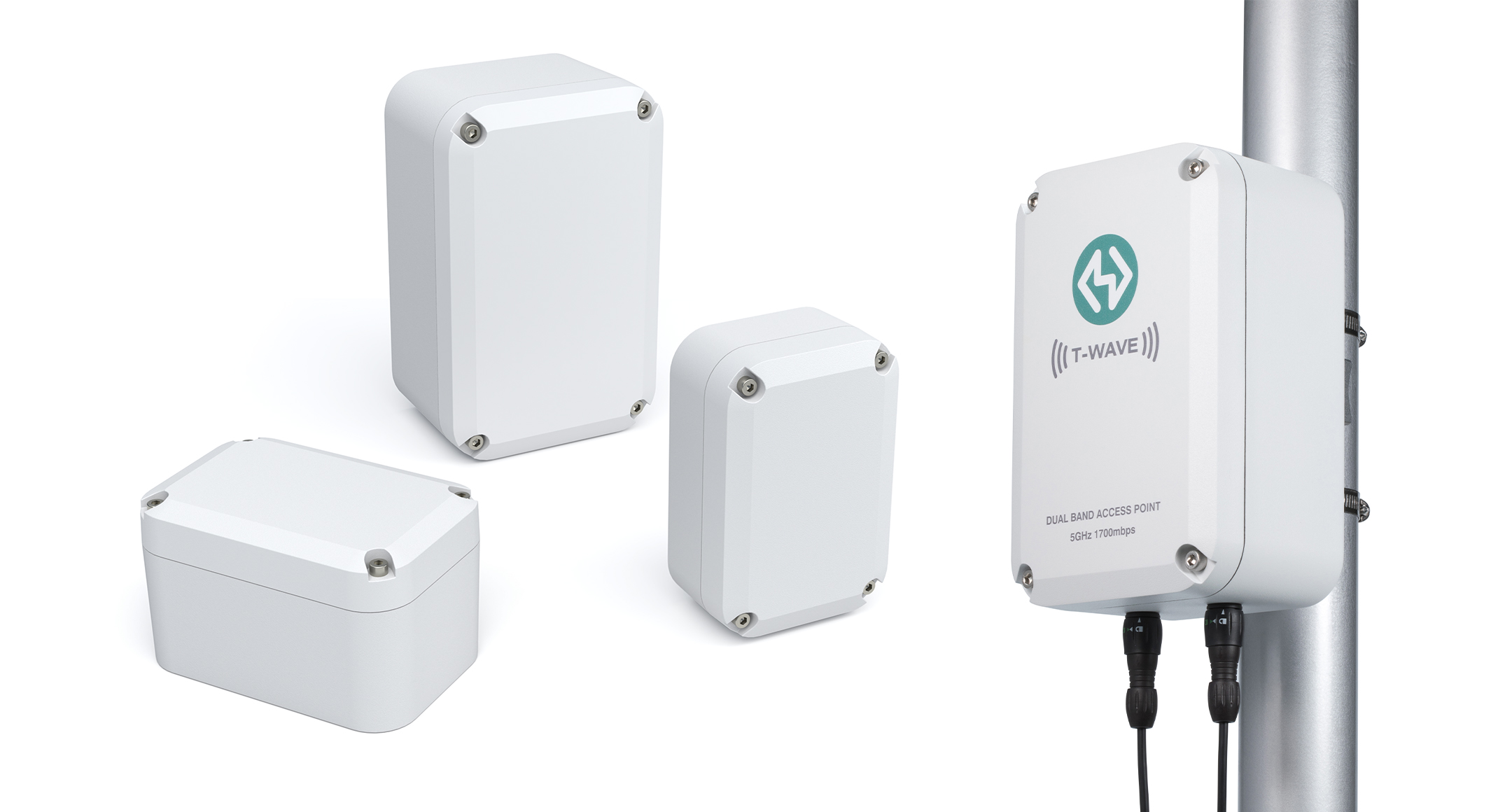

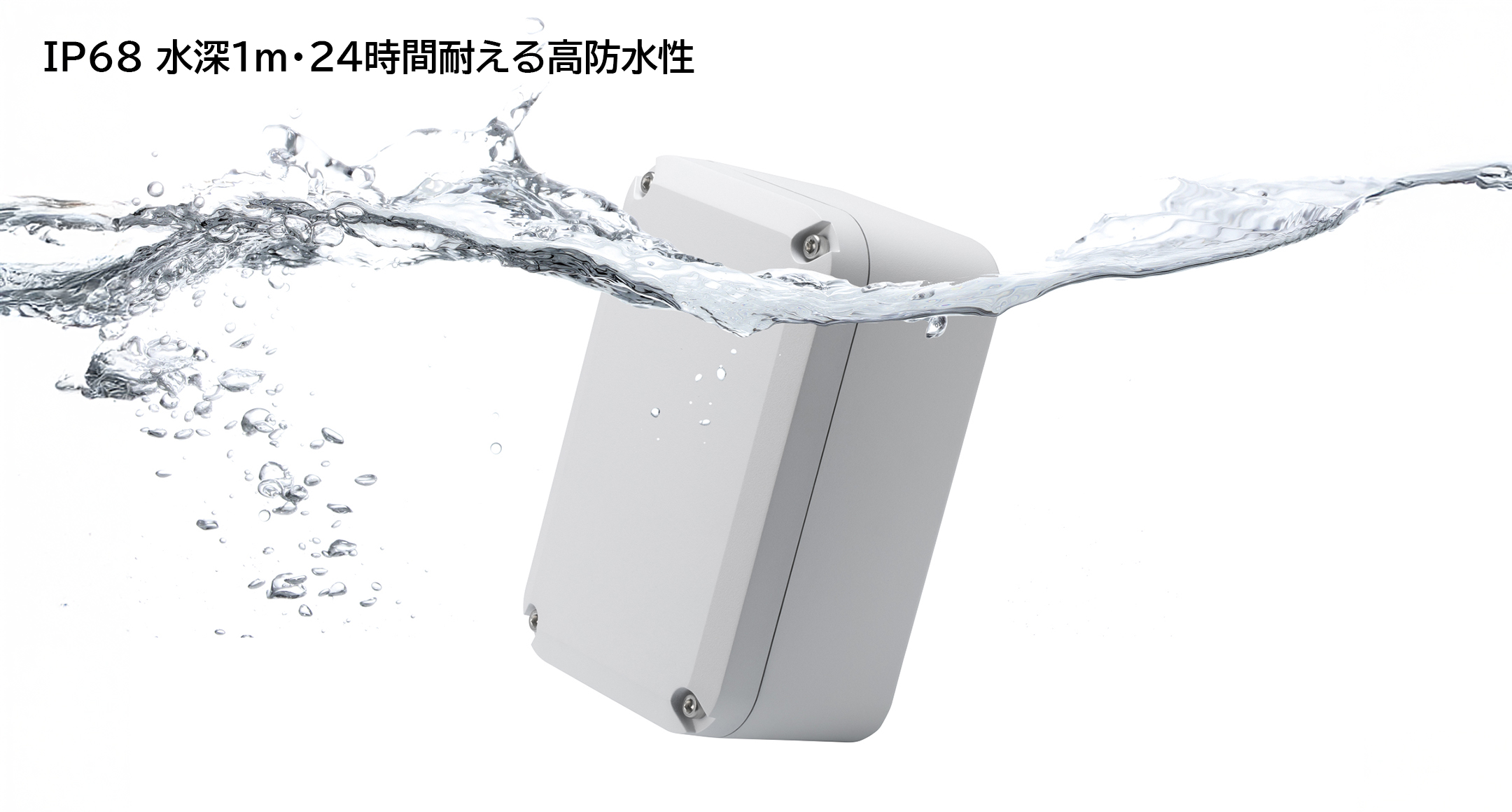

水深1メートル、24時間水没に耐えられる高防水型アルミダイキャストボックスです。

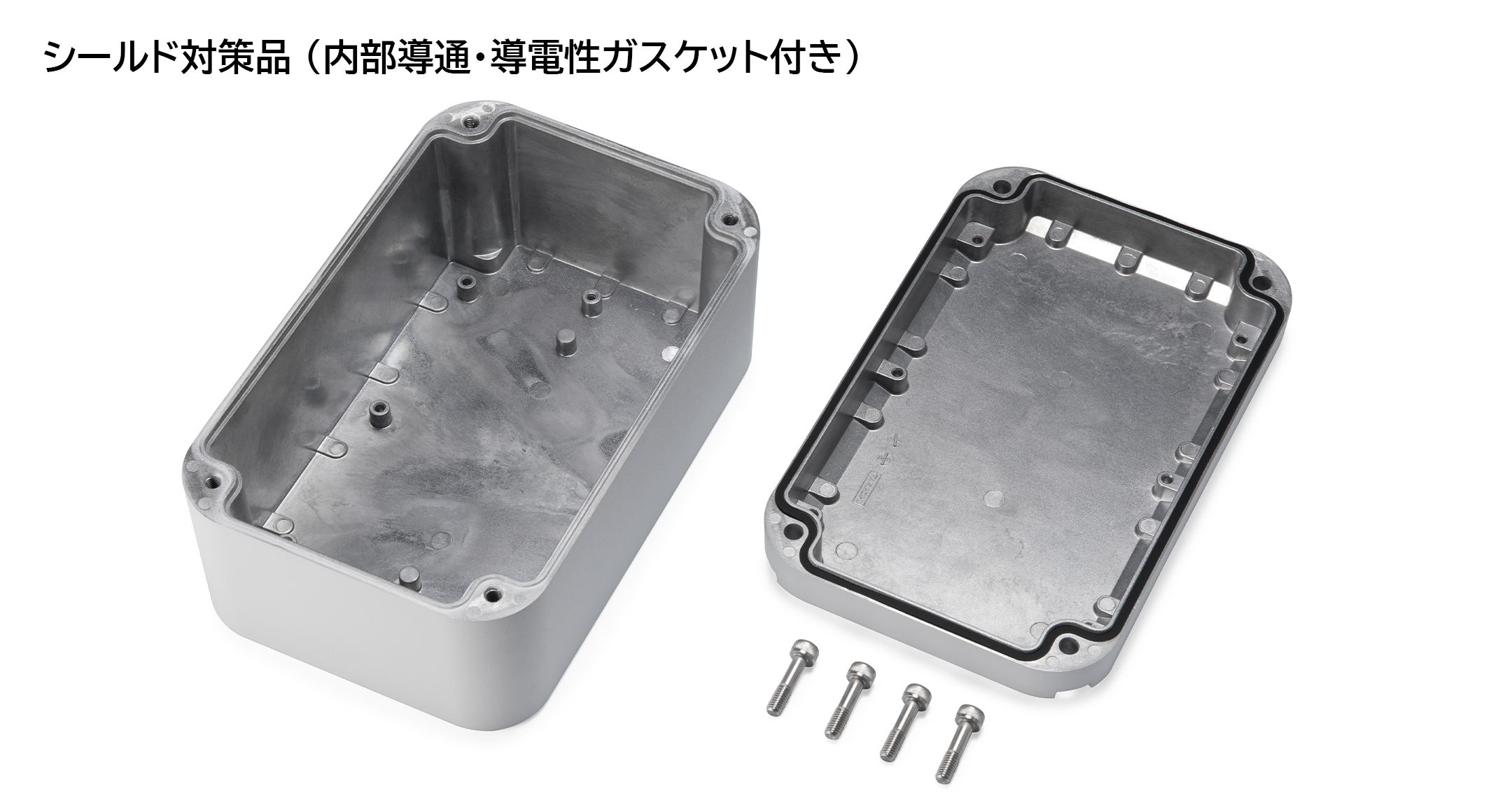

内部が導通しており、さらに導電性ガスケットを使用している為シールド効果を期待出来ます。

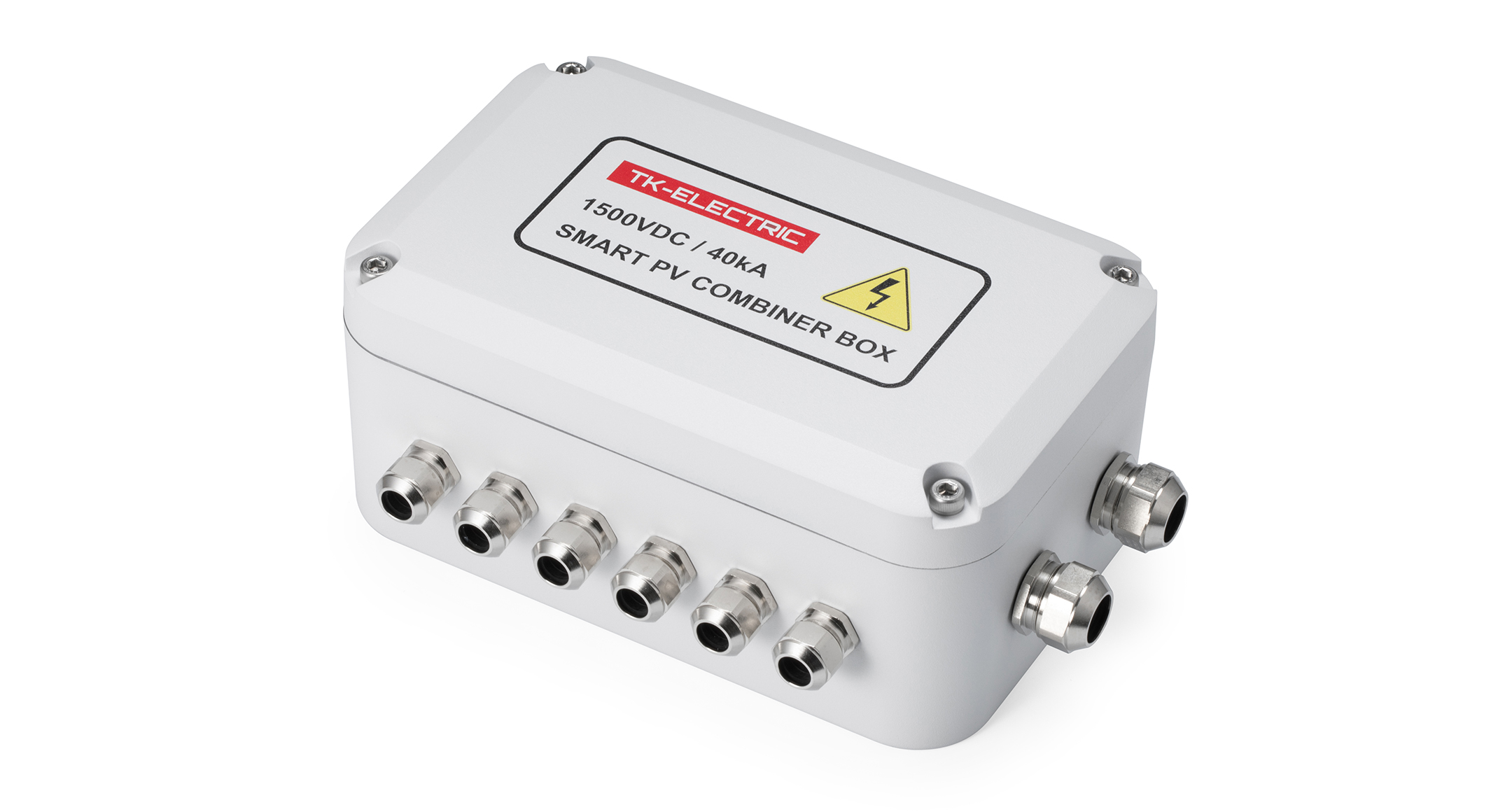

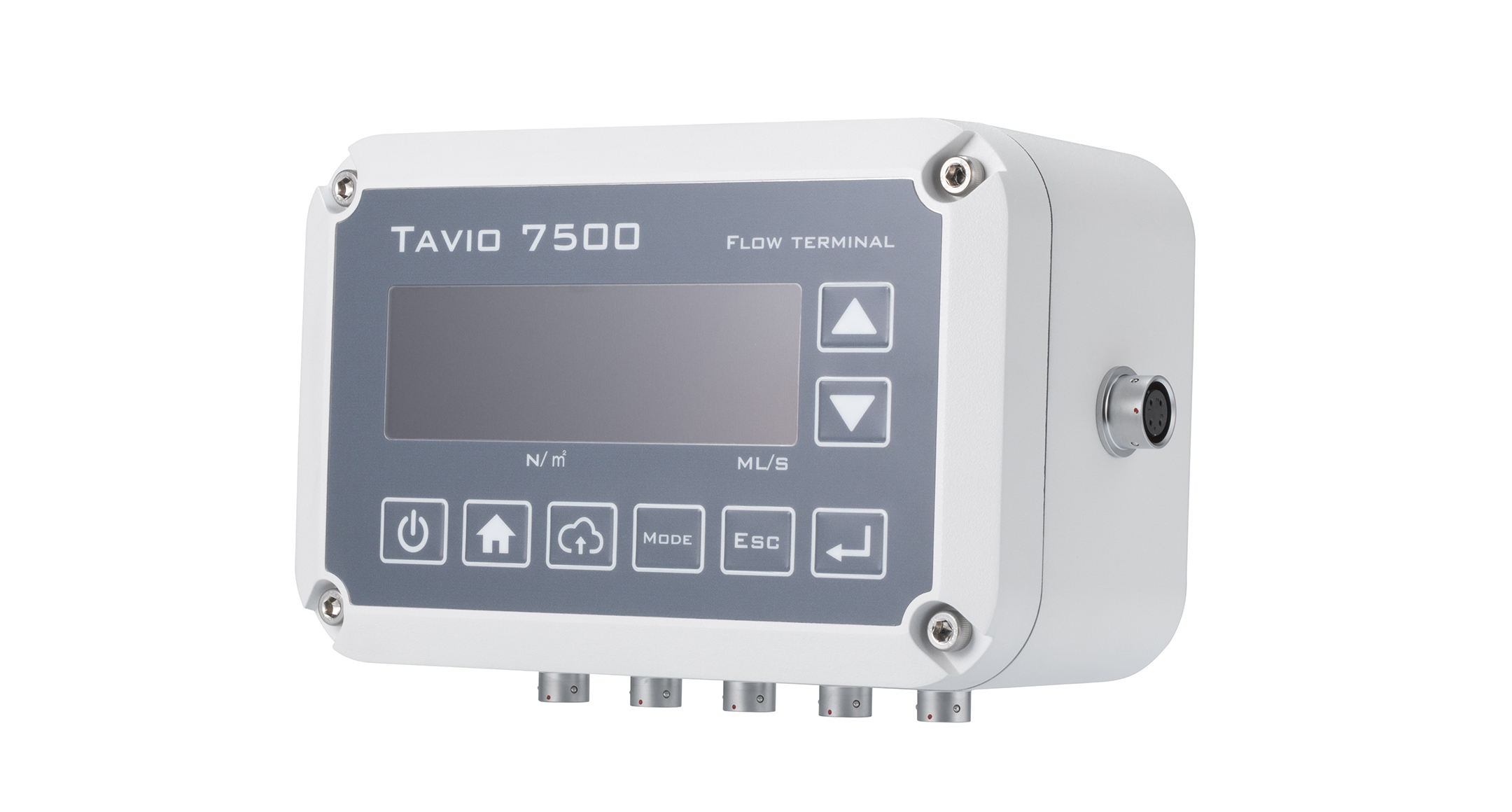

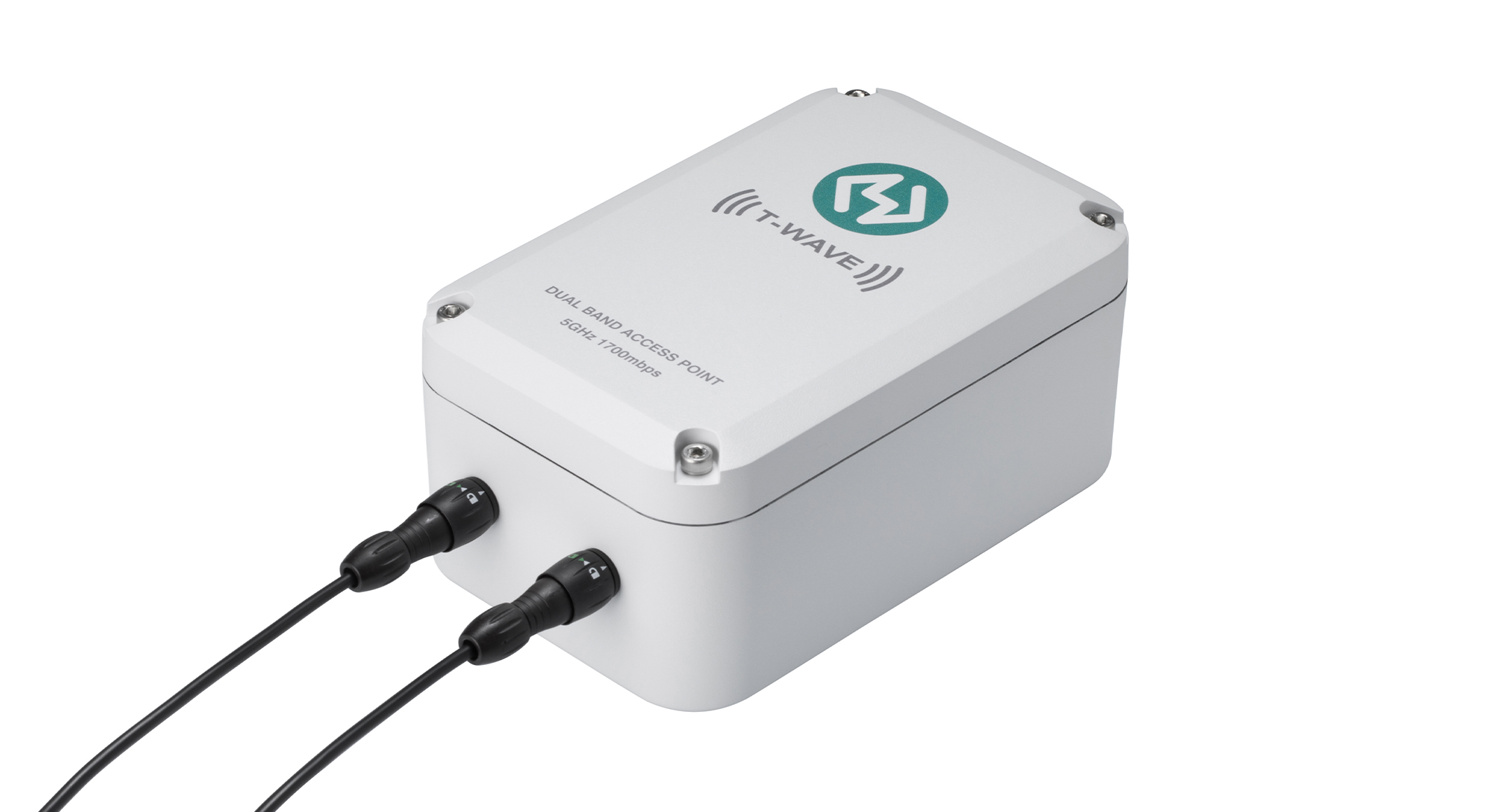

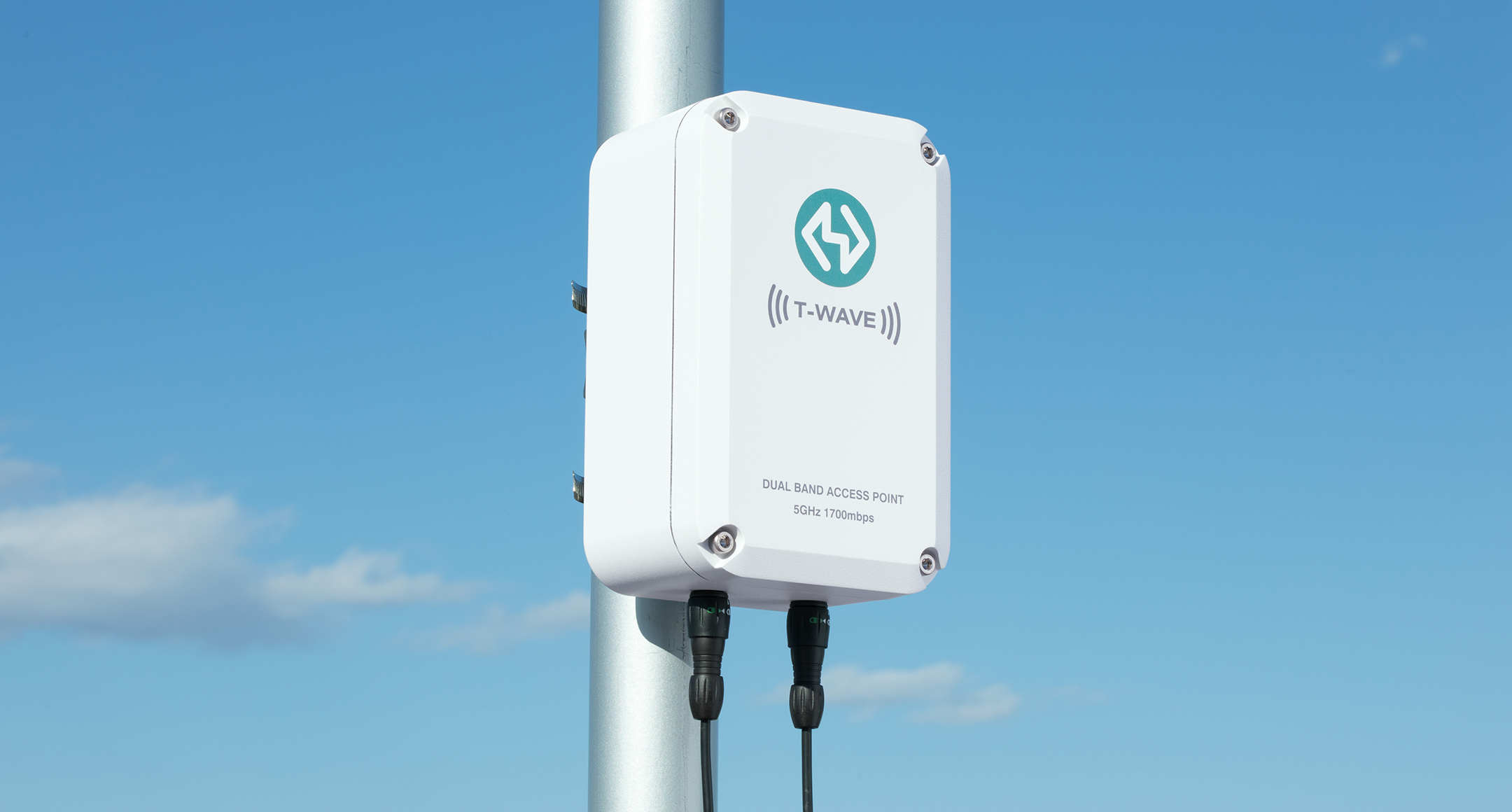

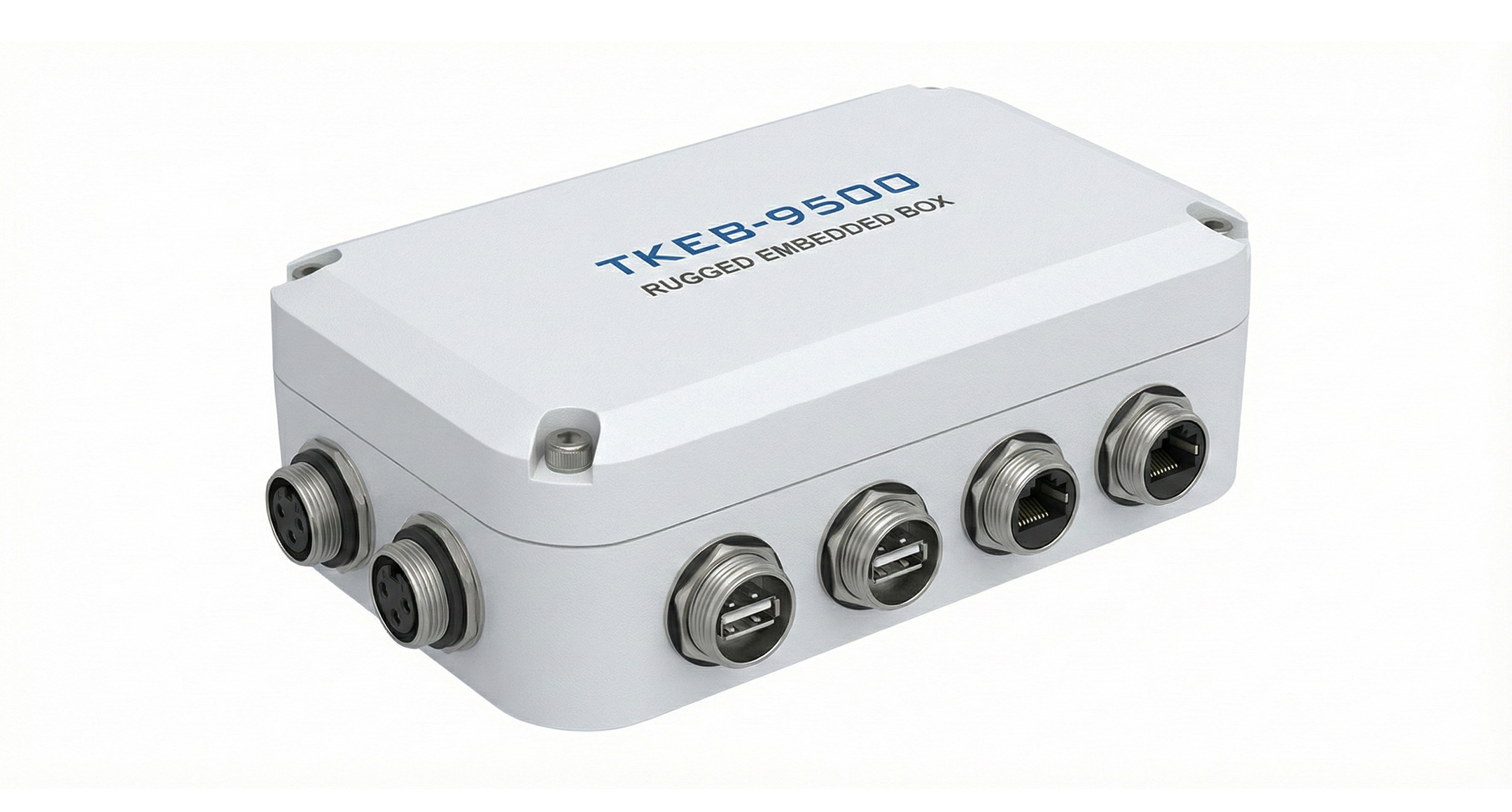

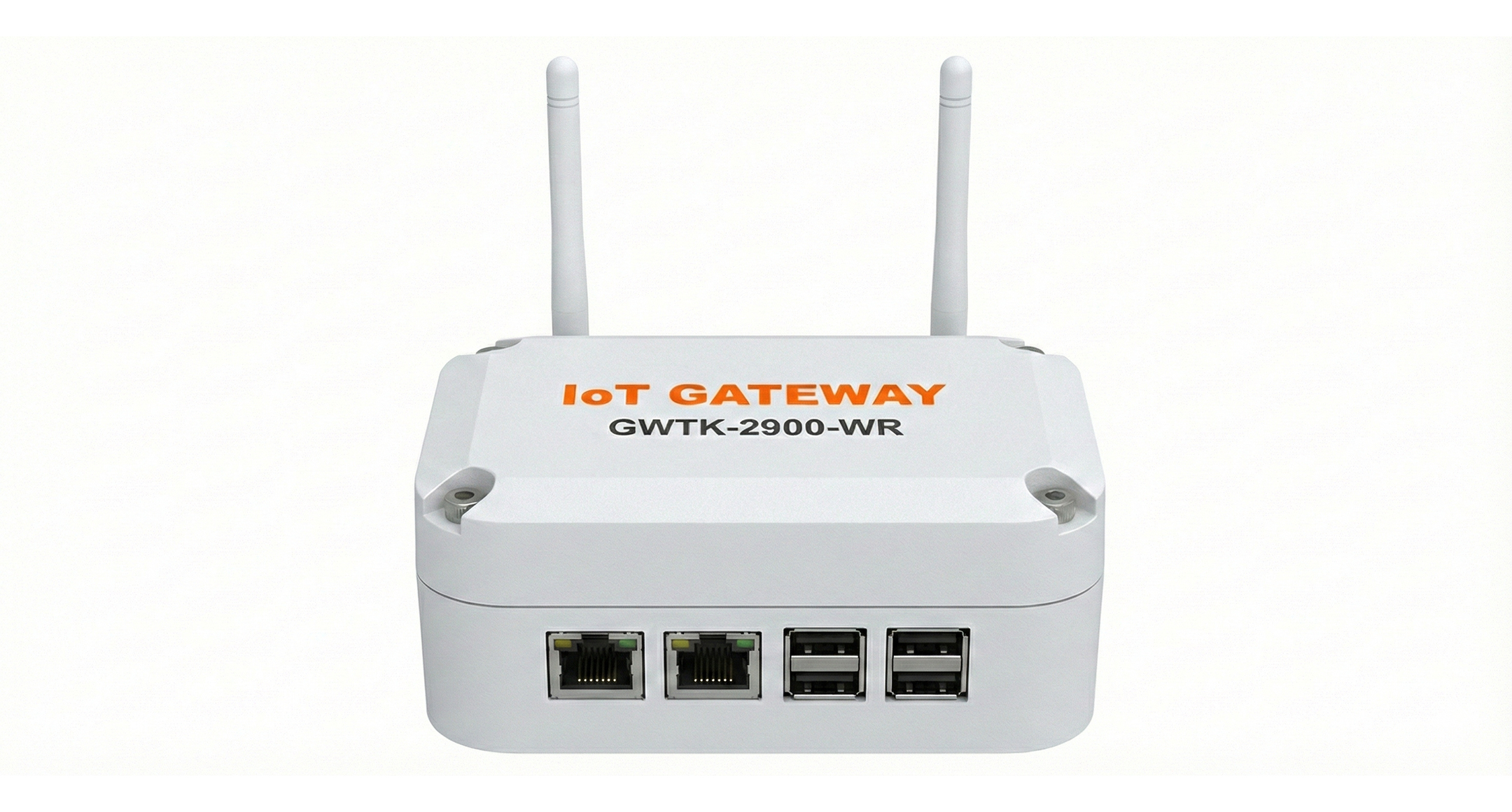

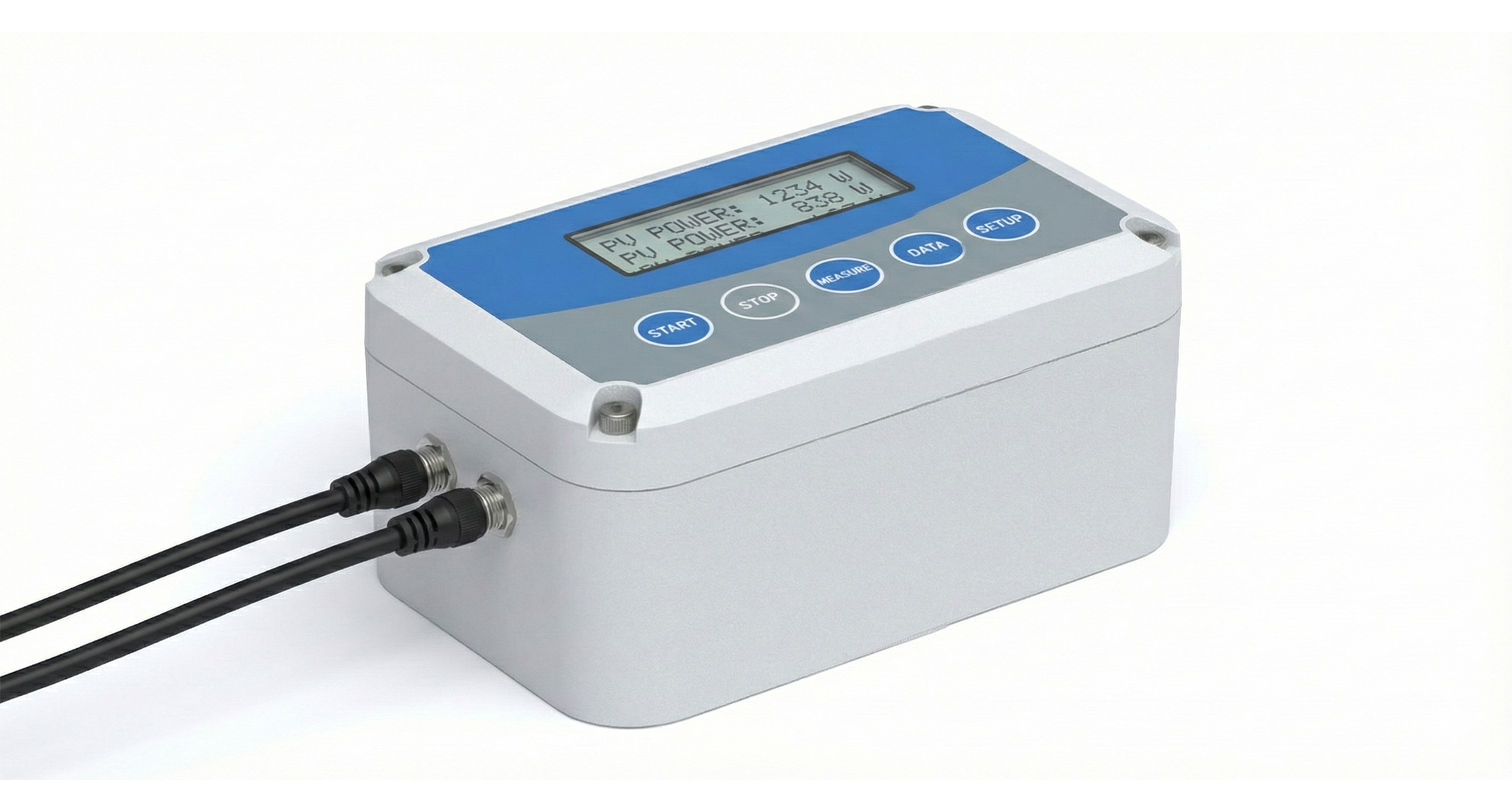

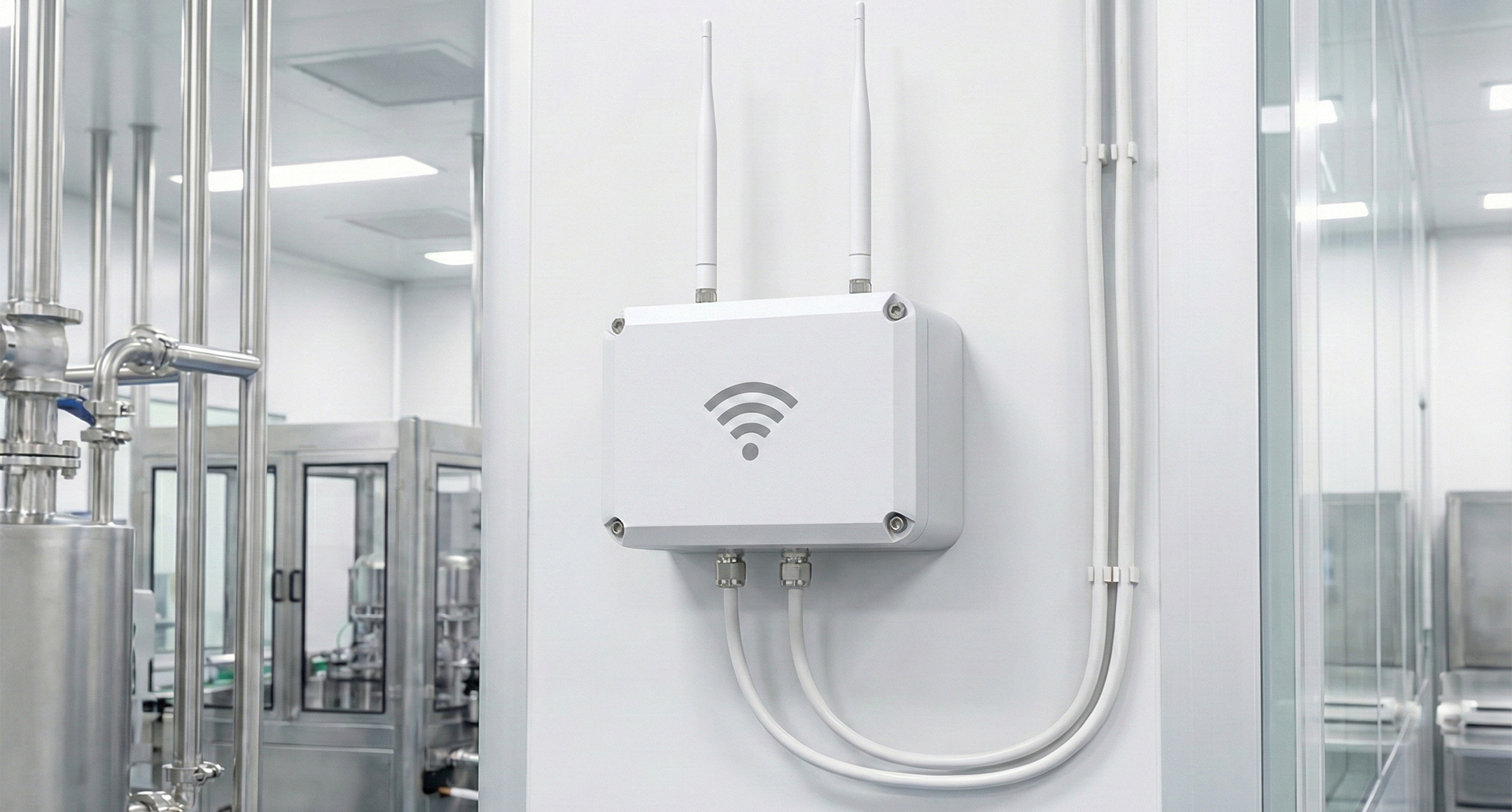

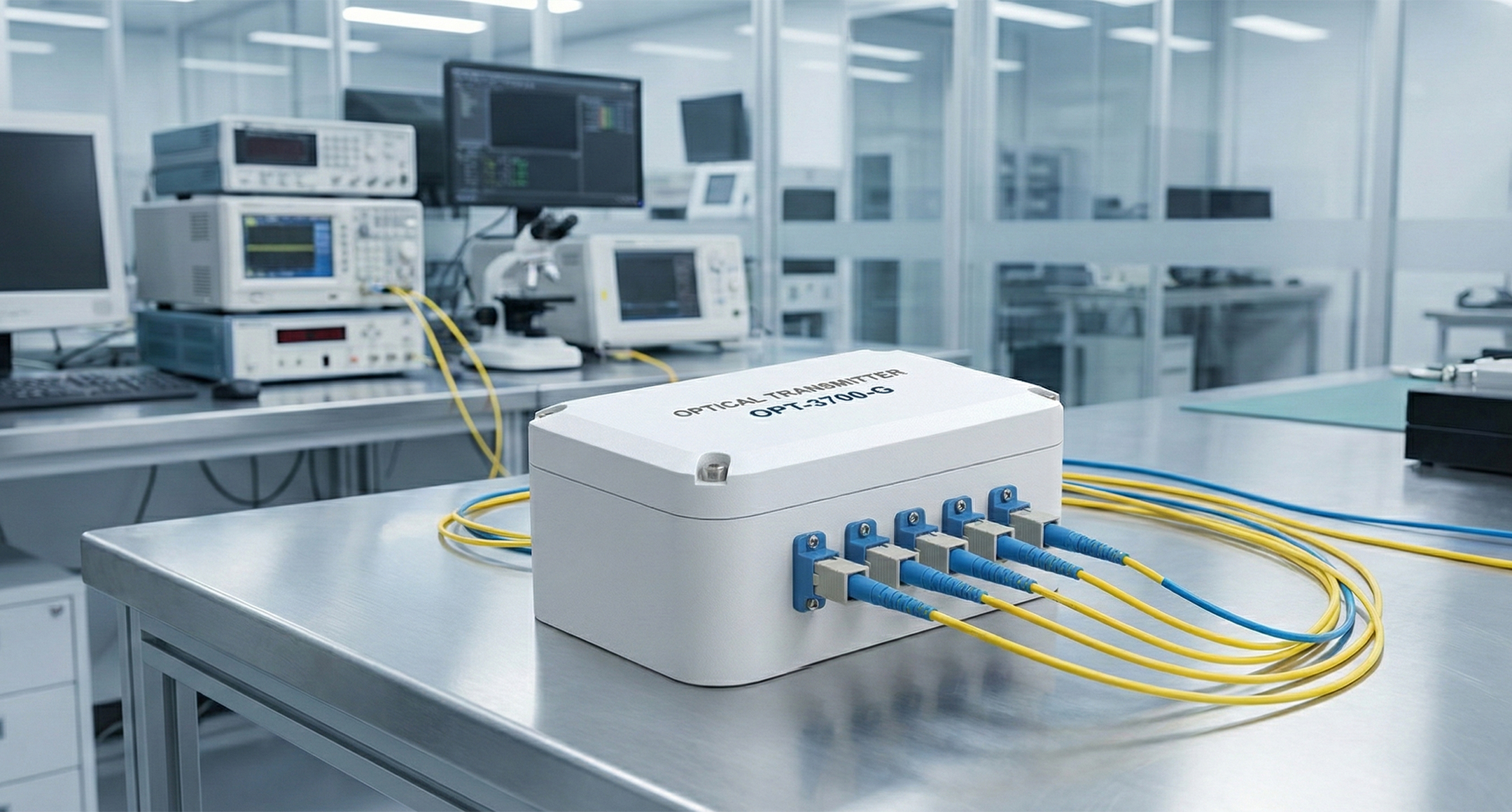

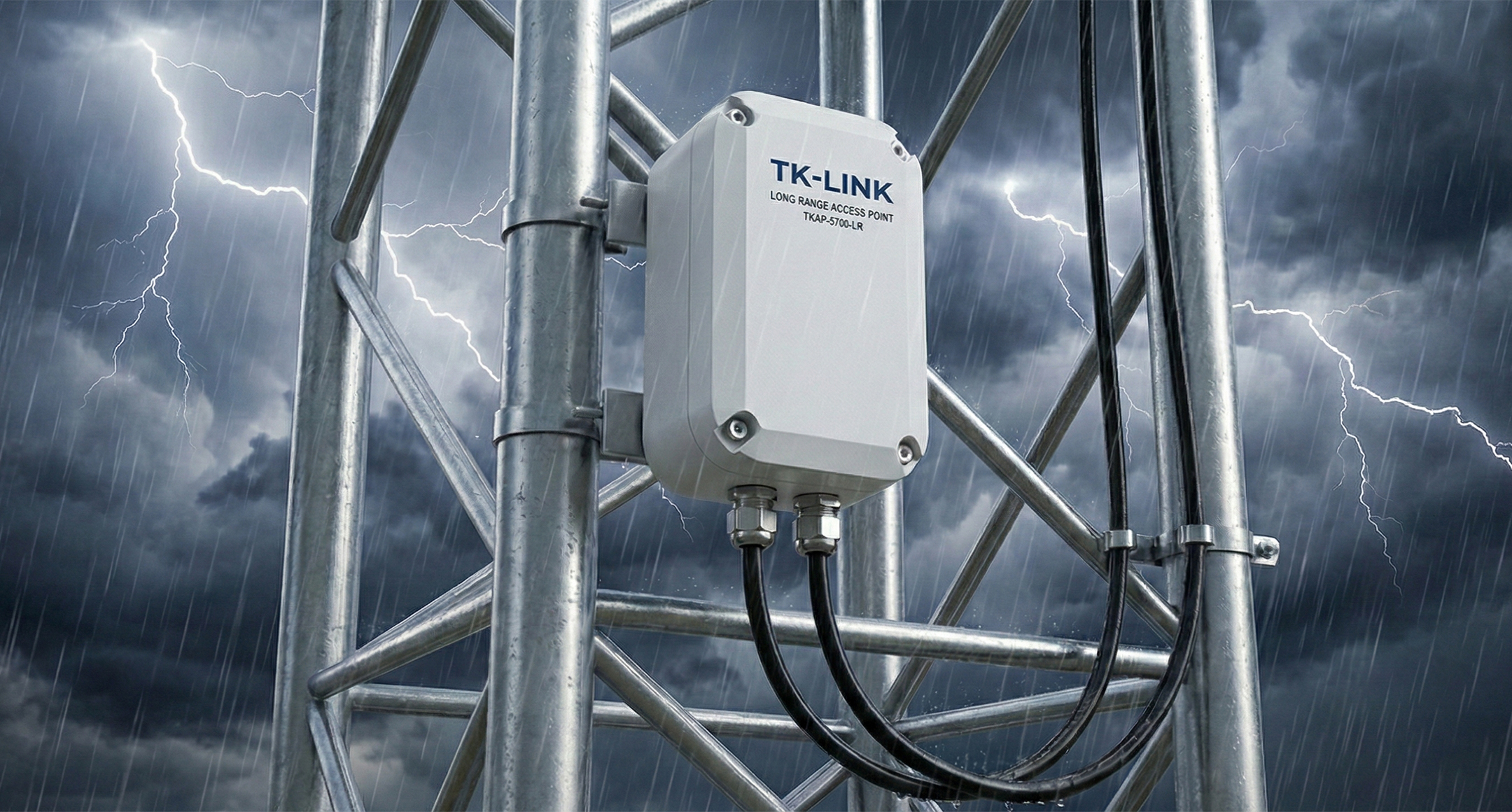

屋外通信機器、プラント制御機器、気象測定器など、厳しい環境での使用に適しています。

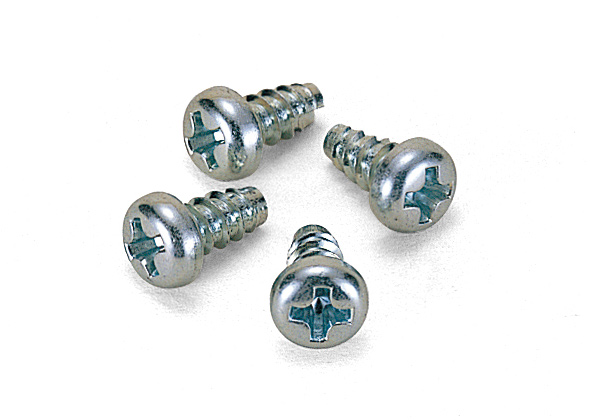

上カバービス取付部は、ビスの落下防止構造になっていますので、最初にねじ込むようにして入れて下さい。

ラインナップ：4サイズ、ホワイト色
防水保護等級 : IP68(水深1メートルで24時間水侵入が無い防水性）
使用温度範囲 : -40℃～＋105℃

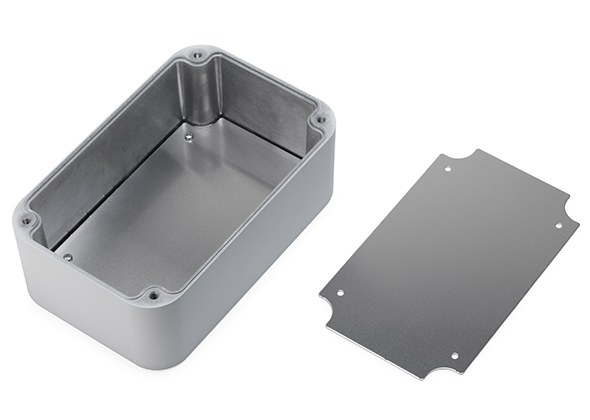

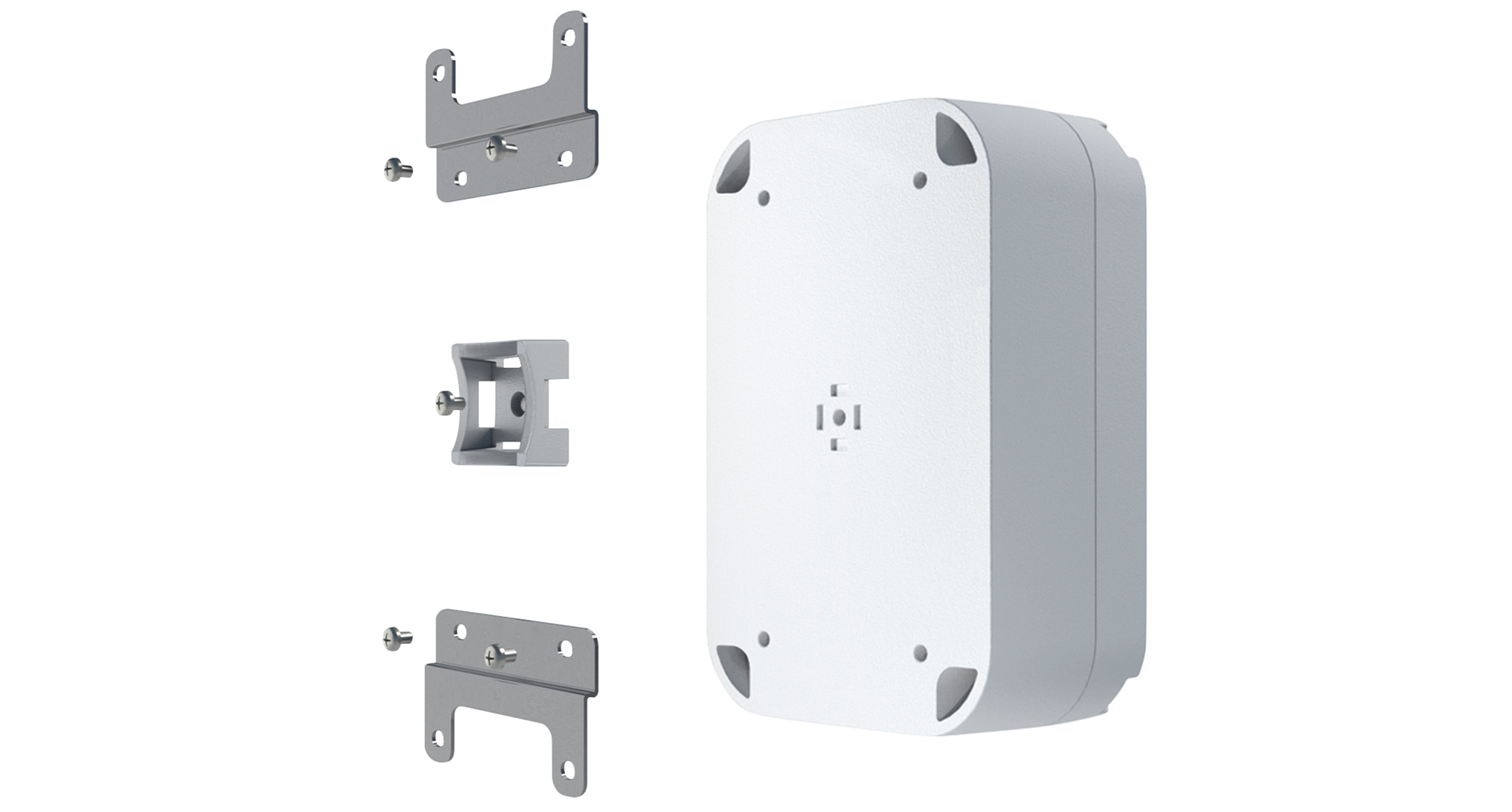

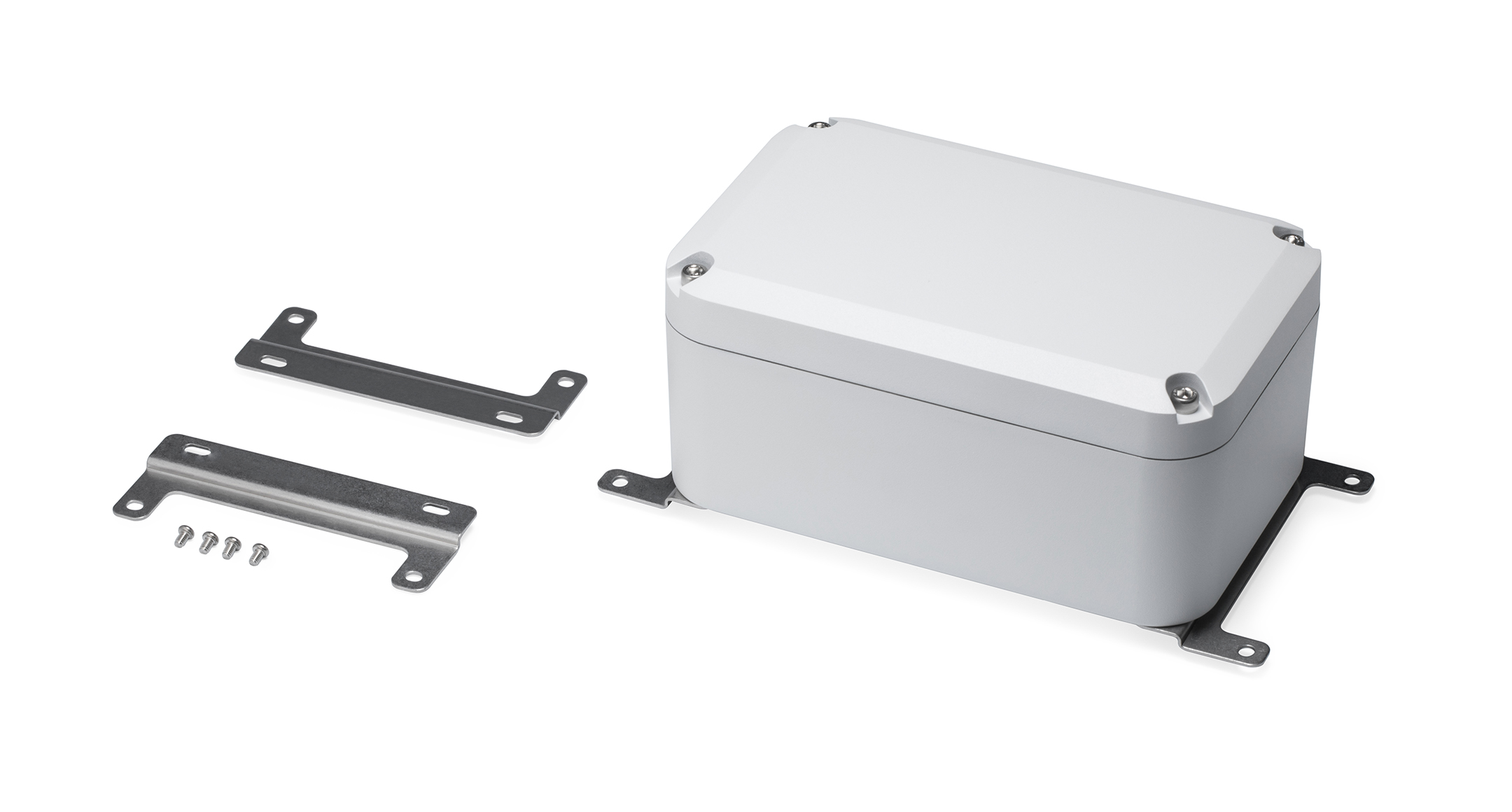

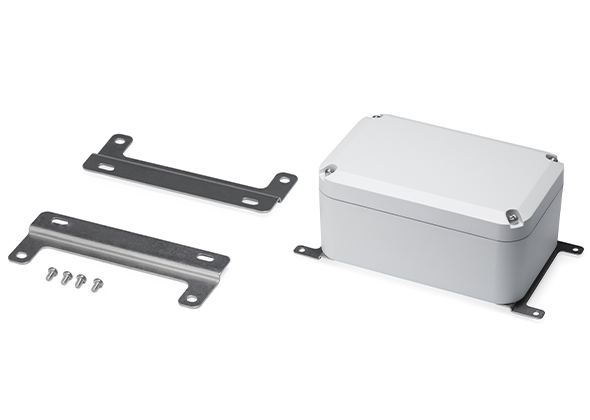

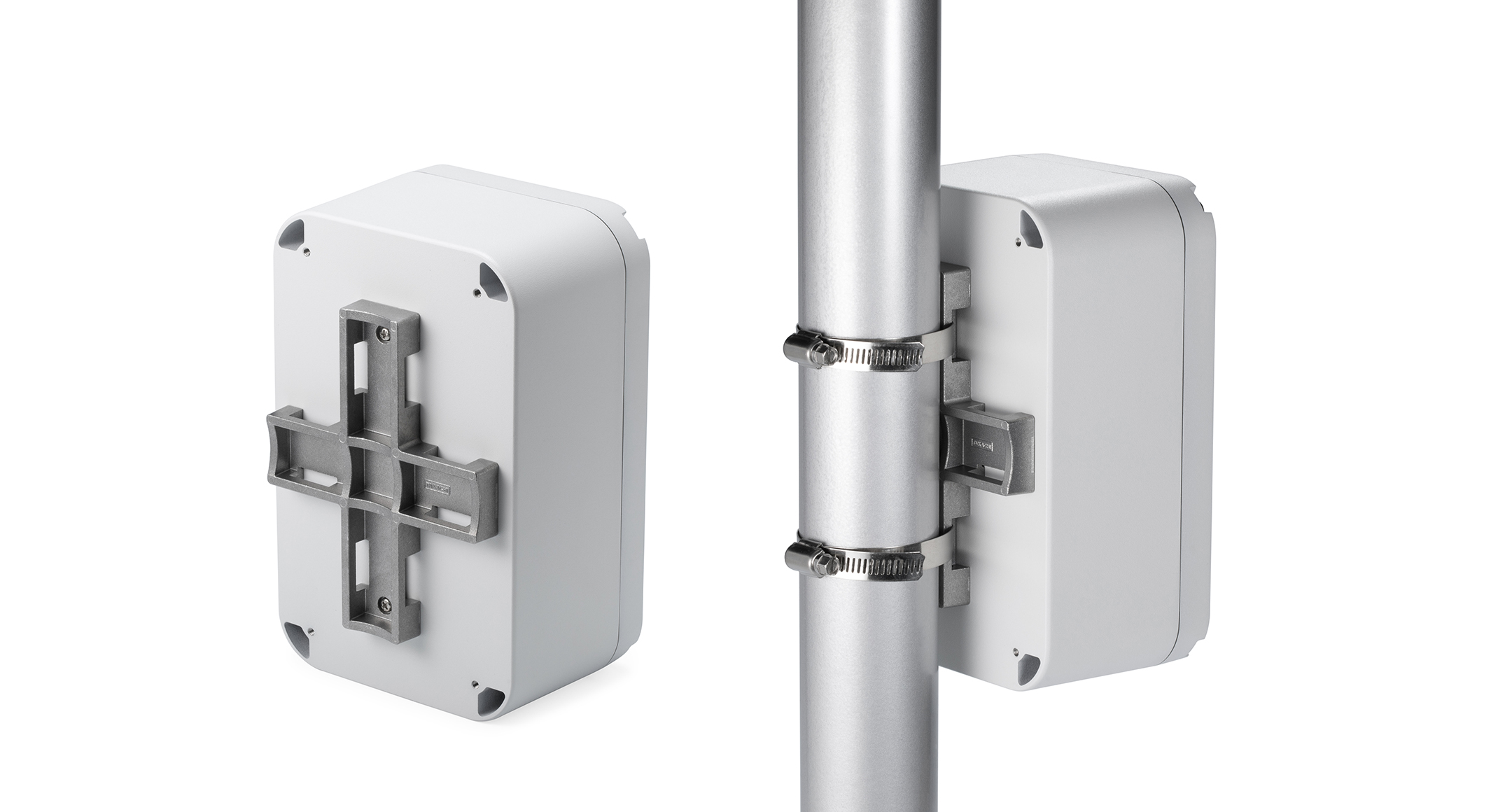

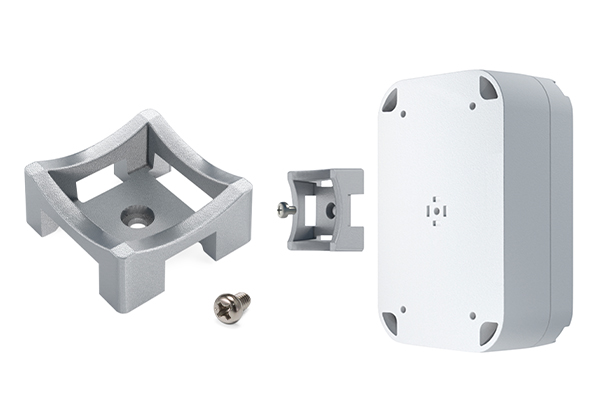

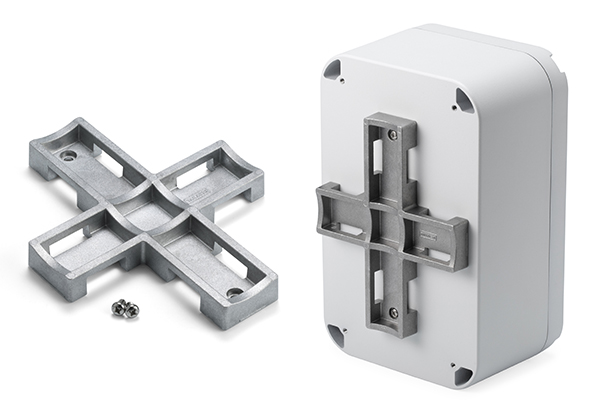

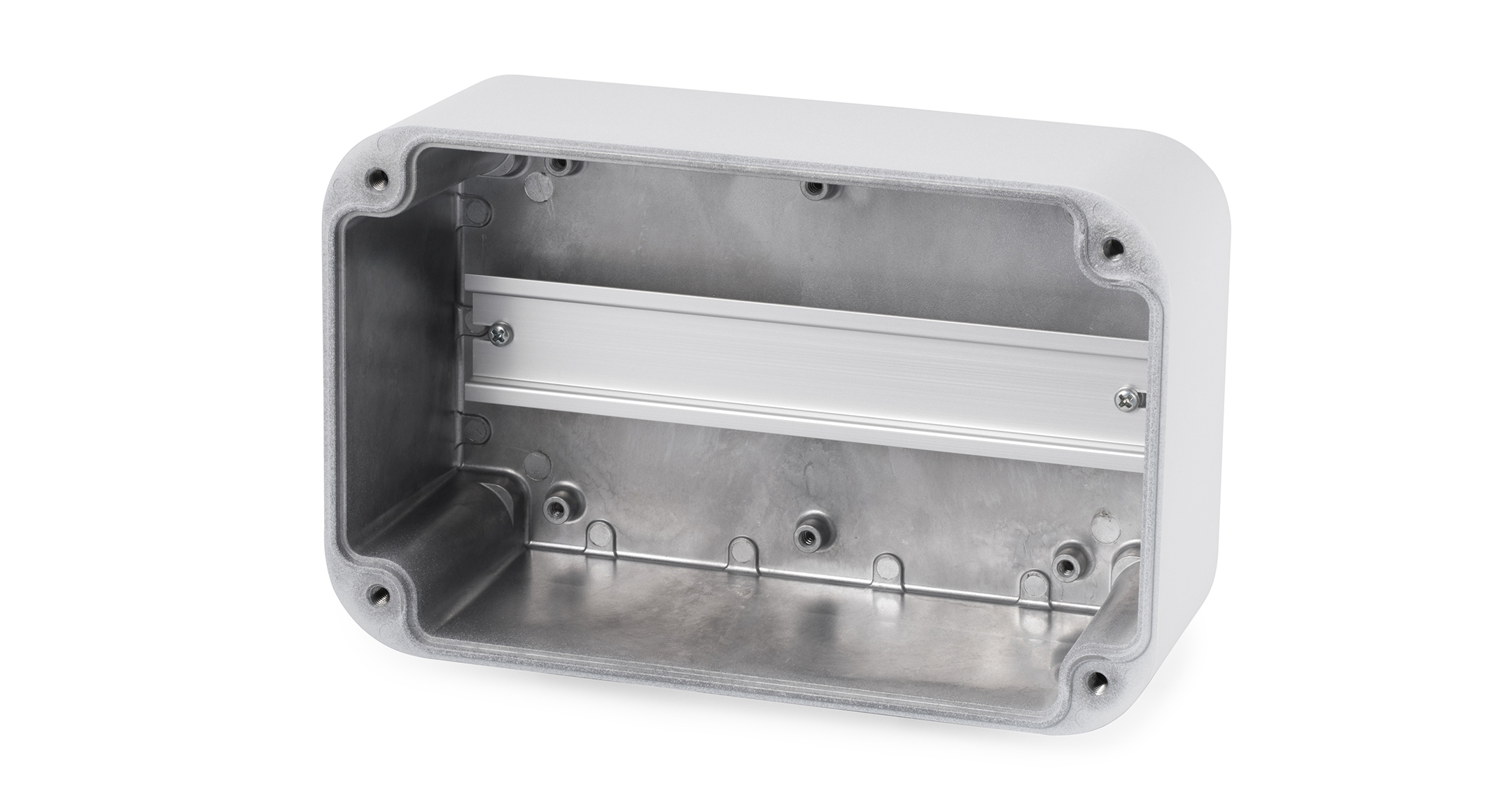

外観3Dビュー構成部品分解画像外部取付足画像ポールマウントブラケット(小)画像ポールマウントブラケット(大)画像

型番・寸法・標準価格※標準価格は目安の販売価格となります。▶︎ カスタム加工図面の描き方

型番	外寸			内寸			自重(g)	発売予定日	標準価格(税別)	PDF図	DXF図	DWG図
型番	W	H	D	w	h	d	自重(g)	発売予定日	標準価格(税別)	PDF図	DXF図	DWG図
DW10-15-6W	100	60	150	86	46	136	670	2025年11月	4350
DW10-15-9W	100	90	150	81	76	131	910	2025年9月	4810
DW14-22-7W	140	70	220	125	56	205	1245	2025年9月	6450
DW14-22-10W	140	100	220	123	86	203	1640	2025年9月	7260
