フランジ足付 IP68防水アルミケース AWシリーズ
AWシリーズ PDFカタログカテゴリ:IP68高機能型防水アルミケース、壁付型アルミボックス、ヒートシンク型防水ケース、アルミ押出材防水ケース、防水筐体

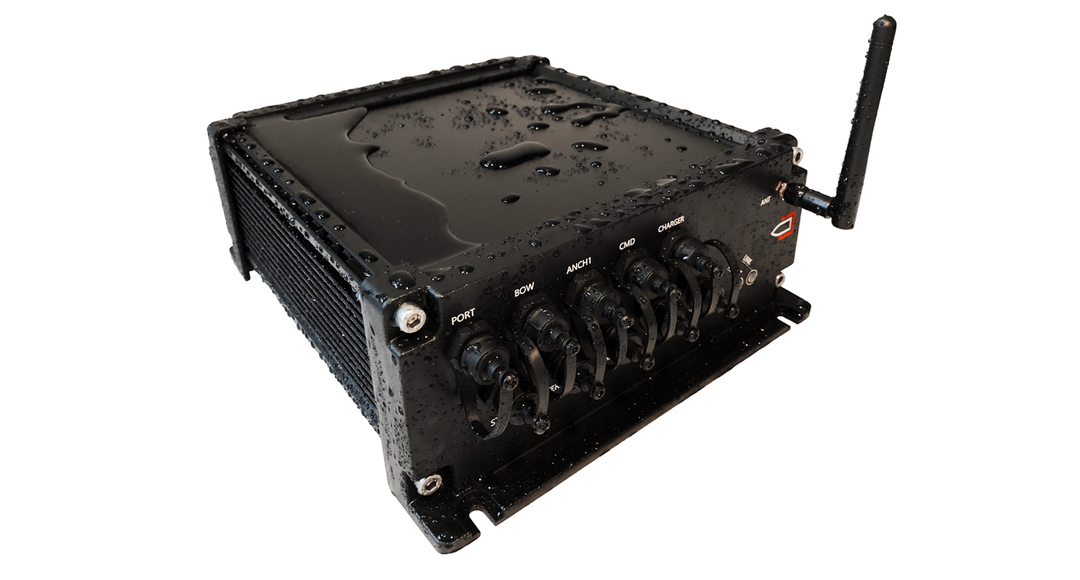

IP68の高い防水性とヒートシンクの放熱効果を兼ね備えたアルミケースです。
フランジ足付で壁付が容易です。
ボディーフレーム内部には差込溝が付いており、基板やシャーシをスライドさせ入れる事が出来ます。
屋外用LED電源装置、データロガー、コントロールボックス、屋外用通信機器などに適しています。
【ラインナップ】
全34サイズ
ノーマル型(Nタイプ)とシールド型(Eタイプ)が選択可能
色仕様:メタリックグレー/シルバー(GS)、ブラック/シルバー(BS)、ブラック/ブラック(BB)、シルバー/シルバー(SS)の4タイプが選択可能
※シルバー/シルバー(SS)は、シールド型(Eタイプ)のみの色仕様となります。
【スペック・材質】
防水保護等級 : IP68 (水深1メートルで24時間水侵入が無い防水性)
使用温度範囲 : -40℃~+105℃
主な材質:ボディーフレーム=アルミ押出材、フランジ付側板=アルミダイキャスト、防水ガスケット=シリコンゴム、取付ビス=ステンレス
【0.1mm単位でサイズ指定可能なフリーサイズ製作】
フリーサイズケース AWSシリーズは、AWシリーズと同構造で、奥行き(D寸法)が50~700mmまで0.1mm単位で指定可能です。
製作納期は、受注確認後実働2日目発送で対応しております。
フランジ足付で壁付が容易です。
ボディーフレーム内部には差込溝が付いており、基板やシャーシをスライドさせ入れる事が出来ます。
屋外用LED電源装置、データロガー、コントロールボックス、屋外用通信機器などに適しています。
【ラインナップ】
全34サイズ
ノーマル型(Nタイプ)とシールド型(Eタイプ)が選択可能
色仕様:メタリックグレー/シルバー(GS)、ブラック/シルバー(BS)、ブラック/ブラック(BB)、シルバー/シルバー(SS)の4タイプが選択可能
※シルバー/シルバー(SS)は、シールド型(Eタイプ)のみの色仕様となります。
【スペック・材質】
防水保護等級 : IP68 (水深1メートルで24時間水侵入が無い防水性)
使用温度範囲 : -40℃~+105℃
主な材質:ボディーフレーム=アルミ押出材、フランジ付側板=アルミダイキャスト、防水ガスケット=シリコンゴム、取付ビス=ステンレス
【0.1mm単位でサイズ指定可能なフリーサイズ製作】
フリーサイズケース AWSシリーズは、AWシリーズと同構造で、奥行き(D寸法)が50~700mmまで0.1mm単位で指定可能です。
製作納期は、受注確認後実働2日目発送で対応しております。
色タイプ
GSメタリックグレー/シルバー

SSシルバー/シルバー

BSブラック/シルバー

BBブラック/ブラック





型番・寸法・標準価格※標準価格は目安の販売価格となります。▶︎ カスタム加工図面の描き方
型番 | 外寸 | 内寸 | タイプ | 自重(g) | 標準価格(税別) | PDF図 | DXF図 | DWG図 | 3D CAD | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
W | H | D | w | h | d | ||||||||
AW5-4-7N□ | 54.6 | 38.6 | 65 | 36 | 15.4 | 60.4 | ノーマル | 128.5 | 2350 | DXF | DWG | STP | |
AW5-4-9N□ | 54.6 | 38.6 | 85 | 36 | 15.4 | 80.4 | ノーマル | 149 | 2410 | DXF | DWG | STP | |
AW5-4-11N□ | 54.6 | 38.6 | 110 | 36 | 15.4 | 105.4 | ノーマル | 175 | 2500 | DXF | DWG | STP | |
AW5-4-14N□ | 54.6 | 38.6 | 135 | 36 | 15.4 | 130.4 | ノーマル | 201.5 | 2580 | DXF | DWG | STP | |
AW7-7-8N□ | 65.8 | 70.8 | 80 | 37.1 | 42.1 | 75 | ノーマル | 294.5 | 3730 | DXF | DWG | STP | |
AW7-7-11N□ | 65.8 | 70.8 | 110 | 37.1 | 42.1 | 105 | ノーマル | 350 | 3910 | DXF | DWG | STP | |
AW7-7-15N□ | 65.8 | 70.8 | 150 | 37.1 | 42.1 | 145 | ノーマル | 424.5 | 4120 | DXF | DWG | STP | |
AW7-7-20N□ | 65.8 | 70.8 | 200 | 37.1 | 42.1 | 195 | ノーマル | 517 | 4430 | DXF | DWG | STP | |
AW7-7-25N□ | 65.8 | 70.8 | 250 | 37.1 | 42.1 | 245 | ノーマル | 610 | 4740 | DXF | DWG | STP | |
AW8-5-9N□ | 80.8 | 50.8 | 90 | 52.1 | 22.1 | 85 | ノーマル | 289.5 | 3620 | DXF | DWG | STP | |
AW8-5-12N□ | 80.8 | 50.8 | 115 | 52.1 | 22.1 | 110 | ノーマル | 330.5 | 3780 | DXF | DWG | STP | |
AW8-5-14N□ | 80.8 | 50.8 | 140 | 52.1 | 22.1 | 135 | ノーマル | 372 | 3880 | DXF | DWG | STP | |
AW8-5-18N□ | 80.8 | 50.8 | 175 | 52.1 | 22.1 | 170 | ノーマル | 429.5 | 4120 | DXF | DWG | STP | |
AW9-9-10N□ | 86.3 | 92 | 100 | 56.6 | 58.6 | 94 | ノーマル | 560.5 | 4960 | DXF | DWG | STP | |
AW9-9-13N□ | 86.3 | 92 | 125 | 56.6 | 58.6 | 119 | ノーマル | 633.5 | 5170 | DXF | DWG | STP | |
AW9-9-17N□ | 86.3 | 92 | 170 | 56.6 | 58.6 | 164 | ノーマル | 764.5 | 5590 | DXF | DWG | STP | |
AW9-9-22N□ | 86.3 | 92 | 220 | 56.6 | 58.6 | 214 | ノーマル | 910.5 | 6070 | DXF | DWG | STP | |
AW9-9-28N□ | 86.3 | 92 | 275 | 56.6 | 58.6 | 269 | ノーマル | 1071 | 6600 | DXF | DWG | STP | |
AW11-6-11N□ | 106.3 | 62 | 110 | 76.6 | 27.6 | 104 | ノーマル | 526.5 | 4860 | DXF | DWG | STP | |
AW11-6-15N□ | 106.3 | 62 | 150 | 76.6 | 27.6 | 144 | ノーマル | 625 | 5160 | DXF | DWG | STP | |
AW11-6-19N□ | 106.3 | 62 | 190 | 76.6 | 27.6 | 184 | ノーマル | 723.5 | 5440 | DXF | DWG | STP | |
AW11-6-24N□ | 106.3 | 62 | 240 | 76.6 | 27.6 | 234 | ノーマル | 847 | 5940 | DXF | DWG | STP | |
AW12-8-11N□ | 120 | 77 | 105 | 90.3 | 43.4 | 99 | ノーマル | 614.5 | 4210 | DXF | DWG | STP | |
AW12-8-14N□ | 120 | 77 | 140 | 90.3 | 43.4 | 134 | ノーマル | 720.5 | 4530 | DXF | DWG | STP | |
AW12-8-17N□ | 120 | 77 | 179.5 | 90.3 | 43.4 | 173.5 | ノーマル | 840 | 4970 | DXF | DWG | STP | |
AW12-8-22N□ | 120 | 77 | 215 | 90.3 | 43.4 | 209 | ノーマル | 947.5 | 5510 | DXF | DWG | STP | |
AW16-9-14N□ | 156.3 | 87 | 135 | 126.6 | 52.6 | 129 | ノーマル | 945.5 | 6740 | DXF | DWG | STP | |
AW16-9-18N□ | 156.3 | 87 | 175 | 126.6 | 52.6 | 169 | ノーマル | 1092.5 | 7160 | DXF | DWG | STP | |
AW16-9-23N□ | 156.3 | 87 | 225 | 126.6 | 52.6 | 219 | ノーマル | 1275.5 | 7760 | DXF | DWG | STP | |
AW16-9-28N□ | 156.3 | 87 | 275 | 126.6 | 52.6 | 269 | ノーマル | 1459 | 8430 | DXF | DWG | STP | |
AW21-9-17N□ | 206.3 | 87 | 170 | 174.1 | 52.6 | 164 | ノーマル | 1303 | 7650 | DXF | DWG | STP | |
AW21-9-21N□ | 206.3 | 87 | 210 | 174.1 | 52.6 | 204 | ノーマル | 1473.5 | 8060 | DXF | DWG | STP | |
AW21-9-26N□ | 206.3 | 87 | 260 | 174.1 | 52.6 | 254 | ノーマル | 1686.5 | 8700 | DXF | DWG | STP | |
AW21-9-31N□ | 206.3 | 87 | 310 | 174.1 | 52.6 | 304 | ノーマル | 1889.5 | 9720 | DXF | DWG | STP | |
AW5-4-7E□ | 54.6 | 38.6 | 65 | 36 | 15.4 | 60.4 | シールド | 128.5 | 2350 | DXF | DWG | STP | |
AW5-4-9E□ | 54.6 | 38.6 | 85 | 36 | 15.4 | 80.4 | シールド | 149 | 2410 | DXF | DWG | STP | |
AW5-4-11E□ | 54.6 | 38.6 | 110 | 36 | 15.4 | 105.4 | シールド | 175 | 2500 | DXF | DWG | STP | |
AW5-4-14E□ | 54.6 | 38.6 | 135 | 36 | 15.4 | 130.4 | シールド | 201.5 | 2580 | DXF | DWG | STP | |
AW7-7-8E□ | 65.8 | 70.8 | 80 | 37.1 | 42.1 | 75 | シールド | 294.5 | 3730 | DXF | DWG | STP | |
AW7-7-11E□ | 65.8 | 70.8 | 110 | 37.1 | 42.1 | 105 | シールド | 350 | 3910 | DXF | DWG | STP | |
AW7-7-15E□ | 65.8 | 70.8 | 150 | 37.1 | 42.1 | 145 | シールド | 424.5 | 4120 | DXF | DWG | STP | |
AW7-7-20E□ | 65.8 | 70.8 | 200 | 37.1 | 42.1 | 195 | シールド | 517 | 4430 | DXF | DWG | STP | |
AW7-7-25E□ | 65.8 | 70.8 | 250 | 37.1 | 42.1 | 245 | シールド | 610 | 4740 | DXF | DWG | STP | |
AW8-5-9E□ | 80.8 | 50.8 | 90 | 52.1 | 22.1 | 85 | シールド | 289.5 | 3620 | DXF | DWG | STP | |
AW8-5-12E□ | 80.8 | 50.8 | 115 | 52.1 | 22.1 | 110 | シールド | 330.5 | 3780 | DXF | DWG | STP | |
AW8-5-14E□ | 80.8 | 50.8 | 140 | 52.1 | 22.1 | 135 | シールド | 372 | 3880 | DXF | DWG | STP | |
AW8-5-18E□ | 80.8 | 50.8 | 175 | 52.1 | 22.1 | 170 | シールド | 429.5 | 4120 | DXF | DWG | STP | |
AW9-9-10E□ | 86.3 | 92 | 100 | 56.6 | 58.6 | 94 | シールド | 560.5 | 4960 | DXF | DWG | STP | |
AW9-9-13E□ | 86.3 | 92 | 125 | 56.6 | 58.6 | 119 | シールド | 633.5 | 5170 | DXF | DWG | STP | |
AW9-9-17E□ | 86.3 | 92 | 170 | 56.6 | 58.6 | 164 | シールド | 764.5 | 5590 | DXF | DWG | STP | |
AW9-9-22E□ | 86.3 | 92 | 220 | 56.6 | 58.6 | 214 | シールド | 910.5 | 6070 | DXF | DWG | STP | |
AW9-9-28E□ | 86.3 | 92 | 275 | 56.6 | 58.6 | 269 | シールド | 1071 | 6600 | DXF | DWG | STP | |
AW11-6-11E□ | 106.3 | 62 | 110 | 76.6 | 27.6 | 104 | シールド | 526.5 | 4860 | DXF | DWG | STP | |
AW11-6-15E□ | 106.3 | 62 | 150 | 76.6 | 27.6 | 144 | シールド | 625 | 5160 | DXF | DWG | STP | |
AW11-6-19E□ | 106.3 | 62 | 190 | 76.6 | 27.6 | 184 | シールド | 723.5 | 5440 | DXF | DWG | STP | |
AW11-6-24E□ | 106.3 | 62 | 240 | 76.6 | 27.6 | 234 | シールド | 847 | 5940 | DXF | DWG | STP | |
AW12-8-11E□ | 120 | 77 | 105 | 90.3 | 43.4 | 99 | シールド | 614.5 | 4210 | DXF | DWG | STP | |
AW12-8-14E□ | 120 | 77 | 140 | 90.3 | 43.4 | 134 | シールド | 720.5 | 4530 | DXF | DWG | STP | |
AW12-8-17E□ | 120 | 77 | 179.5 | 90.3 | 43.4 | 173.5 | シールド | 840 | 4970 | DXF | DWG | STP | |
AW12-8-22E□ | 120 | 77 | 215 | 90.3 | 43.4 | 209 | シールド | 947.5 | 5510 | DXF | DWG | STP | |
AW16-9-14E□ | 156.3 | 87 | 135 | 126.6 | 52.6 | 129 | シールド | 945.5 | 6740 | DXF | DWG | STP | |
AW16-9-18E□ | 156.3 | 87 | 175 | 126.6 | 52.6 | 169 | シールド | 1092.5 | 7160 | DXF | DWG | STP | |
AW16-9-23E□ | 156.3 | 87 | 225 | 126.6 | 52.6 | 219 | シールド | 1275.5 | 7760 | DXF | DWG | STP | |
AW16-9-28E□ | 156.3 | 87 | 275 | 126.6 | 52.6 | 269 | シールド | 1459 | 8430 | DXF | DWG | STP | |
AW21-9-17E□ | 206.3 | 87 | 170 | 174.1 | 52.6 | 164 | シールド | 1303 | 7650 | DXF | DWG | STP | |
AW21-9-21E□ | 206.3 | 87 | 210 | 174.1 | 52.6 | 204 | シールド | 1473.5 | 8060 | DXF | DWG | STP | |
AW21-9-26E□ | 206.3 | 87 | 260 | 174.1 | 52.6 | 254 | シールド | 1686.5 | 8700 | DXF | DWG | STP | |
AW21-9-31E□ | 206.3 | 87 | 310 | 174.1 | 52.6 | 304 | シールド | 1889.5 | 9720 | DXF | DWG | STP |
取付ベース(別売) | 標準価格(税別) | PDF図 | DXF図 | DWG図 |
---|---|---|---|---|
AWC5-7 | 270 | DXF | DWG | |
AWC5-9 | 270 | DXF | DWG | |
AWC5-11 | 300 | DXF | DWG | |
AWC5-14 | 310 | DXF | DWG | |
AWC7-8 | 340 | DXF | DWG | |
AWC7-11 | 380 | DXF | DWG | |
AWC7-15 | 410 | DXF | DWG | |
AWC7-20 | 460 | DXF | DWG | |
AWC7-25 | 510 | DXF | DWG | |
AWC8-9 | 400 | DXF | DWG | |
AWC8-12 | 440 | DXF | DWG | |
AWC8-14 | 470 | DXF | DWG | |
AWC8-18 | 510 | DXF | DWG | |
AWC9-10 | 410 | DXF | DWG | |
AWC9-13 | 460 | DXF | DWG | |
AWC9-17 | 520 | DXF | DWG | |
AWC9-22 | 590 | DXF | DWG | |
AWC9-28 | 670 | DXF | DWG | |
AWC11-11 | 500 | DXF | DWG | |
AWC11-15 | 550 | DXF | DWG | |
AWC11-19 | 610 | DXF | DWG | |
AWC11-24 | 700 | DXF | DWG | |
AWC12-11 | 510 | DXF | DWG | |
AWC12-14 | 550 | DXF | DWG | |
AWC12-17 | 640 | DXF | DWG | |
AWC12-22 | 680 | DXF | DWG | |
AWC16-14 | 610 | DXF | DWG | |
AWC16-18 | 710 | DXF | DWG | |
AWC16-23 | 840 | DXF | DWG | |
AWC16-28 | 970 | DXF | DWG | |
AWC21-17 | 810 | DXF | DWG | |
AWC21-21 | 960 | DXF | DWG | |
AWC21-26 | 1090 | DXF | DWG | |
AWC21-31 | 1320 | DXF | DWG | |
AWC5-7 | 270 | DXF | DWG | |
AWC5-9 | 270 | DXF | DWG | |
AWC5-11 | 300 | DXF | DWG | |
AWC5-14 | 310 | DXF | DWG | |
AWC7-8 | 340 | DXF | DWG | |
AWC7-11 | 380 | DXF | DWG | |
AWC7-15 | 410 | DXF | DWG | |
AWC7-20 | 460 | DXF | DWG | |
AWC7-25 | 510 | DXF | DWG | |
AWC8-9 | 400 | DXF | DWG | |
AWC8-12 | 440 | DXF | DWG | |
AWC8-14 | 470 | DXF | DWG | |
AWC8-18 | 510 | DXF | DWG | |
AWC9-10 | 410 | DXF | DWG | |
AWC9-13 | 460 | DXF | DWG | |
AWC9-17 | 520 | DXF | DWG | |
AWC9-22 | 590 | DXF | DWG | |
AWC9-28 | 670 | DXF | DWG | |
AWC11-11 | 500 | DXF | DWG | |
AWC11-15 | 550 | DXF | DWG | |
AWC11-19 | 610 | DXF | DWG | |
AWC11-24 | 700 | DXF | DWG | |
AWC12-11 | 510 | DXF | DWG | |
AWC12-14 | 550 | DXF | DWG | |
AWC12-17 | 640 | DXF | DWG | |
AWC12-22 | 680 | DXF | DWG | |
AWC16-14 | 610 | DXF | DWG | |
AWC16-18 | 710 | DXF | DWG | |
AWC16-23 | 840 | DXF | DWG | |
AWC16-28 | 970 | DXF | DWG | |
AWC21-17 | 810 | DXF | DWG | |
AWC21-21 | 960 | DXF | DWG | |
AWC21-26 | 1090 | DXF | DWG | |
AWC21-31 | 1320 | DXF | DWG |
