IP67防水アルミケース AWNシリーズ

AWNシリーズ PDFカタログ

カテゴリ:IP67高機能型防水アルミケース、ヒートシンク型防水ケース、放熱型防水ボックス、アルミ押出材防水ケース、防水筐体

IP67防水アルミケース AWNシリーズの画像
IP67防水アルミケース AWNシリーズの画像
IP67防水アルミケース AWNシリーズの画像
IP67防水アルミケース AWNシリーズの画像
IP67防水アルミケース AWNシリーズの画像
IP67防水アルミケース AWNシリーズの画像
IP67防水アルミケース AWNシリーズの画像
IP67防水アルミケース AWNシリーズの画像
IP67防水アルミケース AWNシリーズの画像
IP67防水アルミケース AWNシリーズの画像
IP67防水アルミケース AWNシリーズの画像
IP67防水アルミケース AWNシリーズの画像
IP67防水アルミケース AWNシリーズの画像
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
プラスチックケース・ボックス画像1
IP67の高い防水性とヒートシンクの放熱効果を兼ね備えたアルミケースです。
ボディーフレームはヒートシンク形状のアルミ押出材で、パネルはアルミダイキャスト製の為、とても頑丈な構造です。
ボディーフレーム内部には差込溝が付いており、基板やシャーシをスライドさせ入れる事が出来ます。

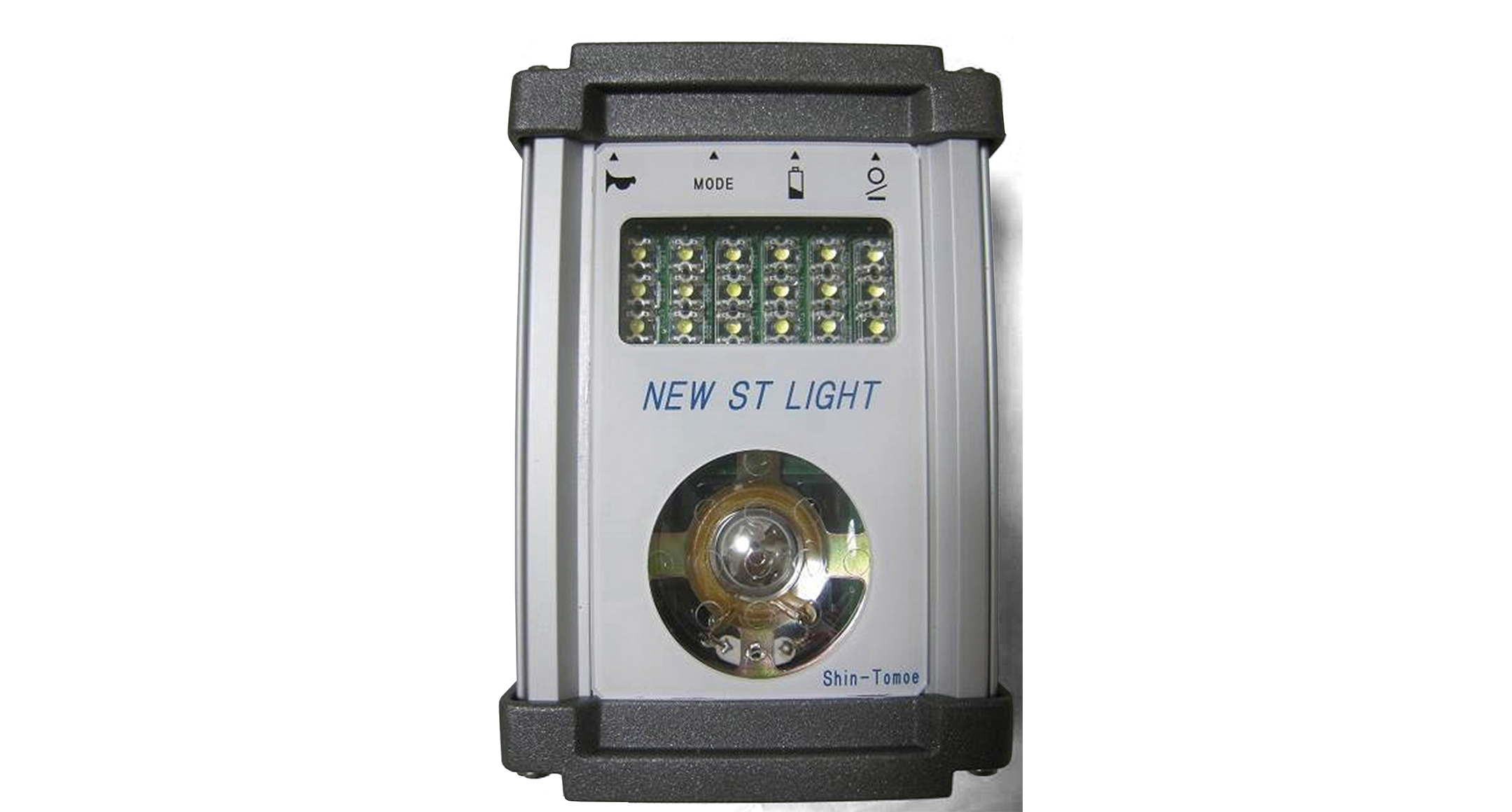

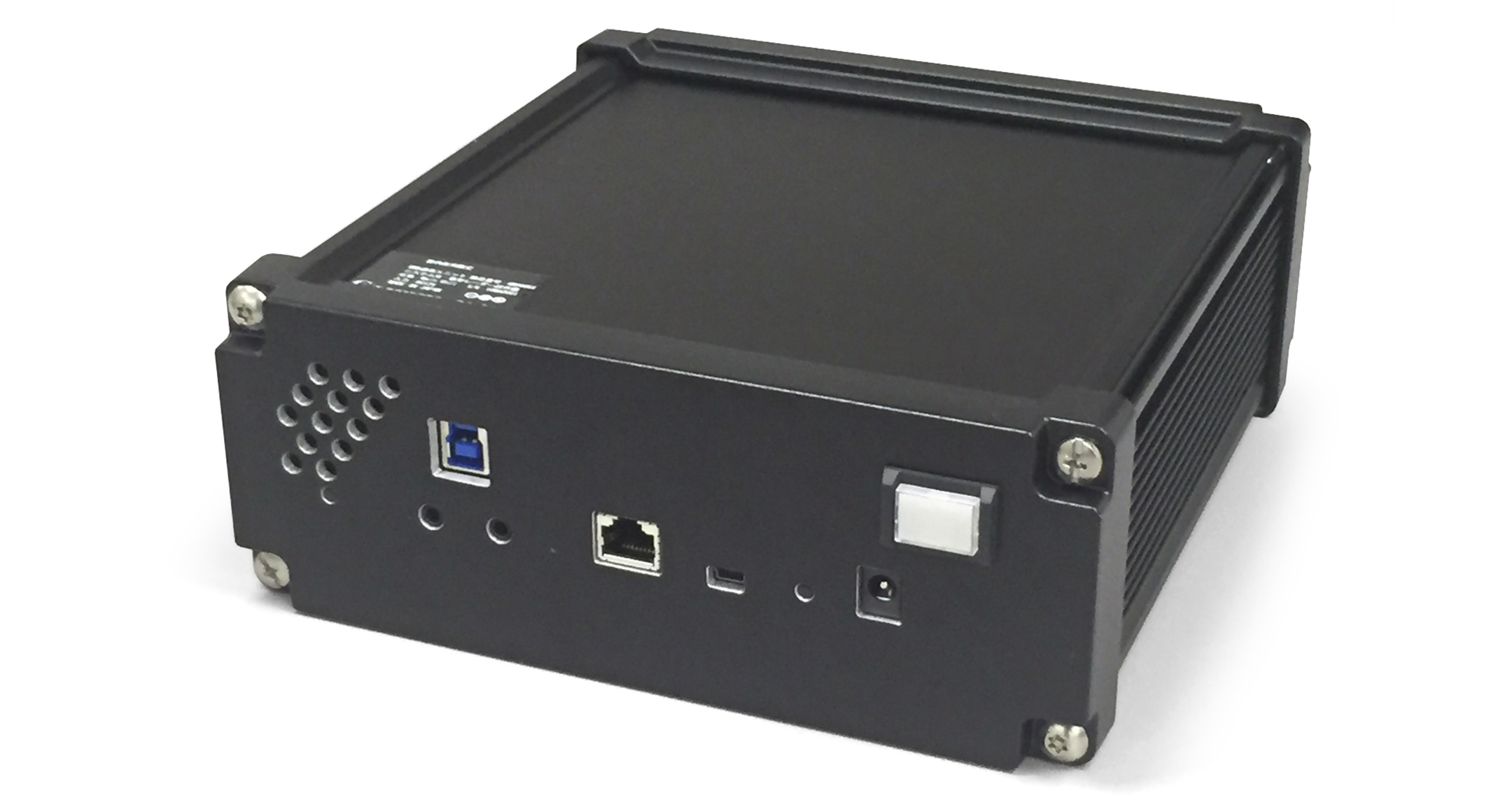

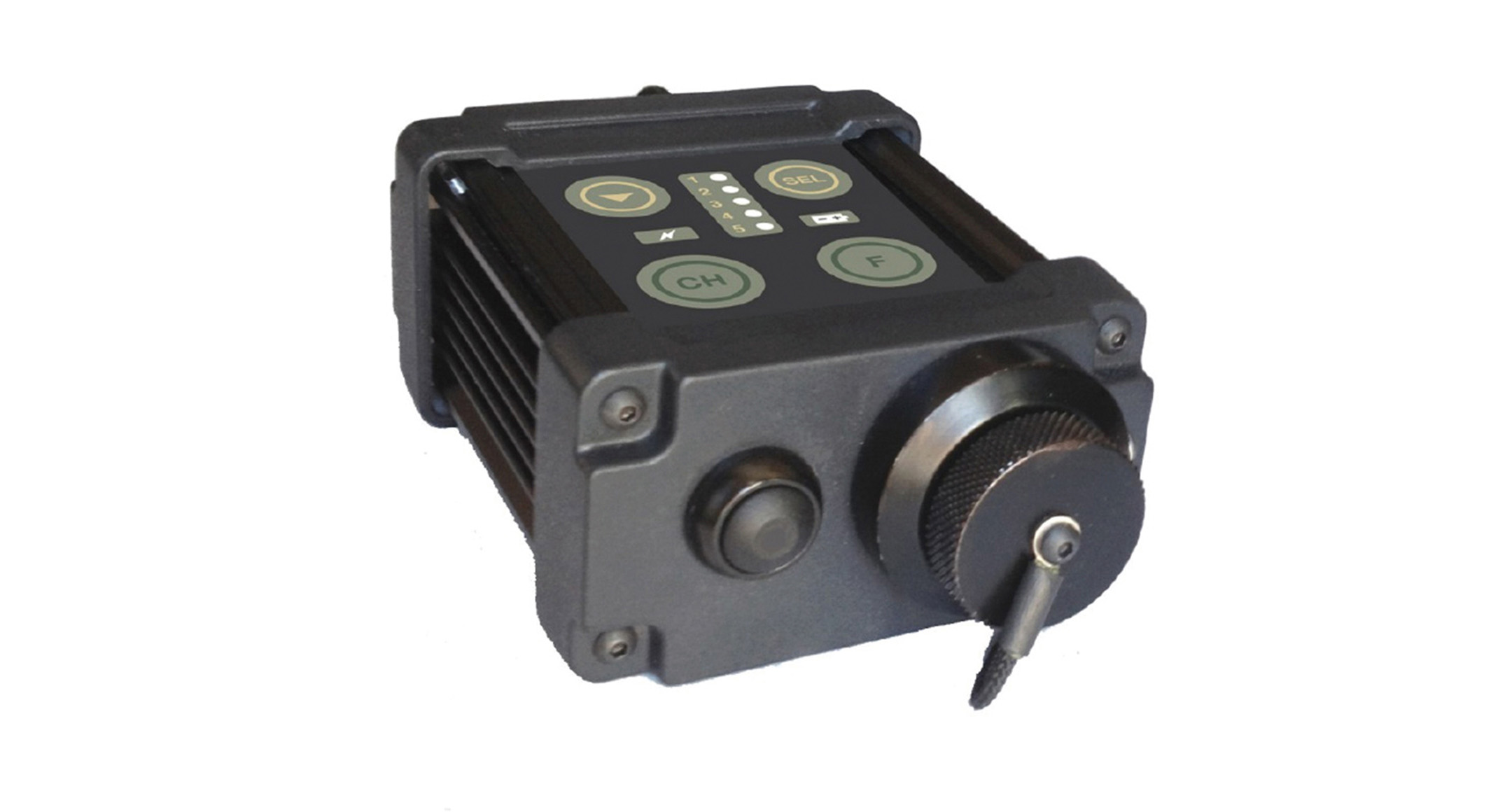

測定器、電源装置、データロガー、コントロールボックス、産業用カメラなどにご利用頂けます

【ラインナップ】
全34サイズ
ノーマル型(Nタイプ)とシールド型(Eタイプ)が選択可能
色仕様:色仕様:メタリックグレー/シルバー(GS)、ブラック/シルバー(BS)、ブラック/ブラック(BB)、シルバー/シルバー(SS)の4タイプが選択可能
※シルバー/シルバー(SS)は、シールド型(Eタイプ)のみの色仕様となります。

【スペック・材質】
防水保護等級 : IP67 (水深1メートルで30分間水侵入が無い防水性)
使用温度範囲 : -40℃~+105℃
主な材質:ボディーフレーム=アルミ押出材、フランジ付側板=アルミダイキャスト、防水ガスケット=シリコンゴム、取付ビス=ステンレス

【1mm単位でサイズ指定可能なフリーサイズ製作】
フリーサイズケース AWNSシリーズは、AWNシリーズと同構造で、奥行き(D寸法)が50~700mmまで1mm単位で指定可能です。
製作納期は、受注確認後実働2日目発送で対応しております。

色タイプ

GSメタリックグレー/シルバー

IP67防水アルミケース AWNシリーズ:メタリックグレー/シルバーの画像

SSシルバー/シルバー

IP67防水アルミケース AWNシリーズ:シルバー/シルバーの画像

BSブラック/シルバー

IP67防水アルミケース AWNシリーズ:ブラック/シルバーの画像

BBブラック/ブラック

IP67防水アルミケース AWNシリーズ:ブラック/ブラックの画像
IP67防水アルミケース AWNシリーズ:メタリックグレー/シルバーの画像
IP67防水アルミケース AWNシリーズ:シルバー/シルバーの画像
IP67防水アルミケース AWNシリーズ:ブラック/シルバーの画像
IP67防水アルミケース AWNシリーズ:ブラック/ブラックの画像

型番・寸法・標準価格

型番 外寸 内寸 タイプ 自重(g) 標準価格 PDF図 DXF図 DWG図
W H D w h d
AWN5-4-7N□□ 54.6 34.6 65 31.2 14.7 60.4 ノーマル 118.5 2020 PDF DXF DWG
AWN5-4-9N□□ 54.6 34.6 85 31.2 14.7 80.4 ノーマル 139 2070 PDF DXF DWG
AWN5-4-11N□□ 54.6 34.6 110 31.2 14.7 105.4 ノーマル 165 2140 PDF DXF DWG
AWN5-4-14N□□ 54.6 34.6 135 31.2 14.7 130.4 ノーマル 191.5 2190 PDF DXF DWG
AWN7-7-8N□□ 65.8 65.8 80 40.8 30.8 75 ノーマル 272.5 2680 PDF DXF DWG
AWN7-7-11N□□ 65.8 65.8 110 40.8 30.8 105 ノーマル 328 2820 PDF DXF DWG
AWN7-7-15N□□ 65.8 65.8 150 40.8 30.8 145 ノーマル 402.5 2970 PDF DXF DWG
AWN7-7-20N□□ 65.8 65.8 200 40.8 30.8 195 ノーマル 495 3210 PDF DXF DWG
AWN7-7-25N□□ 65.8 65.8 250 40.8 30.8 245 ノーマル 588 3470 PDF DXF DWG
AWN8-5-9N□□ 80.8 45.8 90 41.8 24.8 85 ノーマル 259.5 2610 PDF DXF DWG
AWN8-5-12N□□ 80.8 45.8 115 41.8 24.8 110 ノーマル 300.5 2730 PDF DXF DWG
AWN8-5-14N□□ 80.8 45.8 140 41.8 24.8 135 ノーマル 342 2810 PDF DXF DWG
AWN8-5-18N□□ 80.8 45.8 175 41.8 24.8 170 ノーマル 399.5 2970 PDF DXF DWG
AWN9-9-10N□□ 86.3 86.3 100 44.8 59.4 94 ノーマル 521.5 3610 PDF DXF DWG
AWN9-9-13N□□ 86.3 86.3 125 44.8 59.4 119 ノーマル 594.5 3780 PDF DXF DWG
AWN9-9-17N□□ 86.3 86.3 170 44.8 59.4 164 ノーマル 725.5 4110 PDF DXF DWG
AWN9-9-22N□□ 86.3 86.3 220 44.8 59.4 214 ノーマル 871.5 4460 PDF DXF DWG
AWN9-9-28N□□ 86.3 86.3 275 44.8 59.4 269 ノーマル 1032 4870 PDF DXF DWG
AWN11-6-11N□□ 106.3 56.3 110 64.3 28.7 104 ノーマル 479.5 3530 PDF DXF DWG
AWN11-6-15N□□ 106.3 56.3 150 64.3 28.7 144 ノーマル 578 3760 PDF DXF DWG
AWN11-6-19N□□ 106.3 56.3 190 64.3 28.7 184 ノーマル 676.5 4020 PDF DXF DWG
AWN11-6-24N□□ 106.3 56.3 240 64.3 28.7 234 ノーマル 800 4400 PDF DXF DWG
AWN12-8-11N□□ 120 71.3 105 77.9 43.7 99 ノーマル 590.5 3470 PDF DXF DWG
AWN12-8-14N□□ 120 71.3 140 77.9 43.7 134 ノーマル 696.5 3720 PDF DXF DWG
AWN12-8-17N□□ 120 71.3 179.5 77.9 43.7 173.5 ノーマル 816 4020 PDF DXF DWG
AWN12-8-22N□□ 120 71.3 215 77.9 43.7 209 ノーマル 923.5 4580 PDF DXF DWG
AWN16-9-14N□□ 156.3 81.3 135 114.8 54.4 129 ノーマル 871.5 5090 PDF DXF DWG
AWN16-9-18N□□ 156.3 81.3 175 114.8 54.4 169 ノーマル 1018.5 5450 PDF DXF DWG
AWN16-9-23N□□ 156.3 81.3 225 114.8 54.4 219 ノーマル 1201.5 5960 PDF DXF DWG
AWN16-9-28N□□ 156.3 81.3 275 114.8 54.4 269 ノーマル 1385 6540 PDF DXF DWG
AWN21-9-17N□□ 206.3 81.3 170 164.7 54.4 164 ノーマル 1261 6340 PDF DXF DWG
AWN21-9-21N□□ 206.3 81.3 210 164.7 54.4 204 ノーマル 1431.5 6660 PDF DXF DWG
AWN21-9-26N□□ 206.3 81.3 260 164.7 54.4 254 ノーマル 1644.5 7160 PDF DXF DWG
AWN21-9-31N□□ 206.3 81.3 310 164.7 54.4 304 ノーマル 1857.5 8000 PDF DXF DWG
AWN5-4-7E□□ 54.6 34.6 65 31.2 14.7 60.4 シールド 118.5 2020 PDF DXF DWG
AWN5-4-9E□□ 54.6 34.6 85 31.2 14.7 80.4 シールド 139 2070 PDF DXF DWG
AWN5-4-11E□□ 54.6 34.6 110 31.2 14.7 105.4 シールド 165 2140 PDF DXF DWG
AWN5-4-14E□□ 54.6 34.6 135 31.2 14.7 130.4 シールド 191.5 2190 PDF DXF DWG
AWN7-7-8E□□ 65.8 65.8 80 40.8 30.8 75 シールド 272.5 2680 PDF DXF DWG
AWN7-7-11E□□ 65.8 65.8 110 40.8 30.8 105 シールド 328 2820 PDF DXF DWG
AWN7-7-15E□□ 65.8 65.8 150 40.8 30.8 145 シールド 402.5 2970 PDF DXF DWG
AWN7-7-20E□□ 65.8 65.8 200 40.8 30.8 195 シールド 495 3210 PDF DXF DWG
AWN7-7-25E□□ 65.8 65.8 250 40.8 30.8 245 シールド 588 3470 PDF DXF DWG
AWN8-5-9E□□ 80.8 45.8 90 41.8 24.8 85 シールド 259.5 2610 PDF DXF DWG
AWN8-5-12E□□ 80.8 45.8 115 41.8 24.8 110 シールド 300.5 2730 PDF DXF DWG
AWN8-5-14E□□ 80.8 45.8 140 41.8 24.8 135 シールド 342 2810 PDF DXF DWG
AWN8-5-18E□□ 80.8 45.8 175 41.8 24.8 170 シールド 399.5 2970 PDF DXF DWG
AWN9-9-10E□□ 86.3 86.3 100 44.8 59.4 94 シールド 521.5 3610 PDF DXF DWG
AWN9-9-13E□□ 86.3 86.3 125 44.8 59.4 119 シールド 594.5 3780 PDF DXF DWG
AWN9-9-17E□□ 86.3 86.3 170 44.8 59.4 164 シールド 725.5 4110 PDF DXF DWG
AWN9-9-22E□□ 86.3 86.3 220 44.8 59.4 214 シールド 871.5 4460 PDF DXF DWG
AWN9-9-28E□□ 86.3 86.3 275 44.8 59.4 269 シールド 1032 4870 PDF DXF DWG
AWN11-6-11E□□ 106.3 56.3 110 64.3 28.7 104 シールド 479.5 3530 PDF DXF DWG
AWN11-6-15E□□ 106.3 56.3 150 64.3 28.7 144 シールド 578 3760 PDF DXF DWG
AWN11-6-19E□□ 106.3 56.3 190 64.3 28.7 184 シールド 676.5 4020 PDF DXF DWG
AWN11-6-24E□□ 106.3 56.3 240 64.3 28.7 234 シールド 800 4400 PDF DXF DWG
AWN12-8-11E□□ 120 71.3 105 77.9 43.7 99 シールド 590.5 3470 PDF DXF DWG
AWN12-8-14E□□ 120 71.3 140 77.9 43.7 134 シールド 696.5 3720 PDF DXF DWG
AWN12-8-17E□□ 120 71.3 179.5 77.9 43.7 173.5 シールド 816 4020 PDF DXF DWG
AWN12-8-22E□□ 120 71.3 215 77.9 43.7 209 シールド 923.5 4580 PDF DXF DWG
AWN16-9-14E□□ 156.3 81.3 135 114.8 54.4 129 シールド 871.5 5090 PDF DXF DWG
AWN16-9-18E□□ 156.3 81.3 175 114.8 54.4 169 シールド 1018.5 5450 PDF DXF DWG
AWN16-9-23E□□ 156.3 81.3 225 114.8 54.4 219 シールド 1201.5 5960 PDF DXF DWG
AWN16-9-28E□□ 156.3 81.3 275 114.8 54.4 269 シールド 1385 6540 PDF DXF DWG
AWN21-9-17E□□ 206.3 81.3 170 164.7 54.4 164 シールド 1261 6340 PDF DXF DWG
AWN21-9-21E□□ 206.3 81.3 210 164.7 54.4 204 シールド 1431.5 6660 PDF DXF DWG
AWN21-9-26E□□ 206.3 81.3 260 164.7 54.4 254 シールド 1644.5 7160 PDF DXF DWG
AWN21-9-31E□□ 206.3 81.3 310 164.7 54.4 304 シールド 1857.5 8000 PDF DXF DWG
取付ベース(別売) 標準価格 PDF図 DXF図 DWG図
AWC5-7 250 PDF DXF DWG
AWC5-9 250 PDF DXF DWG
AWC5-11 280 PDF DXF DWG
AWC5-14 300 PDF DXF DWG
AWC7-8 310 PDF DXF DWG
AWC7-11 340 PDF DXF DWG
AWC7-15 380 PDF DXF DWG
AWC7-20 400 PDF DXF DWG
AWC7-25 450 PDF DXF DWG
AWC8-9 380 PDF DXF DWG
AWC8-12 400 PDF DXF DWG
AWC8-14 440 PDF DXF DWG
AWC8-18 460 PDF DXF DWG
AWC9-10 390 PDF DXF DWG
AWC9-13 440 PDF DXF DWG
AWC9-17 460 PDF DXF DWG
AWC9-22 520 PDF DXF DWG
AWC9-28 580 PDF DXF DWG
AWC11-11 440 PDF DXF DWG
AWC11-15 500 PDF DXF DWG
AWC11-19 530 PDF DXF DWG
AWC11-24 590 PDF DXF DWG
AWC12-11 450 PDF DXF DWG
AWC12-14 500 PDF DXF DWG
AWC12-17 550 PDF DXF DWG
AWC12-22 590 PDF DXF DWG
AWC16-14 530 PDF DXF DWG
AWC16-18 610 PDF DXF DWG
AWC16-23 700 PDF DXF DWG
AWC16-28 790 PDF DXF DWG
AWC21-17 680 PDF DXF DWG
AWC21-21 790 PDF DXF DWG
AWC21-26 900 PDF DXF DWG
AWC21-31 1050 PDF DXF DWG
AWC5-7 250 PDF DXF DWG
AWC5-9 250 PDF DXF DWG
AWC5-11 280 PDF DXF DWG
AWC5-14 300 PDF DXF DWG
AWC7-8 310 PDF DXF DWG
AWC7-11 340 PDF DXF DWG
AWC7-15 380 PDF DXF DWG
AWC7-20 400 PDF DXF DWG
AWC7-25 450 PDF DXF DWG
AWC8-9 380 PDF DXF DWG
AWC8-12 400 PDF DXF DWG
AWC8-14 440 PDF DXF DWG
AWC8-18 460 PDF DXF DWG
AWC9-10 390 PDF DXF DWG
AWC9-13 440 PDF DXF DWG
AWC9-17 460 PDF DXF DWG
AWC9-22 520 PDF DXF DWG
AWC9-28 580 PDF DXF DWG
AWC11-11 440 PDF DXF DWG
AWC11-15 500 PDF DXF DWG
AWC11-19 530 PDF DXF DWG
AWC11-24 590 PDF DXF DWG
AWC12-11 450 PDF DXF DWG
AWC12-14 500 PDF DXF DWG
AWC12-17 550 PDF DXF DWG
AWC12-22 590 PDF DXF DWG
AWC16-14 530 PDF DXF DWG
AWC16-18 610 PDF DXF DWG
AWC16-23 700 PDF DXF DWG
AWC16-28 790 PDF DXF DWG
AWC21-17 680 PDF DXF DWG
AWC21-21 790 PDF DXF DWG
AWC21-26 900 PDF DXF DWG
AWC21-31 1050 PDF DXF DWG
